Quvurlarni kengaytirish bo'g'inlari issiqlik kengayishi va qisqarishi natijasida kelib chiqadigan o'lchamdagi o'zgarishlarni o'zlashtirish, shuningdek tebranishlarni susaytirish, shovqinni kamaytirish va o'rnatishning kichik noto'g'ri joylashishini qoplash uchun quvur tizimlariga o'rnatilgan moslashuvchan komponentlardir. Kengaytiruvchi bo'g'inlarsiz, uzoq quvurlardagi issiqlik o'sishi nasoslar, klapanlar, nozullar va quvurning o'ziga zarar etkazishi mumkin bo'lgan katta stressni keltirib chiqaradi.Yangzhou Tianshun quvur liniyasi texnologiyasihar biri o'ziga xos bosim, harorat va muhit sharoitlari uchun ishlab chiqilgan uchta asosiy kengaytiruvchi bo'g'inlar oilasini ishlab chiqaradi - metall plomba, kauchuk va mato.

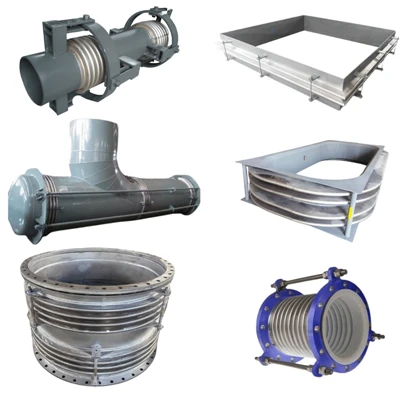

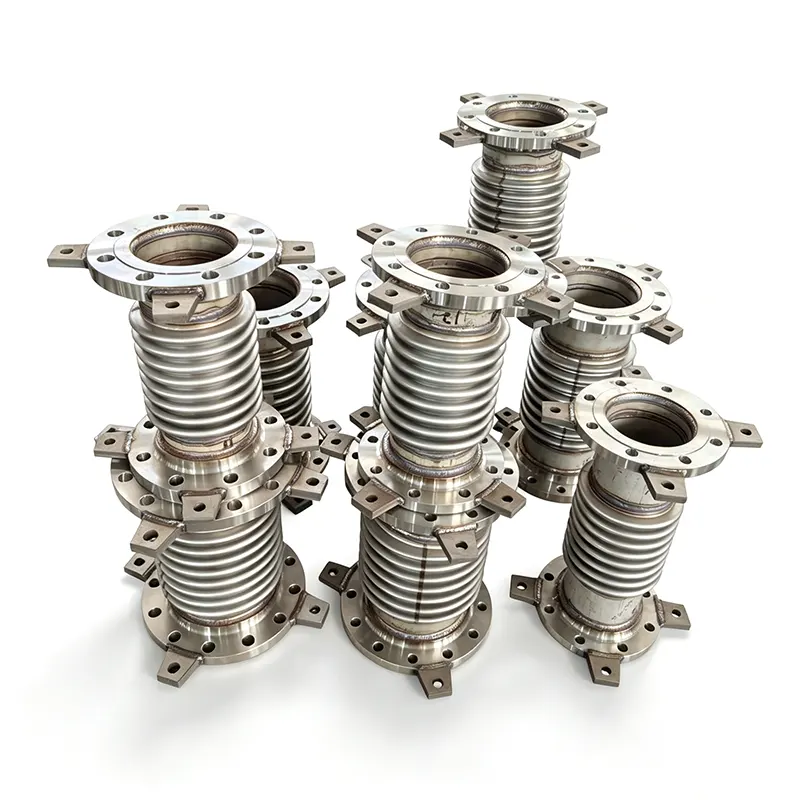

Metall kengaytiruvchi bo'g'inlar, shuningdek, ko'rgichli kengaytiruvchi bo'g'inlar deb ham ataladi, gardishlar, payvand uchlari yoki tishli ulanishlar kabi so'nggi armatura bilan birlashtirilgan bir yoki bir nechta konvolyutsiyali zanglamaydigan po'latdan yasalgan ko'rgich elementlaridan qurilgan. Ular bosimli quvur tizimlari uchun mo'ljallangan va eksenel, lateral va burchak harakatlarini alohida yoki kombinatsiyalangan holda o'zlashtirishi mumkin.
Konfiguratsiyalar oddiy bitta eksenel birliklardan murakkab bog'langan, universal, menteşeli va bosim muvozanatli dizaynlarga qadar bo'lib, ular bosimni o'z ichiga oladi yoki muayyan tekisliklarda harakatni cheklaydi. Körükler odatda 304, 321 yoki 316L zanglamaydigan po'latdan yasalgan bo'lib, korroziy yoki yuqori haroratda xizmat ko'rsatish uchun Inconel yoki Hastelloy kabi yuqori qotishma variantlari mavjud. Bosim ko'rsatkichlari to'liq vakuumni bir necha yuz bargacha o'z ichiga oladi, diametri va ko'rfaz qatlamlari soniga qarab.
| Parametr elementi | Umumiy qadriyatlarga misollar |
| Nominal diametri (DN) | DN50 - DN3000(Nostandart o'lchamlar chizmalarga muvofiq ishlab chiqarilishi mumkin.) |
| Dizayn bosimi (PN) | PN10, PN16, PN25, PN40 |
| Dizayn harorati | -196 ° C dan + 800 ° C gacha |
| Körük materiali | SS304, SS316L, Inconel 625 |
| Ulanish turi | Flanj, payvandlash |
| Harakat qobiliyati | Eksenel, lateral, burchakli (mm/°) |
| Charchoq hayot | 1000, 3000, 5000 sikl |
Kauchuk kengayish bo'g'inlari past bosimli ilovalar uchun metall birliklarga engil, tebranishga qarshi muqobillikni taklif qiladi. EPDM, NBR, neopren yoki PTFE bilan qoplangan variantlar kabi mustahkamlangan sintetik kauchukdan qurilgan bo'lib, ular termal harakatni o'zlashtiradi, strukturaviy shovqinni kamaytiradi va quvurlar va uskunalar o'rtasidagi noto'g'ri hizalanishni qoplaydi. Ular suvni tozalash, HVAC, nasos stantsiyalari va kimyoviy uzatish liniyalarida keng qo'llaniladi, bu erda korroziyaga chidamlilik va zarba singdirish ustuvor hisoblanadi.

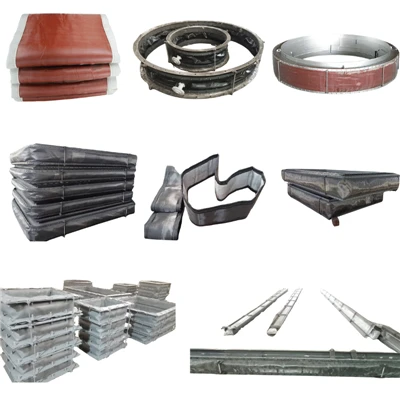

Mato yoki metall bo'lmagan kengayish bo'g'inlari, birinchi navbatda, yuqori haroratlarda ishlaydigan past bosimli kanallar va chiqindi gaz tizimlari uchun mo'ljallangan. Ular metall yoki po'latdan yasalgan buyumlar bilan qoplangan yuqori haroratli matolar, izolyatsiya va muhrlash materiallarining bir nechta qatlamlaridan iborat. Juda kam reaktsiya kuchi bilan katta miqdordagi eksenel, lateral va burchak harakatini o'zlashtirishga qodir bo'lgan mato bo'g'inlari elektr stantsiyalarida, chiqindilarni energiyaga aylantiradigan inshootlarda, tsement o'choqlarida va 1000 ° S gacha va undan yuqori haroratda ishlaydigan sanoat egzoz tizimlarida tegishli izolyatsiya bilan keng tarqalgan.
| Parametrlar jadvali | Umumiy qadriyatlarga misollar |
| Xizmat harorati | 400 ° C-1000 ° S |
| Ish bosimi | ± 50 kPa (past bosim) |
| Media/Gaz turi | Tutun gazi, issiq havo, korroziy gaz |
| Mato qatlamlari | PTFE, kremniy, keramik tola |
| Yuzma-yuz uzunlik | 200mm - 500mm (sozlash mumkin) |
| Ramka materiali | Karbonli po'lat, Q235, SS304 |
Bizning kengaytiruvchi birikma diapazoni DN25 (1 dyuym) dan DN4000 (160 dyuym) gacha va maxsus mato birliklari uchun kattaroq nominal diametrlarni qamrab oladi. Standart yuzma-yuz o'lchamlar umumiy sanoat me'yorlariga amal qiladi va buyurtma bo'yicha maxsus uzunliklar, harakat imkoniyatlari va so'nggi konfiguratsiyalar ishlab chiqariladi. Har bir bo'g'in gidrostatik sinovdan o'tkaziladi va tegishli ravishda tsikl sinovidan o'tkaziladi, lasandan tayyor yig'ilishgacha to'liq materiallar kuzatilishi mumkin.
Barcha kengaytiruvchi bo'g'inlar EJMA, ASME B31.1, ASME B31.3, EN 14917 va GB/T 12777 kabi xalqaro standartlarga muvofiq ishlab chiqilgan va ishlab chiqarilgan. Shuningdek, biz ISO 9001:2015 sertifikatiga egamiz va Yevropa bozori uchun Idoralar bilan belgilangan birliklarni yetkazib bera olamiz.
Quvurlarni qo'llab-quvvatlash tizimlari bilan integratsiya

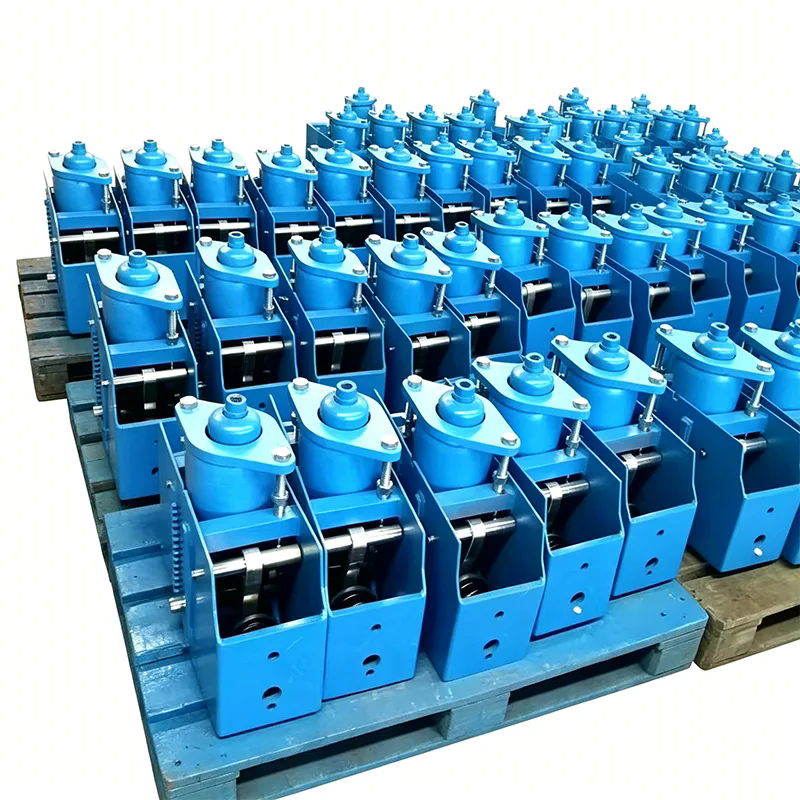

Kengaytirish bo'g'inlari deyarli har doim quvurlarning to'liq moslashuvchanligini tahlil qilishning bir qismi sifatida belgilanadi, ular harakatni va yukni boshqarish uchun bahor tayanchlari va qattiq quvur tayanchlari bilan birga ishlaydi. Vertikal issiqlik o'sishi sezilarli darajada bo'lgan liniyalarda o'zgaruvchan kamonli ilmoqlar yoki doimiy bahor ilgichlari quvur og'irligini ko'taradi, kengaytiruvchi bo'g'in esa eksenel va lateral siljishni o'zlashtiradi. Suv bolg'asi yoki seysmik yuk kabi dinamik hodisalarga duchor bo'lgan tizimlar uchun gidravlik to'siqlar ko'pincha to'satdan harakatni cheklash va asta-sekin issiqlik almashinuviga imkon berish uchun kengaytiruvchi bo'g'inlar bilan parallel ravishda o'rnatiladi.

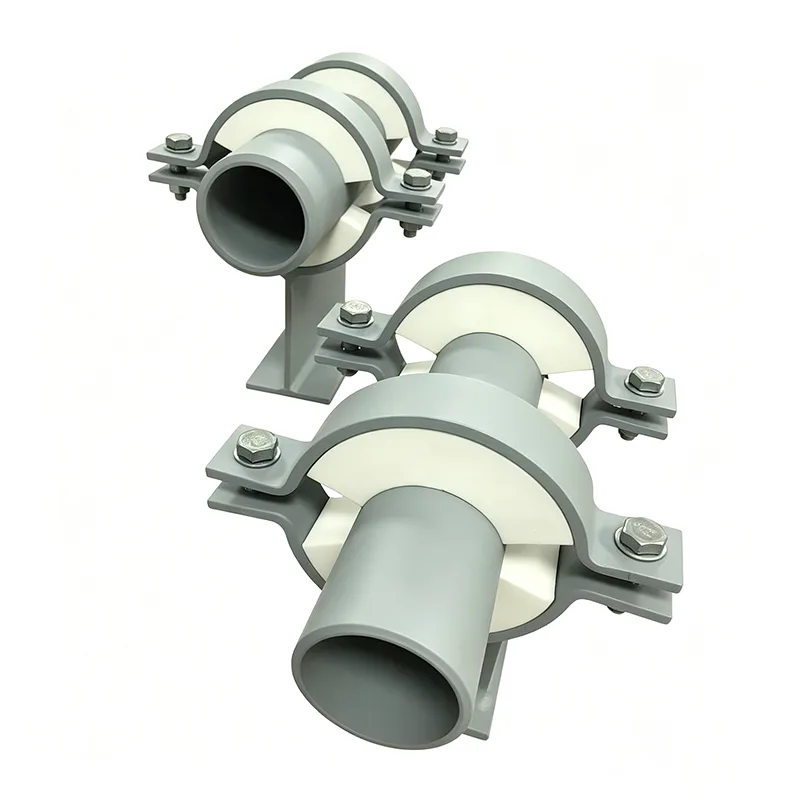

Bizning to'liq mahsulot portfelimiz, shuningdek, quvurlar poyafzal tayanchlarini, kriogen va yuqori haroratli liniyalar uchun oldindan izolyatsiyalangan quvur tayanchlarini va bahor ilgichlari va tayanchlarining to'liq assortimentini o'z ichiga oladi - bu mijozlarga kengaytiruvchi bo'g'inlar va ular bilan bog'liq qo'llab-quvvatlovchi qurilmalarni bitta ishlab chiqaruvchidan olish imkonini beradi.
Kengaytirish bo'g'inlari texnologik sanoatning deyarli barcha tarmoqlarida aniqlangan: energiya ishlab chiqarish (issiqlik, yadroviy, qayta tiklanadigan), neft va gaz (qayta ishlash zavodlari, quvurlar, LNG terminallari), suv va oqava suvlarni tozalash, neft-kimyo va farmatsevtika zavodlari, tog'-kon va mineralni qayta ishlash, oziq-ovqat va ichimliklar ishlab chiqarish, markaziy isitish va HVAC tizimlarini qurish.
Har bir kengaytirish bo'g'ini Xitoyning Jiangsu shahridagi 35 000 m² ishlab chiqarish korxonamizdan jo'natilishdan oldin bosim sinovi va o'lchovli tekshiruvdan o'tadi. Bizning muhandislik guruhimiz mijozlarni harakatni hisoblash, material tanlash bo'yicha ko'rsatmalar va maxsus dizayn sharhlari bilan qo'llab-quvvatlaydi. Standart yetkazib berish muddati hajmi va murakkabligiga qarab ikki haftadan to'rt haftagacha davom etadi va shoshilinch buyurtmalar oldindan kelishilgan holda amalga oshirilishi mumkin. 45 dan ortiq mamlakatlarga quvur liniyasi komponentlarini yetkazib berish bo'yicha 14 yildan ortiq tajribaga ega bo'lib, biz butun dunyo bo'ylab EPC pudratchilari, muhandislik firmalari va oxirgi foydalanuvchilarga xizmat ko'rsatamiz.
Qanday turdagi kengaytirgichni tanlashim kerak - metall, kauchuk yoki mato?
Bosim, harorat va muhitga qarab tanlang. Metall ko'rgichli bo'g'inlar yuqori bosim va keng harorat oralig'ida ishlaydi va texnologik quvurlar uchun standart hisoblanadi. Kauchuk bo'g'inlar suvda va engil kimyoviy xizmatda vibratsiyani pasaytirish va korroziyaga chidamlilikdan ustundir. Mato bo'g'inlari katta diametrli, past bosimli, yuqori haroratli kanalizatsiya quvurlari, masalan, chiqindi gazlari va egzoz tizimlari uchun ishlatiladi.
Kengaytirish bo'g'ini qanday harakatlarni o'zlashtirishi mumkin?
Dizaynga qarab, kengaytiruvchi bo'g'inlar eksenel (siqilish / cho'zish), lateral (perpendikulyar ofset) va burchak (aylanish) harakatlarini alohida yoki kombinatsiyalangan holda qabul qilishi mumkin. Yagona ko'rgichli qurilmalar asosan eksenel harakatni boshqaradi, universal, menteşeli va gimbal konstruktsiyalar esa lateral va burchakli siljish uchun ishlatiladi.
Kengaytirgichni o'rnatishda menga bahor tayanchlari kerakmi?
Aksariyat hollarda, ha. Kengaytirish bo'g'inlari termal harakatni o'zlashtiradi, lekin quvur og'irligini ko'tarish uchun mo'ljallanmagan. O'zgaruvchan kamon ilgichlar yoki doimiy kamon ilgichlar quvur va tarkibning o'lik yukini qo'llab-quvvatlaydi, shu bilan birga kengaytiruvchi birikmaning erkin harakatlanishiga imkon beradi. To'g'ri qo'llab-quvvatlashni tanlash quvur stressini to'liq tahlil qilishning bir qismidir.
Sizning kengaytiruvchi bo'g'inlaringiz qanday standartlarga amal qiladi?
Bizning metall kengaytirgichlarimiz EJMA standartlariga muvofiq ishlab chiqilgan va ASME B31.1, ASME B31.3, EN 14917 va GB/T 12777 talablariga javob beradi. Kauchuk va mato birliklari amaldagi ISO, EN va ASTM standartlariga mos keladi. Idoralar belgisi va uchinchi tomon tekshiruvi so'rov bo'yicha mavjud.
Kengaytirgichning odatdagi xizmat muddati qanday?
Xizmat muddati harorat, bosim, harakat davrlari, ommaviy axborot vositalarining korroziyasi va o'rnatish sifatiga bog'liq. To'g'ri o'lchamdagi va o'rnatilgan metall ko'rgichli birikma odatdagi sanoat xizmatida odatda 10 dan 20 yilgacha davom etadi. Kauchuk va mato bo'g'inlari odatda qisqaroq umrga ega va almashtirilishi mumkin bo'lgan eskirish buyumlari hisoblanadi. Biz so'rov bo'yicha ma'lum bir pufak dizaynlari uchun charchoq davri ma'lumotlarini taqdim eta olamiz.
