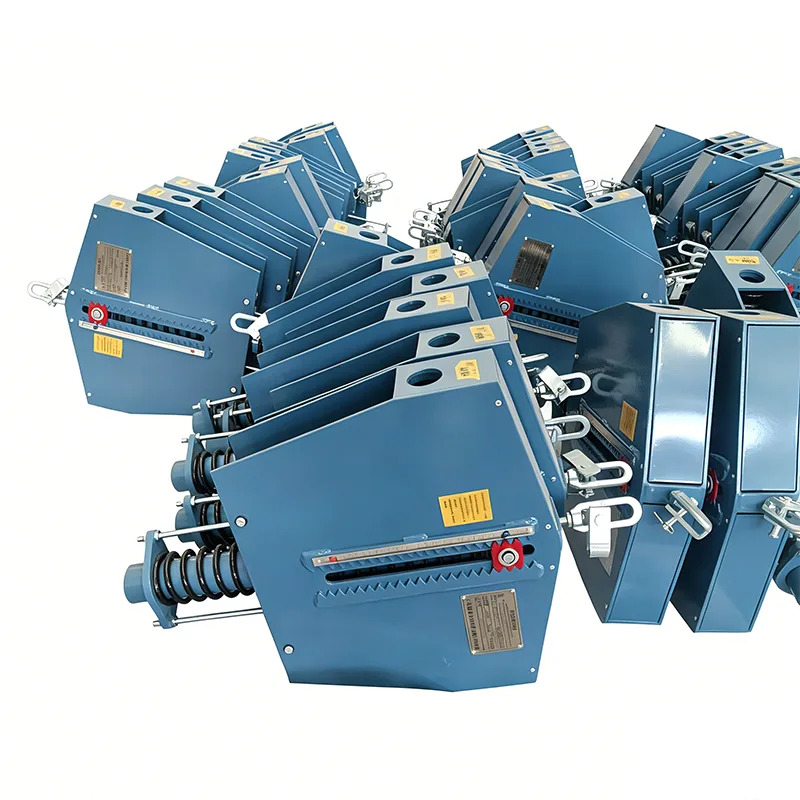

Bug 'quvurining doimiy bahor qo'llab-quvvatlashi

Bug 'quvurlari ish paytida sezilarli issiqlik almashinuvini hosil qiladi va yukning o'zgarishiga juda sezgir. Quvur liniyasining harorati atrof-muhit haroratidan ish haroratiga ko'tarilganda, bir necha santimetrdan o'nlab santimetrgacha bo'lgan vertikal siljish sodir bo'ladi. Agar an'anaviy qo'llab-quvvatlash moslamalari qabul qilinsa, yuk siljish bilan birga keskin o'zgarib turadi, natijada quvur kuchlanishining kontsentratsiyasi, uskuna ulanishlarining shikastlanishi va hatto quvur yorilishi. Steam Pipe Constant Spring Support - bu kabi muammolarni hal qilish uchun ishlab chiqilgan maxsus qo'llab-quvvatlash birligi. Bu bug 'quvurlari tizimlarining xavfsiz va ishonchli ishlashini ta'minlab, butun siljish davomida deyarli doimiy qo'llab-quvvatlovchi kuchni etkazib beradi.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Ish printsipi va tuzilmaviy tarkibi

Moment balansi printsipi asosida ishlab chiqilgan bug 'quvurining doimiy bahor tayanchi buloqlarning elastik kuchini bog'lash mexanizmi orqali barqaror qo'llab-quvvatlovchi kuchga aylantiradi. Quvur liniyasi vertikal ravishda harakat qilganda, bahor deformatsiyasi barqaror chiqish quvvatini saqlab turish uchun bog'lanish tizimi tomonidan qoplanadi, yukning o'zgarish tezligi 5% ichida nazorat qilinadi.

Standart mahsulotlar quyidagi asosiy komponentlardan iborat:

▶  Bahor yig‘ish: Yuqori mustahkam qotishma prujinali po‘latdan ishlab chiqarilgan va bir necha issiqlik bilan ishlov berish jarayonlaridan o‘tgan.

▶  Moment balansi mexanizmi: Aniq ishlov berilgan bog‘lovchi va kamera yig‘ilishi.

▶  Yuklashni sozlash qurilmasi: chiqish yukini joyida aniq sozlash imkonini beradi.

▶  Silinish indikatori: quvurlarning haqiqiy siljishini aniq ko‘rsatadi.

▶  Korroziyaga qarshi sirt bilan ishlov berilgan yuqori sifatli karbonli po'latdan yasalgan.

Mahsulotning texnik xususiyatlari

Doimiy buloqli ilgichlar jadvali	Misol
Model / seriya	PH, LH, CA, CS, TH
Yuk ko'tarish qobiliyati (ishlash)	0,1 kN - 500 kN
Umumiy sayohat	50mm, 100mm, 200mm, 400mm
Haqiqiy sayohat	600 mm gacha
Yukning og'ishi (tolerantlik)	±5% (standart) / ±3% (Yuqori prec.)
O'rnatish pozitsiyasi	Gorizontal / Vertikal
Uy-joy tugatish	Issiq daldırma galvanizli / epoksi
Ishlash harorati.	-20°C dan +80°C gacha (Atrof muhit)
Bahor bobini materiali	60Si2Mn / 50CrVA
Yukni sozlash diapazoni	±10% (maydonni sozlash)

Asosiy texnik xususiyatlar

▶  Ajoyib doimiy quvvat ko‘rsatkichi: To‘liq zarba bo‘ylab yukning o‘zgarish tezligi ≤ 5%, milliy standartlar talablaridan oshib ketadi.

▶  Katta siljish diapazoni: Maksimal siljish 400 mm gacha, katta diametrli yuqori haroratli bug 'quvurlari uchun juda mos keladi.

▶  Yuklashning keng qamrovi: 0,5 kN dan 500 kN gacha bo‘lgan yuk ko‘rsatkichlarining to‘liq turkumi mavjud.

▶  Ixcham tuzilma: optimallashtirilgan fazoviy dizaynni qabul qilgan holda, uning umumiy hajmi anʼanaviy doimiy prujinali tayanchlardan 20% kichikroq.

▶  Oson oʻrnatish: Yetkazib berishdan oldin belgilangan yukni oldindan oʻrnating, bu yerda ishga tushirish uchun oddiy tuzatishni talab qiladi.

▶  Yuqori xavfsizlik va ishonchlilik: Tasodifiy shikastlanishning oldini olish uchun ortiqcha yuk himoyasi va sayohatni cheklovchi qurilmalar bilan jihozlangan.

O'zgaruvchan bahor tayanchlari bilan ishlashni taqqoslash

Taqqoslash elementlari	Bug 'quvurining doimiy bahor qo'llab-quvvatlashi	Quvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlash
Yuklanish tezligi	≤ 5%	≤ 25%
Maksimal siljish	400 mm	200 mm
Amaldagi quvurlar	Katta siljish va yuqori yuk sezuvchanligiga ega bug 'quvurlari	Umumiy issiqlik almashinuvi bo'lgan quvurlar
Stressni nazorat qilish samaradorligi	Ajoyib	Yaxshi
Uskunani ulanishdan himoya qilish	ustun	Oddiy
Ishlab chiqarish tannarxi	Nisbatan yuqori	O'rta
Ishlash harorati	-196℃ ~ +600℃	-40℃ ~ +450℃

Standart texnik parametrlar

Parametr nomi	Texnik spetsifikatsiyalar
Ish yukining diapazoni	0,5kN - 500kN
Nominal joy almashish	50mm, 100mm, 150mm, 200mm, 300mm, 400mm
Yuklanish tezligi	≤ 5%
Ishlash harorati	-196℃ ~ +600℃
Bahor materiallari	60Si2MnA, 50CrVA, Yuqori haroratga chidamli qotishma
Uy-joy materiali	Q235B, Q345B, zanglamaydigan po'lat
Yuzaki ishlov berish	Issiq galvanizatsiya, sinkga boy epoksi astar + yuqori haroratga chidamli ustki qoplama
Amaldagi standartlar	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Odatiy qo'llash stsenariylari

Bug 'quvurining doimiy bahor qo'llab-quvvatlashi asosan katta issiqlik almashinuvi va yuk barqarorligi bo'yicha qat'iy talablarga ega bo'lgan bug' quvurlari tizimlariga qo'llaniladi:

▶  Issiqlik elektr stansiyalarining magistral bugʻ quvurlari va qayta isitiladigan bugʻ quvurlari

▶  Anʼanaviy atom elektr stansiyalari orolidagi bugʻ quvurlari tizimlari

▶  Neftni qayta ishlash zavodlarida yuqori haroratli bug‘ uzatish quvurlari

▶  Temir-poʻlat zavodlarida bugʻ quvvati quvurlari

▶  Shahar markaziy isitish uchun yuqori haroratli issiq suv va bugʻ magistral liniyalari

▶  Kimyo zavodlarida bugʻli isitish quvurlari tizimlari

Yuqoridagi ilovalar uchun quvur liniyasining siljishi 100 mm dan oshganda yoki yukning o'zgarishi ustidan qat'iy nazorat zarur bo'lganda, quvur liniyasi uchun o'zgaruvchan bahor yordami endi operatsion talablarga javob bera olmaydi. Bunday hollarda tizim xavfsizligini kafolatlash uchun doimiy bahor tayanchlari majburiydir.

Ishlab chiqarish va sifat nazorati

Yangzhou Tianshun Piping kompaniyasi to'liq ishlab chiqarish quvvatlari va nozik sinov asboblari bilan jihozlangan doimiy bahor tayanchlarini ishlab chiqarish bo'yicha 14 yillik professional tajribaga ega. Biz barcha mahsulotlar xalqaro standartlarga mos kelishini ta'minlash uchun qat'iy to'liq sifat nazorati tizimini joriy qildik:

Yuk tashishdan oldin har bir mahsulot uchun uy ichidagi keng qamrovli sinov o'tkaziladi

Yuk tashishdan oldin har bir mahsulot to'liq ichki sinov jarayonidan o'tadi. Ushbu jarayon o'lchovli va vizual tekshirishni, PMI (ijobiy materialni aniqlash), qattiqlik sinovini, agar kerak bo'lsa, MT/PT buzilmaydigan sinovni, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazishni va qoplama qalinligini o'lchashni o'z ichiga oladi. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) taqdim etiladi.

Uchinchi tomon akkreditatsiyasi bo'yicha tushuntirish

Ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlari bilan bir xil emas. Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi zarur bo'lsa, u alohida ixtiyoriy xizmat sifatida taqdim etilishi mumkin.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Ushbu xizmat kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovini o'z ichiga oladi.

2. Payvandlash NDT

Mavjud usullar orasida magnit zarrachalar sinovi (MT), suyuqlik penetratsion sinovi (PT), ultratovush tekshiruvi (UT) va radiografik sinov (RT) mavjud.

3. Bahor yukining ishlashini tekshirish

Yukni siljitish egri chiziqlari kiritilgan.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizning ajralib turadigan afzalliklarimiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Mahsulotni yuklashning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan taqqoslanadi.

Standart mahalliy yetkazib beruvchidan ko'proq

Faqatgina mahsulotning o'zini ta'minlaydigan standart mahalliy ishlab chiqaruvchilardan farqli o'laroq, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlaymiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohlar bo'lgan tekshiruvlarni tashkil etishga yordam beramiz va xorijdagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.

Tanlash bo'yicha ko'rsatmalar va yordamchi xizmatlar

Quvurlar tayanchlari quvur liniyasining siljishi va yuk sezuvchanligiga qarab tanlanishi kerak: Quvur liniyasining vertikal siljishi 100 mm dan kam bo'lsa va tizim yuk tebranishiga sezgir bo'lmasa, Quvur liniyasi uchun o'zgaruvchan bahor tayanchini tanlang. Sichish 100 mm dan oshganda yoki quvur liniyasi yukga nisbatan sezgirligi yuqori bo'lsa, doimiy bahor tayanchini tanlang.

Biz professional qo'llab-quvvatlash xizmatlarining to'liq spektrini taqdim etamiz:

▶  Quvurlardagi kuchlanishni bepul tahlil qilish va ilmoq va qo‘llab-quvvatlash tanlovini hisoblash

▶  Nostandart doimiy prujinali tayanchlarni loyihalash va ishlab chiqarish

▶  Oʻrnatish boʻyicha koʻrsatmalar va ishga tushirish xizmati

▶  12 oylik kafolat, kafolat muddati ichida nuqsonli mahsulotlarni bepul taʼmirlash yoki almashtirish bilan

▶  Uzoq muddatli ehtiyot qismlar yetkazib berish va uzluksiz texnik yordam
