Bug 'quvurlari ishga tushirish va o'chirish fazalarida keskin harorat farqlarini boshdan kechiradi va yuqori haroratli vositalar sezilarli termal cho'zilish joyini yaratadi. Quvur liniyasining o'lik og'irligi, vosita og'irligi va o'zgaruvchan yuklar bir vaqtning o'zida ishlaydi. Oddiy o'zgaruvchan kamon tayanchlari etarli bosim va issiqlikka chidamli quvvatga ega emas; uzoq muddat ishlash bahorning bo'shashishiga, yukning og'ishiga va korpusning deformatsiyasiga olib keladi, bu esa quvur liniyasi bo'g'inining yirtilishiga va birlik yukining kamayishi yoki yopilishiga olib kelishi mumkin.

Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.

Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.

Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.

Bug 'quvurining o'zgaruvchan bahor qo'llab-quvvatlashi bug'ga xizmat ko'rsatish uchun maxsus ishlab chiqilgan bo'lib, issiqlik energiyasi, markazlashtirilgan issiqlik va neft-kimyo zavodlarida bug' quvurlarining uzoq muddatli uzluksiz ishlashiga bo'lgan talablarga javob beradi. 2012 yilda ishlab chiqarishni ishga tushirganimizdan beri biz yirik bug 'loyihalari uchun 400 dan ortiq tayanchlar to'plamini yetkazib berdik, ularning eng uzoq joyida xizmat qilish muddati 13 yilga etadi.

Mahsulotning texnik xususiyatlari

Strukturaviy tarkibi va ishlash printsipi

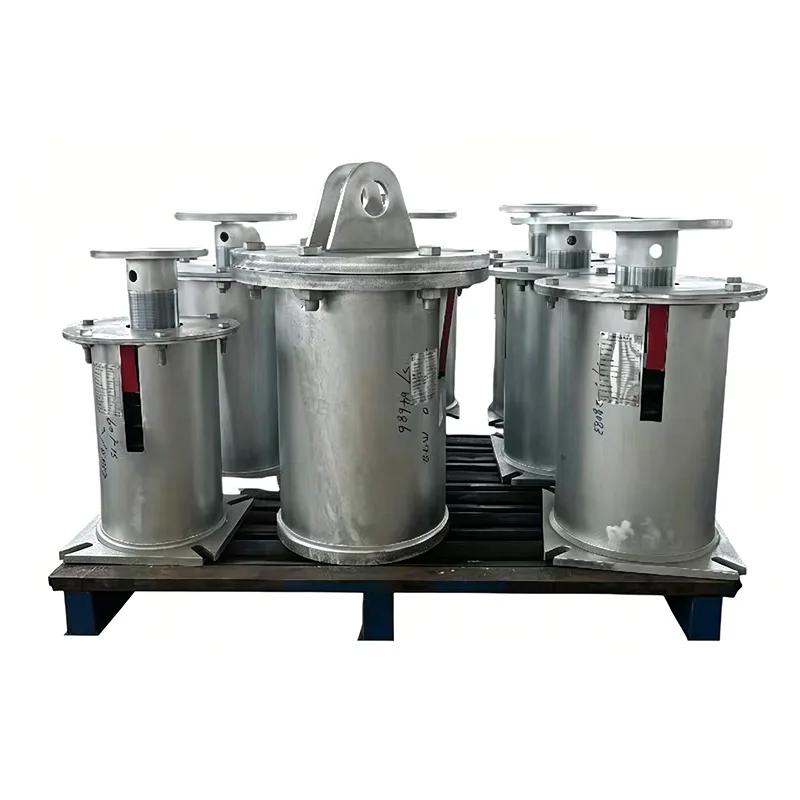

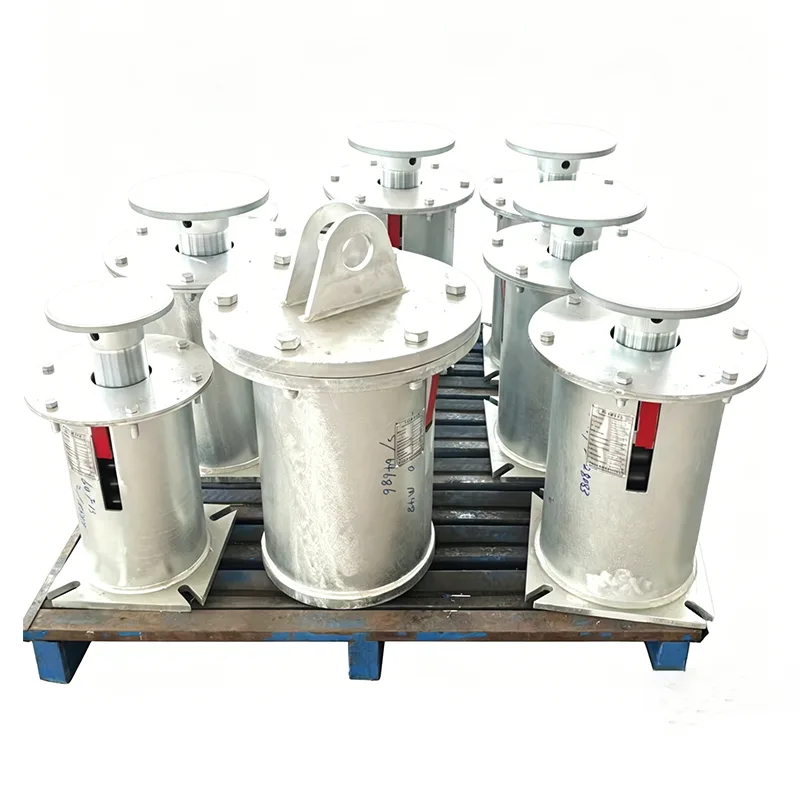

Bug 'quvurining o'zgaruvchan bahor tayanchlari ikkita strukturaviy turda mavjud: yuqori osilgan va pastki qo'llab-quvvatlanadigan. Ular quvur liniyasining vertikal issiqlik almashinuvini elastik kamon deformatsiyasi orqali qoplaydi, bu og'ish oralig'ida barqaror boshqariladigan yuk o'zgarishini ta'minlaydi.

Barcha komponentlar yuqori harorat sharoitlariga mos materiallardan ishlab chiqariladi:

1.Yuqori haroratli qotishma siqish kamonlari

2.Qalinlashgan bosimli korpuslar

3.Issiqlikka chidamli sozlash vintli novdalar

4.Metallarni almashtirish shkalasi plitalari

5.Yuqori quvvatli zarb ko'taruvchi quloqlar va tayanchlar

6.Dual bo'shashishga qarshi qulflash agregatlari

O'rnatish yuki zavodda oldindan kalibrlangan. Haroratning ko'tarilishi bilan quvur liniyalari kengayganligi sababli, prujinalar sinxron ravishda kengayadi va qisqaradi, bu quvur liniyasi yuklarini bir tekisda ushlab turadi va payvand choklari va asbob nozullaridagi kuchlanishni kamaytiradi.

Baholangan materiallarga mos keladigan jadval

Uchta material konfiguratsiyasi bug 'harorati bo'yicha bug' trubkasi o'zgaruvchan bahor tayanchlarining haqiqiy ish sharoitlariga mos kelish uchun tasniflanadi:

Barcha xomashyolar malakali po'latdan ishlov berish zavodining MTC sertifikatlari bilan birga keladi. Har bir po'lat partiyasi uchta qayta tekshiruvdan o'tadi: spektroskopiya, valentlik sinovi va zarba sinovi. EEAT audit talablarini qondirish uchun hujjatlarning to'liq kuzatilishi ta'minlanadi.

To'liq seriyali spetsifikatsiyalar jadvali

Odatiy qo'llash stsenariylari

Bug 'quvurining o'zgaruvchan bahor tayanchlari birinchi navbatda asosiy bug 'liniyalarida o'rnatiladi:

▶  Koʻmir va gazda ishlaydigan issiqlik elektr stansiyalaridagi asosiy bugʻ, qayta isitiladigan bugʻ va ozuqa suvi quvurlari

▶  Neftni qayta ishlash zavodlaridagi pechlar va kreking qurilmalari uchun yuqori haroratli bug‘ uzatish liniyalari

▶  Yirik shahar tumanlarini isitish uchun asosiy yuqori haroratli bugʻ tarmoqlari

▶  Biomassa va chiqindilarni energiyaga aylantiruvchi elektr stansiyalarida bugʻ ishlab chiqarish quvurlari

▶  Kimyo parklaridagi issiqlik almashinuv stansiyalari va bugʻ taqsimlash sarlavhalari

Mahalliy va xalqaro loyihalar uchun ommaviy yetkazib berish qaydlari mavjud. EEAT vakolatli tekshiruvini kuchaytirish uchun biz o'tgan loyiha shartnomalarini, joyida yakunlangan fotosuratlarni va egani qabul qilish hujjatlarini taqdim etishimiz mumkin.

Standartlashtirilgan ishlab chiqarish va sifat nazorati ish jarayoni

Har bir bug 'quvurining o'zgaruvchan bahor qo'llab-quvvatlashi o'tkazib yuborilgan protseduralarsiz oltita yopiq pastadir sifat nazorati bosqichidan o'tadi:

1.Xom ashyoni fizik va kimyoviy qayta tekshirish; mos kelmaydigan aktsiya uchun to'liq partiyani rad etish

2.CNC kamon o'rash + ko'p bosqichli yuqori haroratli stabilizatsiya issiqlik bilan ishlov berish

3. Sertifikatlangan payvandchilar tomonidan amalga oshiriladigan uy-joy payvandlash; Kritik choklarda 100% penetrant sinovi

4.Har bir tayyor birlik uchun to'liq zarbali yukni siqish kalibrlash

5.Yuqori haroratli bo'yoq tizimlari uchun qoplama qalinligi va yopishqoqlik sinovi

6.Qadoqlashdan oldin tashqi ko'rinishi, o'lchamlari va markirovkasini yakuniy tekshirish; to'liq etkazib berish hujjatlari paketi (material sertifikatlari, sinov hisobotlari, muvofiqlik sertifikatlari)

Zavod ISO 9001 sifat tizimi sertifikatiga va Idoralar bosim uskunalari sertifikatiga ega; malakaviy hujjatlar ommaviy tekshirish uchun mavjud.

To'liq qo'llab-quvvatlash sotishdan keyingi xizmatlar

▶  Tegishli bugʻ trubkasi oʻzgaruvchan bahorni qoʻllab-quvvatlash modeliga toʻgʻri mos kelish uchun quvur liniyasi kuchlanishini bepul hisoblash

▶  Nostandart oʻlchamlar va maxsus yuqori harorat sharoitlari uchun maxsus ishlab chiqarish

▶  Ko‘tarish, yukni ishga tushirish va qulf yorlig‘ini olib tashlash bo‘yicha yo‘riqnoma bo‘yicha muhandis ishtiroki

▶  12 oylik toʻliq birlik kafolati; kafolat doirasida yuk anomaliyalari yoki komponentlar nuqsonlari uchun bepul almashtirish

▶  Uzoq muddatli ehtiyot qismlar inventarizatsiyasi va 24 soatlik onlayn texnik yordam

Qo'shimcha tez-tez so'raladigan savollar

Savol: Ushbu qo'llab-quvvatlash o'ta qizib ketgan bug 'quvurlari uchun uzoq muddatli foydalanish mumkinmi?

Javob: Cr-V qotishma kamonlari va zanglamaydigan po'latdan yasalgan plastinka korpuslari bilan bug' trubkasi o'zgaruvchan bahorni qo'llab-quvvatlash variantini tanlang. Sinov 550 ℃ uzluksiz ishlaganda unumdorlikning nol pasayishini tasdiqlaydi va mahsulot 1000 MVt quvvatga ega bir nechta energiya ishlab chiqarish bloklarida uzoq muddatli xizmat ko'rsatdi.

Savol: Har bir to'plam bilan qanday qabul hujjatlari yetkazib beriladi?

Javob: Har bir birlik to'plami xom ashyo tegirmonining sinov sertifikatlarini, kamon yukini sinov varaqlarini, payvand chokini tekshirish hisobotlarini va mahsulotning muvofiqlik sertifikatlarini o'z ichiga oladi. Uchinchi tomon tashkilotlari tomonidan qayta tekshirish qo'llab-quvvatlanadi.

Savol: Mavjud quvurlarni qayta jihozlashda ushbu mahsulot to'g'ridan-to'g'ri eski uslubdagi bahor tayanchlarini almashtira oladimi?

Javob: O'lchovlar yagona milliy standart spetsifikatsiyalariga mos keladi; o'rnatish ko'tarish nuqtalari va vint novda o'lchamlari bir-birini almashtiradi. To'g'ridan-to'g'ri almashtirish yuk va burilish parametrlarini tekshirgandan so'ng, fuqarolik poydevorini keng o'zgartirmasdan amalga oshirilishi mumkin.
