F turi o'zgaruvchan bahorni qo'llab-quvvatlash

Yangzhou Tianshun Pipeline Technology Co., Ltd., 2012-yilda tashkil etilgan bo'lib, HG/T 20644 o'zgaruvchan bahor tayanchlari va ilgichlar standartiga qat'iy muvofiq ravishda to'liq turdagi mahsulotlarni ishlab chiqaradi. F tipidagi o'zgaruvchan bahorni qo'llab-quvvatlash - bu quvurlarning pastki qismini qo'llab-quvvatlash uchun maxsus mo'ljallangan standart seriyadagi asosiy turdagi qo'llab-quvvatlash mahsulotidir. Energetika, neft-kimyo, metallurgiya va boshqa sohalarda kichik va o'rta joy almashinuvi quvurlari tizimlarida keng qo'llaniladi va muhandislik sohasida eng ko'p qo'llaniladigan o'zgaruvchan bahor modellaridan biridir.

Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.

Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.

Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.

Mahsulotning texnik xususiyatlari

F turdagi mahsulotning tuzilishi va xususiyatlari

F tipidagi o'zgaruvchan kamon qo'llab-quvvatlashi quyidagi qismlardan tashkil topgan vertikal quti tuzilishini qabul qiladi:

▶  Asosiy plita: Poydevorga ulangan keng tayanch plitasi

▶  Bahorli silindr: Oʻrnatilgan silindrsimon spiral siqish prujinasi

▶  Yuqori plita: Quvur tayanchiga ulangan yuk plitasi

▶  Oʻchirish koʻrsatkichi plitasi: sovuq va issiq holat pozitsiyalari bilan belgilangan

▶  Qulflash murvati: Tashish va oʻrnatish vaqtida qulflanadi

▶  Balandlikni sozlash murvati: yukni joyida nozik sozlash

Asosiy dizayn xususiyatlari

Standart modulli dizayn

HG/T 20644 standartiga to'liq mos keladi, boshqa ishlab chiqaruvchilarning mahsulotlari bilan almashtirilishi mumkin

Standartlashtirilgan yuk va siljish seriyasi, loyiha institutini tanlash uchun qulay

Birlashtirilgan o'rnatish o'lchamlari, muhandislik xaridlari uchun qulay

Zavodda oldindan sozlash

Dizayn yukiga ko'ra oldindan siqilgan bahor, sovuq holatda qulflangan

Ishga tushirish uchun faqat joyida o'rnatishdan so'ng qulflash murvatlarini olib tashlash kerak

Saytda kamon siqishni sozlash kerak emas

Yilni tuzilish

Vertikal dizayn, kichik zamin maydoni

Umumiy balandligi 200-400 mm, bo'sh joy cheklangan holatlar uchun javob beradi

Past og'irlik markazi, yaxshi barqarorlik

Qulay texnik xizmat ko'rsatish

Bahor majmuasi alohida tortilishi va almashtirilishi mumkin

Tekshirish paytida aniq joy almashish ko'rsatkichi

Eskirgan qismlar yo'q, texnik xizmat ko'rsatmaydigan dizayn

F turi texnik parametrlari Tezkor ma'lumot jadvali

Amalga oshirish standarti: HG/T 20644-2024Yuklashning o'zgarish darajasi: ≤25% (standart talab) Bahor materiali: 50CrVA kamon po'latiShell Material: Q235BAkorroziyaga qarshi ishlov berish: Qum tozalash zangdan tozalash + epoksi ruxga boy primer + oxirgi qoplama

Model kodlash qoidalarini batafsil tushuntirish

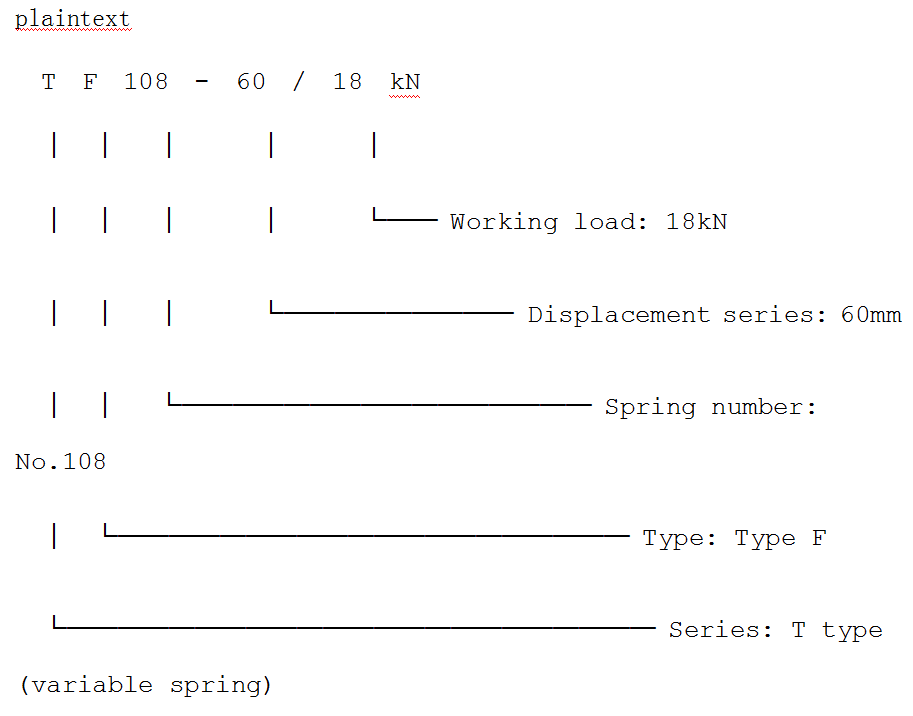

F tipidagi o'zgaruvchan bahorni qo'llab-quvvatlashning standart model kodlash namunasi:

Tanlash uchun zarur parametrlar:

▶  Quvurning ish yuki (kN)

▶  Quvur liniyasining vertikal issiqlik almashinuvi (mm)

▶  Silinish yoʻnalishi (yuqoriga/pastga)

▶  Ekologik korroziya darajasi

Bizning professional jamoamiz siz taqdim etgan quvur liniyasi parametrlari asosida to'g'ridan-to'g'ri F turdagi mahsulot modellarini taqdim etishi mumkin.

Tanlovga misol (bosqichma-bosqich qo'llanma)

Ish sharoitlariga misol:

▶  Quvurning ish yuki: 15kN

▶  Quvur liniyasining yuqoriga qarab issiqlik almashinuvi: 40 mm

Tanlash bosqichlari:

1. Siqilish seriyasini aniqlang: 40 mm siljish, 60 mm seriyani tanlang (zaxira chegarasi)

2.Issiq holat yukini hisoblang: yuqoriga siljish, kamon bo'shatish, yuk kamayadi

3.Bahorning qattiqligi jadvalini tekshiring: kamon №106 ni tanlang, qattiqlik 0,25kN/mm

4.Yuklama o'zgarishini hisoblang: 40mm × 0.25kN / mm = 10kN o'zgarishi

5.O'zgarish tezligini tekshiring: 10kN / 15kN = 6,7% ≤ 25%, talablarga javob beradi

Yakuniy model: TF106-60/15kN

F tipidagi o'zgaruvchan bahorni qo'llab-quvvatlashni tanlash murakkab ko'rinadi, lekin aslida standartlarga mos keladi. Biz bepul tanlov xizmatini taqdim etamiz: siz faqat quvur liniyasi parametrlarini taqdim etishingiz kerak va biz aniq modellarni taqdim etamiz.

F tipidagi odatiy dastur stsenariylari

Sifat nazorati va yetkazib berish

Ishlab chiqarish sifatini nazorat qilish

Maxsus bahor tekshiruvi: har bir bahor uchun 100% yuk sinovi, rekord qattiqlik egri chizig'i

Oldindan siqish sozlamalari: buyurtma talablariga muvofiq sovuq holatga aniq siqilgan, qulflangan

Siqilish ko'rsatkichini kalibrlash: ko'rsatkich plitasining holati ± 1 mm gacha aniq

Korroziyaga qarshi ishlov berish: Sa2,5 gradusli qumtosh, qoplama qalinligi ≥80 mkm

Tashqi ko'rinishni tekshirish: payvand choklari, o'lchamlari va belgilarini kompleks tekshirish

Yetkazib berishning afzalliklari

Zaxira mavjud: oddiy modellar (TF030-TF120, 30/60/90 joy almashinuvi) stokda

Tez yetkazib berish: zaxira buyurtmalari 3 kun ichida jo'natiladi, maxsus buyurtmalar 7-10 kun

Ommaviy narx: muhandislik ommaviy xaridlari uchun bosqichli narx

To'liq hujjatlar: mahsulotlarning har bir partiyasi malaka sertifikati, bahor sinovi hisoboti, o'rnatish ko'rsatmalari bilan birga keladi

Xizmat va qo'llab-quvvatlash

Bepul tanlov: Professional muhandislar aniq modelni ta'minlash uchun tanlov hisobini taqdim etadilar

Chizmani ta'minlash: Dizayn bilan hamkorlik qilish uchun standart o'rnatish o'lchamlari chizmalarini taqdim eting

Texnik yordam: O'rnatish, ishga tushirish va foydalanishda turli savollarga javob bering

Sifat kafolati: 2 yillik mahsulot kafolati, insoniy bo'lmagan zarar uchun bepul almashtirish

Favqulodda vaziyatga javob berish: 24 soat ichida saytdagi muammolarni hal qilish

Ehtiyot qismlar: kamon to'plamlari, murvatlar va boshqa eskirgan qismlar

F tipidagi o'zgaruvchan bahorni qo'llab-quvvatlash - bu kimyo sanoatida standart umumiy mahsulot, shuningdek, muhandislik sohasida eng ko'p ishlatiladigan o'zgaruvchan bahor modeli. Biz 14 yil davomida barqaror mahsulot sifati va o'z vaqtida yetkazib berish bilan standart seriyali ishlab chiqarishga e'tibor qaratdik va dunyoning 40 dan ortiq mamlakatlarida muhandislik loyihalariga xizmat qildik. Standart F turini tanlang, ishonchlilik va qulaylikni tanlang.
