Doimiy kamonli ilmoqlar, shuningdek, doimiy yuk kamon tayanchlari yoki doimiy quvvatli tayanchlar deb ham ataladi, quvurning to'liq harakatlanish oralig'ida deyarli bir xil tayanch kuchini etkazib beradi. Ushbu birliklar, ayniqsa, sezilarli vertikal issiqlik almashinuvini boshdan kechiradigan quvur tizimlari uchun mo'ljallangan, bu erda o'zgaruvchan prujinali tayanchlar haddan tashqari yuk o'zgarishini keltirib chiqaradi va ulangan uskunalar va quvurlarga kiruvchi stressni o'tkazadi.

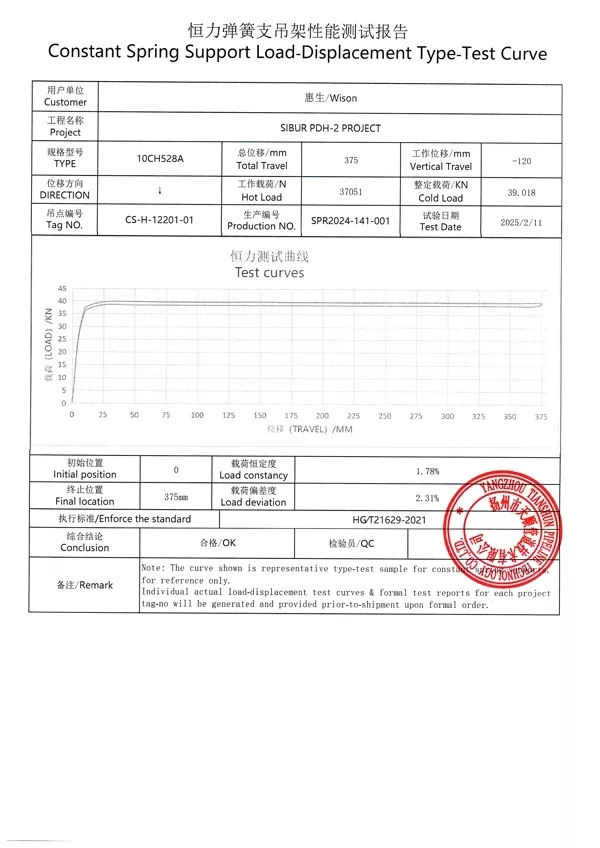

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.
Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.
Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

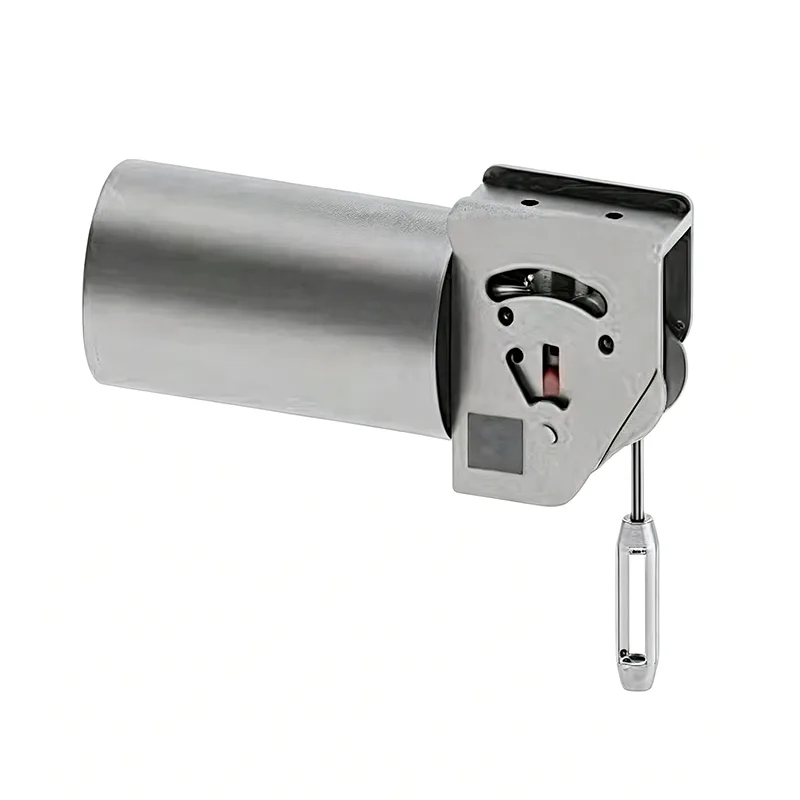

AtYangzhou Tianshun quvur liniyasi texnologiyasi, biz yuqori sifatli siqish kamonlari bilan birlashtirilgan, tasdiqlangan krank-birlashtiruvchi novda mexanizmi yordamida doimiy kamon ilgichlarni ishlab chiqaramiz. Ushbu dizayn bahor momentini asosiy o'q atrofidagi yuk momentiga qarshi butun zarba davomida muvozanatlashtiradi va yuk og'ishini standart sifatida ±5% - va yuqori aniqlikdagi konfiguratsiyalar uchun ±3% oralig'ida saqlaydi. Har bir yig'ish ichki qismlarni qurilish qoldiqlari va atrof-muhitni ifloslantiruvchi moddalardan himoya qiluvchi himoya korpusida joylashgan bo'lib, tayanchning xizmat qilish muddati davomida texnik xizmat ko'rsatish xavfini kamaytiradi.
| Doimiy buloqli ilgichlar jadvali | Misol |

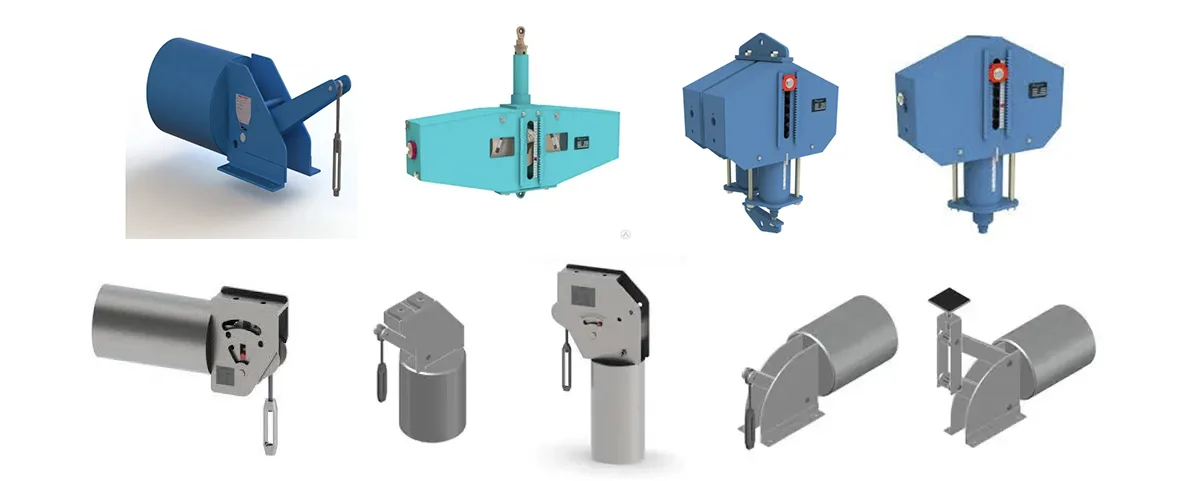

| Model / seriya | PH, LH, CA, CS, TH |
| Yuk ko'tarish qobiliyati (ishlash) | 0,1 kN - 500 kN |
| Umumiy sayohat | 50mm, 100mm, 200mm, 400mm |
| Haqiqiy sayohat | 600 mm gacha |
| Yukning og'ishi (tolerantlik) | ±5% (standart) / ±3% (Yuqori prec.) |

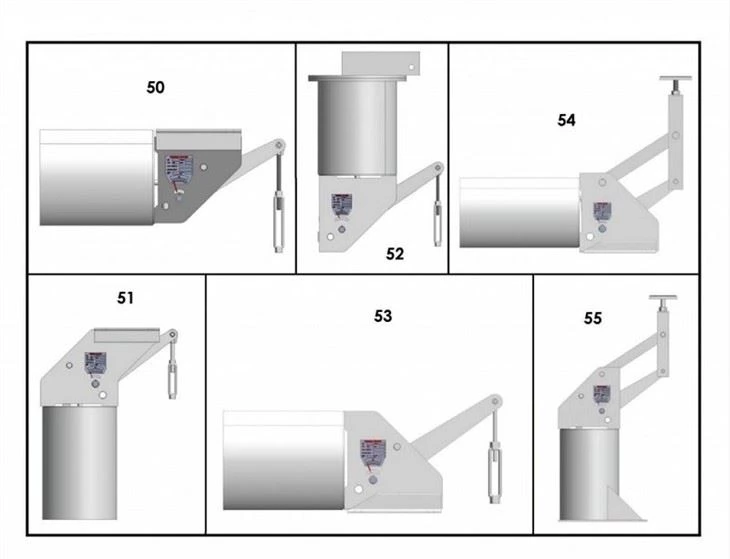

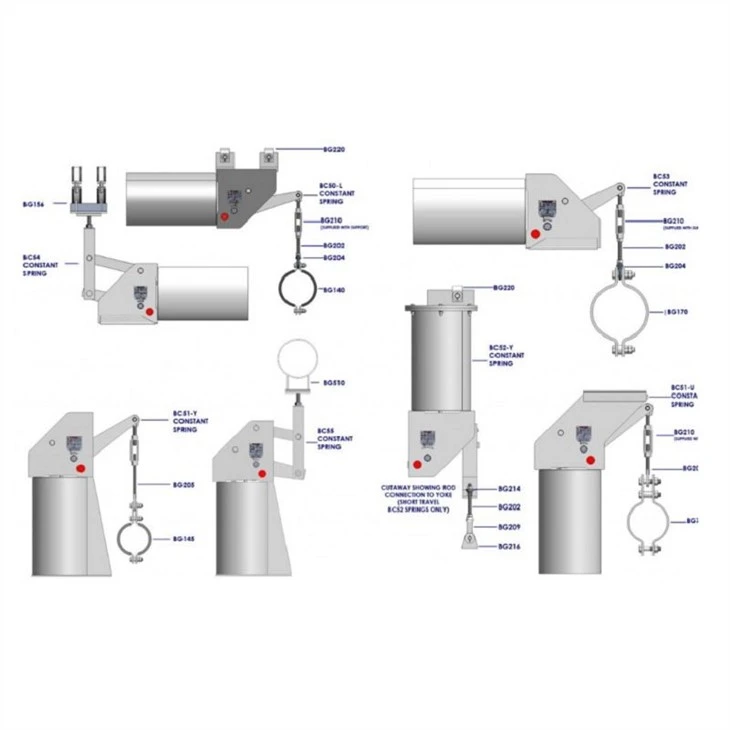

| O'rnatish pozitsiyasi | Gorizontal / Vertikal |
| Uy-joy tugatish | Issiq daldırma galvanizli / epoksi |
| Ishlash harorati. | -20°C dan +80°C gacha (Atrof muhit) |
| Bahor bobini materiali | 60Si2Mn / 50CrVA |
| Yukni sozlash diapazoni | ±10% (maydonni sozlash) |
Bizningdoimiy bahorni qo'llab-quvvatlashportfel 0,1 kN dan 500 kN gacha bo'lgan ish yukini o'z ichiga oladi, standart sayohat opsiyalari 50 mm, 100 mm, 200 mm va 400 mm va 600 mm gacha bo'lgan maxsus sayohatlar mavjud. Standart seriyalar PH, LH, CA, CS va TH modellarini o'z ichiga oladi, ular gorizontal va vertikal o'rnatish uchun mos keladi. Bahor bobinlari 60Si2Mn yoki 50CrVA qotishma po'latdan ishlab chiqariladi va korpuslar -20 ° C dan + 80 ° C gacha bo'lgan ish haroratiga mos keladigan issiq galvanizli yoki epoksi qoplama bilan ishlov beriladi.
Har bir doimiy prujina ilgichi zavod tomonidan mijoz tomonidan belgilangan yuk va sovuq/issiq pozitsiyalarga oldindan o'rnatiladi va haddan tashqari sayohatni oldini olish uchun yuqori va pastki harakatlanish cheklovlari bilan jihozlangan. Aniq ko'rinadigan sayohat shkalasi va yukni sozlash tugmasi nominal yukning ±10% oralig'ida joyida nozik sozlash imkonini beradi, ba'zi konfiguratsiyalar 2% bosqichda ±20% gacha sozlanishi. Tizimni ishga tushirishda olib tashlashdan oldin nominal yukning ikki baravarigacha bardosh berib, gidrostatik sinov va kislota bilan yuvish paytida tayanchni qulflash uchun zavodda qizil oldindan o'rnatilgan pinlar o'rnatiladi.
Barcha doimiy yuk kamon tayanchlari GB/T 17116.1/.2/.3 va NB/T 47039 talablariga muvofiq ishlab chiqilgan va ishlab chiqarilgan va MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 51 va B51 trubkasi va J51 trubkasi kabi xalqaro standartlarga to'liq konvertatsiya qilinadi. ishlab chiqaruvchini qo'llab-quvvatlaydi, shuningdek, mijozlar chizmalari va loyihaga xos parametrlar asosida to'liq moslashtirilgan doimiy quvvat qo'llab-quvvatlovlarini ishlab chiqaramiz.
Doimiy kamon ilgichlar yukning mustahkamligi kelishib bo'lmaydigan quvur tizimlarida belgilanadi. Odatda issiqlik elektr stansiyalari, atom elektr inshootlari, neftni qayta ishlash zavodlari, LNG va LPG terminallari, markaziy issiqlik tarmoqlari, neft-kimyo va farmatsevtika zavodlarida yuqori haroratli texnologik liniyalar mavjud. Ular ko'pincha bir xil quvur liniyasidagi o'zgaruvchan kamon tayanchlari bilan birga joylashtiriladi - yuqori joy almashinadigan tugunlarda doimiy bloklar va kichikroq issiqlik harakati bo'lgan joylarda o'zgaruvchan kamon ilgichlar.
Doimiy bahor ilgichlaridan tashqari, bizning to'liq quvurlarni qo'llab-quvvatlash portfelimiz o'zgaruvchan prujina tayanchlarini, qattiq ilgichlarni, quvur poyabzal tayanchlarini, oldindan izolyatsiyalangan quvur tayanchlarini va dinamik yukni boshqarish uchun gidravlik to'siqlarni o'z ichiga oladi. Issiqlik harakatining kompensatsiyasini talab qiladigan loyihalar uchun biz, shuningdek, quvur liniyasining to'liq yechimini yaratish uchun qo'llab-quvvatlash tizimlarimiz bilan integratsiyalashgan metall ko'rgichli kengaytiruvchi bo'g'inlar, rezina kengaytiruvchi bo'g'inlar va mato kengaytiruvchi bo'g'inlarni yetkazib beramiz.
Har bir yordam jo'natilishdan oldin to'liq ichki sinovdan o'tadi, bizning ISO 9001:2015 sifat menejmenti tizimi va kerak bo'lganda ASME va API standartlariga muvofiqligi bilan ta'minlanadi. Mijozlar sotuvdan keyingi xizmatimizning bir qismi sifatida so'rovdan o'rnatish, barcha kotirovkalar bo'yicha 24 soatlik javob va yukni joyida sozlash bo'yicha ko'rsatma orqali maxsus texnik yordam oladi. 14 yildan ortiq 45 mamlakatdagi loyihalar uchun quvurlar tayanchlari va kengaytiruvchi bo'g'inlarni ishlab chiqarish bilan biz butun dunyo bo'ylab EPC pudratchilari va oxirgi foydalanuvchilar uchun standart katalog birliklari va to'liq ishlab chiqilgan maxsus echimlarni yetkazib beramiz.
Doimiy bahor ilgichi va o'zgaruvchan kamon tayanchi o'rtasidagi farq nima?
O'zgaruvchan kamon tayanchlari bahorning siqilishi yoki cho'zilishi tufayli quvur vertikal ravishda harakatlanayotganda o'zgaruvchan reaktsiya kuchini ta'minlaydi. Doimiy prujinali ilmoqlar butun sayohat oralig'ida deyarli bir xil qo'llab-quvvatlovchi kuchni saqlab turish uchun krank bog'lovchi novda mexanizmidan foydalanadi. Qoida tariqasida, issiqlik almashinuvi 50 mm dan oshsa yoki nasoslar, turbinalar yoki boshqa sezgir uskunalarga stressni o'tkazmaslik uchun yuk o'zgarishi 6% dan past bo'lishi kerak bo'lgan doimiy birliklar belgilanadi.
Doimiy bahor tayanchida ±5% yuk og'ishi nimani anglatadi?
Yukning og'ishi - bu haqiqiy qo'llab-quvvatlovchi kuch va ish safarining istalgan nuqtasida nominal nominal yuk o'rtasidagi maksimal foiz farqi. Bizning standart doimiy kamon ilgichlarimiz ±5% oralig'ida og'ishlarni ushlab turadi, bu ko'pgina sanoat quvurlari talablariga javob beradi. Yadro yoki yuqori aniqlikdagi texnologik liniyalar kabi muhim ilovalar uchun biz ± 3% og'ishda yuqori aniqlikdagi birliklarni taklif qilamiz.
Oldindan o'rnatilgan qizil pinlarni qachon olib tashlash kerak?
Oldindan o'rnatilgan pinlar ilgichni sovuq o'rnatish holatida qulflash uchun zavodda o'rnatiladi, bu esa prujinani siqmasdan yoki cho'zmasdan gidrostatik sinov va quvurlarni kislota bilan yuvish imkonini beradi. Tizimni ishga tushirishdan oldin, odatda gidrosinov va ishga tushirishdan oldingi tekshiruvlar tugagandan so'ng, ular olib tashlanishi kerak. Bizning standart pinlarimiz sinov paytida nominal yukdan ikki baravar ko'p bardosh beradi; loyihangiz yuqoriroq xavfsizlik chegarasini talab qilsa, bizga xabar bering.
O'rnatishdan keyin yukni saytda sozlash mumkinmi?
Ha. Har bir doimiy kamon ilgich yukni sozlash vinti va kalibrlangan siferblat bilan jihozlangan. Vintni burish oldindan o'rnatilgan yukni 2% bosqichda oshiradi yoki kamaytiradi, umumiy sozlash diapazoni standart birliklarda ±10% (tanlangan konfiguratsiyalarda ±20% gacha). Bu dizayn shartlari va haqiqiy saytni o'rnatish o'rtasidagi kichik farqlarni qoplash uchun nozik sozlash imkonini beradi.
Doimiy bahor ilgichlaringiz qaysi standartlarga amal qiladi?
Bizning standart assortimentimiz GB/T 17116.1/.2/.3 va NB/T 47039 ga moʻljallangan boʻlib, MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L va JIS B loyihalari bilan oʻlchovli va ishlash jihatidan oʻzgartirilishi mumkin. va spetsifikatsiyalar.
Oddiy etkazib berish muddati nima?
Standart katalogdagi doimiy kamon ilgichlar miqdori va seriyasiga qarab odatda 15 dan 25 ish kunigacha jo'natiladi. Maxsus ishlab chiqilgan birliklar qo'shimcha muhandislik va tasdiqlash vaqtini talab qiladi. Shoshilinch yetkazib berish buyurtmani joylashtirishda oldindan kelishilgan holda yoki rejalashtirilgan yetkazib berish sanasidan kamida 20 kun oldin so'rov bo'yicha amalga oshirilishi mumkin.
