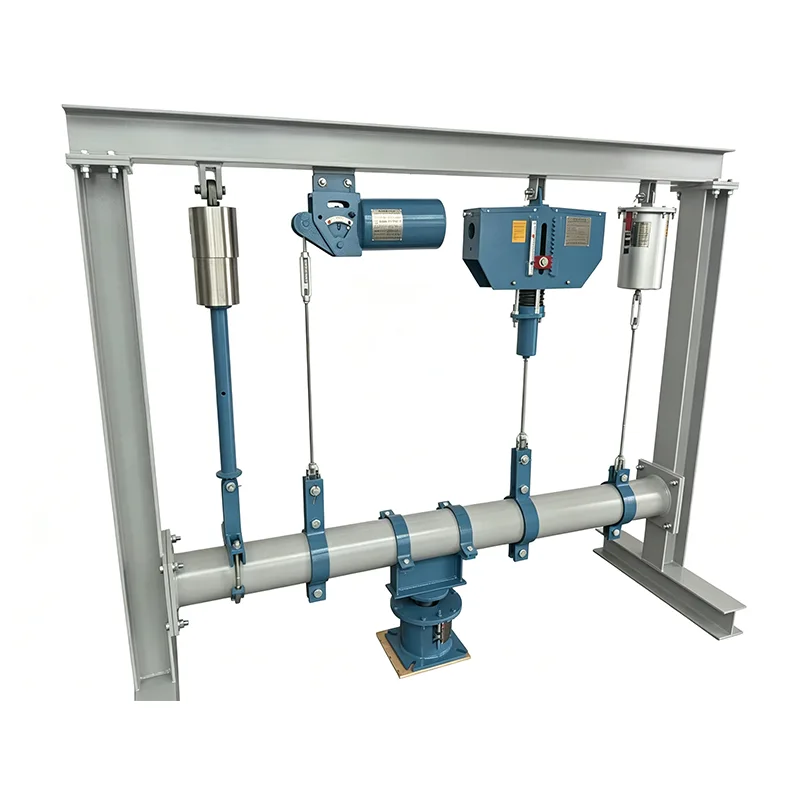

Og'ir yukli doimiy bahor ilgichi

Yangzhou Tianshun Pipeline Technology Co., Ltd. 2012-yilda tashkil etilgan bo'lib, Ar-ge va quvur liniyasini qo'llab-quvvatlash mahsulotlarini ishlab chiqarishga qaratilgan integratsiyalashgan sanoat va savdo korxonasi. So'nggi 14 yil ichida biz dunyoning 40 dan ortiq mamlakatlarida energiya, neft-kimyo va energetika loyihalariga xizmat ko'rsatdik va barqaror mahsulot sifati bilan mijozlarning uzoq muddatli ishonchini qozondik. Heavy Duty Constant Spring Hanger - bu katta yuk va yuqori talab qilinadigan ish sharoitlari uchun ishlab chiqilgan asosiy mahsulotimiz. Ekstremal ish sharoitida quvurlarning xavfsiz ishlashi uchun ishonchli kafolatni ta'minlash uchun materiallar, tuzilmalar va texnologiya bo'yicha tizimli ravishda mustahkamlandi.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Og'ir ish sharoitlari qanday? Nima uchun maxsus ilgichlar kerak

Yirik sanoat loyihalarida quvur liniyasi tizimining maxsus turi mavjud:

▶  Katta diametrli qalin devorli quvurlar: DN600 dan yuqori, devor qalinligi 20 mm dan ortiq

▶  Ogʻir ogʻirlikdagi quvur liniyasi tizimlari: yuk koʻtarish nuqtasi boshiga 200kN dan, baʼzilari 500kN dan ortiq yuk

▶  Yuqori haroratli va yuqori bosimli magistral quvurlari: Elektr stansiyasi magistral bug‘i, qayta ishlash qurilmalarining yuqori haroratli texnologik quvurlari

▶  Uzoq oraliqli quvur liniyalari: Katta konsentrlangan yuklarga ega quvur galereyalaridagi katta diapazonli quvur qismlari

Agar ushbu og'ir yuk quvurlari uchun oddiy doimiy quvvat ilgichlari ishlatilsa, quyidagi muammolar yuzaga kelishi mumkin:

▶  Qopqoq deformatsiyasi va yorilishi: yuk konstruktiv yotqizish chegarasidan oshib ketdi

▶  Buloqning qattiqligi yetarli emas: Haddan tashqari siqilish, doimiy kuch xususiyatlarini yo‘qotish

▶  Pin kesishmasining buzilishi: Birlashtiruvchi qismlarning mustahkamligi etarli emas

▶  Osma novda valentlik deformatsiyasi: kichik diametrli novda, haddan tashqari yuklangan kengaytma

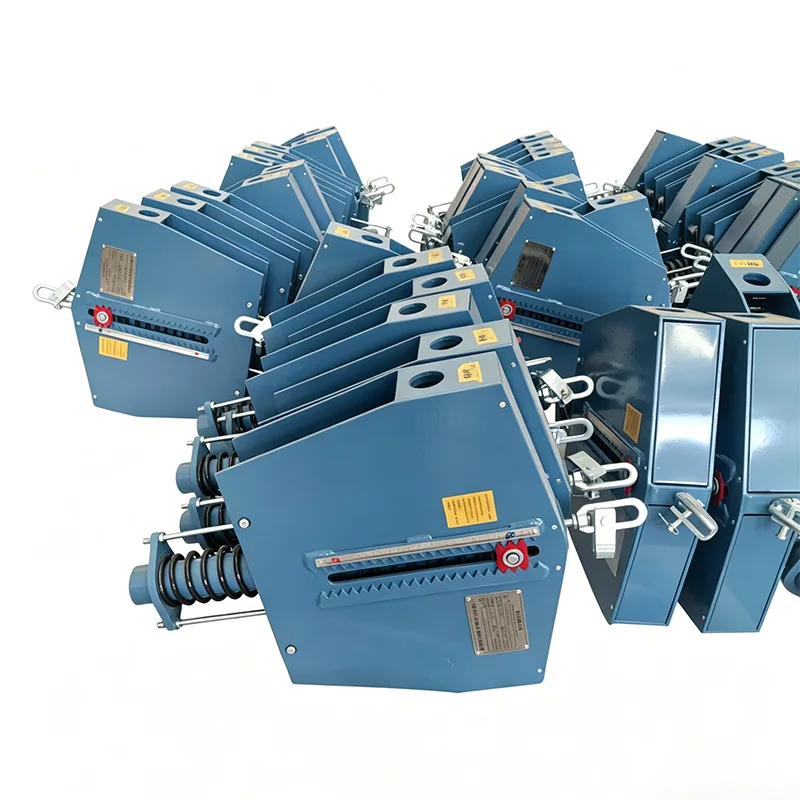

Heavy Duty Constant Spring Hanger - bu shunday ish sharoitlari uchun maxsus ishlab chiqilgan mustahkamlangan mahsulot bo'lib, barcha o'lchamdagi materiallar, struktura va texnologiyadan tizimli ravishda mustahkamlanadi.

Og'ir yuklarni bajarmaslik holatlari va darslari

Sanoat statistik ma'lumotlariga ko'ra, og'ir ish sharoitlari quvurlarni qo'llab-quvvatlashdagi avariyalarning 60% dan ortig'ini tashkil qiladi:

1-holat: Elektr stantsiyasining asosiy bug 'trubkasi

Muammo: Qabul qilingan oddiy doimiy quvvatli ilgich, ko'tarish nuqtasiga yuk 280 kNNatija: 3 yillik ishlagandan so'ng qobiq yon plitasi yorilib ketdi, quvur liniyasi 120 mm cho'kib ketdi.

2-holat: Qayta ishlash qurilmasining yuqori haroratli quvur liniyasi

Muammo: ilgichning diametri juda kichik edi, yuqori haroratda mustahkamlik pasayib ketdi. Oqibat: pin qirqish sinishi, quvur liniyasi yiqilib, o'rtacha oqishni keltirib chiqardiDars: Og'ir yuk ilgichlar haqiqiy ish sharoitlariga ko'ra mustahkamlik uchun alohida hisoblanishi kerak.

3-holat: LNG terminalining sovuq quti quvuri

Muammo: Past haroratda materialning mo'rtlashishi, oddiy Q235 qobig'i yorilib ketgan. Oqibat: Quvurning joy o'zgarishi nazoratdan chiqib ketgan, sovuq quti interfeysi gardish oqishi Yaxshilash: Og'ir yuk ilgichlari past haroratga chidamli materiallarni qabul qiladi.

14 yillik sanoat tajribasida Yangzhou Tianshun Pipeline Technology shunga o'xshash ko'plab og'ir yuklarni qo'llab-quvvatlovchi nosozliklarni o'zgartirish loyihalarini amalga oshirdi va og'ir ish sharoitlarining o'ziga xosligi va xavflarini chuqur tushunadi.

Mahsulotning texnik xususiyatlari

Doimiy buloqli ilgichlar jadvali	Misol
Model / seriya	PH, LH, CA, CS, TH
Yuk ko'tarish qobiliyati (ishlash)	0,1 kN - 500 kN
Umumiy sayohat	50mm, 100mm, 200mm, 400mm
Haqiqiy sayohat	600 mm gacha
Yukning og'ishi (tolerantlik)	±5% (standart) / ±3% (Yuqori prec.)
O'rnatish pozitsiyasi	Gorizontal / Vertikal
Uy-joy tugatish	Issiq daldırma galvanizli / epoksi
Ishlash harorati.	-20°C dan +80°C gacha (Atrof muhit)
Bahor bobini materiali	60Si2Mn / 50CrVA
Yukni sozlash diapazoni	±10% (maydonni sozlash)

7 ta og'ir yuk uchun mustahkamlangan dizaynni tahlil qilish

Yuqori quvvatli struktura tizimi

Shell Q345B past qotishma yuqori quvvatli po'latni qabul qiladi, rentabellik 40% ga oshdi

Yon plastinka qalinligi 50% ga oshdi, choklarni birlashtirmasdan butun plastinka kesish

Konsentrlangan stressni tarqatish uchun pastki mustahkamlovchi qovurg'a plastinkasi dizayni

Katta diametrli yuqori quvvatli ulanish

Pim 40Cr qotishma konstruktiv po'latni qabul qiladi, so'ndiriladi va qattiqlashadi, quvvati 80% ga oshdi

Pim diametri maksimal yukning 5 barobari xavfsizlik omili bilan yaratilgan

Ishqalanishni kamaytirish va barqarorlikni yaxshilash uchun o'z-o'zidan yog'lanishi mumkin

Ko'p bahorli parallel texnologiya

Katta yuklar uchun parallel ravishda 2-4 ta kamon to'plami, bitta kamon yuki oqilona diapazonda nazorat qilinadi

Eksantrik yukdan qochish uchun bahor guruhining sinxron siqish dizayni

Har bir bahor alohida sinovdan o'tkaziladi, mos keladigan og'ish ≤2%

Kuchaytirilgan dastagi mexanizmi

Tutqich qo'lining kesimi kattalashtirildi, egilish moduli 100% ga oshdi

Mahalliy ezilishning oldini olish uchun tayanch nuqtasida qalinlashgan astar plitasi

Kamera yuzasi yuqori chastotali o'chirildi, HRC45 dan yuqori qattiqlik, aşınma qarshilik muddati 3 baravar oshdi

Yuqori aniqlikdagi ishlab chiqarish nazorati

CNC tomonidan qayta ishlangan asosiy teshik pozitsiyalari, joylashuv aniqligi ± 0,1 mm

Tutqich moment nisbati xatosi ±1% ichida boshqariladi

Bahor siqish aniq o'rnatilgan, sovuq yuk og'ishi ≤3%

Payvand choki sifatini mukammal nazorat qilish

Asosiy yuk ko'taruvchi payvandlar to'liq penetratsion payvandlash jarayonini qabul qiladi

JB/T 4730 II darajali talablariga javob beradigan 100% ultratovush tekshiruvi

Payvandlash qoldiq stressini bartaraf etish uchun payvandlashdan keyingi stressni bartaraf etish

Bir nechta xavfsizlik himoyasi

Yuqori va pastki mexanik chegaralar haddan tashqari zarba shikastlanishining oldini olish uchun o'rnatiladi

Haddan tashqari yukdan himoya qilish moslamasi, g'ayritabiiy yuk ostida ogohlantirishni tetiklash

O'rnatish va tashish paytida buloqlarni himoya qilish uchun joy o'zgartirishni qulflash moslamasi

Yukni ko'chirish samaradorligini taqqoslash

Quyidagilar o'lchangan ma'lumotlar (300kN yuk, 200 mm joy almashinuvi ish holati):

Qon tomir holati	Oddiy doimiy quvvatli ilgich yuki	Og'ir yuk doimiy bahor ilmoq yuk	Milliy standart ruxsat etilgan og'ish
0% (sovuq holat)	282kN (-6,0%)	294kN (-2,0%)	±6%
25%	285kN (-5,0%)	297kN (-1,0%)	±6%
50% (Oʻrta)	300kN (0%)	300kN (0%)	±6%
75%	318kN (+6,0%)	306kN (+2,0%)	±6%
100% (Issiq holat)	321kN (+7,0%)	309kN (+3,0%)	±6%
Maksimal og'ish	7,0% (standartdan oshib ketdi)	3,0% (milliy standartdan ancha yaxshi)	6%

Heavy Duty Constant Spring Hangerning to'liq zarba yuk og'ishi ± 4% ichida nazorat qilinadi, bu milliy standart talablaridan ancha yaxshi, quvur liniyalari va uskunalarning xavfsizligini samarali himoya qiladi.

Bizning og'ir yuk mahsulotini tekshirish tizimimiz

Har bir mahsulot jo'natishdan oldin uyda to'liq sinovdan o'tkaziladi

Jo'natishdan oldin har bir mahsulot to'liq ichki sinov dasturidan o'tadi. Ushbu dastur o'lchovli va vizual tekshiruvni, PMI (ijobiy materialni identifikatsiya qilish), qattiqlik sinovini, agar kerak bo'lsa, MT/PT buzilmaydigan sinovni, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazish va qoplama qalinligini o'lchashni o'z ichiga oladi. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) jo'natish bilan birga beriladi.

Ushbu ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon sinovi emas

Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi talab qilinsa, uni ixtiyoriy xizmat sifatida alohida ajratish mumkin.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovi mavjud.

2. Payvandlash NDT

Magnit zarrachalar sinovi (MT), suyuqlik penetratsion sinovi (PT), ultratovush tekshiruvi (UT) va radiografik sinov (RT) bilan ta'minlanishi mumkin.

3. Bahor yukining ishlashini tekshirish

Yukni siljitish egri chiziqlari kiritilgan.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizni nimasi bilan farq qiladi

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Yuklashning aniqligi, sinov standartlari va hujjat tizimlari uchun biz LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimidan benchmark sifatida foydalanamiz.

Standart mahalliy ishlab chiqaruvchidan ko'proq

Standart mahalliy ishlab chiqaruvchi odatda faqat mahsulotni ta'minlaydi. Har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlash orqali biz oldinga boramiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohlar tekshiruvlarini tashkil etishga yordam beramiz va chet eldagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.

Oddiy og'ir yuklarni qo'llash stsenariylari

Sanoat	Ilova stsenariylari	Oddiy yuk oralig'i
Energiya sanoati	O'ta kritik / o'ta kritik bloklarning asosiy bug 'va qayta isitiladigan bug' quvurlari	200kN ~ 800kN
Neft-kimyo	Gidroprocessing reaktor chiqishlari, katta isitish pechining kirish va chiqish quvurlari	150kN ~ 600kN
LNG terminallari	Sovuq qutining kirish va chiqish joylari, past haroratli katta texnologik quvurlar	100kN ~ 500kN
Uzoq masofali quvurlar	Katta oraliqli quvur uchastkalari, vana kameralarida konsentrlangan yuk quvurlari	100kN ~ 400kN
Yadro energetikasi	An'anaviy orol magistral bug ', suv ta'minoti tizimi quvurlari	200kN ~ 700kN
Metallurgiya	Yuqori o'choqli issiq havo quvurlari, katta chiqindi issiqlik qozonlari quvurlari	150kN ~ 500kN

Loyihani yetkazib berish va xizmat ko'rsatish

Og'ir yuk loyihalari uchun eksklyuziv xizmat ko'rsatish jarayoni

1.Texnik o'rnatish: Professional muhandislar yuk, joy o'zgartirish va bo'sh joy talablarini tasdiqlash uchun quvurlarni kuchlanish tahlilchilari bilan bog'lashadi.

2.Sxema dizayni: Maxsus makon cheklovlari uchun moslashtirilgan dizayn sxemalarini taqdim eting

3.Chizishni tasdiqlash: Ikkala tomon tomonidan imzolangan va tasdiqlangan batafsil montaj chizmalarini va yuk jadvallarini taqdim eting

4.Ishlab chiqarishni kuzatish: yirik loyihalar uchun haftalik ishlab chiqarish jarayoni fotosuratlarini taqdim eting

5.Fabrika qabul qilish: mijozlar yoki uchinchi shaxslar zavodda sinovlarga guvoh bo'lish uchun taklif qilinishi mumkin

6.Soyda xizmat ko'rsatish: Agar kerak bo'lsa, o'rnatish bo'yicha ko'rsatma, joyida texnik yordam ko'rsating

7.Operatsiyani kuzatish: Operatsion holatini tushunish uchun ishga tushirilgandan keyin 6 oy o'tgach, qaytib tashrif

Ishlash va majburiyat

▶  500 dan ortiq ogʻir yuk koʻtaruvchi doimiy quvvatli ilgichlar yetkazib berildi, maksimal bitta birlik yuki 800kN

▶  Barcha ogʻir yuklarga moʻljallangan mahsulotlar 3 yillik sifat kafolati bilan taʼminlaydi

▶  48 soat ichida ish paytida sifat bilan bog‘liq har qanday muammolarni hal qiling

▶  Umr boʻyi texnik maslahat va ehtiyot qismlar yetkazib berish

Og'ir xizmat ko'rsatadigan doimiy bahor ilgichi og'ir yuk quvurlari tizimlarining xavfsiz ishlashi uchun ishonchli kafolatdir. 14 yillik diqqat markazida biz og'ir ish sharoitlari xatolikka yo'l qo'ymasligini chuqur tushunamiz. Har bir mahsulot ekstremal ish sharoitida barqaror ishlashni ta'minlash uchun qattiq sinovdan o'tkazildi.
