Maqola xulosasi: A O'zgaruvchan bahorni qo'llab-quvvatlashissiqlik kengayishi, qisqarishi va ish holatining o'zgarishi natijasida hosil bo'lgan vertikal harakatga mos keladigan quvur yuklarini tashish uchun mo'ljallangan mexanik quvurlarni qo'llab-quvvatlovchi qurilma. Qattiq tayanchlardan farqli o'laroq, u bashorat qilinadigan qo'llab-quvvatlovchi kuchni saqlab, boshqariladigan joy o'zgartirishga imkon beradi. Bu uni texnologik zavodlar, elektr stantsiyalari, neftni qayta ishlash zavodlari, kimyo inshootlari, LNG tizimlari va boshqa sanoat quvurlari ilovalari uchun ayniqsa foydali qiladi. Ushbu qo'llanmada o'zgaruvchan bahor qo'llab-quvvatlashlari qanday ishlashi, ularni qanday to'g'ri tanlash, qaysi texnik omillar eng muhimi va Tianshun qanday qilib talab qilinadigan quvur tizimlari uchun standart va moslashtirilgan echimlarni taqdim etishi mumkinligini tushuntiradi.
A O'zgaruvchan bahorni qo'llab-quvvatlashboshqariladigan vertikal harakatni ta'minlash uchun quvurlarning bir qismini qo'llab-quvvatlash uchun spiral prujinadan foydalanadigan quvurni qo'llab-quvvatlash majmuasi. Odatda quvur belgilangan balandlikda qola olmaydigan joyda o'rnatiladi, chunki ish harorati chiziqning kengayishiga yoki qisqarishiga olib keladi.
An'anaviy qattiq tayanchda qo'llab-quvvatlovchi nuqta asosan sobit bo'lib qoladi. Issiq quvur kengayganda bu muammoga aylanishi mumkin. Quvur yuqoriga yoki pastga siljishga harakat qilishi mumkin, qattiq tayanch esa bu harakatga qarshilik ko'rsatadi. Olingan shovqin quvurga, ulangan uskunaga, nozullarga, strukturaviy elementlarga va boshqa qo'llab-quvvatlash nuqtalariga o'tkaziladigan yuklarni oshirishi mumkin.
O'zgaruvchan kamon mexanizmi yanada moslashuvchan echimni ta'minlaydi. Qo'llab-quvvatlanadigan quvur vertikal ravishda harakatlanayotganda, kamon siqiladi yoki uzayadi. Shuning uchun uning qo'llab-quvvatlovchi kuchi prujinaning yuk egilish xususiyatlariga qarab o'zgaradi.
Maqsad harakatni bartaraf etish emas. Buning o'rniga, maqsadhisoblangan harakatni nazorat ostida amalga oshirishga imkon berib, quvurni qo'llab-quvvatlang.
Tyanshun sanoat quvurlari ilovalari uchun o'zgaruvchan bahor tayanchlarini ishlab chiqaradi va yuk, sayohat, o'rnatish maydoni, ulanish talablari, atrof-muhit sharoitlari va loyiha spetsifikatsiyalari asosida konfiguratsiyalarni taqdim etishi mumkin.
Operatsion printsipi bahor yuki va vertikal siljish o'rtasidagi munosabatlarga asoslanadi. Quvur sovuq bo'lsa, qo'llab-quvvatlash belgilangan dastlabki yoki sovuq yukga ega. Tizim ish haroratiga yetganda, quvur vertikal ravishda harakatlanishi mumkin, bu esa kamonning siqilishini va shuning uchun uni qo'llab-quvvatlovchi kuchini o'zgartiradi.
Misol uchun, bug 'liniyasi qizib ketganda ko'tarilishi mumkin. Agar o'zgaruvchan bahor tayanchi bu chiziq ostida joylashgan bo'lsa, quvur yuqoriga qarab harakatlanayotganda bahor siqilishi mumkin. Qo'llab-quvvatlash quvurning og'irligini ko'tarishda davom etadi, ammo prujinaning ishlash oralig'i bo'ylab harakatlanishi bilan tayanchdagi kuch o'zgaradi.
Ushbu xatti-harakat kontseptual tarzda ifodalanishi mumkin:
Bahor yukining o'zgarishi = bahor tezligi × vertikal harakat
Haqiqiy tanlov faqat oddiy hisob-kitoblarga tayanmasdan, to'liq quvur kuchlanish tahlilini hisobga olishi kerak. Bahor tezligi, issiq yuk, sovuq yuk, mavjud sayohat, harakat yo'nalishi va ruxsat etilgan yuk o'zgarishi birgalikda baholanishi kerak.
Ko'pgina sanoat tizimlari uchun qo'llab-quvvatlash yukining boshqariladigan o'zgarishi qabul qilinadi. Bunday vaziyatlarda o'zgaruvchan bahor dizayni doimiy bahor tayanchiga iqtisodiy va texnik jihatdan mos alternativ bo'lishi mumkin.
Sanoat quvurlari kamdan-kam hollarda statikdir. Haroratning o'zgarishi, bosimning o'zgarishi, ishga tushirish va o'chirish davrlari, suyuqlik sharoitlari va jarayonning o'zgarishi quvurlar holatiga va yuklarni qo'llab-quvvatlashga ta'sir qilishi mumkin.
Tegishli moslashuvchan qo'llab-quvvatlash tizimi bo'lmasa, haddan tashqari cheklov bir nechta muammolarni keltirib chiqarishi mumkin:
O'zgaruvchan bahorni qo'llab-quvvatlash quvur harakatlanayotganda o'zgarib turadigan qo'llab-quvvatlovchi kuchni ta'minlash orqali ushbu muammoning bir qismini hal qiladi.
Bu, ayniqsa, uzoq issiq liniyalar, vertikal ko'targichlar, uskunalar ulanishlari, bug 'tizimlari, egzoz quvurlari, texnologik liniyalar va vertikal issiqlik almashinuvini qattiq tayanchlar bilan samarali tarzda ta'minlab bo'lmaydigan boshqa joylarda muhim ahamiyatga ega.
Aniq konstruksiya konfiguratsiyaga qarab farq qilsa-da, odatiy o'zgaruvchan bahor qo'llab-quvvatlashi bir nechta muhim elementlarni o'z ichiga oladi.
| Komponent | Oddiy material | Birlamchi funktsiya |
|---|---|---|
| Spiral bahor | Bahor po'lati | Boshqariladigan qo'llab-quvvatlovchi kuchni hosil qiladi va vertikal harakatga mos keladi. |
| Bahorgi uy-joy | Karbonli po'lat yoki belgilangan qotishma | Bahor majmuasini himoya qiladi va boshqaradi. |
| Yuklash plitasi | Uglerod yoki zarb qilingan po'lat | Qo'llab-quvvatlanadigan yukni bahor mexanizmiga o'tkazadi. |
| Sayohat ko'rsatkichi | Zanglamaydigan po'lat yoki korroziyaga chidamli material | Bahor holatini ko'rsatadi va ish harakatini tekshirishga yordam beradi. |
| Aloqa yig'ilishi | Karbonli po'lat yoki belgilangan material | Bahorni qo'llab-quvvatlashni quvurga, tuzilishga yoki poydevorga ulaydi. |
| Sozlash komponentlari | Chelik | Qo'llab-quvvatlashni kerakli yuk va o'rnatish holatiga o'rnatishga ruxsat bering. |
Bahorning o'zi ayniqsa muhimdir. Uning materiali, issiqlik bilan ishlov berish, ishlab chiqarishning aniqligi, oldindan o'rnatish va yuk sinovi tayyor tayanchning ishonchliligiga bevosita ta'sir qiladi.
Tyanshun tegishli dizaynlar uchun 60Si2MnA yoki 50CrVA kabi bahor materiallaridan foydalanadi va korpus va ulanish komponentlarini ish muhiti va loyiha talablariga muvofiq sozlashi mumkin.
To'g'ri tanlash aniq muhandislik ma'lumotlaridan boshlanadi. Quvurning diametriga ko'ra qo'llab-quvvatlashni tanlash etarli emas, chunki bahor tayanchi birinchi navbatda quvur hajmiga emas, balki yuk va harakatga javob beradi.
Muhim tanlov parametrlariga quyidagilar kiradi:
| Parametr | Misol oralig'i / ko'rib chiqish | Nima uchun bu muhim |
|---|---|---|
| Operatsion yuk | Modelga qarab taxminan 0,2–400 kN | Tegishli bahor quvvatini aniqlaydi. |
| Vertikal sayohat | Umumiy variantlar orasida 30, 60, 90, 120 va 180 mm mavjud | Hisoblangan quvur joyini o'zgartirishga mos kelishi kerak. |
| Harakat yo'nalishi | Yuqoriga yoki pastga | O'rnatish va bahor tanloviga ta'sir qiladi. |
| Yukning o'zgarishi | Loyihaga bog'liq; odatda belgilangan foiz doirasida nazorat qilinadi | O'zgaruvchan yoki doimiy bahor eritmasi mos keladimi yoki yo'qligini aniqlaydi. |
| Uy-joy materiali | Karbonli po'lat yoki moslashtirilgan material | Mexanik va atrof-muhit sharoitlariga bardosh berishi kerak. |
Eng xavfsiz yondashuv quvur kuchlanishini tahlil qilish va qo'llab-quvvatlash chizmasidan tayanchni tanlashdir. Tianshun mos bahor seriyasini tavsiya qilishdan oldin issiq yuk, sovuq yuk, harakat va o'lchovli ma'lumotlarni ko'rib chiqishi mumkin.
O'zgaruvchan va doimiy bahor tayanchlari tegishli, ammo turli xil muhandislik muammolarini hal qiladi. Asosiy farq - bu quvur harakatlanayotganda qo'llab-quvvatlovchi kuchning qanchalik o'zgarishi.
| Xususiyat | O'zgaruvchan bahorni qo'llab-quvvatlash | Doimiy bahorni qo'llab-quvvatlash |
|---|---|---|
| Qo'llab-quvvatlovchi kuch | Vertikal harakat bilan o'zgarishlar | Taxminan doimiy turish uchun mo'ljallangan |
| Oddiy dastur | O'rtacha termal harakat va qabul qilinadigan yuk o'zgarishi | Juda kam yuk o'zgarishini talab qiluvchi muhim joylar |
| Qurilish | Nisbatan oddiy bahor mexanizmi | Keyinchalik murakkab mexanik tartibga solish |
| Narxi | Umuman tejamkorroq | Umuman yuqori |
| Ta'mirlashni hisobga olish | Odatda oddiy | Uning yanada murakkab mexanizmiga e'tibor berishni talab qiladi |
Qaror har doim muhandislik talablariga asoslanishi kerak. Doimiy bahor avtomatik ravishda ustun deb hisoblanmasligi kerak. Hisoblangan qo'llab-quvvatlash yukining o'zgarishi maqbul bo'lsa, o'zgaruvchan bahor qo'llab-quvvatlashi keraksiz murakkabliksiz kerakli harakat qobiliyatini ta'minlaydi.
O'zgaruvchan bahor tayanchlari quvurlar sezilarli vertikal siljishni boshdan kechiradigan sanoat ob'ektlarida keng qo'llaniladi.
Sovuq yoki izolyatsiyalangan quvurlar uchun kamon qo'llab-quvvatlashi izolyatsiyani himoya qilish va kerakli issiqlik ko'rsatkichlarini saqlab qolish uchun mo'ljallangan kengroq qo'llab-quvvatlash tizimiga birlashtirilishi mumkin.
Hatto to'g'ri ishlab chiqarilgan o'zgaruvchan bahor qo'llab-quvvatlashi noto'g'ri o'rnatilgan yoki sozlangan bo'lsa, yomon ishlashi mumkin. Shuning uchun o'rnatishni mexanik o'rnatish vazifasi emas, balki muhandislik tomonidan boshqariladigan faoliyat sifatida ko'rib chiqish kerak.
O'rnatishdan oldin quyidagilarni tekshiring:
Tez-tez uchraydigan maydon muammolaridan biri bu etarli bo'lmagan tozalashdir. Quvur sovuq bo'lsa, qo'llab-quvvatlash mos kelishi mumkin, lekin termal harakat sodir bo'lgandan keyin yaqin atrofdagi po'lat buyumlarga xalaqit berishi mumkin. O'rnatishdan oldin to'liq harakat konvertini tekshirish saytning qimmat modifikatsiyalarini oldini oladi.
Tashqi o'rnatishlar ham tegishli korroziyadan himoya qilishni talab qiladi. Atrof muhitga qarab, bo'yalgan karbonli po'lat, issiq galvanizli komponentlar, zanglamaydigan po'latdan yasalgan buyumlar yoki maxsus qoplama tizimlari ko'rib chiqilishi mumkin.
Prujinali tayanch yuk ko'taruvchi mexanik komponentdir. Shuning uchun ishlab chiqarishning izchilligi muhim ahamiyatga ega, chunki bahor xususiyatlari yoki montaj sozlamalaridagi kichik farqlar haqiqiy qo'llab-quvvatlash reaktsiyasiga ta'sir qilishi mumkin.
Ishonchli ishlab chiqarish jarayoni quyidagilarni o'z ichiga olishi kerak:
Tyanshun ta'kidlashicha, uning o'zgaruvchan bahor tayanchlari yuk tashishdan oldin sinovdan o'tkaziladi, sinov belgilangan yuk sharoitlari va bahor sayohatini qamrab oladi. Sinov hujjatlari tegishli buyurtmalar uchun taqdim etilishi mumkin, shu bilan birga loyiha talab qilganda uchinchi tomon tekshiruvi ham tashkil etilishi mumkin.
Eksport loyihalari uchun iste'molchilar ishlab chiqarishni boshlashdan oldin kerakli materiallar sertifikatlarini, tekshirish rejalarini, qoplama talablarini, o'lchovli toleranslarni va amaldagi standartlarni aniqlashtirishlari kerak.
Sanoat quvurlari kamdan-kam hollarda bitta universal konfiguratsiyaga amal qiladi. Bahor mexanizmi standartlashtirilgan bo'lsa ham, atrofdagi o'rnatish o'zgarishlarni talab qilishi mumkin.
Loyihaga qarab, xususiylashtirish quyidagilarni o'z ichiga olishi mumkin:
Tyanshun muhandislik chizmalari, qo'llab-quvvatlash jadvallari, quvur kuchlanish ma'lumotlari yoki mijozning texnik xususiyatlaridan ishlashi mumkin. Kotirovka bosqichida to'g'ri ma'lumotni taqdim etish ishlab chiqarish yoki o'rnatish vaqtida o'lchovli ziddiyatlardan va kech bosqichdagi o'zgarishlardan qochishga yordam beradi.
Sanoat xaridorlari uchun o'zgaruvchan bahor yordamining qiymati bahorning o'zidan tashqariga chiqadi. To'g'ri tanlash, ishlab chiqarishni nazorat qilish, hujjatlashtirish va etkazib berishni muvofiqlashtirish - barchasi yakuniy loyiha natijasiga ta'sir qiladi.
Tyanshun sanoat quvurlarini qo'llab-quvvatlash mahsulotlariga e'tibor qaratadi va standartlashtirilgan va moslashtirilgan o'zgaruvchan bahorni qo'llab-quvvatlash echimlarini taqdim etadi. Uning mahsulot assortimenti turli xil buloqlarni qo'llab-quvvatlash konfiguratsiyasi va turli xil quvurlarni joylashtirish uchun mo'ljallangan yuk ko'tarish qobiliyatini o'z ichiga oladi.
Tajribali ishlab chiqaruvchi bilan ishlashning asosiy afzalliklari quyidagilardan iborat:
Tyanshun'dan kotirovka so'raganda, mijozlar qo'llab-quvvatlash yorlig'i, ish yuki, sovuq yuk, vertikal harakat, harakat yo'nalishi, o'rnatish balandligi, talab qilinadigan standart, ulanish turi, atrof-muhit sharoitlari va mavjud bo'sh joyni taqdim etish orqali tanlov aniqligini oshirishi mumkin.
Uning asosiy maqsadi quvurni qo'llab-quvvatlash va boshqariladigan vertikal harakatga imkon berishdir. Bahor termal joy almashishni ta'minlaydi, qo'llab-quvvatlovchi kuch belgilangan ish oralig'ida o'zgaradi.
Quvurlar tizimi vertikal harakatga duchor bo'lganda va buning natijasida qo'llab-quvvatlovchi yukning o'zgarishi quvur kuchlanish tahliliga ko'ra maqbul bo'lsa, odatda mos keladi. O'ta cheklangan yuk o'zgarishiga ega bo'lgan muhim joylar o'rniga doimiy bahor tartibini talab qilishi mumkin.
Eng foydali ma'lumotlarga issiq yuk, sovuq yuk, vertikal sayohat, harakat yo'nalishi, qo'llab-quvvatlash joyi, o'rnatish o'lchamlari, ulanish tartibi, ish harorati va tegishli loyiha standartlari kiradi.
Ha. Tianshun maxsus sayohat, uy-joy o'lchamlari, ulanish tartibi, materiallar, qoplamalar va o'rnatish shartlari kabi talablar uchun moslashtirilgan konfiguratsiyalarni taqdim etadi.

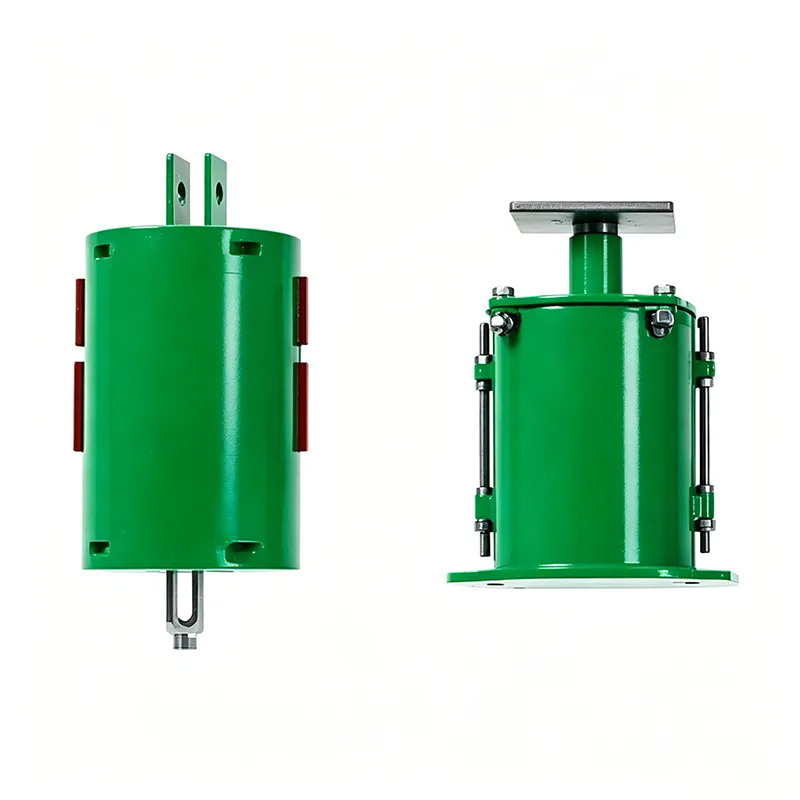

Bahor mexanizmi bir xil asosiy funktsiyani bajaradi, lekin o'rnatish tartibi farq qiladi. Prujinali ilmoq odatda yuqori konstruktsiyadan osilgan bo'lib, prujinali tayanch dizaynga qarab quvur ostida yoki yonida joylashtirilishi mumkin.
Sinov sovuq va ish joylarida belgilangan yukni tekshirish, sayohatni tekshirish, bahor sozlamalarini tasdiqlash va tayyor yig'ilishni tekshirishni o'z ichiga olishi mumkin. Aniq tekshirish tartibi loyiha spetsifikatsiyasi va sotib olish talablariga bog'liq.
Ha. Tashqi makon ilovalari korroziyadan himoya qilish, qoplama tizimlari, drenaj, atrof-muhitga ta'sir qilish va apparat tanlashni tegishli tarzda ko'rib chiqishni talab qiladi. Tianshun turli xil ish muhitlari uchun mos sirt ishlov berish variantlarini taqdim etishi mumkin.
Avtomatik emas. Qo'llab-quvvatlash turi quvurlar sxemasidan va kuchlanish tahlilidan aniqlanishi kerak. O'zgaruvchan kamon boshqariladigan vertikal moslashuvchanlik zarur bo'lganda mos keladi; qattiq tayanchlar harakat talab etilmagan yoki cheklov dizaynning bir qismi bo'lgan joylarda mos bo'lib qoladi.
A O'zgaruvchan bahorni qo'llab-quvvatlashishonchli quvurlarni qo'llab-quvvatlagan holda vertikal termal harakatni boshqarishning amaliy usulini taqdim etadi. Quvur harakatlanayotganda bahorning siqilishini yoki kengayishini o'zgartirishga ruxsat berib, u termal faol quvurlarni haddan tashqari cheklashda yuzaga kelishi mumkin bo'lgan kiruvchi ta'sirlarni kamaytirishi mumkin.
Biroq, muvaffaqiyatli dastur tegishli yuk ko'rsatkichi bilan bahorni tanlashdan ko'ra ko'proq narsaga bog'liq. Issiq va sovuq yuklar, vertikal harakat, harakat yo'nalishi, ruxsat etilgan yuk o'zgarishi, o'rnatish bo'shlig'i, atrof-muhitga ta'sir qilish, ulanish konfiguratsiyasi, ishlab chiqarish sifati va sinov talablari hisobga olinishi kerak.
Energiya ishlab chiqarish, neft-kimyo, kimyoviy qayta ishlash, LNG, neftni qayta ishlash zavodi, po'lat va boshqa sanoat quvurlari tizimlari uchun to'g'ri qo'llab-quvvatlash dizayni mexanik barqarorlikni yaxshilashga va o'rnatish va texnik xizmat ko'rsatishni soddalashtirishga yordam beradi.
Tyanshunstandart va moslashtirilgan sanoat ilovalari uchun o'zgaruvchan bahorni qo'llab-quvvatlash echimlarini taqdim etadi. Agar sizda quvurni qo'llab-quvvatlash chizmasi, bahor jadvali, yuk ma'lumotlari yoki maxsus o'rnatish talabi bo'lsa, texnik baholash va mos konfiguratsiya uchun loyiha tafsilotlarini Tianshun jamoasiga yuboring.Biz bilan bog'lanishO'zgaruvchan bahorni qo'llab-quvvatlash talablaringizni muhokama qilish va quvur loyihangiz uchun amaliy echimni olish uchun bugun.
