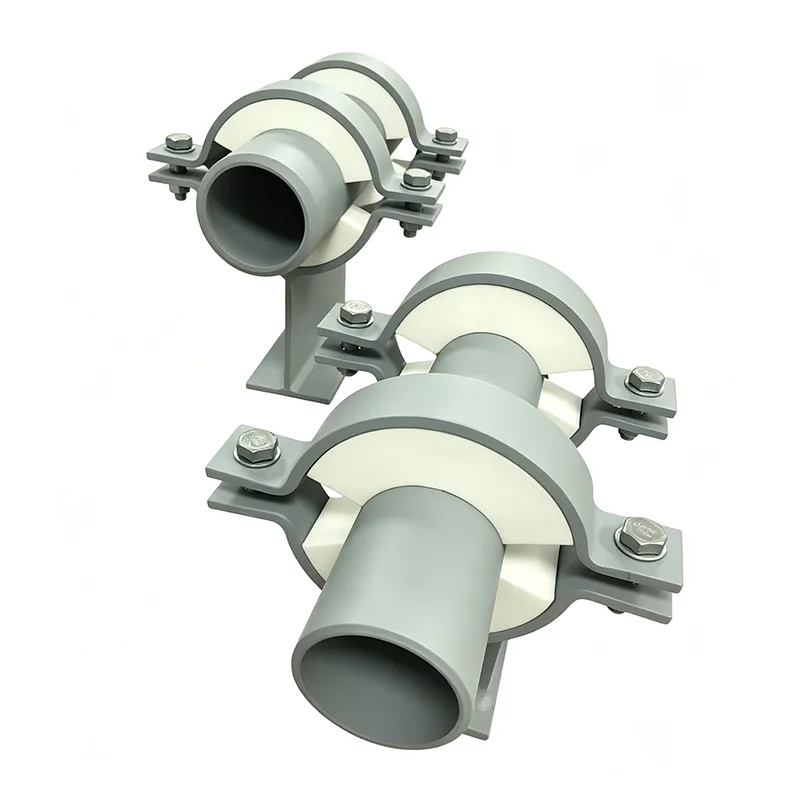

Izolyatsiya qilingan quvur tayanchlari

Bu nozik ishlov berilgan va siqilgan PTFE dan yasalgan izolyatsiyani ushlab turish uchun mo'ljallangan, izolyatsiyalangan quvurlar uchun maxsus mo'ljallangan tayanch. Ayni paytda Rossiya bozorida ushbu mahsulotga talab kuchli. Xitoyda PTFE mahsulotlarining sifati sezilarli darajada o'zgarib turadi, bu xalqaro treyderlarga yuqori sifatli mahsulotlarni sotib olishni qiyinlashtiradi. Kompaniyamiz yuqori sifatli materiallardan foydalanadi va DN20 dan DN1200 gacha bo'lgan o'lchamdagi tayanchlarni ishlab chiqaradi.

Aks holda yaxshi izolyatsiya qilingan quvurda izolyatsiyalanmagan tayanch tizimdagi teshikdir. Sovutilgan suv liniyasida u kondensatsiyani tomizadi. Bug 'liniyasida u issiqlik chiqaradi. Kriogen quvurda u havodan namlikni tortib oladi va uni qattiq muzlatib qo'yadi. Izolyatsiya qilingan quvur tayanchining maqsadi bu bo'shliqni yopish - quvur va struktura o'rtasida termal qisqa tutashuv yaratmasdan trubaning og'irligini, tarkibini va izolyatsiyasini ko'tarishdir.

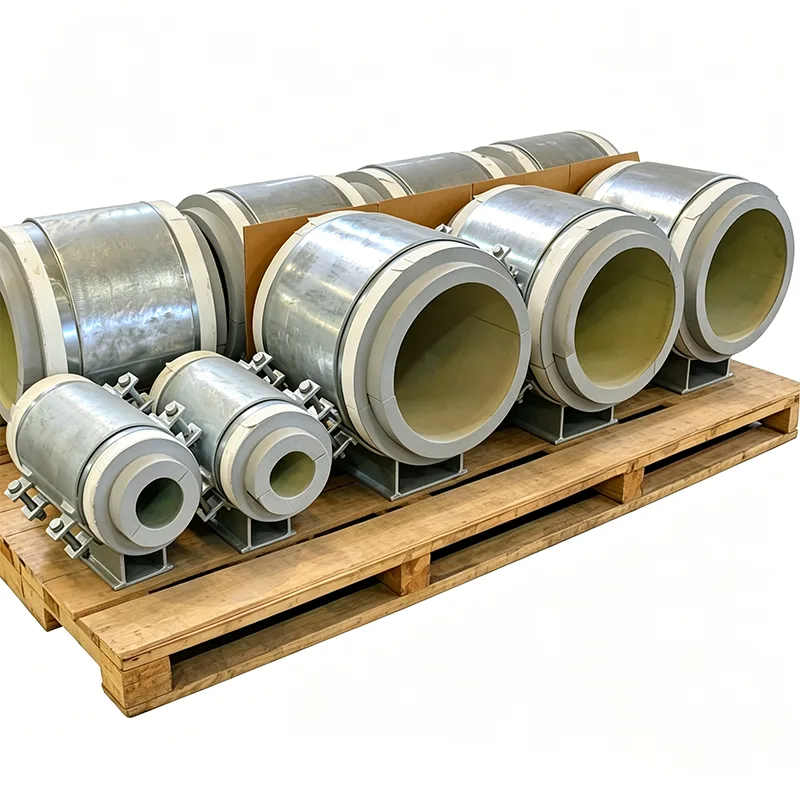

Yangzhou Tianshun 2012 yildan beri butun dunyo bo'ylab tuman sovutish tarmoqlari, sanoat bug 'tizimlari, LNG terminallari va oziq-ovqat mahsulotlarini qayta ishlash zavodlari uchun izolyatsiyalangan quvurlarni loyihalashtirdi va ishlab chiqardi. Biz har bir tayanchni izolyatsiya bloki to'liq integratsiyalangan yuk bilan sinovdan o'tgan yagona yig'ish sifatida quramiz, shuning uchun siz saytda issiqlik uzilishini yasashingiz shart emas.

Termal tanaffus qanday ishlaydi

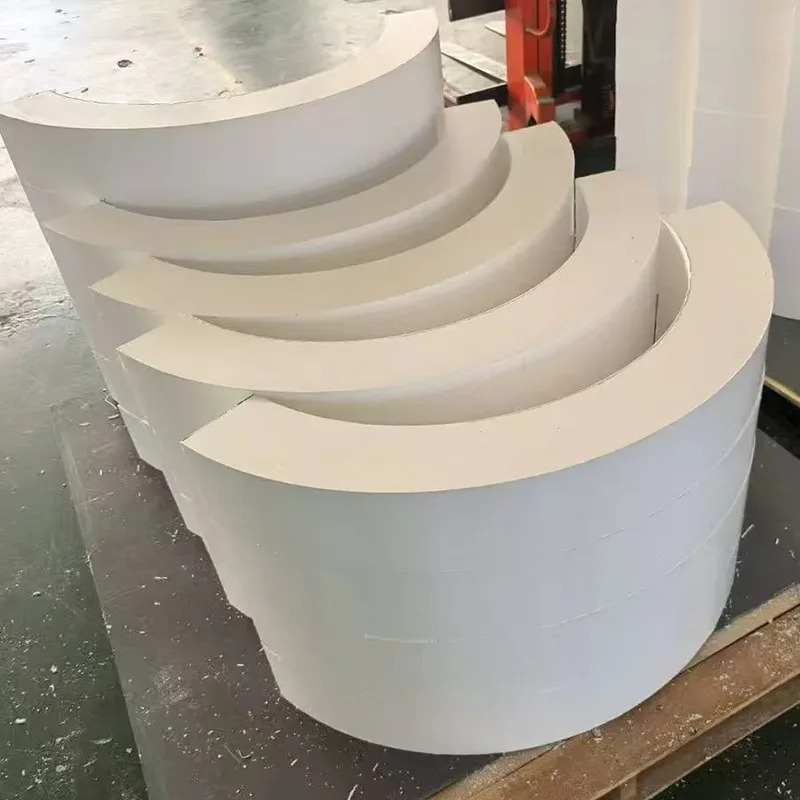

Standart quvur poyafzalida metall egar to'g'ridan-to'g'ri metall taglik plastinkasiga tayanadi. Issiqlik yoki sovuqlik to'g'ridan-to'g'ri o'tadi. Izolyatsiya qilingan tayanchda ikkita metall qism o'rtasida qattiq izolyatsiya bloki o'tiradi. Quvur yuki egardan izolyatsiyaga, izolyatsiyadan esa taglik plitasiga o'tadi. Hech qanday holatda egar taglik plastinkasiga tegmaydi. Blok bir yuzida trubaning diametriga, ikkinchisida esa po'lat poydevorga mos keladigan tarzda ishlov beriladi, bu esa to'liq aloqani ta'minlaydi va nuqta yuklari yo'q.

Blok materiali dizayn haroratida mustahkam turish uchun tanlangan. Yuqori zichlikdagi poliizosiyanurat (PIR) sovutilgan suv va glikol liniyalari uchun ishlaydi. Uyali shisha -196 ° C gacha bo'lgan kriyojenik xizmatni boshqaradi va suv bug'ining nolga yaqin o'tkazuvchanligini ta'minlaydi. Kaltsiy silikat 650 ° S gacha bo'lgan bug 'va issiq yog 'liniyalarini oladi. Blokning siqilish kuchi to'liq gidrotest yukiga nisbatan tekshiriladi - faqat ish og'irligi emas - shuning uchun u ishga tushirish paytida ezilmaydi.

Qo'llab-quvvatlashda to'xtamaydigan bug 'to'sig'i

Sovuq quvurlarda namlikning kirib borishi eng katta uzoq muddatli tahdiddir. Izolyatsiyaga kiradigan suv bug'lari oxir-oqibat quvur yuzasini kondensatsiya qiladi, muzlaydi yoki korroziyaga olib keladi. Izolyatsiya qilingan tayanchlarimiz izolyatsiya bloki atrofida doimiy metall muhrlangan bo'yinbog' bilan qurilgan. Sayt brigadasi quvur izolyatsiyasi ko'ylagini bu yoqagacha olib boradi va uni yopishtiruvchi yoki lenta bilan yopishadi. Bo'shliq yo'q. Qo'lda kesilgan yamoq yo'q. Faqat toza, tekshiriladigan bug 'muhrini mahkam ushlab turadi.

Quvur siljishi kerak bo'lganda, izolyatsiya qo'yiladi

Ko'p izolyatsiyalangan chiziqlar harorat bilan kengayadi va qisqaradi. Ruxsat etilgan qo'llab-quvvatlash bu harakatga qarshi kurashadi. Biz kam ishqalanishli toymasin sirtni to'g'ridan-to'g'ri qo'llab-quvvatlash moslamasiga birlashtiramiz. Jilolangan zanglamaydigan po'latdan yasalgan qatlam izolyatsiya blokining pastki qismiga (yoki uning ostidagi yuk taqsimlash plitasiga) yopishtirilgan. PTFE yoki grafit bilan singdirilgan yostiq taglik plitasining yuqori qismiga yopishtirilgan. Ikki sirt bir-biriga nisbatan past ishqalanish koeffitsienti bilan siljiydi, bu quvurning o'z termal kuchlari uni engib o'tishi mumkin. Barcha slayd interfeysi chang, qum va suvdan himoyalangan qo'llab-quvvatlovchi korpus ichida joylashgan, shuning uchun u tizimning ishlash muddati davomida erkin harakat qiladi.

Katalogga emas, balki quvur spetsifikatsiyangizga mos kelish uchun qurilgan

Biz tokchadan izolyatsiyalangan tayanchni tanlamaymiz. Har bir buyurtma sizga moslashtirilgan:

Quvurning o'lchami va devor qalinligi

Izolyatsiya materiallari va qalinligi

Ishlash va dizayn haroratlari

Qo'llab-quvvatlash yuklari (deadweight, gidrotest, vaqti-vaqti bilan)

Harakat talablari (eksenel slayd, qattiq langar, lateral yo'riqnoma)

Atrof-muhitga ta'sir qilish (ichki, tashqi, qirg'oq, yuvinish, yong'in zonasi)

Po'lat komponentlar standart sifatida issiq galvanizli karbonli po'latdir, zanglamaydigan po'latdan (304L, 316L) korroziy yoki gigienik ilovalar uchun mavjud. Barcha strukturaviy payvandlash ishlari sertifikatlangan protseduralar ostida malakali payvandchilar tomonidan amalga oshiriladi.

Sektorlar bo'yicha ilovalar

Sovutilgan suv va tumanni sovutish: kondensatsiya yo'q, tomchilar yo'q, CUI yo'q.

Bug 'va issiq suv: Minimal issiqlik yo'qotilishi, xavfsiz teginish harorati va kengayish uchun slayd plitalari.

Kriogen va LNG: Uyali shisha izolyatsiya bloklari, zanglamaydigan po'latdan korpuslar va tuzilishdagi muzning oldini oladigan sovuq poyabzal.

Oziq-ovqat va farmatsevtika: zanglamaydigan po'lat, gigienik qoplamalar, inkapsullangan izolyatsiya va to'liq yuvish mosligi.

Neft va gaz: Nordon xizmat ko'rsatish materiallari, yong'inga chidamli variantlar va qirg'oq va dengiz muhitlari uchun bug 'o'tkazmaydigan dizaynlar.

Har bir buyurtmani tasdiqlovchi hujjatlar

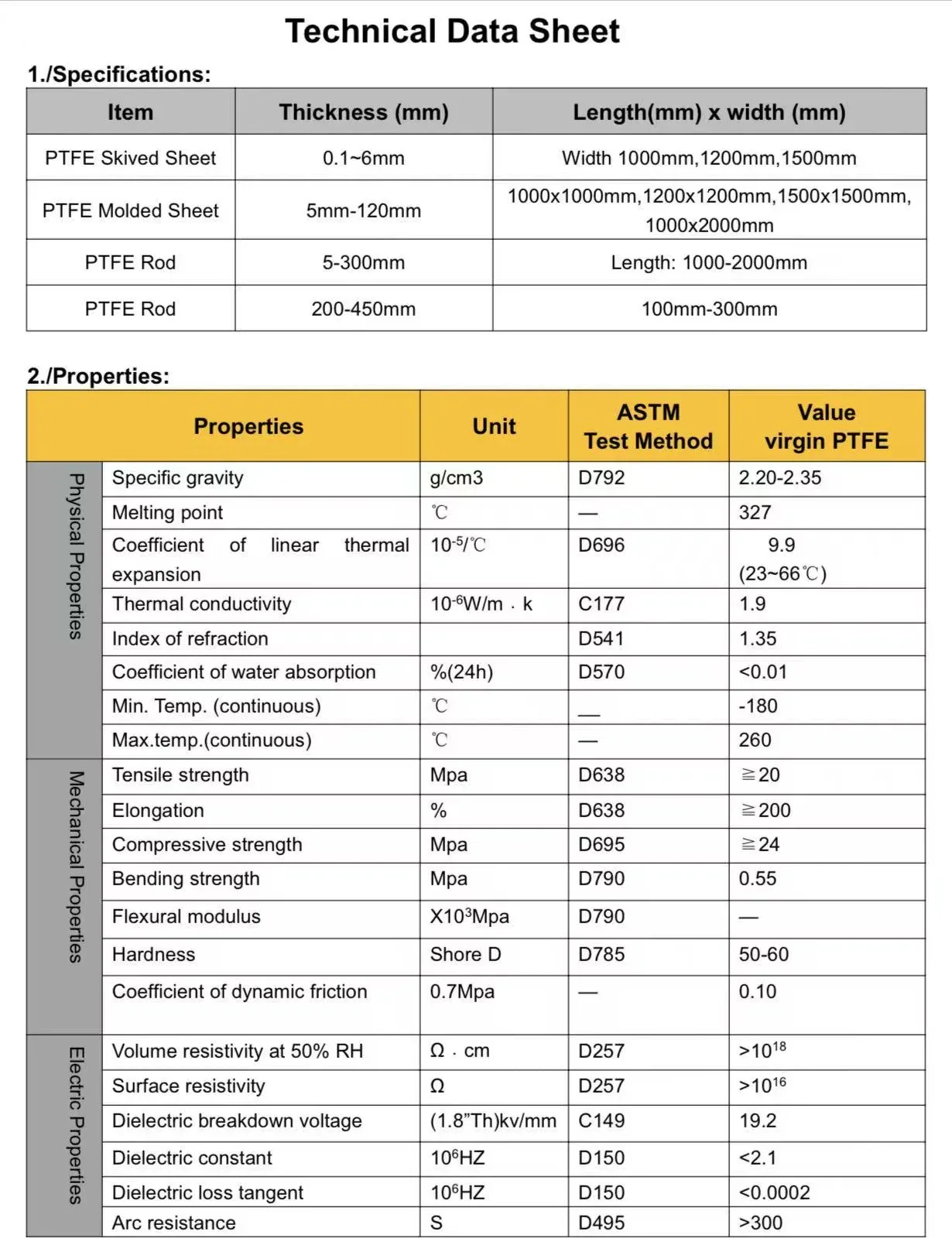

Har bir jo'natma EN 10204 3.1-toifa material sertifikatlarini, bosim kuchi va issiqlik o'tkazuvchanlik qiymatlari bo'lgan izolyatsiyalash ma'lumotlar varaqlarini, o'lchovli tekshiruv hisobotlarini va kerak bo'lganda yuk sinovi sertifikatlarini o'z ichiga oladi. Neft va gaz loyihalari uchun biz HIC sinov hisobotlari va NACE muvofiqlik hujjatlarini taqdim eta olamiz. Oziq-ovqat mahsulotlariga mo'ljallangan ilovalar uchun sirtni tugatish hisobotlari va materiallar deklaratsiyasi standart hisoblanadi.

TSS

Savol: Har qanday izolyatsiya turi va qalinligiga mos kela olasizmi?

Javob: Ha. Biz izolyatsiya blokini sizning aniq trubkangiz va izolyatsiya qalinligingizga moslashtiramiz va ish harorati uchun blok materialini tanlaymiz.

Savol: Agar harakat zarur bo'lsa, siz to'liq jihozni, shu jumladan slaydni plastinka bilan ta'minlaysizmi?

Javob: Ha. Biz PTFE yoki grafit slayd plitasini poydevorga birlashtira olamiz, ularning barchasi qo'llab-quvvatlash korpusiga o'ralgan.

Savol: Izolyatsiya blokining namlanishini qanday oldini olasiz?

Javob: Blok po'lat qo'llab-quvvatlovchi korpusga to'liq qoplangan va biz quvur izolyatsiyasiga doimiy bug 'to'sig'i ulanishi uchun metall muhr bo'yinbog'ini taqdim etamiz.

Savol: Mening quvurim zanglamaydigan po'latdan yasalgan bo'lsa yoki gigienik sharoitlarni talab qilsa nima bo'ladi?

Javob: Biz butun tayanchni 304L yoki 316L zanglamaydigan po'latdan tuzlangan va passivlangan yuzalar bilan ishlab chiqaramiz, yuvish va oziq-ovqat uchun mo'ljallangan muhitlar uchun mos.

Savol: Yong'inga chidamli versiyani olsam bo'ladimi?

Javob: Ha. Biz tsellyuloza yoki reaktiv yong'inga ta'sir qilish uchun baholangan passiv yong'indan himoya materiallarini o'z ichiga olishimiz mumkin, bu esa talab qilinadigan vaqt davomida yuk ko'taruvchi butunlikni saqlab qoladi.

Izolyatsiya qilingan quvur tayanchi katta loyihaning kichik bir qismidir, ammo muvaffaqiyatsiz bo'lgan - ezilgan izolyatsiya, ajratilgan bug 'to'sig'i, tutilgan slayd plitasi - rejadan tashqari o'chirishga majbur qilishi mumkin. Biz ushbu yordamni o'n yildan ortiq vaqtdan beri amalga oshirmoqdamiz, 45 dan ortiq mamlakatlarga jo'natamiz, biznesimizning 70% dan ortig'i takroriy mijozlar tomonidan amalga oshiriladi. Bunday yozuv mavjud, chunki biz har bir qo'llab-quvvatlashni zaxira buyumlari emas, balki ishlab chiqilgan yig'ilish sifatida ko'rib chiqamiz. Quvurlar jadvali va izolyatsiyasi spetsifikatsiyasini bizga yuboring. Biz bir kun ichida o'lchamli taklif va qat'iy narxni qaytaramiz.
