Qanday qilib oldindan izolyatsiyalangan quvur slaydni qo'llab-quvvatlashi issiqlik samaradorligini va quvur liniyasining ishonchliligini oshirishi mumkin

Tajribali quvur liniyasi ishlab chiqaruvchisi sifatida,TyanshunberadiOldindan izolyatsiyalangan quvur slaydni qo'llab-quvvatlashizolyatsiyaning uzluksizligini saqlab, termal harakatni ta'minlash uchun mo'ljallangan echimlar. Ushbu integratsiyalashgan yig'ilishlar sanoat loyihalariga issiqlik ko'prigini kamaytirishga, o'rnatishni soddalashtirishga va izolyatsiyalangan quvur tizimlarining ishonchliligini oshirishga yordam beradi.

Oldindan izolyatsiyalangan quvur slaydni qo'llab-quvvatlashi yuk ko'taruvchi izolyatsiyani past ishqalanishli toymasin interfeys bilan birlashtirib, issiqlik muhofazasini buzmasdan quvurlarni kengaytirish va qisqarish imkonini beradi. Izolyatsiyani joyida kesish va qayta qurishni talab qiladigan an'anaviy tayanchlardan farqli o'laroq, integratsiyalashgan dizayn uzluksiz izolyatsiya konvertini va yanada ishonchli bug 'to'sig'ini saqlashga yordam beradi. Ushbu maqolada ushbu qo'llab-quvvatlashlar qanday ishlashi, qaysi materiallar turli ish haroratiga mos kelishi, to'g'ri konfiguratsiyani qanday tanlash kerakligi va bug ', sovutilgan suv yoki kriyojenik xizmatni qo'llab-quvvatlashni belgilashda muhandislar nimani e'tiborga olishlari kerakligini tushuntiradi.

Mundarija

1. Oldindan izolyatsiya qilingan quvur slaydni qo'llab-quvvatlashi nima?

2. Sürgülü va izolyatsiyalash tizimi qanday ishlaydi?

3. Muhandislikning asosiy afzalliklari nimadan iborat?

4. Qaysi materiallar har xil haroratga mos keladi?

5. Qanday qilib to'g'ri quvur slaydni qo'llab-quvvatlashni tanlaysiz?

6. Oldindan izolyatsiya qilingan quvur slaydni tayanchlari qayerda ishlatiladi?

7. Buyurtma berishdan oldin xaridorlar nimani tekshirishlari kerak?

8. Tez-tez so'raladigan savollar

9. Tianshun sizning loyihangizni qanday qo'llab-quvvatlaydi?

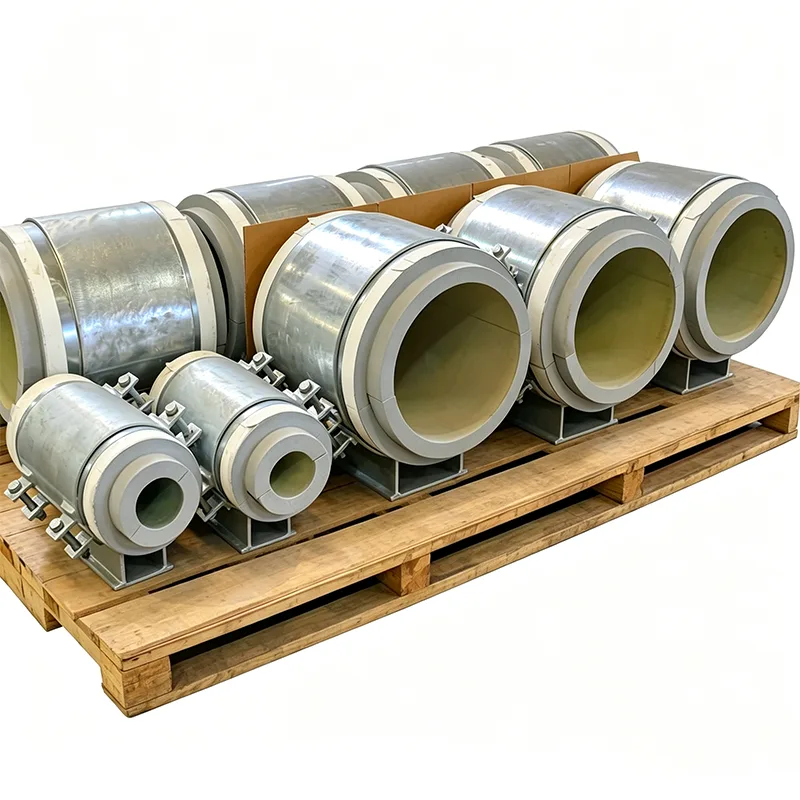

1. Oldindan izolyatsiya qilingan quvur slaydni qo'llab-quvvatlashi nima?

Oldindan izolyatsiyalangan quvurli slaydni qo'llab-quvvatlash - bu izolyatsiya qilingan quvur liniyasini qo'llab-quvvatlaydigan va uning o'qi bo'ylab boshqariladigan harakatni ta'minlaydigan muhandislik komponenti. U konstruktiv tayanchni, yuk ko'taruvchi izolyatsiya blokini va toymasin interfeysni muvofiqlashtirilgan yig'ilishga birlashtiradi.

Sanoat quvurlari ish haroratining ko'tarilishi va pasayishi bilan o'lchovli o'zgarishlarga duch keladi. Bug 'liniyalari ishga tushirish vaqtida kengayadi, sovutilgan suv quvurlari atrofdagilardan turli xil issiqlik sharoitlarini boshdan kechiradi va kriyojenik quvurlar ish paytida sezilarli darajada qisqaradi. Agar qo'llab-quvvatlash tizimi kerakli harakatga to'sqinlik qilsa, quvur ulanishlarida, uskunaning nozullarida, langarlarda va boshqa tizimli nuqtalarda ortiqcha kuchlar rivojlanishi mumkin.

An'anaviy tayanchlar boshqa muammoni keltirib chiqarishi mumkin: izolyatsiya ko'pincha qo'llab-quvvatlash joyida to'xtatiladi. Sayt ishchilari metall poyabzal atrofidagi izolyatsiyani kesib, keyin himoya konvertni qayta qurishlari kerak bo'lishi mumkin. Yomon hizalama, siqilgan izolyatsiya yoki to'liq bo'lmagan muhrlanish issiqlik ko'rsatkichlarini kamaytirishi mumkin.

Oldindan izolyatsiyalangan toymasin tayanch, issiqlik izolyatsiyasi va boshqariladigan harakatni bitta zavodda yig'ilgan birlikda birlashtirib, bu muammolarni hal qiladi. Dizayn quvur liniyasining yukiga, haroratiga, izolyatsiyasining xususiyatlariga va kutilgan siljishiga mos kelishi kerak.

2. Sürgülü va izolyatsiyalash tizimi qanday ishlaydi?

Yig'ish quvur yukini qo'llab-quvvatlovchi tuzilmaga o'tkazish uchun mo'ljallangan, surma mexanizmini asosiy izolyatsiya funktsiyasidan ajratib turadi. Har bir komponent o'ziga xos muhandislik maqsadiga ega.

Yuk ko'taruvchi izolyatsiya bloki

Qattiq izolyatsiya bloki quvur yukini qo'llab-quvvatlaydi, shu bilan birga quvur va po'lat konstruktsiya o'rtasida issiqlik uzatishni cheklaydi. Uning materiali, qalinligi, bosim kuchi va geometriyasi dizayn harorati va yuklash sharoitlariga mos kelishi kerak. Blokni ishlatish, o'rnatish va tegishli sinov yuklariga nisbatan tekshirish kerak.

Kam ishqalanishli surma interfeysi

Odatiy konfiguratsiya PTFE yoki grafit bilan singdirilgan toymasin yostiq bilan birlashtirilgan sayqallangan zanglamaydigan po'latdan yasalgan toymasin sirtdan foydalanadi. Aniq tartibga solish dizaynga bog'liq. Interfeys ishqalanish va qo'llab-quvvatlovchi tuzilishga uzatiladigan kuchlarni boshqarishga yordam berib, eksenel harakatga imkon beradi.

Kerakli toymasin sayohat quvur kuchlanish tahlilidan aniqlanishi kerak. Dizaynerlar bashorat qilingan joy almashinuvini, harakat yo'nalishini, ishqalanish koeffitsientini, qo'llab-quvvatlash reaktsiyalarini va loyiha shartlariga mos keladigan to'lovni hisobga olishlari kerak.

Birlashtirilgan bug 'to'sig'i

Sovuq va kriyojenik xizmatlar uchun namlikni nazorat qilish ayniqsa muhimdir. O'rnatilgan muhrlangan gardish qo'shni izolyatsiyalash ko'ylagi va bug 'to'sig'i uchun belgilangan ulanish nuqtasini ta'minlashi mumkin. To'g'ri dala muhrlanishi namlikning kirib kelishini cheklashga yordam beradi, aks holda izolyatsiya ish faoliyatini yomonlashtiradi va korroziya xavfini oshiradi.

Sürgülü interfeys shuningdek, qurilish qoldiqlari, suv va boshqa ifloslantiruvchi moddalardan tegishli himoyaga muhtoj. Yakuniy muhofaza va muhrlash detallari ishlab chiqaruvchi tomonidan tasdiqlangan chizmalarga muvofiq tasdiqlanishi kerak.

3. Muhandislikning asosiy afzalliklari nimadan iborat?

Izolyatsiya va siljish funktsiyalarini birlashtirish o'rnatishning mustahkamligini yaxshilashi va quvurlarni qo'llab-quvvatlash joylarida umumiy muammolarni kamaytirishi mumkin.

• Boshqariladigan termal harakat:Sürgülü interfeys butun qo'llab-quvvatlash moslamasining harakatlanishini talab qilmasdan belgilangan eksenel siljishni o'z ichiga oladi.
• Qisqartirilgan issiqlik ko'prigi:Izolyatsiya bloki quvur yonidagi qo'llab-quvvatlovchi qismlarni qo'llab-quvvatlovchi po'latdan ajratib turadi, bu esa kiruvchi issiqlik o'tkazuvchanligini cheklashga yordam beradi.
• Yaxshilangan izolyatsiya uzluksizligi:Zavod integratsiyasi qo'llab-quvvatlash joyida talab qilinadigan izolyatsiyani o'zgartirish miqdorini kamaytiradi.
• Namlikni yaxshiroq himoya qilish:To'g'ri ishlab chiqilgan va o'rnatilgan bug 'to'sig'i namlikning sovuq xizmat izolyatsiyasiga kirishiga yo'l qo'ymaydi.
• Keyinchalik izchil o'rnatish:Zavodda yig'ilgan komponentlar saytni o'zboshimchalik bilan ishlab chiqarish va moslashtirishga bog'liqlikni kamaytiradi.
• Aniqroq tekshirish talablari:Belgilangan materiallar, o'lchamlar, sayohat chegaralari va hujjatlar muhandislik tekshiruvi va o'rnatish tekshiruvlarini tashkil qilishni osonlashtiradi.

Ushbu imtiyozlar to'g'ri muhandislik va o'rnatishga bog'liq. Sürgülü tayanch quvurning noto'g'ri kuchlanish modeli, noto'g'ri izolyatsiya quvvati, etarli darajada harakatlanmaslik yoki yomon yopilgan bug 'to'sig'ini qoplay olmaydi.

4. Qaysi materiallar har xil haroratga mos keladi?

Materialni tanlash oldindan izolyatsiya qilingan quvur slaydni tayanchini belgilashning eng muhim bosqichlaridan biridir. Izolyatsiya maqbul issiqlik ko'rsatkichlarini saqlab, xizmat ko'rsatish harorati va bosim yukiga bardosh berishi kerak. Sürgülü materiallar kutilgan yuk, harakat, atrof-muhit va texnik xizmat ko'rsatish talablariga ham mos kelishi kerak.

Tyanshun Pre-izolyatsiya qilingan quvur slaydni qo'llab-quvvatlash mahsulot sahifasida tasvirlanganidek, material variantlari tanlangan izolyatsiyaga va o'ziga xos dizaynga qarab, taxminan -196 ° C dan + 650 ° C gacha bo'lgan xizmat ko'rsatish shartlarini qamrab olishi mumkin. Ushbu so'nggi nuqtalar har bir konfiguratsiya uchun universal reyting sifatida talqin qilinmasligi kerak.

Yakuniy spetsifikatsiyani tasdiqlashdan oldin muhandislar ruxsat etilgan ish haroratini, dizayn haroratidagi bosim kuchini, izolyatsiya qalinligini, toymasin materiallar chegaralarini va barcha komponentlarning muvofiqligini tasdiqlashlari kerak.

5. Qanday qilib to'g'ri quvur slaydni qo'llab-quvvatlashni tanlaysiz?

Quvurning nominal diametriga asoslangan qo'llab-quvvatlashni tanlash qimmatbaho dizaynni qayta ko'rib chiqishga olib kelishi mumkin. Ishonchli spetsifikatsiya mexanik, termal va o'rnatish talablarini birgalikda ko'rib chiqadi.

1-qadam: Ish sharoitlarini aniqlang

Oddiy ish harorati, minimal va maksimal dizayn harorati, bosim sharoitlari va tegishli ishga tushirish yoki o'chirish stsenariylarini aniqlang. Bu omillar izolyatsiyani tanlashga va quvur liniyasining kutilayotgan harakatiga ta'sir qiladi.

2-qadam: Mexanik yukni o'rnating

Ishlaydigan trubaning og'irligini, suyuqlik og'irligini, izolyatsiya va qoplamaning og'irligini, tegishli dinamik yuklarni va tegishli gidrotest yuklarini ta'minlang. Izolyatsiya blokini faqat oddiy ish og'irligiga emas, balki boshqaruvchi yuk holatiga qarab tekshirish kerak.

3-qadam: Kerakli toymasin sayohatni hisoblang

Qo'llab-quvvatlash joyida kutilgan harakatni aniqlash uchun tasdiqlangan quvur kuchlanish tahlilidan foydalaning. Sayohat yo'nalishini, dizayn joyini o'zgartirishni, toymasin interfeys o'lchamlarini va kerakli bo'shliqni tasdiqlang.

4-qadam: Izolyatsiya konfiguratsiyasini moslang

Quvurning tashqi diametrini, izolyatsiyalash materialini, izolyatsiya qalinligini va bug 'to'sig'i talablarini belgilang. Qo'llab-quvvatlash geometriyasi qo'shni izolyatsiya tizimiga mos kelishi va bo'shliqlar yoki zaif muhrlanish o'tishlarini yaratmaslik kerak.

5-qadam: Strukturaviy tartibga solishni tasdiqlang

Qo'llab-quvvatlash standart toymasin konfiguratsiyani, lateral hidoyat plitalarini yoki boshqa loyihaga xos cheklovlarni talab qiladimi yoki yo'qligini aniqlang. Yo'naltirilgan tayanchlar lateral siljishni cheklashda eksenel harakatga ruxsat berishi mumkin, ammo cheklov joylari umumiy quvur kuchlanish dizayni bilan muvofiqlashtirilgan bo'lishi kerak.

Qo'llab-quvvatlash konfiguratsiyasini kengroq ko'rib chiqish uchun Tianshun sanoat quvurlarini qo'llab-quvvatlash diapazonini ko'rib chiqing va tanlangan yordamni loyihaning to'liq qo'llab-quvvatlash jadvali bilan muvofiqlashtiring.

6. Oldindan izolyatsiya qilingan quvur slaydni tayanchlari qayerda ishlatiladi?

Ushbu tayanchlar, ayniqsa, quvur liniyasi termal himoyaga va boshqariladigan harakatga muhtoj bo'lganda foydalidir. Umumiy ilovalarga quyidagilar kiradi:

• Energiya ishlab chiqarish:Haroratning takroriy o'zgarishiga duchor bo'lgan bug 'va kondensat tizimlari.
• Hududni sovutish:Issiqlik ko'prigi va kondensatsiyani nazorat qilish kerak bo'lgan sovutilgan suv tarmoqlari.
• LNG va kriogen qurilmalar:Tegishli izolyatsiya va harakatlanish ruxsatnomalarini talab qiluvchi past haroratli quvurlar tizimlari.
• Kimyoviy qayta ishlash:Belgilangan ish sharoitida issiq yoki sovuq suyuqliklarni tashuvchi texnologik liniyalar.
• Sanoat quvurlari tokchalari:Belgilangan qo'llab-quvvatlash nuqtalarida termal kengayish joylashtirilishi kerak bo'lgan uzoq gorizontal yugurishlar.

Nam sanoat binosida o'rnatilgan sovutilgan suv quvurini ko'rib chiqing. Agar an'anaviy po'lat tayanch izolyatsiyani to'xtatsa, tayanch atrofida kondensatsiya paydo bo'lishi mumkin, bu esa korroziyaga va izolyatsiyaning yomonlashishiga olib kelishi mumkin. To'g'ri tanlangan oldindan izolyatsiyalangan toymasin tayanch quvurning mo'ljallangan tarzda harakatlanishiga imkon berib, bu issiqlik ko'prigini kamaytirishi mumkin.

Haqiqiy natija izolyatsiya spetsifikatsiyasiga, qo'llab-quvvatlovchi yuklarga, atrof-muhit sharoitlariga, o'rnatish sifatiga va to'liq bug 'to'siqni tizimining uzluksizligiga bog'liq.

7. Buyurtma berishdan oldin xaridorlar nimani tekshirishlari kerak?

Loyihani xarid qilish guruhlari uchun to'liq texnik so'rov ishlab chiqaruvchilarga aniqroq kotirovkalarni tayyorlashga yordam beradi va spetsifikatsiyadagi bo'shliqlar xavfini kamaytiradi.

Taklifni so'rashdan oldin quyidagi ma'lumotlarni tayyorlang:

• Quvurning tashqi diametri, nominal hajmi va quvur materiali.
• Ishlash harorati, minimal dizayn harorati va maksimal dizayn harorati.
• Izolyatsiya materiali, qalinligi va kerakli issiqlik ko'rsatkichlari.
• Ishlash, vaqti-vaqti bilan va gidrotest yuklari, agar kerak bo'lsa.
• Kerakli eksenel harakat va har qanday lateral yo'naltiruvchi talablar.
• Asosiy plitaning o'lchamlari, o'rnatish tafsilotlari va mavjud o'rnatish bo'shlig'i.
• Korroziyadan himoya qilish, atrof-muhit sharoitlari va loyihaga xos materiallar talablari.
• Kerakli tekshirish hajmi, materiallar sertifikatlari, o'lchovli hisobotlar va sinov hujjatlari.

Ishlab chiqaruvchidan dizayn taxminlarini, ruxsat etilgan yuklarni, izolyatsiyalash xususiyatlarini, toymasin sayohatni va interfeys tafsilotlarini tasdiqlashni so'rang. Zarur bo'lganda, alohida belgilangan loyiha xizmati sifatida uchinchi tomon tekshiruvini yoki guvohlik testini tashkil qiling.

Zavod tekshiruvi va hujjatlar kuzatuvni yaxshilashi mumkin, ammo xaridorlar ichki sifat tekshiruvi va mustaqil akkreditatsiyadan o'tgan uchinchi tomon tomonidan o'tkaziladigan sinov o'rtasidagi farqni bilishlari kerak. Tekshiruv hajmi ishlab chiqarish boshlanishidan oldin kelishilgan bo'lishi kerak.

8. Tez-tez so'raladigan savollar

1-savol: Standart quvur poyafzal va oldindan izolyatsiyalangan quvur slaydni tayanchi o'rtasidagi asosiy farq nima?

Standart quvur poyafzallari birinchi navbatda quvur liniyasini qo'llab-quvvatlaydi va uning atrofida izolyatsiyani kesish va qayta qurishni talab qilishi mumkin. Oldindan izolyatsiyalangan quvur surma tayanchi yuk ko'taruvchi izolyatsiya bloki va toymasin interfeysni birlashtirib, belgilangan harakatga moslashgan holda issiqlik izolyatsiyasini saqlashga yordam beradi.

2-savol: Oldindan izolyatsiya qilingan quvur slaydni qaysi harorat oralig'ida ushlab turishi mumkin?

Ishlash diapazoni izolyatsiya materialiga va to'liq montaj dizayniga bog'liq. Tianshun mos kriogen konfiguratsiyalar uchun taxminan -196 ° C dan tegishli yuqori haroratli izolyatsiya uchun + 650 ° C gacha bo'lgan variantlarni sanab o'tadi. Haqiqiy ruxsat etilgan diapazon tanlangan materiallar, yuklar va ish sharoitlari uchun tasdiqlanishi kerak.

3-savol: Kerakli toymasin sayohat qanday aniqlanadi?

Kerakli sayohat issiqlik kengayishi yoki qisqarishi, qo'llab-quvvatlash joylashuvi, harakat yo'nalishi va tegishli ish stsenariylarini hisobga olgan holda quvurlar stressini tahlil qilish orqali aniqlanadi. Sürgülü sirt o'zining mexanik chegaralariga etib bormasdan etarli sayohatni ta'minlashi kerak.

4-savol: Oldindan izolyatsiya qilingan quvur slaydni tayanchi ham lateral harakatni cheklashi mumkinmi?

Ha. Yon siljishni cheklashda eksenel harakatga ruxsat berish uchun hidoyat plitalari mos konfiguratsiyalarga kiritilishi mumkin. Qo'llanmaning joylashuvi va bo'shliqlar quvurlarning kuchlanish tahlili va loyihani qo'llab-quvvatlash loyihasi bilan muvofiqlashtirilgan bo'lishi kerak.

5-savol: Qo'llab-quvvatlashga qanday hujjatlar hamroh bo'lishi kerak?

Kelishilgan ta'minot hajmiga qarab, hujjatlar po'lat materiallar sertifikatlari, izolyatsiya materiallarining ma'lumotlar varaqlari, toymasin ishqalanish sinovi ma'lumotlari, o'lchovli tekshiruv hisobotlari va tegishli zavod tekshiruvi yozuvlarini o'z ichiga olishi mumkin. Xarid qilish spetsifikatsiyasida talab qilinadigan standartlar, kuzatuv va uchinchi tomon sinov talablarini tasdiqlang.

9. Tianshun sizning loyihangizni qanday qo'llab-quvvatlaydi?

Ishonchli oldindan izolyatsiyalangan quvur slaydni qo'llab-quvvatlashi tizimli yukni, issiqlik izolatsiyasini, toymasin ishlashini va namlikdan himoya qilishni muvozanatlashi kerak. Ushbu talablarni yagona muvofiqlashtirilgan dizayn sifatida ko'rib chiqish o'rnatish noaniqligini kamaytirishga yordam beradi va quvur liniyasining uzoq muddatli ishonchliligini qo'llab-quvvatlaydi.

Tyanshun 2012 yildan beri Yangzhou zavodida quvur liniyasini qo'llab-quvvatlash mahsulotlarini ishlab chiqaradi va sanoat quvurlari, jumladan bug ', sovutilgan suv va kriogenik xizmatlar uchun echimlar etkazib beradi. Quvurlarning o'lchamlari, izolyatsiyalash talablari, dizayn yuklari va harakat ma'lumotlarini ko'rib chiqish orqali muhandislik guruhi mos keladigan qo'llab-quvvatlash konfiguratsiyasini aniqlashga va loyihangiz uchun zarur bo'lgan hujjatlarni aniqlashtirishga yordam beradi.

Agar siz moslashtirilgan manbani qidirsangizOldindan izolyatsiyalangan quvur slaydni qo'llab-quvvatlashyangi o'rnatish yoki mavjud quvur liniyasini yangilash uchun kotirovka so'rashdan oldin quvurlarni qo'llab-quvvatlash jadvalini, izolyatsiya xususiyatlari va kuchlanish tahlili ma'lumotlarini tayyorlang. Mavjud dizayn yondashuvini ko'rib chiqish uchun Tianshun mahsulot sahifasiga tashrif buyuring vaBiz bilan bog'lanishtexnik talablaringizni, material variantlarini, tekshirish hajmini va loyihani etkazib berish ehtiyojlarini muhokama qilish.
