Metall ko'rgichli kengaytirish birikmasi quvurlarning xavfsizligi, moslashuvchanligi va xizmat muddatini qanday yaxshilashi mumkin

Tyanshun, sanoat quvur liniyasi komponentlari, materiallar ishlab chiqaruvchisiMetal körükli kengaytirish bo'g'iniissiqlik kengayishini ta'minlash, quvur liniyasi harakatini o'zlashtirish va talab qilinadigan sanoat sharoitida ishonchli ishlashni qo'llab-quvvatlash uchun mo'ljallangan echimlar. Tegishli truba materialini, harakat konfiguratsiyasini va bosim darajasini tanlash orqali muhandislar quvurlarning haddan tashqari kuchlanishini kamaytirishi, ulangan uskunani himoya qilishi va sanoat quvurlari tizimlarining uzoq muddatli ishlashini yaxshilashi mumkin.

Metall ko'rgichli kengayish moslamasi moslashuvchan quvur komponenti bo'lib, u harorat o'zgarishi, mexanik siljish va tanlangan operatsion yuklardan kelib chiqadigan o'lchamdagi o'zgarishlarni qoplaydi. Uning gofrirovka qilingan metall plombalari dizaynga qarab eksenel, lateral yoki burchak harakatiga mos kelishi mumkin. Umumiy dasturlarga elektr energiyasini ishlab chiqarish, neft-kimyoni qayta ishlash, markaziy isitish, suvni tozalash va sanoat ishlab chiqarish kiradi. To'g'ri bo'g'inni tanlash ish bosimi, harorat, suyuqlik mosligi, harakat talablari, charchoq muddati va o'rnatish sharoitlarini diqqat bilan baholashni talab qiladi. Ushbu qo'llanmada metall ko'rgichli kengayish bo'g'inlari qanday ishlashi tushuntiriladi, umumiy konfiguratsiyalar solishtiriladi, material tanlash masalalari ko'rsatilgan va sanoat xaridorlari Tianshun kabi malakali yetkazib beruvchi bilan muhokama qilishlari kerak bo'lgan sifat tekshiruvlarini ta'kidlaydi.

Mundarija

1. Metall ko'pikli kengaytirish birikmasi nima?
2. Metall ko'rgichli kengaytirish birikmasi qanday ishlaydi?
3. Asosiy afzalliklari nima?
4. Qanday turdagi metall ko'rgichli kengaytiruvchi birikmalar mavjud?
5. Materiallar va texnik xususiyatlar ishlashga qanday ta'sir qiladi?
6. Metall ko'rgichli kengaytirish bo'g'inlari qayerda ishlatiladi?
7. To'g'ri kengaytirish bo'g'inini qanday tanlash mumkin?
8. Qanday o'rnatish va texnik xizmat ko'rsatish amaliyoti muhim?
9. Tez-tez so'raladigan savollar
10. Xulosa

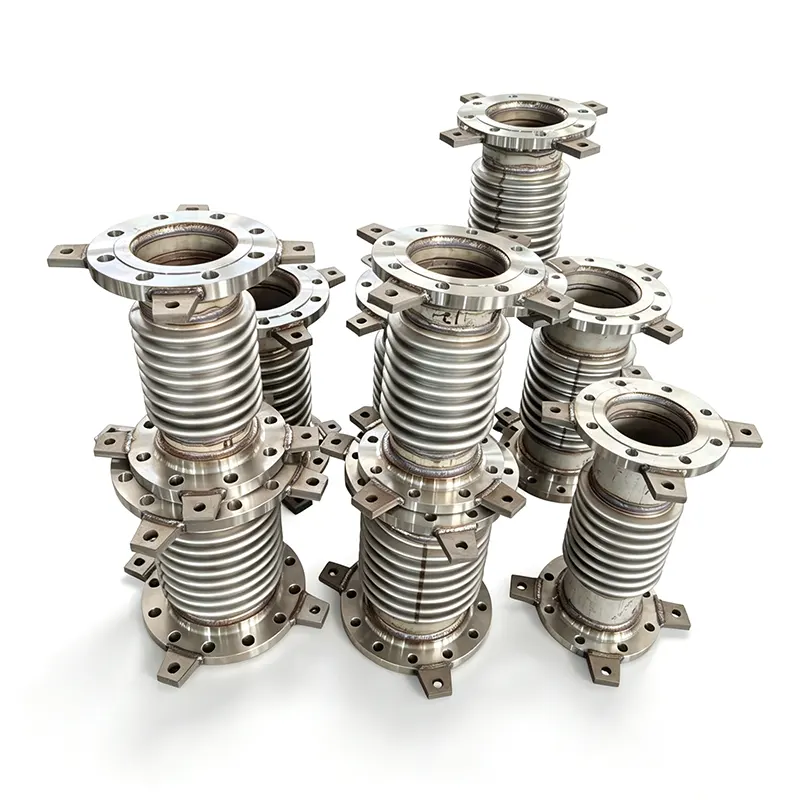

1. Metall ko'pikli kengaytirish birikmasi nima?

Metall ko'pikli kengaytirish birikmasi - kerakli bosim chegarasini saqlab turganda harakatni ta'minlash uchun quvur tizimiga o'rnatilgan moslashuvchan ulagich. Uning asosiy komponenti bir qator gofrirovkalar bilan hosil bo'lgan yupqa devorli metall pufakchadir. Ushbu gofrirovkalar butun quvurning erkin harakatlanishini talab qilmasdan boshqariladigan deformatsiyaga imkon beradi.

Issiqlik almashinuvini atrofdagi qismlarga o'tkazadigan qattiq quvur aloqasidan farqli o'laroq, to'g'ri ishlab chiqilgan kengaytiruvchi bo'g'in harakat uchun belgilangan joyni ta'minlaydi. Bu quvur ankerlari, tayanchlar, nasoslar, vanalar va issiqlik almashinuvchilariga uzatiladigan yuklarni boshqarishga yordam beradi.

Oddiy yig'ilish quyidagilarni o'z ichiga olishi mumkin:

• Metall qo'ziqorinlar:Belgilangan harakatlarni o'zlashtiradigan moslashuvchan element.
• Yakuniy ulanishlar:Qo'shimchani quvur tizimiga bog'laydigan gardishlar yoki payvandlangan uchlar.
• Ichki qoplama:Oqimni yo'naltirishga yordam beradigan va ko'rfazlarni eroziyadan yoki oqim tebranishlaridan himoya qiluvchi ixtiyoriy komponent.
• Tashqi qoplama:Qopqoqni tashqi shikastlanishdan himoya qilishga yordam beradigan himoya komponenti.
• Bog'lovchi novdalar, ilmoqlar yoki gimbal jihozlari:Harakatni boshqarish yoki bosimni boshqarish uchun maxsus dizaynlarda ishlatiladigan komponentlar.

Tegishli qurilish quvurlarni joylashtirishga, ish muhitiga va muhandislik hisoblariga bog'liq. Mahsulot haqida ma'lumot olish uchun Tianshun Metall Bellows Expansion Joint mahsulot sahifasiga tashrif buyuring.

2. Metall ko'rgichli kengaytirish birikmasi qanday ishlaydi?

Sanoat quvurlari harorati ko'tarilganda kengayadi va soviganida qisqaradi. Uskunaning tebranishi, o'rnatish tolerantliklari va strukturaviy siljish qo'shimcha harakatni keltirib chiqarishi mumkin. Agar bu o'zgarishlar to'g'ri bajarilmasa, ular quvurlar va ulangan uskunalardagi stressni kuchaytirishi mumkin.

Gofrirovka qilingan ko'rfaz o'zining mo'ljallangan harakat chegaralarida elastik tarzda deformatsiyalanadi va siljishning belgilangan qismini o'zlashtiradi. Qo'shma konfiguratsiyaga qarab, harakat bir yo'nalishda yoki yo'nalishlarning kombinatsiyasi orqali amalga oshirilishi mumkin.

• Eksenel harakat:Quvurning markaziy chizig'i bo'ylab siqish yoki kengaytirish.
• Yanal harakat:Quvurning markaziy chizig'iga perpendikulyar joy o'zgartirish.
• Burchak harakati:Bog'langan quvur qismlari orasidagi aylanish.

Bosim bosimi yana bir muhim e'tibordir. Qulfning samarali maydoniga ta'sir qiluvchi ichki bosim tizim dizayni bilan cheklanishi yoki muvozanatlashtirilishi kerak bo'lgan kuchni yaratishi mumkin. Ilovaga qarab ankrajlar, yo'riqnomalar, bog'lash rodlari va bosim muvozanatli konfiguratsiyalar talab qilinishi mumkin.

Shunday qilib, metall ko'rgichli kengayish bo'g'ini izolyatsiya qilingan aksessuarlar sifatida emas, balki quvurlarning umumiy moslashuvchanligi va kuchlanish tahlilining bir qismi sifatida tanlanishi kerak.

3. Asosiy afzalliklari nimadan iborat?

Issiqlik harakati kompensatsiyasi

Metall ko'rgichli kengayish bo'g'inlari issiq va sovuq quvur tizimlarida hisoblangan termal joy almashishni o'z ichiga oladi. Bu bo'g'inning to'g'ri o'lchami va o'rnatilishi sharti bilan cheklangan kengayish va qisqarish natijasida yuzaga keladigan ortiqcha yuklarni kamaytirishga yordam beradi.

Ulangan uskunalar uchun himoya

Nazorat qilinmagan quvur yuklari nasos nozullari, vana ulanishlari, turbina interfeyslari va issiqlik almashtirgich ulanishlariga ta'sir qilishi mumkin. To'g'ri ishlab chiqilgan kengaytirish bo'g'ini quvurlarni tartibga solishda belgilangan harakatni ta'minlash orqali ushbu yuklarni boshqarishga yordam beradi.

Talab qilinadigan sharoitlarga moslashish

Zanglamaydigan po'latdan va tanlangan yuqori qotishmali körükli materiallar bosim, harorat va texnologik muhitning turli kombinatsiyalari uchun belgilanishi mumkin. Tegishli material darajasi haqiqiy kimyoviy ta'sir va ish sharoitlariga nisbatan tasdiqlanishi kerak.

Moslashuvchan tizim dizayni

Eksenel, universal, menteşeli, gimbal va bosim muvozanatli dizaynlar harakatni joylashtirishning turli usullarini ta'minlaydi. Bu muhandislarga har bir dastur uchun bitta dizaynga tayanmasdan, qo'shma konfiguratsiyani quvur sxemasiga moslashtirish imkonini beradi.

Ushbu imtiyozlar to'g'ri muhandislik, materiallarning mosligi, mos tayanchlar va ishlab chiqaruvchining o'rnatish talablariga rioya qilishiga bog'liq. Kengaytirish bo'g'ini quvurning noto'g'ri tayanchini yoki noto'g'ri mo'ljallangan ankraj tizimini qoplay olmaydi.

4. Metall körükli kengaytiruvchi birikmalarning qanday turlari mavjud?

Turli xil kengaytiruvchi birikma konfiguratsiyalari turli xil harakat va bosim bosimi talablariga javob beradi. Ushbu farqlarni tushunish xaridorlarga tegishli mahsulotni belgilashga yordam beradi.

Har bir konfiguratsiyaning harakat qobiliyati uning geometriyasiga, konstruksiyaga, bosimga, haroratga va charchoq talablariga bog'liq. Muhandislar tekshiruvsiz individual harakat reytinglarini qo'shishdan ko'ra, ruxsat etilgan kombinatsiyalangan harakatlarni tasdiqlashlari kerak.

5. Materiallar va spetsifikatsiyalar ishlashga qanday ta'sir qiladi?

Materialni tanlash korroziyaga chidamlilik, harorat qobiliyati, moslashuvchanlik va charchoq ko'rsatkichlariga ta'sir qiladi. To'g'ri spetsifikatsiya texnologik muhitni, shuningdek ish paytida yuzaga kelgan mexanik sharoitlarni hisobga olishi kerak.

• SS304 zanglamaydigan po'latdan:Uning korroziyaga chidamliligi va harorat qobiliyati mos bo'lgan umumiy sanoat muhitlari uchun keng tarqalgan variant.
• SS316L zanglamaydigan po'latdan:Ko'pincha ma'lum korroziy muhitlarga yaxshilangan qarshilik talab qiladigan ilovalar uchun ko'rib chiqiladi.
• SS321 zanglamaydigan po'latdan:Tanlangan yuqori haroratli ilovalar uchun mos bo'lishi mumkin bo'lgan barqarorlashtirilgan zanglamaydigan po'latdan yasalgan nav.
• Inconel 625:Nikel asosidagi qotishma talab qilinadigan harorat va korroziya sharoitlari uchun hisobga olinadi.
• Hastelloy qotishmalari:Tanlangan navlar muvofiqlikni baholash sharti bilan ma'lum agressiv kimyoviy muhitlar uchun mos bo'lishi mumkin.

Tyanshunning nashr etilgan mahsulot ma'lumotlarida quyidagi odatiy variantlar ro'yxati keltirilgan. Bu mos yozuvlar diapazonlari va har bir dizayn uchun bir vaqtning o'zida baholash sifatida talqin qilinmasligi kerak.

Tanlangan birikma uchun haqiqiy ruxsat etilgan bosim, harorat va harakatni tekshirish kerak. Ushbu parametrlar bir-biriga bog'liq bo'lib, bir toifadagi eng talabchan qiymat boshqa ish sharoitlari o'zgarganda avtomatik ravishda qo'llanilmaydi.

6. Metall körükli kengaytiruvchi birikmalar qayerda ishlatiladi?

Metall ko'rgichli kengaytirish bo'g'inlari boshqariladigan quvurlar harakati va ishonchli himoya muhim bo'lgan sanoat tarmoqlarida qo'llaniladi.

• Energiya ishlab chiqarish:Bug 'liniyalari, qozon tizimlari, turbinali ulanishlar va markaziy issiqlik tarmoqlari.
• Neft va gaz:Neftni qayta ishlash zavodi quvurlari, uglevodorodlarni uzatish liniyalari va tanlangan yuqori haroratli texnologik tizimlar.
• Neft-kimyoni qayta ishlash:Ehtiyotkorlik bilan tanlangan korroziyaga chidamli materiallarni talab qiladigan kimyoviy texnologik liniyalar.
• Suvni tozalash:Harakat yoki tebranish boshqaruvni talab qiladigan nasos stantsiyalari va suv o'tkazuvchi quvurlar.
• HVAC va qurilish xizmatlari:Haroratga bog'liq quvur harakati bilan isitish, sovutish va sovutilgan suv tizimlari.
• Po'lat va metallurgiya zavodlari:Tanlangan yuqori haroratli texnologik liniyalar va sanoat egzoz bilan bog'liq quvurlar tizimlari.

For each application, engineers should evaluate fluid composition, design pressure, operating temperature, startup and shutdown cycles, vibration, and potential transient loads. Ushbu tafsilotlar metall ko'rgichli birikma mos keladimi yoki yo'qligini va qaysi konfiguratsiyani belgilash kerakligini aniqlaydi.

7. To'g'ri kengaytirish birikmasini qanday tanlaysiz?

Ishonchli tanlash jarayoni aniq operatsion ma'lumotlardan boshlanadi. Quvurning nominal diametriga qarab bo'g'inni tanlash etarli harakat qobiliyatiga yoki mos bo'lmagan bosim darajasiga olib kelishi mumkin.

1. Ishlash shartlarini aniqlang:Oddiy va maksimal bosimni, ish va dizayn haroratini, texnologik muhitni va mumkin bo'lgan vaqtinchalik sharoitlarni yozib oling.
2. Quvurlar harakatini hisoblash:Kutilayotgan eksenel, lateral va burchakli siljishni, shu jumladan tegishli kombinatsiyalangan harakatlarni aniqlang.
3. Bosim kuchini baholash:Ankraj yuklarini, yo'riqnomalar oralig'ini, qo'llab-quvvatlash tuzilmalarini va cheklangan yoki bosim muvozanatli dizayn mosligini ko'rib chiqing.
4. Materialni tanlang:Suyuqlik kimyosi, harorat va tashqi muhitga qotishma va ulanish materiallarini moslang.
5. Charchoqqa bo'lgan talablarni belgilang:Ishlash davrlarining soni va jiddiyligini hisoblang va mo'ljallangan xizmat ko'rsatish shartlariga asoslanib hisob-kitoblarni so'rang.
6. Standartlar va hujjatlarni tasdiqlang:Amaldagi dizayn standartlarini, tekshirish talablarini, materiallar sertifikatlarini va sinov yozuvlarini belgilang.
7. O'rnatish cheklovlarini ko'rib chiqing:Mavjud bo'sh joy, ulanish o'lchamlari, foydalanish imkoniyati va texnik xizmat ko'rsatish talablarini tekshiring.

Tyanshun standart va moslashtirilgan metall ko'rgichlarni kengaytirish bo'g'inlari variantlarini taqdim etadi. Nostandart tizimlar uchun quvur chizmalari va foydalanish ma'lumotlarini almashish muhandislik guruhiga kerakli konfiguratsiya va texnik xususiyatlarni baholashga yordam beradi.

8. Qanday o'rnatish va texnik xizmat ko'rsatish amaliyoti muhim?

Hatto to'g'ri ishlab chiqilgan kengaytiruvchi bo'g'in noto'g'ri o'rnatilgan bo'lsa yoki belgilangan chegaralardan tashqarida harakatlansa, muddatidan oldin ishdan chiqishi mumkin. Shuning uchun o'rnatish va texnik xizmat ko'rsatish tasdiqlangan chizmalar va ishlab chiqaruvchi ko'rsatmalariga amal qilishi kerak.

O'rnatish nazorat ro'yxati

• Siqilishlar, deformatsiyalar, korroziya va transport shikastlanishi uchun pufakchalarni tekshiring.
• Agar kerak bo'lsa, oqim yo'nalishini, yo'nalishini, ulanish o'lchamlarini va o'rnatish uzunligini tekshiring.
• Quvur ankerlari, yo'riqnomalar va tayanchlar tasdiqlangan quvur dizayniga mos kelishini tasdiqlang.
• Yuk tashish cheklovlarini faqat ishlab chiqaruvchi tomonidan belgilangan bosqichda olib tashlang.
• Quvur uchlarini burish, mo'ljalsiz yuklash yoki noto'g'ri joylashishga majburlashdan saqlaning.
• Ko'rgichlarni payvandlash cho'kmasidan, zarbadan va boshqa o'rnatish xavfidan saqlang.
• Tasdiqlangan usul yordamida belgilangan bosim yoki qochqinni tekshirish protsedurasini bajaring.

Davom etayotgan tekshiruv

Xizmat ko'rsatish vaqtida ko'rinadigan deformatsiya, korroziya, oqish, g'ayrioddiy tebranish va himoya qismlarining shikastlanishini tekshiring. Charchoq muddati yoki harakat qobiliyatiga ta'sir qilishi mumkin bo'lgan ish sharoitidagi har qanday o'zgarishlarni ko'rib chiqing. Tekshirish oraliqlari xizmatning jiddiyligi, uskunaning jiddiyligi va tegishli texnik xizmat ko'rsatish dasturiga asoslanishi kerak.

Yuqori bosimli, yuqori haroratli yoki xavfli muhit tizimlarini tekshirish va ta'mirlash tegishli xavfsizlik tartib-qoidalariga muvofiq malakali xodimlar tomonidan amalga oshirilishi kerak. Tegishli muhandislik bahosisiz shikastlangan ko'rfaz xizmatga qaytarilmasligi kerak.

9. Tez-tez so'raladigan savollar

1-savol: Metall ko'pikli kengaytiruvchi birikmaning asosiy maqsadi nima?

Uning asosiy maqsadi issiqlik kengayishi, qisqarishi yoki boshqa joy almashish natijasida kelib chiqadigan quvur harakatini moslashtirish va quvur tizimi orqali uzatiladigan yuklarni boshqarishga yordam berishdir.

2-savol: Eksenel va universal kengaytirish bo'g'inlari o'rtasidagi farq nima?

Eksenel kengaytirish bo'g'ini, birinchi navbatda, trubaning markaziy chizig'i bo'ylab siqilish va kengayishni o'z ichiga oladi. A universal expansion joint uses two bellows elements separated by a center spool to accommodate greater lateral movement, with additional angular capability depending on its design.

3-savol: Metall ko'rgichni kengaytirish uchun qaysi material eng yaxshisidir?

Har bir dastur uchun yagona eng yaxshi material yo'q. SS304, SS316L, SS321, Inconel 625 va boshqa qotishmalar turli sharoitlarda mos bo'lishi mumkin. Tanlash suyuqlikning muvofiqligi, harorat, bosim, charchoq talablari va ishlab chiqaruvchining muhandislik baholashiga asoslangan bo'lishi kerak.

4-savol: Metall ko'rgichli kengaytirgich qancha vaqt xizmat qilishi mumkin?

Service life depends on the number and magnitude of movement cycles, pressure, temperature, corrosion, vibration, installation quality, and maintenance. Umumjahon xizmat ko'rsatish muddati bahosiga tayanmasdan, belgilangan operatsion konvert uchun charchoq muddatini hisoblashni so'rang.

5-savol: Metall ko'rgichli kengaytirgich quvur tayanchlariga bo'lgan ehtiyojni bartaraf qiladimi?

Yo'q. Kengaytirish bo'g'inlari odatda mos quvur tayanchlari, ankrajlar va yo'riqnomalarga bo'lgan ehtiyojni almashtirmaydi. Ushbu komponentlar quvurlarning og'irligini, hizalanishini va harakatini nazorat qiladi, shunda qo'shma uning dizayn chegaralarida ishlaydi.

6-savol: Tianshun moslashtirilgan metall ko'pikli kengaytiruvchi bo'g'inlarni ishlab chiqishi mumkinmi?

Tyanshun mahsuloti haqida ma'lumot standart va moslashtirilgan dizaynlarni, jumladan, nostandart o'lchamlarni va turli xil materiallar variantlarini tavsiflaydi. Buyers should provide drawings, operating conditions, movement requirements, and connection details to confirm feasibility and obtain a design-specific quotation.

10. Xulosa

Metall ko'pikli kengaytirish bo'g'ini sanoat quvurlari tizimlarining muhim komponenti bo'lib, u termal harakatga mos kelishi, joy almashinuvini boshqarishi va ulangan uskunani haddan tashqari mexanik yuklardan himoya qilishi kerak. Ishonchli ishlash to'g'ri o'rnatish va qo'llab-quvvatlash dizaynini ta'minlagan holda, to'g'ri körük materialini tanlash, harakat konfiguratsiyasi, bosim darajasi va charchoq muddatiga bog'liq. Tianshun bir qator sanoat quvurlari talablari uchun standart va moslashtirilgan echimlarni taklif qiladi, uning mahsulot ma'lumotlarida tasvirlangan materiallarni kuzatish va tekshirish imkoniyatlari. Loyihangiz uchun mos konfiguratsiyani aniqlash uchun Tianshun metall körükli kengaytirish birlashmasining texnik xususiyatlarini ko'rib chiqing vaBiz bilan bog'lanishmaterial tanlash, moslashtirilgan dizayn va quvur liniyasi tizimiga moslashtirilgan yechimni muhokama qilish uchun operatsion parametrlaringiz, texnik chizmalaringiz va sotib olish talablaringiz bilan.
