Aksariyat odamlar ularni bahor ilgichlari, ba'zilari esa bahor tayanchlari deb atashadi va dalada siz ikkalasini ham eshitasiz. Tianshun’da biz nomga yopishib qolmaymiz — muhimi, quvur konstruktiv nurga osilib, termal aylanishlar bilan erkin harakatlanishi kerak bo‘lganda, yig‘ish ishlaydi. Biz 14 yildan buyon elektr stantsiyalari, neftni qayta ishlash zavodlari quvurlari va qayta ishlash liniyalari uchun qurmoqdamiz va bizning buloq ilgichlarimiz hozirda 45 dan ortiq mamlakatlarda quvurlarni ushlab turadi.
Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.
Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.
Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.
Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.
Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.
Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.
Prujinali ilgich bir vaqtning o'zida ikkita ishni bajaradi: u quvurning butun og'irligini yuqoridan ko'taradi va u kengaygan yoki qisqarganda quvur bilan birga harakatlanadi. Shunchaki osilib turadigan qattiq ilmoq tayog'idan farqli o'laroq, prujinali ilgich to'liq harakat oralig'ida ishlaydi. Bu, ayniqsa, issiqlik o'sishi tezlashishi mumkin bo'lgan baland trubaning uzun to'g'ri yo'nalishlarida juda muhimdir. Quvur qanchalik uzoqqa harakatlanishidan qat'i nazar, yuk deyarli doimiy bo'lishi kerak bo'lgan liniyalar uchun ko'plab loyihalar ularni birlashtiradi.doimiy bahor tayanchlarixuddi shu tokchada. Kamroq tanqidiy chiziqlar uchun standarto'zgaruvchan bahor tayanchlariko'pincha ishni bajaring - bir xil bahor ilmoqli uy-joy uslubi, faqat boshqa ichki bahor tartibi.
| O'zgaruvchan kamon ilgichlar jadvali | Misol |
|---|---|

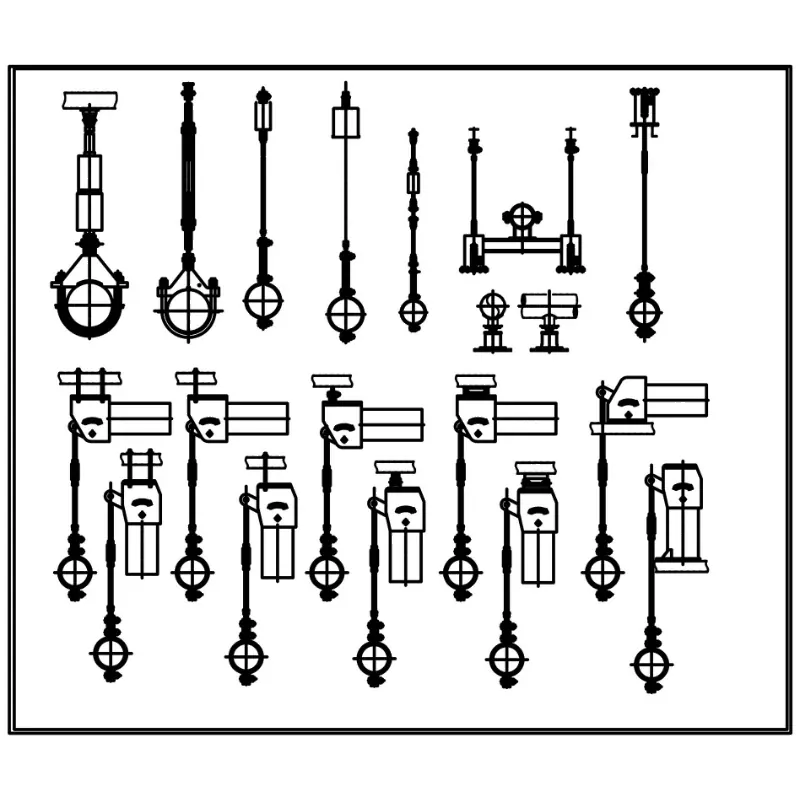

| Ilmoq turi / konfiguratsiyasi | A, B, C, D, E, F, G turlari |
| Bahor hajmi / No. | 0-son - 22-son |
| Sayohat oralig'i | 30mm, 60mm, 90mm, 120mm, 180mm |
| Operatsion yuk | 0,2 kN - 400 kN |
| O'rnatilgan yuk (sovuq yuk) | kN / kgf |
| Ishlash yuki (issiq yuk) | kN / kgf |
| Harakat yo'nalishi | Yuqoriga / pastga |
| O'zgaruvchanlik (%) | ≤ 25% (standart) |
| Yuzaki ishlov berish | Issiq bo'yalgan galv / bo'yalgan |
| Uy-joy materiali | Karbonli po'lat (Q235/Q355) |
| Doimiy buloqli ilgichlar jadvali | Misol |
|---|---|
| Model / seriya | PH, LH, CA, CS, TH |
| Yuk ko'tarish qobiliyati (ishlash) | 0,1 kN - 500 kN |
| Umumiy sayohat | 50mm, 100mm, 200mm, 400mm |
| Haqiqiy sayohat | 600 mm gacha |
| Yukning og'ishi (tolerantlik) | ±5% (standart) / ±3% (Yuqori prec.) |
| O'rnatish pozitsiyasi | Gorizontal / Vertikal |
| Uy-joy tugatish | Issiq daldırma galvanizli / epoksi |
| Ishlash harorati. | -20°C dan +80°C gacha (Atrof muhit) |
| Bahor bobini materiali | 60Si2Mn / 50CrVA |
| Yukni sozlash diapazoni | ±10% (maydonni sozlash) |
Prujinali ilgich yolg'iz ishlamaydi. Oddiy quvur tokchasida siz qattiq quvur tayanchlari va pastroq balandliklarda og'irlikni ko'taradigan quvur poyafzallari bilan birga ishlaydigan kamon ilgichlarni ko'rasiz. Yuqori haroratli ulanish nuqtalarida yoki asbob-uskuna ulanishlari yaqinida, ilmoqlar ko'pincha belgilanadi, chunki ular zamin bo'shlig'ini bo'shatadi va quvur xonasiga bir necha yo'nalishda harakat qilish imkonini beradi. Chiziq sovuq yoki sovutilganda, ilgichni oldindan izolyatsiyalangan quvur tayanchlari bilan qisqich nuqtasida ulash muzlashning oldini oladi va izolyatsiya tizimini buzilmasdan saqlaydi. Ko'pgina loyiha spetsifikatsiyalari, shuningdek, butun yig'ilishni oddiygina prujinali tayanchlar paketining bir qismi sifatida anglatadi - farq haqiqatan ham yuqoridan o'rnatilgan va pastdan o'rnatilgan.
Prujinali ilmoq shunchaki bankadagi buloq emas. Bu majlis. Bu erda biz odatda foydalanamiz:
| Qism | Materiallar opsiyalari | Eslatmalar |
|---|---|---|
| Bahor elementi | 60Si2MnA / 50CrVA kamonli po'lat | O'rnatilgan, oldindan o'rnatilgan, yuk sinovidan o'tgan |
| Uy-joy / korpus | Q235B karbonli po'lat yoki SS304 | Bo'yalgan yoki issiq galvanizli |
| Yuqori ulanish (ko'zli yong'oq / tirgak) | 45 # zarb qilingan po'lat, F304 zanglamaydigan | Tayoq o'lchamiga mos keladi |
| Ilmoq tayoqchasi va burilish | 45 # po'lat, 304 yoki 316 | Tishli to'liq uzunlikdagi, sink bilan qoplangan yoki yalang'och |
| Pastki ulanish / quvur qisqichi | Karbonli po'lat A105, SS304 | Ikki murvatli yoki uchta murvatli qisqich, agar izolyatsiya qilingan bo'lsa, astarli |
| Sayohat ko'rsatkichi / shkalasi | Alyuminiy yoki zanglamaydigan | Lazer bilan chizilgan, korpusga perchinlangan |
Har bir material partiyasida tegirmon sinov hisobotlari mavjud va biz uni issiqlik raqamiga qarab kuzatamiz. Agar sizning spetsifikatsiyangiz 3.2 sertifikatini (EN 10204) talab qilsa, biz uni qamrab oldik.
Quyidagilarni qondirish uchun bahor ilgichlarini ishlab chiqaramiz:
ANSI/MSS SP-58 - quvur tayanchlari va ilgichlar
ASME B31.3 - Texnologik quvurlar
GB/T 17116
DIN, JIS yoki kerak bo'lganda loyihaga xos xususiyatlar
Fabrikamız ISO 9001:2015 standarti bo'yicha ishlaydi, ya'ni kiruvchi xom ashyodan tortib to yakuniy yuk sinovigacha bo'lgan har bir bosqichda hujjatlashtirilgan tartib-qoidalarni anglatadi.
1-savol: Qachon taglikka o'rnatilgan kamon tayanchi o'rniga bahor ilgichidan foydalanaman?
Quvur balandlikda ishlaganda va uning ostida o'tirish uchun po'lat platforma bo'lmasa. Quvurlar tokchalari, havo liniyalari va qozonli penthaus quvurlari klassik holatlardir. Ilmoqlar yuqori po'latga biriktiriladi va quvurga tushadi. Bu bahor mexanizmi haqida emas, balki sizning qo'llab-quvvatlash nuqtangiz qaerda ekanligi haqida.
2-savol: Men ilgichda asosiy kamondagi kabi yuk oralig'ini olishim mumkinmi?
Umuman olganda, ha. Bizning o'zgaruvchan prujina ilgichlarimiz har bir ilmoqqa bir necha yuz kilogrammgacha 20+ tonnagacha yuklaydi. Doimiy bahor ilgichlari yuqoriga ko'tariladi. Agar sizga haqiqatan ham og'ir narsa kerak bo'lsa - aytaylik, bitta novda 40 tonna - biz uni qurishimiz mumkin, lekin yukni taqsimlash variantlarini ko'rib chiqishimiz uchun avval biz bilan gaplashish mantiqiyroq.
3-savol: Bahorli ilmoqlarni qanday sinovdan o'tkazasiz?
Biz kamonni belgilangan yukga o'rnatamiz, uni to'liq sayohatdan o'tkazamiz va kuchning bardoshlik ichida qolishini tekshiramiz. Doimiy prujinali ilmoqlar uchun biz yukning og'ish egri chizig'ini chizamiz va uning dizayn chegarasida tekis ekanligini tasdiqlaymiz. Sayohat tarozilari tekshiriladi va barcha ulanishlar ip sifati va payvand chokining yaxlitligi tekshiriladi.
4-savol: Sizning standart yetkazib berish vaqtingiz qancha?
Umumiy yuk oraliqlari bo'lgan standart ilgichlar uchun 20-25 kun. Agar sizga 304 zanglamaydigan uskuna, maxsus qoplamalar yoki nostandart sayohat kerak bo'lsa, 30-40 kunni ko'rsating. Katta loyiha paketlari maxsus ishlab chiqarish jadvalini oladi va biz sizga kotirovka bilan qat'iy yetkazib berish majburiyatini beramiz.
5-savol: Ular qanday jo'natiladi?
Ilmoqlar moslamalari boshqariladigan qismlarga bo'linadi - buloqli korpus, novda to'plami va qisqich - suv o'tkazmaydigan astarli yog'och qutilarga o'ralgan. Har bir sandiq ilgich yorlig'i raqami bilan etiketlanadi, shuning uchun sayt xodimlari ularni darhol quvur tayanch chizmasiga moslashtirishi mumkin.
Ko'pgina mijozlar bahor ilgichlari faqat standart katalog buyumlari sifatida keladi deb o'ylashadi. Biz shunday ishlamaymiz. Biz jo'natadigan ko'plab kamon ilgichlar kamida bitta maxsus detalga ega, xoh u:
Katta seysmik harakatga moslashish uchun kengaytirilgan sayohat
Maxsus ustki bo'shliqlar uchun maxsus novda uzunligi
Sohil yoki korroziy muhit uchun zanglamaydigan po'latdan yasalgan konstruktsiya
400 ° C dan yuqori bo'lgan liniyalar uchun yuqori haroratli bahor materiali
Maxsus bo'yoq tizimlari - epoksi, sinkga boy primer yoki dengiz qoplamasi
Quvuringizni bizning ilgichga o'rnatishingiz shart emas. Quvuringizga ilgich quramiz.
Quvurni qo'llab-quvvatlash spetsifikatsiyasini yozayotganingizni bilishga arziydigan ba'zi amaliy fikrlar:
Uzoq to'g'ri yugurishda har bir tayanch nuqtasini tuzatmang. Bahorli ilmoqlar o'sishni o'zlashtirsin va langarlarni strategik joylashtiring. Agar sizning quvur kuchlanish muhandisingiz harakat ma'lumotlarini taqdim etsa, biz qaysi ilgichlar qayerga borishini aniqlashga yordam beramiz.
Quvur izolyatsiya qilingan bo'lsa, qisqich turini va oldingi qoplamani belgilang. O'rnatishdan keyin osilgan joyda izolyatsiyani qayta jihozlash tartibsiz va qimmat.
Nam yoki qirg'oqbo'yi hududlarida tashqi o'rnatish uchun zanglamaydigan uskunani yoki hech bo'lmaganda issiq galvanizatsiyani belgilang. Karbonli po'lat tayoqlar birinchi kuni yaxshi ko'rinadi, ammo ikki yomg'irli mavsumdan keyin bunday ko'rinmaydi.
Biz birovning qismlarini qutimizga soladigan savdo shirkati emasmiz. Biz ularni Yangzhou shahridagi o'z zavodimizda ishlab chiqaramiz. Biz po'latni sotib olamiz, komponentlarni qayta ishlaymiz, buloqlarni shamollaymiz va sinovdan o'tkazamiz, birliklarni yig'amiz, ularni bo'yab, qadoqlaymiz va jo'natamiz. Sifatni yo'qotadigan o'rta bosqich yo'q.
Yillar davomida biz ishga tushirish va yillar davomida muammosiz ishlaydigan loyihalar uchun to'liq bahor ilgich paketlarini yetkazib berdik. Shuning uchun mijozlarimizning 70% dan ortig‘i qaytib kelishadi — biz eng arzon bo‘lganimiz uchun emas (biz adolatlimiz, arzon emasmiz), balki ilgichlar o‘z vaqtida paydo bo‘lgani, chizmalarga mos kelishi va o‘z ishlarini bajarishda davom etayotgani uchun.
Agar siz bahor ilgichlari, doimiy bahor tayanchlari yoki oldindan izolyatsiyalangan quvur poyabzallarini talab qiladigan loyihani narxlamoqchi bo'lsangiz, bizga ma'lumotlar varaqlari yoki belgilaringizni yuboring. Biz to'g'ri kotirovkani ishlab chiqamiz - zavoddan to'g'ridan-to'g'ri, hech qanday yashirin belgilarsiz - va agar xohlasangiz, biz sizni tanlovimiz ortidagi dizayn mantig'i bilan tanishtiramiz. Shuningdek, zavodga tashrif buyurib, ishlab chiqarish liniyasini o'zingiz ko'rishingiz mumkin.
