Bahorli ilgichni qo'llab-quvvatlash nima?
Bahorli ilgichni qo'llab-quvvatlash qanday ishlaydi?
Asosiy ishlash afzalliklari qanday?
Muhandislar qanday texnik parametrlarni tekshirishlari kerak?
Bahorli ilmoqlar qayerda ishlatiladi?
O'zgaruvchan va doimiy bahorni qo'llab-quvvatlash
Bahorli ilmoqlar qanday sinovdan o'tkaziladi?
To'g'ri qo'llab-quvvatlashni qanday tanlash kerak?
Moslashtirilgan bahor ilgich yechimini oling
Bahorli ilgichni qo'llab-quvvatlash nima?
Prujinali ilmoq - bu quvur liniyasining og'irligini ko'tarish va boshqariladigan vertikal harakatni ta'minlash uchun mo'ljallangan mexanik quvur tayanchi. Haroratning o'zgarishi, ish yuklari va boshqa xizmat ko'rsatish sharoitlari natijasida hosil bo'lgan harakatga moslashish uchun buloqning elastik harakatidan foydalanadi.
Jarayon trubkasi qizib ketganda, u kengayishi va sovuq holatidan harakatlanishi mumkin. U soviganida quvur qisqaradi. Qattiq qo'llab-quvvatlash bu harakatni cheklashi va qo'shimcha quvur kuchlanishini yaratishi mumkin. To'g'ri ishlab chiqilgan prujinali ilmoq quvurni mo'ljallangan sayohat oralig'ida harakatlanishiga imkon berib, qo'llab-quvvatlovchi kuchni ta'minlaydi.
Bu, ayniqsa, bug 'liniyalari, yuqori haroratli texnologik quvurlar, energiya ishlab chiqarish tizimlari, neft-kimyo ob'ektlari, neftni qayta ishlash zavodlari va quvur kuchlanishini loyihalashda issiqlik almashinuvini hisobga olish kerak bo'lgan boshqa qurilmalar uchun bahorga asoslangan tayanchlarni ayniqsa foydali qiladi.
Loyiha muhandislari uchun qo'llab-quvvatlash oddiy quvur hajmi bo'yicha tanlanmasligi kerak. Ish yuki, issiq va sovuq yuklar, kutilgan harakat, o'rnatish yo'nalishi, harorat, ulanish o'lchamlari va amaldagi dizayn standartlari baholanishi kerak.
Bahorli ilgichni qo'llab-quvvatlash qanday ishlaydi?
Asosiy ishlash printsipi oddiy: bahor majmuasi quvurning vertikal siljishiga imkon beradigan boshqariladigan qo'llab-quvvatlovchi kuch hosil qiladi.
- Quvur yuki uzatiladi:Ilgich quvurning og'irligi va ish yukining bir qismini qo'llab-quvvatlovchi tuzilishga o'tkazadi.
- Haroratning o'zgarishi harakatga olib keladi:Quvurning isishi yoki sovishi natijasida termal kengayish yoki qisqarish vertikal harakatga olib keladi.
- Bahor javob beradi:Bahor harakat yo'nalishi va kattaligiga qarab siqiladi yoki cho'ziladi.
- Harakat nazorat ostida qoladi:Qo'llab-quvvatlash quvurni qattiq joyga majburlash o'rniga mo'ljallangan joy o'zgartirishni o'z ichiga oladi.
- Yuk taqsimlanadi:Qo'llab-quvvatlashni to'g'ri tanlash quvur tayanchlari va ulangan uskunalarda haddan tashqari mahalliy yuklanishning oldini olishga yordam beradi.
Amaliy quvurlarni loyihalashda kamon ilgich kattaroq qo'llab-quvvatlash tizimining bir qismi sifatida ishlaydi. Quvur poyafzallari, qattiq tayanchlar, yo'riqnomalar, langarlar va boshqa komponentlar quvur kuchlanish tahlili va loyiha talablariga muvofiq birgalikda ishlatilishi mumkin.
Asosiy komponentlar nima?

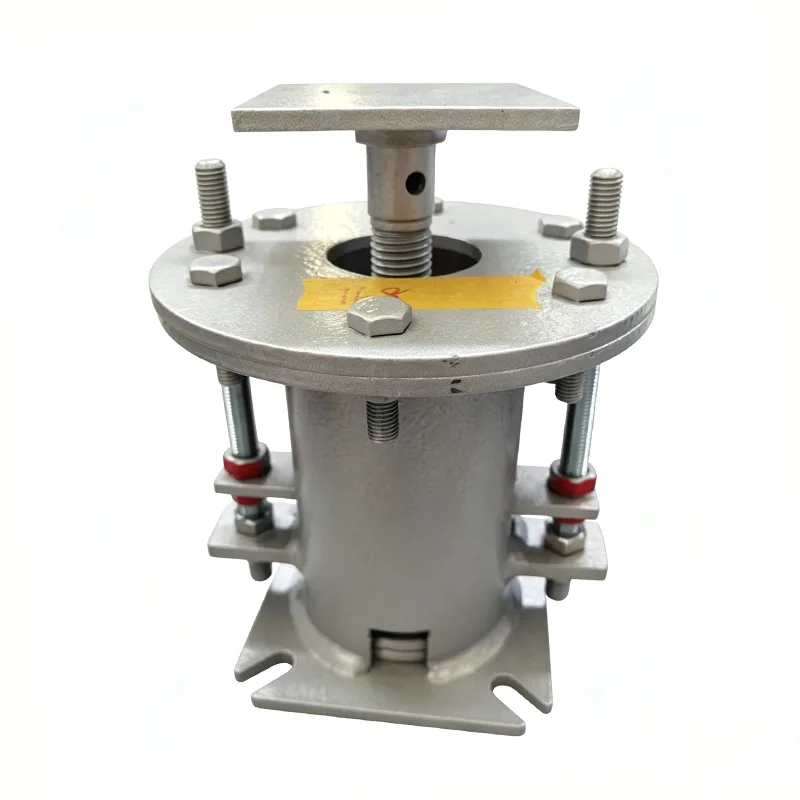

Prujinali ilgichning ishonchliligi uning kamon birikmasi, korpusi, sozlash mexanizmi va ulanish apparatlari o'rtasidagi o'zaro ta'sirga bog'liq. Oddiy konfiguratsiya quyidagi komponentlarni o'z ichiga oladi:
| Komponent | Birlamchi funktsiya | Oddiy material yoki xususiyat |
|---|---|---|
| Bahor yig'ilishi | Boshqariladigan qo'llab-quvvatlovchi kuchni ta'minlaydi va harakatga mos keladi | 60Si2MnA yoki 50CrVA kamonli po'latdir |
| Uy-joy | Bahor majmuasini himoya qiladi va joylashtiradi | Q235B yoki Q345B karbonli po'latdir |
| Sozlash vinti | O'rnatish vaqtida yuk va balandlikni sozlash imkonini beradi | Loyiha bo'yicha maxsus temir konstruktsiyasi |
| Ilmoq tayoqchasi va aksessuarlar | Qo'llab-quvvatlashni quvur liniyasi va tuzilishga ulaydi | Loyiha talablariga muvofiq tanlangan |
| Siqilish ko'rsatkichi | Haqiqiy harakat holatini ko'rsatadi | Aniq ko'rinadigan kalibrlangan ko'rsatkich |
Standart konfiguratsiyalar o'rnatish shartlariga mos kelmasa, ulanish o'lchamlari va aksessuarlar moslashtirilishi mumkin. Bu, ayniqsa, mavjud o'rnatish joylari cheklangan bo'lsa, qayta jihozlash loyihalari yoki murakkab quvur tokchalari uchun juda muhimdir.
Asosiy ishlash afzalliklari qanday?
Issiqlik harakati kompensatsiyasi
Asosiy afzallik - harorat o'zgarishidan kelib chiqqan vertikal quvur harakatini moslashtirish qobiliyati. Tianshunning standart kamon ilmoqlari dizaynlari tanlangan konfiguratsiyaga qarab 50, 80, 120, 150 va 200 mm nominal o'zgartirish imkoniyatlarini taqdim etishi mumkin.
Boshqariladigan yukni qo'llab-quvvatlash
Sanoat quvurlari texnologik suyuqliklar, izolyatsiyalash va xizmat ko'rsatish shartlarining o'zgarishi tufayli ish paytida sezilarli darajada og'irlashishi mumkin. To'g'ri belgilangan kamon yig'indisi butun ish aylanishi davomida boshqariladigan yordamni saqlab turishga yordam beradi.
Kamaytirilgan tebranish uzatish
Bahorni qo'llab-quvvatlovchi tuzilmalar quvur tebranishini strukturaviy elementlarga to'g'ridan-to'g'ri uzatishni kamaytirishga yordam beradi. Bu aylanadigan uskunalar, bug 'tizimlari, texnologik uskunalar va tebranishlarni boshqarish muhim bo'lgan boshqa qurilmalar uchun qimmatli bo'lishi mumkin.
O'rnatish moslashuvchanligi
Sozlash mexanizmlari o'rnatuvchilarga o'rnatish vaqtida qo'llab-quvvatlash pozitsiyasini va yukni nozik sozlash imkonini beradi. Bu butunlay qattiq qo'llab-quvvatlash tartibi bilan solishtirganda maydonni tekislashni soddalashtirishi mumkin.
Turli loyihalarga moslashish
Bahorli ilmoq majmualari turli yuklar, sayohat talablari, materiallar, ulanish turlari va atrof-muhit sharoitlari atrofida ishlab chiqilishi mumkin. Tianshun shuningdek, maxsus yuk, joy almashish, harorat va ulanish talablari uchun moslashtirilgan echimlarni taqdim etadi.
Muhandislar qanday texnik parametrlarni tekshirishlari kerak?
Bahorli ilgichga buyurtma berishdan oldin, muhandislar faqat quvur diametri bo'yicha birlikni tanlashdan ko'ra, haqiqiy ish sharoitlarini belgilashlari kerak. Quyidagi spetsifikatsiyalar ayniqsa muhimdir:
| Parametr | Tianshun mos yozuvlar diapazoni | Nima uchun bu muhim |
|---|---|---|
| Ish yuki | 10 N–100 000 N | Kerakli qo'llab-quvvatlovchi quvvatni aniqlaydi |
| Nominal joy almashish | 50-200 mm | Kutilayotgan quvur harakatiga mos kelishi kerak |
| Ishlash harorati | -20 ° C dan + 450 ° C gacha | Materiallar va bahor tanloviga ta'sir qiladi |
| Bahor materiallari | 60Si2MnA / 50CrVA | Mexanik va charchoq ish faoliyatini qo'llab-quvvatlaydi |
| Uy-joy materiali | Q235B / Q345B | Strukturaviy himoya va qo'llab-quvvatlashni ta'minlaydi |
| Yuzaki ishlov berish | Epoksi ruxga boy qoplama / issiq galvanizatsiya | Korroziyadan himoya qilishni yaxshilaydi |
| Amaldagi standartlar | ANSI/HG 20644, GB/T 17116, DIN 2545 | Mahsulotni loyiha spetsifikatsiyalari bilan moslashtirishga yordam beradi |
Xalqaro EPC loyihalari uchun muhandislar loyihaga xos standartlarni, materiallar sertifikatlarini, tekshirish talablarini yoki uchinchi tomon guvohligini ham belgilashlari mumkin. Ushbu talablar ishlab chiqarish boshlanishidan oldin tasdiqlanishi kerak.
Bahorli ilmoqlar qayerda ishlatiladi?
Bahor tayanchlari yukni qo'llab-quvvatlash boshqariladigan termal harakat bilan birga bo'lishi kerak bo'lgan sanoat quvurlari uchun javob beradi. Umumiy ilovalarga quyidagilar kiradi:
- Issiqlik elektr stantsiyasining bug 'va suv quvurlari
- Atom elektr stantsiyasining yordamchi quvurlari tizimlari
- Neft-kimyo texnologik quvurlari
- Neftni qayta ishlash zavodi pechlari va ustun quvurlari
- LNG va LPG terminal quvurlari
- Shahar markaziy issiqlik tarmoqlari
- Farmatsevtik jarayon quvurlari
- Oziq-ovqat mahsulotlarini qayta ishlash sanitariya quvurlari
- Yuqori haroratli va yuqori bosimli bug 'liniyalari
Kimyoviy va neft-kimyo ob'ektlari uchun sirtni himoya qilish va material tanlash ayniqsa muhim bo'lishi mumkin, chunki qo'llab-quvvatlash namlik, korroziy atmosfera yoki talab qilinadigan ish haroratiga ta'sir qilishi mumkin.
O'zgaruvchan va doimiy bahorni qo'llab-quvvatlash: Farqi nimada?
Quvurni qo'llab-quvvatlash dizaynidagi eng muhim qarorlardan biri bu dastur o'zgaruvchan yoki doimiy bahor konfiguratsiyasini talab qiladimi.
| Taqqoslash | O'zgaruvchan bahorni qo'llab-quvvatlash | Doimiy bahorni qo'llab-quvvatlash |
|---|---|---|
| Qo'llab-quvvatlovchi kuch | Bahorning harakatlanishi bilan o'zgaradi | Taxminan doimiy turish uchun mo'ljallangan |
| Oddiy foydalanish | O'rtacha issiqlik harakati | Katta harakat yoki qattiq yukni o'zgartirish talablari |
| Dizaynni hisobga olish | Ruxsat etilgan yuk o'zgarishi | Sayohat davomida doimiy yuklang |
| Oddiy dastur | Umumiy jarayon va kommunal quvurlar | Asosiy bug 'va sezgir uskuna ulanishlari |
Quvurning kuchlanish dizayni doirasida qo'llab-quvvatlovchi kuchning o'zgarishi maqbul bo'lib qolsa, o'zgaruvchan kamon tayanchi mos bo'lishi mumkin. Bog'langan uskunaning ruxsat etilgan yuk o'zgarishlari qattiqroq bo'lgan yoki sezilarli vertikal harakat kutilayotgan joylarda doimiy bahor tartibini ko'rib chiqish mumkin.
To'g'ri tanlov loyihaning quvur kuchlanish tahliliga, issiq va sovuq yuk sharoitlariga, harakat yo'nalishiga va uskunaning ko'krak cheklovlariga asoslangan bo'lishi kerak.
Bahorli ilmoqlar qanday sinovdan o'tkaziladi?
Sifatni ta'minlash ayniqsa muhimdir, chunki kamon ilgich yuk ko'taruvchi komponent hisoblanadi. Sinov nafaqat tashqi o'lchamlarni, balki materialning holatini, bahorning ishlashini, yukning harakatini va himoya qoplamasini ham tekshirishi kerak.
Oddiy tekshirish va sinov tadbirlariga quyidagilar kiradi:
- Vizual va o'lchovli tekshirish
- Pozitiv Material Identification (PMI), agar kerak bo'lsa
- Qattiqlik sinovi
- Magnit zarrachalar sinovi yoki agar mavjud bo'lsa, suyuqlik penetrant sinovi
- Bahor yukini tekshirish
- Yukni ko'chirish egri chizig'ini tekshirish
- Qoplama qalinligini tekshirish
- Yakuniy montaj tekshiruvi
Tegishli buyurtmalar uchun zavod sinovlari hisobotlari va materiallar sinovi hisobotlari berilishi mumkin. Qo'shimcha tekshirishni talab qiladigan loyihalar uchun uchinchi tomon tekshiruvi, guvohlik sinovi, material sinovi, payvandlash NDT yoki jo'natishdan oldin tekshirish ham shartnoma talablariga muvofiq tartibga solinishi mumkin.
To'g'ri kamon ilgichni qanday tanlash kerak?
To'g'ri tanlash muhandislik ma'lumotlaridan boshlanadi. Foydali spetsifikatsiyalar to'plami quyidagi ma'lumotlarni o'z ichiga olishi kerak:
- Quvur hajmi va konfiguratsiyasi
- Operatsion va o'rnatilgan yuklar
- Issiq va sovuq yuk sharoitlari
- Kutilayotgan vertikal siljish
- Harakat yo'nalishi
- Ishlash va dizayn harorati
- Kerakli o'rnatish tartibi
- Ulanish o'lchamlari
- Materiallar va qoplamaga qo'yiladigan talablar
- Amaldagi dizayn va tekshirish standartlari
Murakkab tizimlar uchun quvur kuchlanishining izometrik yoki tegishli qo'llab-quvvatlash jadvalini ta'minlash ilgich tanlashning aniqligini sezilarli darajada oshirishi mumkin. Keyin muhandislar o'zgaruvchan buloq, doimiy bahor yoki boshqa qo'llab-quvvatlash moslamasi mos keladimi yoki yo'qligini baholashlari mumkin.
Standart o'lchamlar mos bo'lmaganda, moslashtirilgan kamon ilgich echimlari maxsus yuk ko'tarish qobiliyatini, nostandart ulanishlarni, moslashtirilgan o'rnatish o'lchamlarini, korroziyaga chidamli materiallarni va yuqori yoki past haroratli muhitlar uchun dizaynlarni o'z ichiga olishi mumkin.
Bahorli ilgichni qo'llab-quvvatlash haqida tez-tez so'raladigan savollar
1. Prujinali ilmoqning asosiy maqsadi nima?
Uning asosiy maqsadi quvur liniyasi yuklarini qo'llab-quvvatlash va issiqlik kengayishi va qisqarishi natijasida boshqariladigan vertikal harakatga imkon berishdir. Shuningdek, u tebranish uzatishni kamaytirishga yordam beradi va ish paytida yanada barqaror qo'llab-quvvatlash holatini saqlab qoladi.
2. Tianshun kamon ilgich tayanchlari qanday yuk oralig'ini boshqarishi mumkin?
Yo'naltirilgan standart mahsulot assortimenti 10 N dan 100 000 N gacha bo'lgan ish yuklarini o'z ichiga oladi. Haqiqiy tanlov quvurning ish sharoitlari, yuk talablari, sayohat va loyiha dizayni ma'lumotlariga bog'liq.
3. Prujinali ilmoq qancha siljishni sig'dira oladi?
Standart nominal joy almashtirish variantlari 50 mm, 80 mm, 120 mm, 150 mm va 200 mm ni o'z ichiga oladi. Moslashtirilgan sayohat talablari haqiqiy quvur harakati bo'yicha baholanishi mumkin.
4. Bahorni yig'ish uchun qanday materiallar odatda qo'llaniladi?
Umumiy bahor materiallari 60Si2MnA va 50CrVA ni o'z ichiga oladi. Uy-joy materiallari Q235B va Q345B uglerod po'latini o'z ichiga olishi mumkin, sirtni ishlov berishda epoksi ruxga boy qoplamalar yoki issiq daldırma galvanizatsiyasidan foydalanish mumkin.
5. Qachon doimiy bahor tayanchini hisobga olish kerak?
Agar quvur liniyasi sezilarli vertikal harakatga duchor bo'lsa yoki ulangan uskunalar loyihalashtirilgan sayohat davomida taxminan doimiy bo'lib qolishi uchun qo'llab-quvvatlovchi kuchni talab qilganda doimiy bahor tayanchini hisobga olish mumkin. Yakuniy tanlov quvurlarning kuchlanish tahlili va loyiha talablariga muvofiq bo'lishi kerak.
6. Bahorli ilmoq tayanchlarini moslashtirish mumkinmi?
Ha. Moslashtirish yuk va joy o'zgartirish talablarini, material tanlashni, ulanish turlarini, o'rnatish o'lchamlarini, atrof-muhit sharoitlarini va boshqa loyihaga xos talablarni qamrab olishi mumkin.
Moslashtirilgan bahor ilgich yechimini oling
Ishonchli bahorni qo'llab-quvvatlash tizimi aniq muhandislik ma'lumotlari, tegishli material tanlash, nazorat ostida ishlab chiqarish va hujjatlashtirilgan sinovdan boshlanadi. Tianshun bahorni qo'llab-quvvatlash ishlab chiqarish tajribasini sanoat quvurlari ilovalari uchun moslashtirilgan muhandislik xizmatlari bilan birlashtiradi. Agar siz energiya, neft-kimyo, neftni qayta ishlash zavodi, LNG, isitish, farmatsevtika yoki boshqa quvurlar loyihasini rejalashtirmoqchi bo'lsangiz, yuk, joy almashish, harorat, ulanish va miqdor talablarini muhandislik guruhi bilan baham ko'ring. Tianshun Spring Hanger Support yoki haqida ko'proq bilib olingBiz bilan bog'lanishloyihaga oid tavsiya va kotirovka uchun.
