Issiqlikni saqlash va dalaga tez o'rnatish uchun issiqlik tejamkor oldindan izolyatsiyalangan quvur tayanchlari

Agar siz nam kunida sovutilgan suv liniyasi yonidan o'tayotgan bo'lsangiz va quvur tayanchining atrofida nam yamoqni ko'rgan bo'lsangiz, oldindan izolyatsiya qilingan quvur tayanchi nimani oldini olish uchun mo'ljallanganligini aniq ko'rgansiz. AtTyanshun, biz bu tayanchlarni sovuq liniyalar, kriogen quvurlar va issiq texnologik liniyalar uchun qilamiz, bu erda izolyatsiya qo'llab-quvvatlash nuqtasi orqali uzluksiz qolishi kerak. 14 yil davomida biz ularni LNG terminallariga, tuman sovutish zavodlariga, oziq-ovqat mahsulotlarini qayta ishlash korxonalariga va sovuq quvur va havo havosi uchrashadigan boshqa joylarga jo'natdik.

Standart quvur poyafzal yoki quvur tayanchi izolyatsiyalanmagan chiziqlar uchun yaxshi ishlaydi, lekin siz izolyatsiyani qo'shsangiz, muammo yuzaga keladi: qo'llab-quvvatlash nuqtasi issiqlik ko'prigiga aylanadi. Sovuq chiziqda bu kondensatsiya, muz to'planishi va oxir-oqibat korroziyani anglatadi. Issiq liniyada bu issiqlikning to'g'ridan-to'g'ri strukturaviy po'latga oqib chiqishi uchun yo'l. Oldindan izolyatsiya qilingan quvur tayanchi buni qo'llab-quvvatlovchi poyabzalning o'ziga qattiq izolyatsiya blokini o'rnatish orqali hal qiladi - quvur izolyatsiyalangan bo'lib qoladi, yuk ko'tariladi va shudring nuqtasi tegishli joyda qoladi.

Oldindan izolyatsiyalangan quvurlarni qo'llab-quvvatlovchilar faqat atrofidagi metall qavs bilan izolyatsiyalash emas. Ular yuk ko'taruvchi strukturaviy elementlar bo'lib, ular har qanday quvur poyafzallari kabi bir xil og'irlik, harakat va vaqti-vaqti bilan zarba yuklarini ko'tarishlari kerak. Chiziq termal harakatni o'zlashtirishi kerak bo'lgan vertikal yugurishlarda biz ko'pincha ularni yonma-yon etkazib beramizbahor ilgichlariyokio'zgaruvchan bahor tayanchlari. Uzun gorizontal tokchalarda ular kritik ulanish nuqtalarida doimiy bahor tayanchlari bilan birga ishlaydi va sovuq quvur hamma joyda to'liq qo'llab-quvvatlanishi va to'liq izolyatsiya qilinishiga ishonch hosil qiladi.

Biz ishlab chiqaradigan standartlar

ANSI/MSS SP‑58 - Quvur tayanchlari va ilgichlar

ASME B31.3 va B31.1 - Jarayon va quvvat quvurlari

EN 13480 - Metall sanoat quvurlari (agar kerak bo'lsa)

GB/T 17116 - Quvurlar uchun Xitoy standarti

Bizning zavod sifat tizimi ISO 9001: 2015 sertifikatiga ega va biz har bir buyurtma bilan to'liq materiallarning kuzatilishini ta'minlaymiz. LNG va kriyojenik loyihalar uchun biz po'lat komponentlar uchun past harorat ta'sirini tekshirish sertifikatlarini ham kiritishimiz mumkin.

Umumiy savollar

1-savol: Qanday izolyatsiya qalinligi kerakligini qanday bilsam bo'ladi?

Qo'llab-quvvatlashning izolyatsiyasining qalinligi quvur izolyatsiyasining qalinligiga mos kelishi yoki bo'shliqni yaratmaslik uchun biroz kamroq (lekin ko'p emas) bo'lishi kerak. Agar quvuringizda 80 mm ko'pikli shisha bo'lsa, biz poyabzal ichiga kamida 70-80 mm izolyatsiya qo'yamiz. Aniq raqam issiqlik o'tkazuvchanligi talabiga va sirt kondensatsiyasi xavfiga bog'liq. Izolyatsiya spetsifikatsiyangizni bizga yuboring, biz uni moslashtiramiz.

2-savol: Oldindan izolyatsiyalangan quvur tayanchlari issiq liniyalarga ishlov bera oladimi yoki ular faqat sovuq uchunmi?

Ikkalasi ham. Ular bug 'va issiq yog' liniyalarida issiqlik yo'qotilishini oldini oladi, xuddi sovuq liniyalarda kondensatsiyani oldini oladi. 200 ° C dan yuqori haroratli ilovalar uchun biz yuqori haroratlarda buzilmaydigan mineral jun yoki kaltsiy silikat kabi izolyatsiya materiallarini tanlaymiz.

3-savol: Ushbu tayanchlar dalada payvandlanadimi yoki ular to'liq yig'ma sifatida keladimi?

Oldindan izolyatsiyalangan tayanchlarimiz, odatda, payvandlash yoki quvurga mahkamlash uchun to'liq yig'ilish sifatida taqdim etiladi. Izolyatsiya bloki po'lat egarga oldindan bog'langan va bug 'to'sig'i zavod muhrlangan. Bu saytdagi standart poyabzal atrofida izolyatsiya qutisini qurish bilan solishtirganda katta miqdordagi dala mehnatini tejaydi.

4-savol: Siz toymasin oldindan izolyatsiyalangan quvur tayanchini loyihalashtira olasizmi?

Ha. Biz PTFE slayd plitasini taglik plitasining pastki qismiga bog'laymiz yoki sayqallangan zanglamaydigan po'latdan yasalgan sirtni ta'minlaymiz. Bu quvurning to'liq izolyatsiyalangan holda eksenel harakatlanishiga imkon beradi. Shuningdek, biz trubaning kuchlanish harakati talablariga muvofiq ishlab chiqilgan lateral to'xtash joylari bilan boshqariladigan versiyalarni taklif etamiz.

5-savol: Bularni izolyatsiyaga zarar bermasdan qanday jo'natish mumkin?

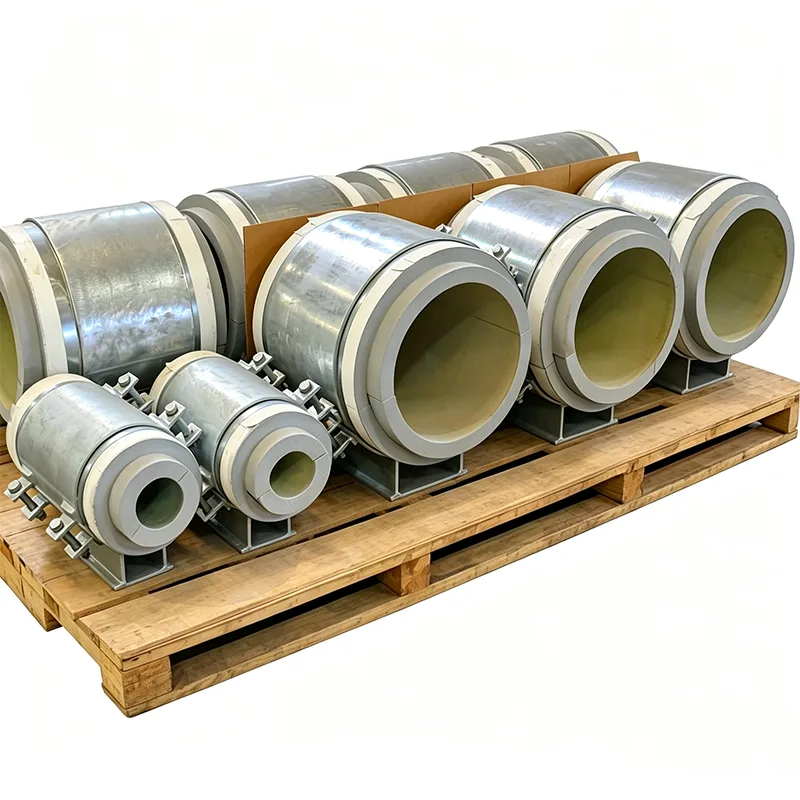

Izolyatsiya bloki po'lat egarning ichiga chuqurlashtirilgan va taglik plitasi bilan himoyalangan. Bundan tashqari, biz vaqtincha chekka himoyasini qo'shamiz va har bir tayanchni yog'och qutiga yoki izolyatsiya atrofida ko'pik bilan qoplangan taglikka o'ramiz. Biz ulardan minglablarini Yaqin Sharq va Janubi-Sharqiy Osiyoga jo'natdik va kondensatsiyadan zararlangan izolyatsiya biz ko'rayotgan muammo emas.

Sinov va sifat kafolati

Har bir oldindan izolyatsiyalangan quvur tayanchi o'lchovli tekshiruvdan tashqari tekshiruvlardan o'tadi:

Izolyatsiya partiyasining bosim kuchini tekshirish

Yopiq hujayrali ko'piklar uchun suvni singdirish testi (ASTM C272 yoki shunga o'xshash)

Izolyatsiya va po'lat egar o'rtasidagi bog'lanish yaxlitligi (vizual va mexanik musluk sinovi)

Egar radiusi, taglik tekisligi va murvat teshiklarining tekisligini o'lchovli tekshirish

Bug 'to'sig'ining uzluksizligini tekshirish

Muhim yoki prototip buyurtmalar uchun to'liq yig'ishda yuk ko'taruvchi sinov

Hujjatlarga po'lat va izolyatsiya uchun materiallar sertifikatlari, sinov xulosasi va qadoqlashdan oldin har bir tegli tayanchning fotosurati kiradi.

Biz taqdim etamiz xususiylashtirish

Oldindan izolyatsiyalangan quvur tayanchlari deyarli har doim odatiy holdir. Biz ishlab chiqargan ba'zi o'zgarishlar:

Katta diametrli LNG quvurlari uchun katta o'lchamli egarlar (60 dyuymgacha)

Integratsiyalashgan izolyatsiya blokli vertikal ko'taruvchi tayanchlar

Ruxsat etilgan nuqtalar uchun ankraj tipidagi oldindan izolyatsiyalangan tayanchlar

Yong'inga chidamli zonalar uchun yong'inga chidamli izolyatsiya (mineral jun yoki intumescent qoplamali ko'pik)

Sohil yoki dengizda o'rnatish uchun zanglamaydigan po'latdan yasalgan egar va jihozlar

Mavjud jonli liniyalarga kesishsiz qayta jihozlash uchun ajratilgan qobiqli dizayn

Izolyatsiyangizni bizning yordamimizga moslashtirishingiz shart emas. Biz sizning izolyatsiyangiz atrofida tayanchni quramiz.

Haqiqiy o'rnatishlardan biz o'rgangan narsalar

Har doim bug 'to'sig'ini hisobga oling. Sovuq chiziqlarda, agar muhr mukammal bo'lmasa, namlik izolyatsiya blokiga kirib boradi va izolyatsiya nam bo'lgach, uning issiqlik ko'rsatkichlari jarlikdan tushadi. Biz chekka muhrlanishga alohida e'tibor beramiz va sayt jamoasiga payvandlashdan oldin va keyin to'siqni tekshirishni tavsiya qilamiz.

Vertikal quvurlarda oldindan izolyatsiyalangan quvur tayanchi gorizontaldan ko'ra boshqa yukni o'tkazish tartibini talab qilishi mumkin. Izolyatsiya bloki gorizontal chiziqlar uchun siqilishda to'liq og'irlikni ko'taradi, lekin vertikal chiziqlar uchun qo'llab-quvvatlash ko'pincha izolyatsiyadan o'tib ketadigan po'latdan yasalgan yoqa kerak bo'ladi. Buni dizaynga kiritishimiz mumkin.

Agar quvur gidrotestdan o'tkazilsa, sinov paytida quvur atrof-muhit haroratida bo'ladi va terlashi mumkin. Bu normal holat, lekin bu ko'plab sayt jamoalari qo'llab-quvvatlashda kondensatsiyani birinchi marta ko'rishlari. O'rnatish qo'llanmasida buni tushuntirib beradigan eslatma juda ko'p keraksiz so'rovlarni saqlashi mumkin.

Buyurtma berishda bizga quvur jadvalini, izolyatsiya turini va qalinligini va dizayn harakatini (surma bo'lsa) bering. Ushbu uchta ma'lumot nuqtasi bizga birinchi kotirovkada oldinga va orqaga qarab texnik jihatdan ishonchli dizaynni taklif qilish imkonini beradi.

Nima uchun oldindan izolyatsiyalangan quvurlar uchun Tianshun?

Oldindan izolyatsiyalangan quvur tayanchi konstruktiv muhandislik va issiqlik dizayni kesishmasida joylashgan. Ikkala qismni noto'g'ri qabul qiling va qo'llab-quvvatlash mexanik ravishda ishlamay qoladi yoki namlikni so'rib oladi va izolyatsiyani to'xtatadi. Biz 14 yildan beri ikkala qismni ham to‘g‘ri ishlab kelmoqdamiz va Yangzhoudagi fabrikamiz ularni samarali qurish uchun ishlab chiqarish liniyasiga ega - po‘lat egarni kesishdan tortib, izolyatsiyani yopishtirish va bug 'to'sig'ini yopishtirishgacha.

Buyurtmalarimizning 70% dan ortig'i bizni bir marta sinab ko'rgan va yana qaytib kelgan mijozlardan keladi. Biz oldindan izolyatsiyalangan tayanchlarni global miqyosda jo'natamiz, ular ko'pincha quvur tayanchlarimiz, prujinali ilgichlar va doimiy buloq tayanchlari bilan birga keladi, shuning uchun butun quvur tayanch paketi birga keladi, etiketlanadi va o'rnatishga tayyor.

Agar keyingi loyihangizda qo'llab-quvvatlash nuqtalarida to'g'ri issiqlik izolyatsiyasiga muhtoj bo'lgan sovuq liniyalar, kriogen liniyalar yoki izolyatsiyalangan issiq liniyalar bo'lsa, bizga izolyatsiyalash xususiyatlari va quvurlarni qo'llab-quvvatlash ro'yxatini yuboring. Biz aniq yetkazib berish jadvali bilan zavodga to'g'ridan-to'g'ri narx taklifini ishlab chiqamiz. Har doimgidek, fabrikamizga tashrif buyurib, ushbu tayanchlarni jo'natishdan oldin qanday qurishimiz va sinab ko'rishimizni tomosha qilishingiz mumkin.
