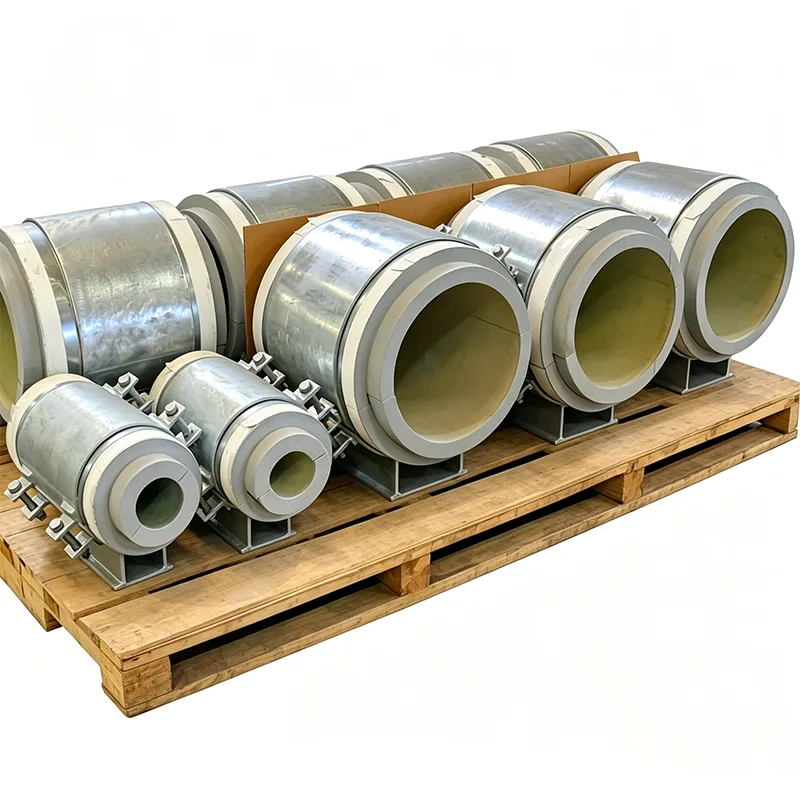

Neft va gaz uchun oldindan izolyatsiyalangan quvurlarni qo'llab-quvvatlaydi

Neft va gaz quvurlari nafaqat mahsulotdan ko'proq harakat qiladi. Ular quyilish nuqtasidan yuqori bo'lishi kerak bo'lgan mumga moyil bo'lgan xom ashyoni, sovuq joyda korroziy gidratlarni hosil qilishi mumkin bo'lgan ho'l gazni va haroratning tez o'zgarishi orqali aylanadigan yuqori bosimli kondensatni harakatga keltiradi. Ushbu xizmatlarda izolyatsiyalanmagan quvur tayanchi energiya oqishidan ko'ra ko'proq - bu jarayon xavfsizligi xavfi va korroziyaning boshlang'ich nuqtasi. To'g'ri oldindan izolyatsiyalangan tayanch sovuq ko'prikni yo'q qiladi, bug 'o'tkazmaydigan konvertni birlashtiradi va bitta yuk bilan sinovdan o'tgan yig'ilish sifatida saytga keladi. Dalada ishlab chiqarilgan izolyatsiya yo'q. Hech qanday taxmin yo'q.

Yangzhou Tianshun 2012 yildan beri yuqori, o'rta va quyi oqimdagi neft va gaz loyihalari uchun oldindan izolyatsiyalangan tayanchlarni yetkazib beradi. Bizning yig'ilishlarimiz hozirda 45 dan ortiq mamlakatlarda cho'l ishlab chiqarish kollektorlari, dengiz platformasi ko'targichlari va neftni qayta ishlash zavodining bug 'izlanish liniyalarida xizmat ko'rsatmoqda. Biz ularni neft va gaz quvurlarini ajratib turadigan muayyan muammolarni hal qilish uchun quramiz: nordon xizmat ko'rsatish materiallari, reaktiv yong'inga chidamliligi va uglevodorodlar singib ketganda buzilmaydigan izolyatsiya.

Nordon va korroziy muhit uchun tanlangan materiallar

Neft va gaz inshootida qo'llab-quvvatlovchi po'lat H₂S, xloridlar va tuz bilan to'ldirilgan havoga ta'sir qilishi mumkin - ba'zan uchtasi birdaniga. Biz material tanlashda tavakkal qilmaymiz. Nordon xizmat ko'rsatish uchun biz NACE TM0284 bo'yicha HIC sinovidan o'tgan (Vodorod bilan bog'liq bo'lgan yorilish) uglerodli po'lat plitalar va qismlarni manba qilib olamiz va tayyor tayanch NACE MR0175 / ISO 15156 bilan to'liq muvofiq ravishda ta'minlanishi mumkin. Xloridlar asosiy tashvish bo'lgan joylarda - dengiz qirg'og'i ustki qismlari13 qo'llab-quvvatlash tanasi uchun po'lat va A4-80 murvat, galvanik korroziya xavfini yo'q qiladi.

Izolyatsiya blokining o'zi uglevodorodlarning singishiga qarshilik ko'rsatish uchun yopiq hujayradan iborat. Xom, kondensat yoki yoqilg'i moyini olib o'tadigan liniyalar uchun biz yog'ni yutib yuboradigan va issiqlik xususiyatlarini yo'qotadigan ochiq hujayrali materiallardan qochamiz. Uyali shisha va yuqori zichlikdagi PIR bizning asosiy tanlovimiz bo'lib, ular to'kilmasin kutilayotgan ta'sirga kimyoviy muvofiqligi tekshirilgan.

Issiqlikni jarayonga kerak bo'lgan joyda saqlash

Neft va gaz uchun oldindan izolyatsiyalangan quvur tayanchlari har doim ham bug 'haroratida ishlamaydi, lekin ular ko'pincha isitiladi yoki tarkibni oqishi uchun kuzatiladi. Issiqlikning bir nuqtada chiqib ketishiga imkon beruvchi qo'llab-quvvatlash, mum cho'kishi, gidrat shakllanishi yoki yopishqoqlikning oshishiga olib keladigan mahalliy sovutishga olib kelishi mumkin. Oldindan izolyatsiya qilingan tayanchlarimiz maxsus dizayn harorati uchun tanlangan yuk ko'taruvchi izolyatsiya blokidan foydalanadi:

Noldan 85 ° C gacha: gazni qayta ishlash sovuq qutilari, LPG saqlash va sovutilgan suv uchun gazni quritish moslamalari uchun yuqori zichlikli PIR.

140 ° C gacha: kuzatilgan xom liniyalar va issiq moy tizimlari uchun yuqori haroratli PIR.

400 ° C gacha: bug 'izlanuvchi bitum liniyalari, termal yog'li isitgichlar va neftni qayta ishlash quvurlari uchun kaltsiy silikat.

Blok qalinligi quvur izolyatsiyasining spetsifikatsiyasiga to'liq mos keladi va bosim kuchi to'liq gidrotest yukiga nisbatan tekshiriladi - chunki ishga tushirish paytida ezilgan blok hech narsani izolyatsiya qilmaydi.

Vaqtni sotib oladigan yong'indan himoya qilish

Dengiz platformasida yoki gaz zavodida yong'in paytida qulab tushadigan qo'llab-quvvatlash moslamasi quvurdan cheklovni olib tashlaydi, bu esa yorilish va kuchayishiga olib keladi. Biz passiv yong'indan himoya qilishni to'g'ridan-to'g'ri oldindan izolyatsiya qilingan tayanchga birlashtira olamiz: po'lat taglik va qoplama ostidagi yon devorlarga intumescent yoki endotermik mat bog'langan va yig'ish reaktiv yong'in (ISO 22899) yoki portlash (ISO 22899) (cellos. Bu qo'llab-quvvatlashni energiyani tejovchi komponentga emas, balki xavfsizlik tizimining bir qismiga aylantiradi.

Zavodda o'rnatilgan bug 'to'sig'i saytning CUI xavfini yo'q qiladi

Izolyatsiya ostidagi korroziya ko'plab neft va gaz zavodlarida eng qimmat tekshirish va ta'mirlash elementidir. Bu deyarli har doim bug 'to'sig'i qo'lda kesilgan va bir necha yozdan keyin yopishqoqlikni yo'qotadigan lenta bilan yopishtirilgan qo'llab-quvvatlash penetratsiyasidan boshlanadi. Bizning tayanchlarimiz qo'llab-quvvatlash korpusiga zavod tomonidan payvandlangan uzluksiz metall muhrlangan yoqa bilan birga keladi. Sayt ekipaji quvur izolyatsiyasi ko'ylagini to'g'ridan-to'g'ri ushbu yoqaga o'tkazadi va uni belgilangan yopishtiruvchi yoki siqish tasmasi bilan yopishadi. Natijada tashqi tomondan vizual tarzda tekshirilishi mumkin bo'lgan bug 'o'tkazmaydigan o'tish - va bu ikki yildan keyin ochilmaydi.

Hujjatlar har qanday auditor uchun tayyor

Biz neft va gaz loyihasiga etkazib beradigan har bir oldindan izolyatsiyalangan quvur tayanchlari quyidagilarni o'z ichiga oladi:

EN 10204 Nordon xizmat ko'rsatilgan HIC test natijalari bilan 3.1-toifa material sertifikatlari.

Siqilish kuchi, issiqlik o'tkazuvchanligi va yong'in darajasiga ega bo'lgan izolyatsiya bloklari ma'lumotlar jadvallari.

Agar so'ralsa, PT/MT va rentgenografiyani o'z ichiga olgan har qanday payvand choklari uchun NDT hisobotlari.

Yakuniy o'lchovli tekshiruv va yuk sinovi sertifikatlari.

Idoralar belgisi va EI 305/2011 bo'yicha ishlash deklaratsiyasi, agar kerak bo'lsa.

Odatda neft va gaz ilovalari

Quduq qazish kollektorlari va yig'ish liniyalari (quruqda va dengizda)

Gazni suvsizlantirish va kislota gazini olib tashlash moslamalari

LPG va NGL saqlash va uzatish quvurlari

Neftni qayta ishlash zavodining texnologik birliklari: xom distillash, gidrokreking, reforming

Bitum va og'ir yog'li isitiladigan liniyalar

Offshore platformasi tepalari va FPSO jarayon modullari

Nima uchun Tianshun neft va gazni oldindan izolyatsiya qilingan tayanchlar uchun?

Biz neft va gazni qo'llab-quvvatlash spetsifikatsiyasi moddiy talablar, NACE muvofiqligi qoidalari va yong'indan himoya qilish talablari bilan zich ekanligini tushunamiz. Bizning muhandislarimiz bitta chizma yaratishdan oldin ushbu xususiyatlarni satr bilan o'qiydilar. Biz har bir qutini tekshiradigan bitta yig'ilishni yetkazib berish uchun quvur sinfingiz, izolyatsiyalash standarti va konstruktiv yuklanishni o'zaro bog'lashimiz mumkin - va biz buni tasdiqlovchi hujjatlar bilan qo'llab-quvvatlaymiz. Bizning mijozlarimizning 70% dan ortig'i keyingi loyiha uchun qaytib kelishadi, bu biz taklif qila oladigan eng kuchli guvohlikdir.

TSS

Savol: Sizning qo'llab-quvvatlashlaringiz nordon xizmat ko'rsatish muhitida ishlatilishi mumkinmi?

Javob: Ha. Biz nordon gaz va xom neftni qo'llash uchun HIC sinovidan o'tgan po'lat va NACE MR0175/ISO 15156 muvofiqligini ta'minlaymiz.

Savol: Siz yong'inga chidamli versiyalarni taklif qilasizmi?

Javob: Ha. Biz reaktiv yong'in (H-60 yoki J-60) yoki tsellyulozali yong'in uchun baholangan passiv yong'indan himoya qilishni birlashtira olamiz, bu esa nominal davrda yuk ko'taruvchi butunlikni saqlab qoladi.

Savol: Izolyatsiyani yog 'yoki kimyoviy moddalarni yutishini qanday oldini olasiz?

Javob: Biz suyuq uglevodorodning singishiga qarshilik ko'rsatadigan uyali shisha yoki PIR kabi yopiq hujayrali materiallardan foydalanamiz. Himoya to'siqsiz neft va gaz uchun ochiq hujayrali izolyatsiya hech qachon belgilanmaydi.

Savol: Tayanchlar og'ir devorli quvurdan yuqori nuqta yuklarini ko'tara oladimi?

Javob: Albatta. Ham ish, ham gidrotest sharoitida rulman bosimini hisoblab chiqamiz va shunga mos ravishda izolyatsiya blokining sinfini tanlaymiz.
