O'zgaruvchan bahor tayanchlari sifatida ham tanilgan o'zgaruvchan kamon ilgichlar sanoat quvurlari tizimlarida quvurlarni qo'llab-quvvatlashning eng keng tarqalgan turi hisoblanadi. Ular issiqlik kengayishi yoki qisqarishi tufayli quvur vertikal ravishda harakatlanayotganda bahorning burilishi bilan mutanosib ravishda o'zgarib turadigan qo'llab-quvvatlovchi kuchni ta'minlaydi. Issiqlik almashinuvi o'rtacha bo'lgan va boshqariladigan miqdordagi yuk o'zgarishi maqbul bo'lgan ilovalar uchun o'zgaruvchan kamon ilgichlar doimiy bahor tayanchlari bilan solishtirganda tejamkor va ixcham yechim taklif qiladi.
tomonidan ishlab chiqarilganYangzhou Tianshun quvur liniyasi texnologiyasi, bizning o'zgaruvchan kamon ilgichlarimiz mustahkam po'lat korpusga joylashtirilgan yuqori sifatli qotishma po'latdan yasalgan buloqlardan foydalanadi. Quvur o'rnatilgan joyidan yuqoriga yoki pastga qarab harakatlanayotganda, bahor mos ravishda siqiladi yoki cho'ziladi, harakatlanish masofasi va bahor tezligiga to'g'ridan-to'g'ri mutanosib ravishda reaktsiya kuchini o'zgartiradi. Har bir birlik zavodda belgilangan sovuq yuk, issiq yuk va harakat yo'nalishi bo'yicha sozlangan bo'lib, o'rnatishdan foydalanishgacha prognoz qilinadigan ishlashni ta'minlaydi.
Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.
Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.
Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.
| O'zgaruvchan kamon ilgichlar jadvali | Misol |
| Ilmoq turi / konfiguratsiyasi | A, B, C, D, E, F, G turlari |
| Bahor hajmi / No. | № 0 - № 22 |
| Sayohat oralig'i | 30mm, 60mm, 90mm, 120mm 180 mm |
| Operatsion yuk | 0,2 kN - 400 kN |
| O'rnatilgan yuk (sovuq yuk) | kN / kgf |
| Ishlash yuki (issiq yuk) | kN / kgf |
| Harakat yo'nalishi | Yuqoriga / pastga |
| O'zgaruvchanlik (%) | ≤ 25% (standart) |
| Yuzaki ishlov berish | Issiq bo'yalgan galv / bo'yalgan |
| Uy-joy materiali | Karbonli po'lat (Q235/Q355) |
O'zgaruvchan kamon ilgichni tanlashda asosiy parametr yukning o'zgarishi foizidir - sovuq va issiq yuk o'rtasidagi farq ish yukiga bo'linadi. Ko'pgina muhandislik spetsifikatsiyalari ushbu qiymat umumiy xizmat ko'rsatish uchun 25% dan va muhim uskunalar ulanishlari uchun 6% dan past bo'lishini talab qiladi. Yukning o'zgarishi maqbul chegaralardan oshib ketadigan joy o'zgarishi etarlicha katta bo'lsa, uning o'rniga doimiy kamon ilgichlar belgilanadi.
Bizning standart o'zgaruvchan kamon tayanchlarimiz to'liq ish diapazoni bo'ylab odatdagi loyiha chegaralarida yuk o'zgarishini ushlab turish uchun mo'ljallangan va har bir birlik bahor tezligi, sovuq yuk sozlamalari va to'g'ridan-to'g'ri o'rnatish va ishga tushirish uchun harakat yo'nalishi bilan aniq belgilangan.
Biz standart prujina o'lchamlari bo'yicha taxminan 0,02 kN dan 40 kN gacha yuk ko'tarish qobiliyatini qoplaydigan bir nechta o'rnatish konfiguratsiyasidagi o'zgaruvchan kamon ilgichlarni taklif qilamiz. Standart sayohat diapazonlari 30 mm, 60 mm, 90 mm, 120 mm va 150 mm ni o'z ichiga oladi, so'rov bo'yicha maxsus sayohatlar mavjud.
Bahor elementlari 60Si2Mn yoki 50CrVA kamonli po'latdan ishlab chiqariladi va korpuslar korroziy muhitlar uchun issiq galvanizli, epoksi bo'yalgan yoki zanglamaydigan po'latdan yasalgan qoplamalarda mavjud. Standart birliklar -20 ° C dan + 200 ° C gacha bo'lgan muhitning ish harorati uchun baholanadi, o'choq va qozon quvurlari kabi haddan tashqari issiqlik ilovalari uchun yuqori haroratli qotishma kamon variantlari mavjud.

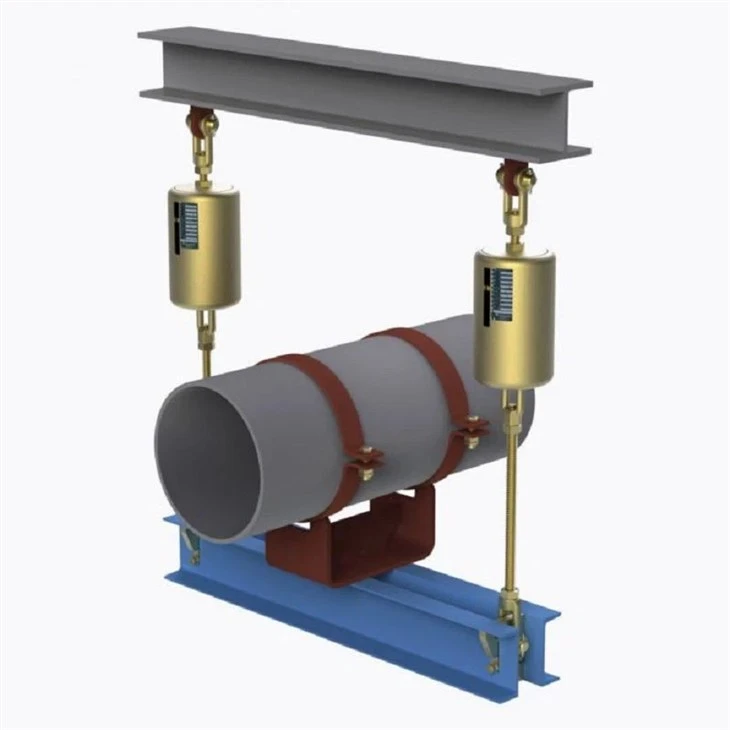

Har bir o'zgaruvchan kamon tayanchi sayohat shkalasi, yuk ko'rsatkichi va yuqori va pastki to'xtash plitalari bilan jihozlangan. Yuqori va pastki qismdagi tishli novda ulanishlari o'rnatish vaqtida oddiy vertikal sozlash imkonini beradi va yuk sozlamalari sayt ma'lumotlariga muvofiq tekshirilishi mumkin.
Bizning o'zgaruvchan kamon ilgichlarimiz GB/T 17116.1/.2/.3 bo'yicha ishlab chiqarilgan va MSS SP-58, ASME B31.1, ASME B31.3 va EN 13480-3 kabi xalqaro standartlar bilan to'liq almashtirilishi mumkin. Materialning izlanishi ishlab chiqarish davomida saqlanadi va barcha buloqlar yig'ilishdan oldin oldindan sozlash va yuk sinovidan o'tadi.
Ixtisoslashgan loyihalar uchun biz zanglamaydigan po'latdan yasalgan kamon ilgichlar, izolyatsiyalangan quvurlarni qo'llab-quvvatlash agregatlari va dengiz, dengiz yoki tuzsizlantirish xizmati uchun maxsus qoplamali agregatlarni etkazib beramiz. Shuningdek, biz to'liq chiziqli qo'llab-quvvatlash echimlari uchun o'zgaruvchan prujina ilgichlar qatorimiz bilan to'g'ridan-to'g'ri integratsiyalashgan oldindan izolyatsiyalangan quvur tayanchlari va quvur poyafzal tayanchlarini ishlab chiqaramiz.
O'zgaruvchan kamon tayanchlarivertikal issiqlik harakati sodir bo'ladigan deyarli barcha turdagi texnologik va kommunal quvurlarga o'rnatiladi. Keng tarqalgan ilovalar orasida elektr stantsiyasining bug 'va ozuqa suvi liniyalari, neftni qayta ishlash jarayoni quvurlari, kimyoviy zavodning issiqlik almashinuvchi halqalari, markaziy issiqlik tarmoqlari va yirik tijorat binolaridagi HVAC tizimlari kiradi. Ular, shuningdek, faqat tanlangan nuqtalar harakat kompensatsiyasini talab qiladigan liniyalarda qattiq quvur tayanchlari bilan birga ishlatiladi.
Suv bolg'asi, seysmik hodisalar yoki nasos tebranishi kabi dinamik yuklarga ega bo'lgan quvur tizimlari uchun o'zgaruvchan prujinali ilgichlar ko'pincha erkin termal joy almashish imkonini beruvchi dinamik harakatni cheklaydigan gidravlik to'siqlar bilan birlashtiriladi. O'zgaruvchan birlik uchun termal o'sish juda katta bo'lsa, biz ushbu maxsus qo'llab-quvvatlash nuqtalarida doimiy bahor ilgichlariga yangilashni tavsiya qilamiz.
Bizning kengroq quvurlarni qo'llab-quvvatlash portfelimiz doimiy bahor tayanchlari, qattiq ilmoqlar va tirgaklar, quvur poyafzallari tayanchlari, sovuq va kriogen liniyalar uchun oldindan izolyatsiyalangan quvur tayanchlari va gidravlik to'siqlarni o'z ichiga oladi. Eksenel, lateral yoki burchakli harakatni singdirishni ham talab qiladigan quvur tizimlari uchun biz bir manbali yechim sifatida bahor tayanchlarimiz bilan birga belgilanishi mumkin bo'lgan metall ko'rgichli kengaytirgichlar, kauchuk kengaytiruvchi bo'g'inlar va mato kengaytiruvchi bo'g'inlarni ishlab chiqaramiz.
Har bir o'zgaruvchan prujina ilgich yuk sinovidan o'tkaziladi va jo'natilishdan oldin bizning ichki sinov ob'ektimizda ISO 9001:2015 sifat menejmenti tizimimiz ostida o'lchovli tekshiriladi. O'rnatish bo'yicha ko'rsatmalar va sotishdan keyingi xizmat ko'rsatish orqali biz mijozlarni dastlabki bahor tanlash va yukni hisoblashdan qo'llab-quvvatlaymiz. So'rovlar 24 soat ichida javob oladi va standart ishlab chiqarish muddati hajmi va konfiguratsiyasiga qarab 10 dan 20 ish kunigacha. 14 yildan ortiq vaqt mobaynida 45 dan ortiq mamlakatlardagi loyihalarga quvur tayanchlari va kengaytiruvchi bo'g'inlarni yetkazib berish bilan biz butun dunyo bo'ylab EPC pudratchilari va oxirgi foydalanuvchilariga katalog standarti va buyurtma asosida ishlab chiqilgan birliklarni yetkazib beramiz.
O'zgaruvchan bahor tayanchida "yuk o'zgarishi foizi" nimani anglatadi?
Yukning o'zgarishi - sovuq (o'rnatilgan) yuk va issiq (ishlaydigan) yuk o'rtasidagi farq, operatsion yukning foizi sifatida ifodalanadi. Bu ish yukiga bo'lingan, termal sayohatga ko'paytiriladigan bahor tezligi bilan aniqlanadi. Ko'pgina loyiha spetsifikatsiyalari standart quvurlar uchun bu qiymatni maksimal 25% gacha cheklaydi.
O'zgaruvchan kamon ilgichni har qanday yo'nalishda o'rnatish mumkinmi?
Yo'q O'zgaruvchan kamon ilgichlar vertikal harakatlanish uchun mo'ljallangan va bahor o'qi vertikal bilan o'rnatilishi kerak. Gorizontal yoki burchakli o'rnatish bog'lash, noto'g'ri yuk o'tkazish va muddatidan oldin eskirishga olib keladi. Gorizontal yuklar yoki lateral cheklov uchun qattiq tirgaklar, quvur poyafzallari yoki snubbers alohida belgilanishi kerak.
O'zgaruvchan buloq ilgichlaringiz bardosh bera oladigan maksimal harorat qancha?
Qotishma po'latdan yasalgan kamonli standart karbonli po'lat birliklar taxminan 200 ° S gacha uzluksiz xizmat ko'rsatish uchun baholanadi. Yuqori bosimli bug 'liniyalari yoki qozon ulanishlari kabi yuqori haroratli quvurlar uchun biz yuqori haroratli bahor materiallari va izolyatsiyalangan qo'llab-quvvatlash konfiguratsiyasini taklif qilamiz. To'g'ri material tanlash uchun ish sharoitlaringiz bilan bizning muhandislik guruhimizga murojaat qiling.
Siz bahor tanlovi hisob-kitoblarini taqdim qilasizmi?
Ha. Agar siz quvur hajmi, ish og'irligi, issiqlik almashinuvi kattaligi va yo'nalishi va har qanday loyiha spetsifikatsiyasi talablarini taqdim etsangiz, bizning muhandislik guruhimiz bahor tanlashda yordam berishi mumkin. Shuningdek, biz mavjud qo'llab-quvvatlash jadvallarini ko'rib chiqishimiz va har bir joy uchun tegishli o'zgaruvchan yoki doimiy bahor yordamini tavsiya qilishimiz mumkin.
Standart o'zgaruvchan kamon ilgichlar uchun etkazib berish muddati qancha?
Standart katalog birliklari odatda buyurtma hajmi va joriy ishlab chiqarish yukiga qarab 10 dan 20 ish kunigacha jo'natiladi. Maxsus qoplamalar, maxsus sayohatlar yoki zanglamaydigan po'latdan yasalgan konfiguratsiyalar bir necha qo'shimcha kun qo'shishi mumkin. Buyurtma vaqtida tezkor yetkazib berish muhokama qilinishi mumkin.
Buyurtma qanday hujjatlar bilan birga keladi?
Standart ta'minot qadoqlash ro'yxatini va bahor raqami, yuk ko'rsatkichi va sayohat ma'lumotlari bilan mahsulot nom plitalarini o'z ichiga oladi. Materiallar sinovi hisobotlari (MTR), bahor yukini kalibrlash yozuvlari va o'lchovli tekshiruv hisobotlari so'rov bo'yicha taqdim etilishi mumkin. Vakolatli organlar tomonidan uchinchi tomon tekshiruvi talab qilinadigan loyihalar uchun ham mavjud.
Quvur poyafzallari va qisqichlarni o'z ichiga olgan to'liq quvurlarni qo'llab-quvvatlay olasizmi?
Mutlaqo. Biz o'zgaruvchan kamon ilgichlarni mustaqil birliklar sifatida yoki to'liq yig'ilgan tayanch to'plamlari, shu jumladan quvur qisqichlari, quvur poyafzallari tayanchlari, burmalar, tishli novdalar va konstruktiv aloqa moslamalari sifatida etkazib beramiz. Sovuq yoki kriyojenik xizmat ko'rsatish uchun oldindan izolyatsiyalangan quvurlarni qo'llab-quvvatlash majmualari ham bitta, o'rnatishga tayyor paket sifatida mavjud.
