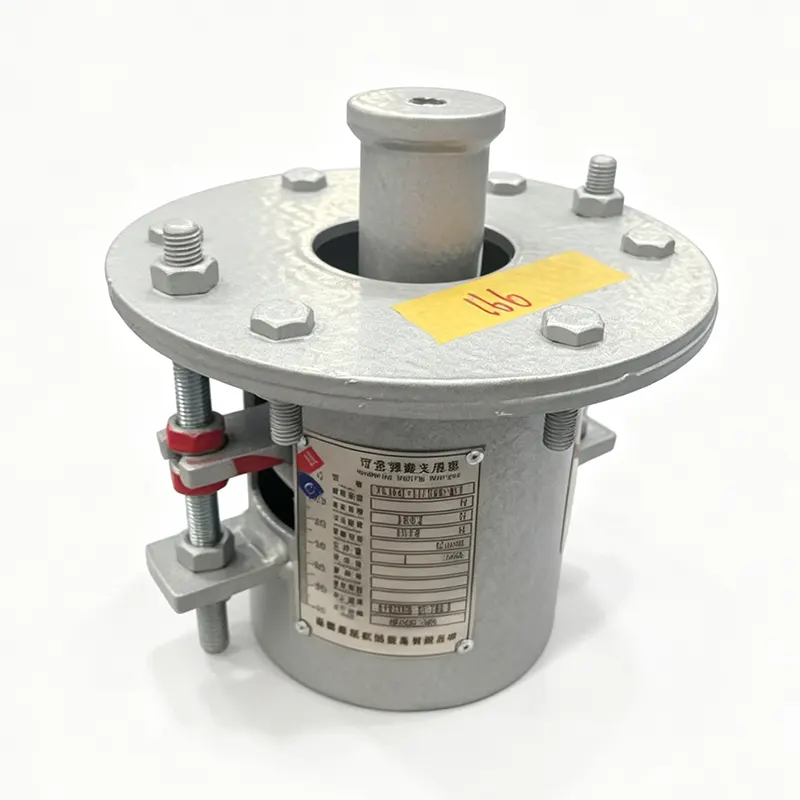

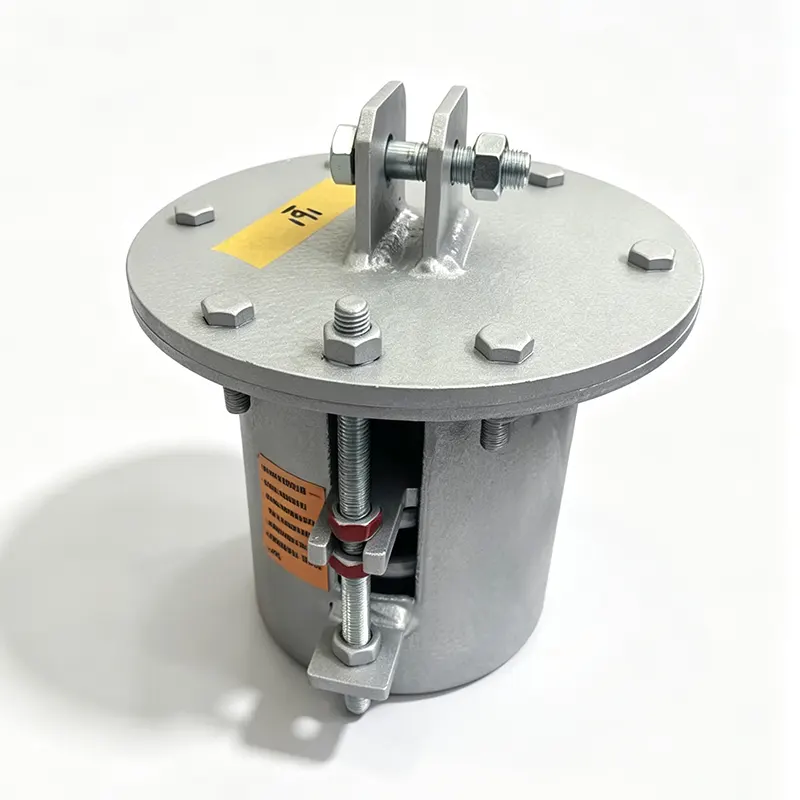

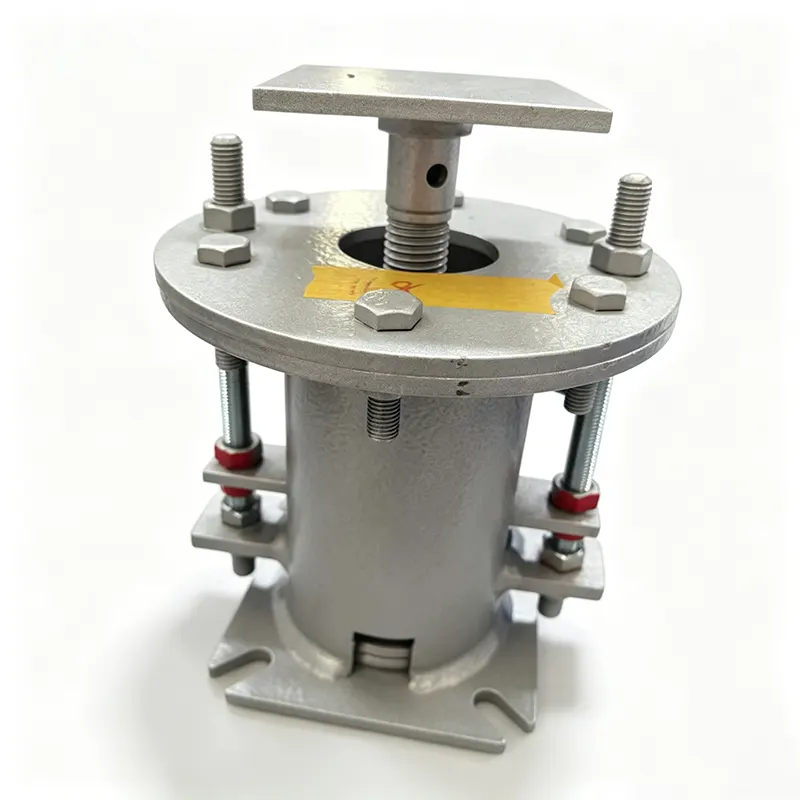

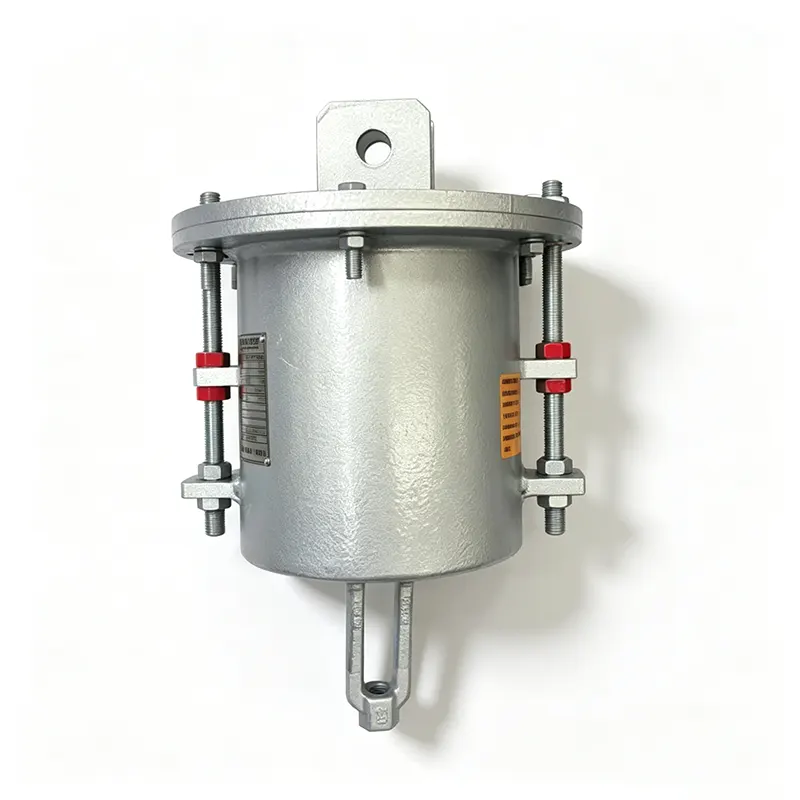

Yuqori haroratli o'zgaruvchan kamon ilgich

Yangzhou Tianshun Xitoyning Jiangsu shahridagi 35 000 m² zavoddan energiya, neft-kimyo va sanoat tarmoqlari uchun o'zgaruvchan kamon ilgichlar ishlab chiqaradi. Bizning yuqori haroratli variantlarimiz prognoz qilinadigan yuk ko'rsatkichlarini saqlab, atrof-muhitdan ancha yuqori bo'lgan quvur sirt haroratini boshqarish uchun qurilgan. O'n to'rt yillik maxsus quvurlarni qo'llab-quvvatlash tajribasi va ISO 9001: 2015 sertifikatiga ega sifat tizimi biz 45 dan ortiq mamlakatlarga jo'natadigan har bir qurilmani qaytarib beradi.

Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.

Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.

Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.

O'zgaruvchan kamon ilgich mos keladigan joyda

Har bir quvur liniyasi doimiy yukni talab qilmaydi. Issiqlik almashinuvi cheklangan bo'lsa, o'zgaruvchan kamon ilgich ishonchli va iqtisodiy jihatdan oqilona echim taklif qiladi. Quvur vertikal ravishda kengaygan yoki qisqarganda, qo'llab-quvvatlash kuchi ma'lum va boshqariladigan diapazonda o'zgaradi. Prujinaning o'lchami shunday bo'ladiki, bu yuk o'zgarishi quvur kuchlanish tahlili bilan belgilangan chegaralar ichida qoladi va ulangan uskunada ortiqcha kuchlanishni oldini oladi va quvurni sovuqdan issiqgacha to'g'ri ushlab turadi.

Yuqori haroratli xizmat ko'rsatish uchun dizayn standart bahor rulonlaridan tashqariga chiqadi. Ko'tarilgan quvur harorati ilgichlar to'plamiga issiqlikni chiqarishi yoki o'tkazishi mumkin, oddiy kamon po'latini yumshatadi va kalibrlangan yukni siljitadi. Yuqori haroratli o'zgaruvchan kamon ilgichlar buni material tanlash va sirtni himoya qilish bilan hal qiladi, bu esa ishlaydigan konvert bo'ylab belgilangan bahor tezligi va yuk oralig'ini saqlaydi.

Yuqori haroratli dizaynni ishonchli qiladigan narsa

Ko'tarilgan harorat uchun baholangan bahor materiallari

Standart buloqlar harorat ko'tarilganda kuchini yo'qotadi va cho'kadi. Biz haqiqiy ta'sirga mos keladigan rulonli materiallarni tanlaymiz. 150 °C gacha bo'lgan o'rtacha ko'tarilgan sharoitlar uchun 50CrVA yoki 60Si2Mn barqaror mexanik xususiyatlarni saqlaydi. Harorat 300 °C yoki undan yuqori darajaga etganida, Inconel X-750 kabi nikel asosidagi qotishmalar belgilanadi. Materialning har bir issiqligi to'liq tegirmon sertifikatlari va kuzatuv yozuvlari bilan birga keladi, bu tarkibi va issiqlik bilan ishlov berishning talab qilinadigan navga mos kelishini tasdiqlaydi.

Loyiha chegaralari ichida yuk o'zgarishi saqlanadi

O'zgaruvchan kamon ilgich sovuq holatda, issiq ish holatida va har bir oraliq nuqtada boshqa kuch ishlab chiqaradi. Dizayn muhandislarimiz mijozning quvur kuchlanish hisobotidagi ruxsat etilgan yuk o'zgarishi bilan ishlaydi va og'ishni cheklaydigan kamonni tanlaydi, odatda ish yukining 15% yoki 25% gacha, lekin kerak bo'lganda qattiqroq chegaralar bajarilishi mumkin. Har bir birlik sovuq va issiq holatdagi yuk belgilangan diapazonga to'g'ri kelishini tekshirish uchun kalibrlangan dastgohda o'rnatiladi va sinovdan o'tkaziladi.

Uskunani korroziyadan va issiqlikdan himoya qilish

Korpus va strukturaviy komponentlar standart sifatida issiq daldırma galvanizatsiyasi yoki yuqori haroratli epoksi bo'yoq bilan bezatilgan. Ayniqsa, agressiv yoki tsiklik issiqlik ta'siri uchun biz qo'shimcha termal to'siq qoplamalarini taklif qilamiz yoki korpusni zanglamaydigan po'latdan ishlab chiqaramiz. Ushbu chora-tadbirlar ko'p yillar davomida bahor harakatiga xalaqit berishi mumkin bo'lgan shkala, zang va sirt degradatsiyasini oldini oladi.

Ilgichni olib tashlamasdan joyida sozlash

2% bosqichda belgilangan yukni sozlash vinti va terish o'lchagichi sayt jamoasiga o'rnatilgan yukni modelga qarab ±10% dan ±20% gacha nozik sozlash imkonini beradi. Ushbu maydonning sozlanishi o'rnatilgan holat dizayn chizmasidan bir oz farq qilganda yoki qurilish vaqtida quvur yo'nalishi o'zgarganda qimmatlidir.

Sayohat to'xtash joylari va ko'rinadigan o'lchov

Har bir ilgich haddan tashqari zarbadan himoya qilish uchun yuqori va pastki harakatlanish to'xtash joylarini o'z ichiga oladi. Aniq ko'rinadigan sayohat shkalasi o'rnatish va texnik xizmat ko'rsatuvchi xodimlarga hozirgi holatini bir qarashda tasdiqlash imkonini beradi. Oldindan o'rnatilgan sovuq holat olinadigan sayohat to'xtash joylari bilan qulflangan, bu esa gidrostatik sinov va kimyoviy tozalashni bahorni burilmasdan davom ettirishga imkon beradi.

Texnik tavsif

Maxsus sayohatlar, yuk ko'rsatkichlari va yuqori haroratli materiallar bizning muntazam ta'minotimizning bir qismi sifatida ko'rib chiqiladi. So'rov taqdim etilganda, biz xalqaro standartlarni o'zgartiramiz va ishlab chiqarishdan oldin texnik muvofiqlikni tasdiqlaymiz.

Sifat nazorati va hujjatlar

Bizning ISO 9001 sertifikatlangan sifat tizimi kiruvchi bahor simini tekshirishdan tortib yakuniy yuk sinovigacha bo'lgan har bir qadamni boshqaradi. Har bir yuqori haroratli o'zgaruvchan kamon ilgich mijozning belgilangan sovuq yukiga oldindan o'rnatiladi va sinov stendimizda sayohat qiladi. Biz sovuq, oraliq va issiq pozitsiyalarda yuklarni qayd qilamiz va o'zgarishlar bardoshlik chegarasida ekanligini tasdiqlaymiz. Ushbu yozuvlar to'liq kuzatuv paketi uchun saqlanadi va jo'natilishi bilan birga ta'minlanishi mumkin.

Bahor rulonlari, konstruktiv po'lat va himoya qoplamalari uchun material sertifikatlari issiqlik yoki partiyaga qarab kuzatilishi mumkin. Loyihalar ASME, EN yoki boshqa xalqaro quvur kodlariga muvofiqlikni talab qilganda, biz tasdiqlash uchun zarur bo'lgan hujjatlar paketini taqdim etamiz.

Yuqori haroratli o'zgaruvchan kamon ilgichlar qo'llaniladigan joylarda

Ushbu ilgichlar vertikal siljish mavjud bo'lgan, ammo haddan tashqari bo'lmagan o'rta va yuqori haroratli quvur tizimlarini qo'llab-quvvatlaydi. Odatiy o'rnatishlar orasida yordamchi bug 'liniyalari, qozon besleme suvi quvurlari, iqtisodchilarning kirish va chiqish liniyalari, neftni qayta ishlash va kimyo zavodlarida issiq yog'li sxemalar, sanoat ob'ektlarida o'rta bosimli bug' taqsimlash va yuqori haroratli havo kanallari mavjud. Har bir holatda ilgich vertikal harakatni o'z ichiga oladi, shu bilan birga quvur kuchlanishini dizayn chegaralarida ushlab turadi, doimiy yukni qo'llab-quvvatlamaydi.

Tez-tez beriladigan savollar

O'zgaruvchan kamon ilgich va doimiy kamon ilgich o'rtasida qanday tanlash mumkin?

Qaror ruxsat etilgan yuk o'zgarishiga to'g'ri keladi. Agar quvur kuchlanish hisoboti sovuq va issiq pozitsiyalar o'rtasida yukni o'zgartirishga ruxsat bersa, o'zgaruvchan kamon ilgich arzonroq narxda ishonchli yordam beradi. Quvur hech qanday mazmunli o'zgarishlarni qabul qila olmasa, doimiy bahor ilgichi talab qilinadi. Bizning muhandislik guruhimiz yuk va sayohat ma'lumotlaringizni ko'rib chiqishi va tegishli turni tavsiya qilishi mumkin.

Yuqori haroratli o'zgaruvchan kamon ilgich uchun maksimal ish harorati qanday?

50CrVA kabi standart qotishma kamonli po'latlar bilan ilgich kamon lasanining o'zi taxminan 150 °C dan 200 °C gacha bo'lgan muhitda ishonchli ishlashi mumkin. 350 ° C gacha bo'lgan bahor harorati uchun biz Inconel X-750 kabi nikel asosidagi qotishmalarga o'tamiz. Qotishmani o'zingiz belgilashingiz shart emas; kutilgan bahor ta'sir qilish haroratini baham ko'ring va bizning muhandislarimiz to'g'ri materialni tanlaydi.

Tianshun juda katta yoki juda kichik yuklar uchun o'zgaruvchan kamon ilgichlarni qurishi mumkinmi?

Bizning standart diapazonimiz 0,5 kN dan 250 kN gacha. Ushbu banddan tashqaridagi yuklar maxsus muhandislik sifatida ko'rib chiqiladi. Bizning korxonamizda asosiy bug 'liniyalari uchun kichik asboblar liniyasi tayanchlari va og'ir ko'taruvchi ilgichlar ishlab chiqarilgan va sinovdan o'tgan.

Yuqori haroratli yoki korroziy atmosfera uchun qanday qoplama variantlari mavjud?

Issiq daldırma galvanizatsiyasi va yuqori haroratli epoksidan tashqari, biz termal ishlov berilgan silikon asosidagi qoplamalarni qo'llashimiz yoki zanglamaydigan po'latdan korpus yasashimiz mumkin. Agar sizning saytingiz qirg'oqbo'yi, dengiz bo'yi yoki kimyoviy jihatdan agressiv bo'lsa, so'rov davomida buni eslatib o'ting va biz mos himoya tizimini tavsiya qilamiz.

O'zgaruvchan kamon ilgichlar o'rnatish ko'rsatmalari bilan birga keladimi?

Ha. Har bir ilmoq ko'tarish, oldindan o'rnatilgan to'xtashni olib tashlash va yukni tekshirishni o'z ichiga olgan qisqacha o'rnatish qo'llanmasi bilan birga keladi. Shuningdek, biz ishga tushirish bo'yicha batafsil ko'rsatmalar beramiz, shunda sayt jamoasi topshirishdan oldin to'g'ri ishlashini tasdiqlashi mumkin.

Standart yuqori haroratli o'zgaruvchan kamon ilgich uchun odatda etkazib berish muddati qanday?

Odatda to'plangan bahor materiallariga ega standart modellar to'rt-olti hafta ichida ishlab chiqarilishi, oldindan o'rnatilishi va sinovdan o'tkazilishi mumkin. Maxsus qotishmalar va kattaroq yuk ko'tarish qobiliyati buni kengaytirishi mumkin va biz kotirovka vaqtida jadvalni tasdiqlaymiz.

Tianshun bilan ishlash

Yuqori haroratli o'zgaruvchan prujina ilgichi haqida biz bilan bog'langaningizda, sizning so'rovingizni quvurlarni qo'llab-quvvatlash muhandislik bilimiga ega bo'lgan maxsus hisob menejeri hal qiladi. Biz sizning ish sharoitlaringizni, jumladan, harorat, sayohat, yuk va tegishli dizayn kodini ko'rib chiqamiz va 24 soat ichida texnik tavsiyani qaytaramiz. Maxsus bahor materiallari, nostandart sayohatlar, maxsus so'nggi armatura va loyihaga oid hujjatlar maxsus istisnolar emas, balki oddiy biznes sifatida ko'rib chiqiladi.

Yetkazib berishdan keyin biz o'rnatishni qo'llab-quvvatlash va texnik xizmat ko'rsatish bo'yicha ko'rsatmalar olishimiz mumkin. Bizning biznesimizning 70% dan ortig'i takroriy buyurtmalardan iborat bo'lib, biz minglab termal tsikllar davomida mahsulotimizning ishlashini eng kuchli tasdiqlovchi deb bilamiz.
