Ba'zi satrlar biroz kechiradi. Sovutish suvi sarlavhasi hech kim sezmasdan qo'llab-quvvatlash kuchining 20% o'zgarishiga bardosh bera oladi. Ammo keyin hech narsani kechirmaydigan chiziqlar bor - bug 'turbinasi kirish quvurlari, reaktor nozullari, kompressorning assimilyatsiya liniyalari, yuqori energiyali qozon simlari. Ularda vertikal kuchning kichik o'zgarishi ham gardishning hizalanishiga olib kelishi yoki ko'krakni ortiqcha yuklashi mumkin. Ana o‘shanda siz o‘zgaruvchan prujinali tayanchdan doimiy buloq tayanchiga o‘tasiz. AtTyanshun, biz 14 yil davomida doimiy bahor tayanchlarini qurmoqdamiz va biz har bir loyihada hech bo'lmaganda bir nechta joylar borligini bilib oldik, bu erda ular kelishib bo'lmaydi.
Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.
Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.
Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.
Doimiy prujinali tayanch ichidagi mexanizm butun harakat oralig'ida deyarli tekis qo'llab-quvvatlovchi kuchni etkazib berish uchun mo'ljallangan. Quvur yuqoriga yoki pastga siljiganida - ba'zan 200 mm, ba'zan ko'proq - qo'llab-quvvatlash nuqtasidagi yuk qattiq tarmoqli ichida qoladi, odatda ± 5% yoki undan yuqori. Bunga dizayn seriyasiga qarab, ko'pincha qo'ng'iroq krank yoki shisha mexanizmi bilan tutqich va kamon lasan tartibi orqali erishiladi. Biz gorizontal va vertikal ramka turlarini ishlab chiqaramiz va mavjud quvurlarni qo'llab-quvvatlash chizmalariga mos keladigan montaj va o'lchamli konvertni moslashimiz mumkin.
Doimiy bahor yordami hech qachon yolg'iz ishlamaydi. Masalan, yuqori haroratli bug 'liniyasida siz odatda doimiy prujina majmuasi bilan birga ishlayotganini ko'rasiz.quvur poyafzallariyukni tarqatadigan vaquvur tayanchlarilateral cheklovni boshqaradigan. Havo liniyalarida bir xil doimiy bahor mexanizmi ko'pincha a ichiga o'rnatiladibahor ilgichikonfiguratsiya - kamon tepaga o'rnatilgan korpusga o'tiradi va pastga tushadigan novda quvurga ulanadi. Chiziq qo'llab-quvvatlash nuqtasiga issiqlik izolatsiyasini talab qilganda, biz izolyatsiyani uzluksiz ushlab turish va qisqichda issiqlik yo'qotilishi yoki kondensatsiyani oldini olish uchun ko'pincha doimiy bahorni oldindan izolyatsiya qilingan quvur tayanchi bilan bog'laymiz. Bahorning o'zi yuqori sifatli komponent bo'lsa ham, butun tizim faqat qo'shni tayanchlar to'g'ri ishlab chiqilgan bo'lsa ishlaydi.
| Doimiy buloqli ilgichlar jadvali | Misol |
| Model / seriya | PH, LH, CA, CS, TH |
| Yuk ko'tarish qobiliyati (ishlash) | 0,1 kN - 500 kN |
| Umumiy sayohat | 50mm, 100mm, 200mm, 400mm |
| Haqiqiy sayohat | 600 mm gacha |
| Yukning og'ishi (tolerantlik) | ±5% (standart) / ±3% (Yuqori prec.) |
| O'rnatish pozitsiyasi | Gorizontal / Vertikal |
| Uy-joy tugatish | Issiq daldırma galvanizli / epoksi |
| Ishlash harorati. | -20°C dan +80°C gacha (Atrof muhit) |
| Bahor bobini materiali | 60Si2Mn / 50CrVA |
| Yukni sozlash diapazoni | ±10% (maydonni sozlash) |
Dizayn va ishlab chiqarish uchun ANSI/MSS SP-58 va SP-69
ASME B31.3 texnologik quvurlarni qo'llash uchun
GB/T 17116
Shuningdek, DIN, JIS yoki mijoz uchun maxsus ma'lumotlar jadvallari bo'yicha ishlab chiqariladi
Bizning zavod sifat tizimi ISO 9001: 2015 sertifikatiga ega. ASME, API yoki PED talablariga uchinchi tomon tekshiruvi mavjud.
1-savol: Menga haqiqatan ham doimiy bahor yordami kerakmi yoki o'zgaruvchani yordam beradimi yoki yo'qligini qanday bilsam bo'ladi?
Quvurlardagi kuchlanish hisobotini tekshiring. Agar ushbu qo'llab-quvvatlash nuqtasida ruxsat etilgan yuk o'zgarishi issiq yukning 6-8% dan past bo'lsa, siz doimiy bahor hududidasiz. Agar ulangan uskunada ko'krak yuk chegarasi juda qattiq bo'lsa, xuddi shunday. Agar shubhangiz bo'lsa, bizga stress izometrik ma'lumotlarini yuboring va biz sizga qaror qabul qilishga yordam beramiz - hech qanday to'lovsiz.
2-savol: Biz almashtirayotgan mavjud doimiy bahor tayanchining o'lchamlariga mos kela olasizmi?
Ha, biz muntazam ravishda teskari muhandislik ishlarini olib boramiz va eskirgan birliklar uchun almashtiramiz. Bizga eski etiketka ma'lumotlarini, umumiy o'lchamlarni va yuk va sayohat talablarini yuboring. Biz bir xil murvat namunasi va ulanish balandligiga mos keladigan yangi qurilma ishlab chiqaramiz.
3-savol: Siz qurgan eng katta doimiy bahor tayanchi nima?
Biz yuk ko‘tarish quvvati 40 metrik tonnadan ortiq va masofasi 350 mm bo‘lgan qurilmalarni yetkazib berdik. Ular elektr stantsiyasida og'ir devorli asosiy bug 'quvurlari uchun edi. Agar kerak bo'lsa, biz kattaroq bo'lishimiz mumkin, ammo ma'lum bir nuqtada bir nechta kichik birliklar yoki boshqa qo'llab-quvvatlash tartibi yanada amaliy bo'ladimi, degan savolni muhokama qilish mantiqiy.
4-savol: Yuk tashishdan oldin doimiy bahor yordamini qanday sinab ko'rasiz?
Jihozni sinov ramkasiga o'rnatamiz, uni belgilangan yukga o'rnatamiz va yukni bir nechta pozitsiyalarda qayd etishda uni to'liq sayohat bo'ylab bir necha marta aylantiramiz. Yukning o'zgarishi kafolatlangan bardoshlik chegarasiga to'g'ri kelishi kerak, odatda ± 5%. Biz haqiqiy yuk-burilish egri chizig'ini chizamiz va uni sinov hisobotiga kiritamiz. Sayohat shkalasi kalibrlangan va tashish uchun qulflash pinlari o'rnatilgan.
5-savol: Siz ularni offshor yoki korroziy muhit uchun zanglamaydigan po'latdan qura olasizmi?
Ha. Biz dengiz platformalari va qirg'oq LNG terminallari uchun 304 va 316 zanglamaydigan po'latdan to'liq doimiy bahor tayanchlarini qurdik. Shuningdek, biz maxsus bo'yoq tizimlarini taklif qilamiz - o'rnatish muhitiga qarab dengiz dengizi qoplamalari, yuqori haroratli sinkga boy primerlar.
6-savol: Doimiy bahorni qo'llab-quvvatlash buyurtmasi uchun etkazib berish muddati qancha?
Maxsus doimiy bahor yig'ishlari odatda buyurtma tasdiqlanganidan keyin 35-45 kun ichida jo'natiladi. Agar sizda bir xil dizayn parametrlariga ega bo'lgan bir nechta birlik bo'lsa, biz partiyalarni ishlab chiqarishimiz va jadvalni qisqartirishimiz mumkin. Bitta ishlamay qolgan blokni favqulodda almashtirish ba'zan 20-25 kungacha tezlashtirilishi mumkin - biz bilan vaqt jadvalingiz haqida gapiring.
Doimiy bahor tayanchlari fabrikamizni quyidagi hujjatlar to'plami bilan qoldiradi:
Haqiqiy yukning og'ish egri chizig'i bilan yuk sinov hisoboti
O'lchovli tekshirish hisoboti
Materiallar sertifikatlari (EN 10204 3.1)
Payvandlash jarayonining malaka yozuvlari (agar mavjud bo'lsa)
O'rnatish va texnik xizmat ko'rsatish bo'yicha ko'rsatmalar
Seriya raqami ko'rsatilgan tayyor qurilmaning fotosuratlari
Sinov paytida biz mustaqil uchinchi tomon tekshiruvini ham tashkil qilishimiz mumkin. SGS, BV va TÜV bizning Yangzhou zavodimizda sinovlarga guvoh bo'lishdi.
Hech qanday ikkita doimiy bahor ilovalari bir-biriga o'xshash emas. Yillar davomida biz moslashtirdik:

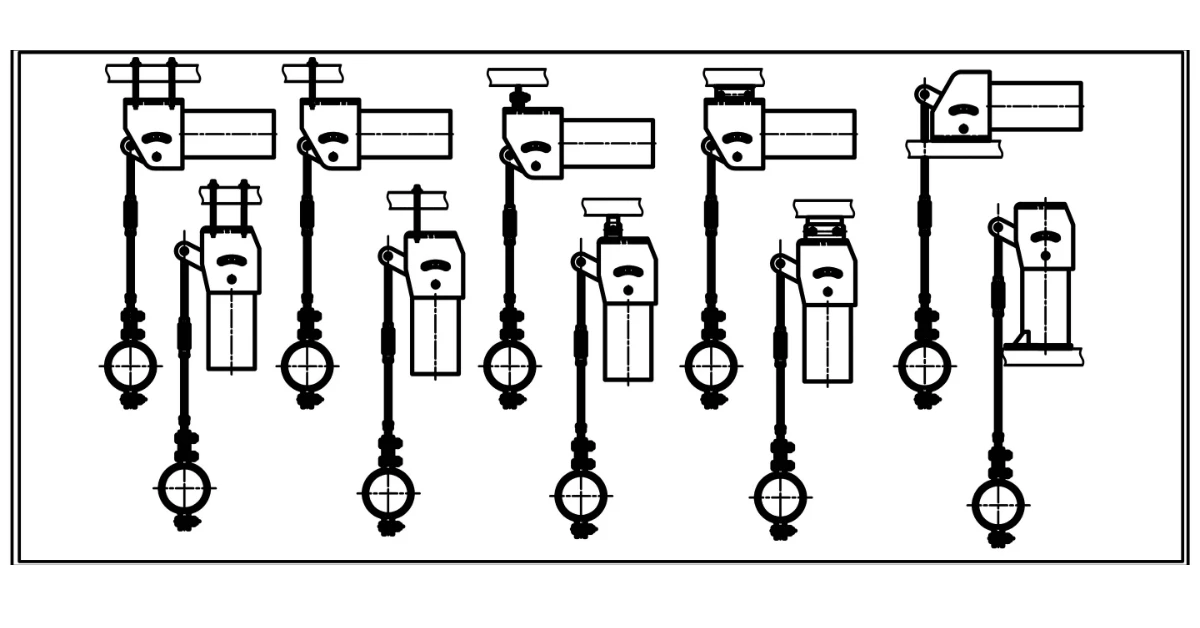

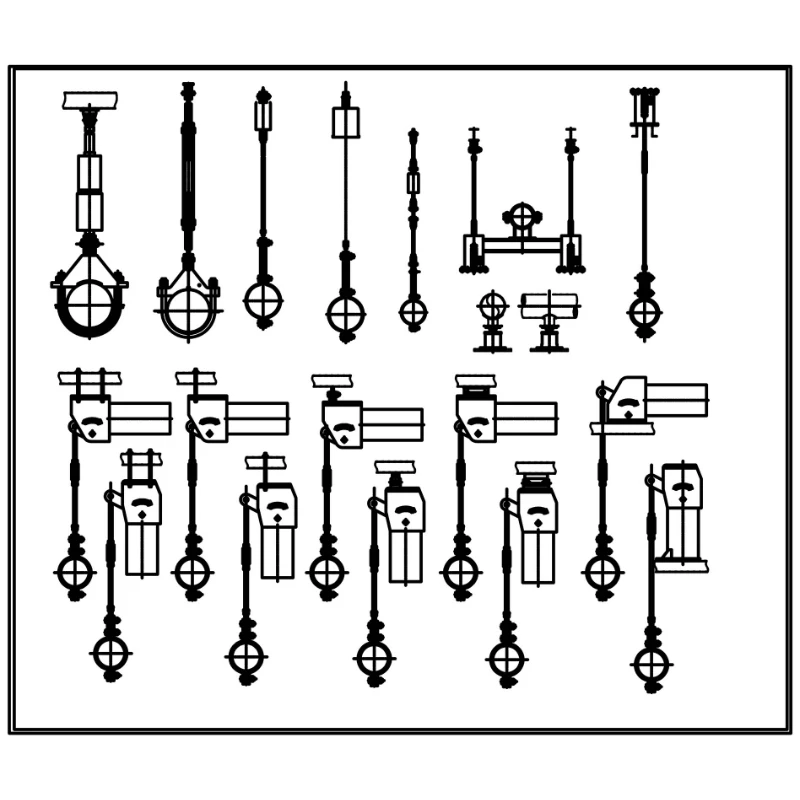

Ramkaning yo'nalishi (polga o'rnatilgan, devorga o'rnatilgan, shipga osilgan, teskari)
Nostandart sayohat uzunligi va yuk qadamlari
Yilni ramkada juda og'ir yuklar uchun ikki buloqli dizaynlar
Seysmik yoki yuqori tebranish joylari uchun o'rnatilgan gidravlik damping
Masofadan o'qish imkoniyati bilan joylashuv ko'rsatkichi
450 ° S dan yuqori ishlaydigan bug 'liniyalari uchun yuqori haroratli buloqlar
Siz quvurlar yukini va fazoviy cheklovlarni ta'minlaysiz va biz to'g'ridan-to'g'ri bog'lab turadigan doimiy bahor tayanchini ishlab chiqamiz.
Dunyo bo'ylab loyihalardan biz o'rgangan bir nechta amaliy fikrlar:
Doimiy bahor tayanchini belgilaganingizda, qo'llab-quvvatlovchi po'latni ham tekshiring. Doimiy bahor birligining o'zi og'ir bo'lishi mumkin - ba'zan bir tonnadan ortiq - va u o'tirgan strukturaviy nur bu va quvur yukini ko'tarishi kerak.
Yuk tashish uchun har doim qulflash pinlarini belgilang. Ularsiz, bahor tashish paytida harakatlanishi mumkin va shkala o'zgarishi mumkin. Bizning pinlarimiz yorqin qizil rangga bo'yalgan, shuning uchun sayt ekipaji o'rnatish vaqtida ularni o'tkazib yubormaydi.
Agar jihoz ochiq havoda chang yoki qumli muhitda o'rnatilsa, muhrlangan burilish vtulkalari yoki moyli armaturalarni ko'rib chiqing. Tutqich mexanizmidagi axloqsizlik doimiy buloqni osib qo'yishi mumkin bo'lgan bir nechta narsalardan biridir.
O'zgartirish ishlarida biz ishlab chiqarishdan oldin mavjud sayohat yo'nalishini va bo'sh joyni tekshiring. Biz asl birlik qattiq burchakka tiqilib qolgan va yangisini joylashtirish uchun biroz boshqacha ramka kerak bo'lgan holatlarni ko'rdik.
Doimiy bahor tayanchlari quvurlarni qo'llab-quvvatlash dunyosining yuqori aniqlikdagi uchidir. Siz bitta kam ishlashga ega bo'lolmaysiz, chunki ulangan uskunalar odatda uchastkadagi eng qimmat narsadir. Biz bu agregatlarni zavod ishga tushirilayotganda kimdir ularni ertalab soat 3 da ishga tushirishini va ular birinchi marta ishlashi kerakligini tushungan holda quramiz.
Bizning doimiy prujinali tayanchlarimiz bugungi kunda estrodiol quvvat bloklarida, neftni qayta ishlash zavodlarida, etilen krakerini o'chirish liniyalarida va LNG sovuq quti quvurlarida ishlaydi. Ularning har biri bizning Yangzhou zavodimizda ishlab chiqarilgan, bizning jamoamiz tomonidan yuklangan va to'liq hujjatlar bilan jo'natilgan. Biz birovning mahsulotini qayta qadoqlayotganimiz yo‘q — biz ularni o‘zimiz ishlab chiqaramiz.
Agar loyihangizda doimiy bahor tayanchlari, bahor ilgichlari yoki oldindan izolyatsiyalangan quvur poyafzallari mavjud bo'lsa, bizga qo'llab-quvvatlash ro'yxatini yuboring yoki ma'lumotlarni yuklang. Biz to'g'ridan-to'g'ri zavod kotirovkasini ishlab chiqamiz, uni tanlash jadvali va yetkazib berish jadvali bilan to'ldiramiz. Shuningdek, siz bizning ishlab chiqarish liniyamizga tashrif buyurib, ularni do'kondan chiqishdan oldin qanday qilib qurishimiz va sinovdan o'tkazayotganimizni ko'rishingiz mumkin.
