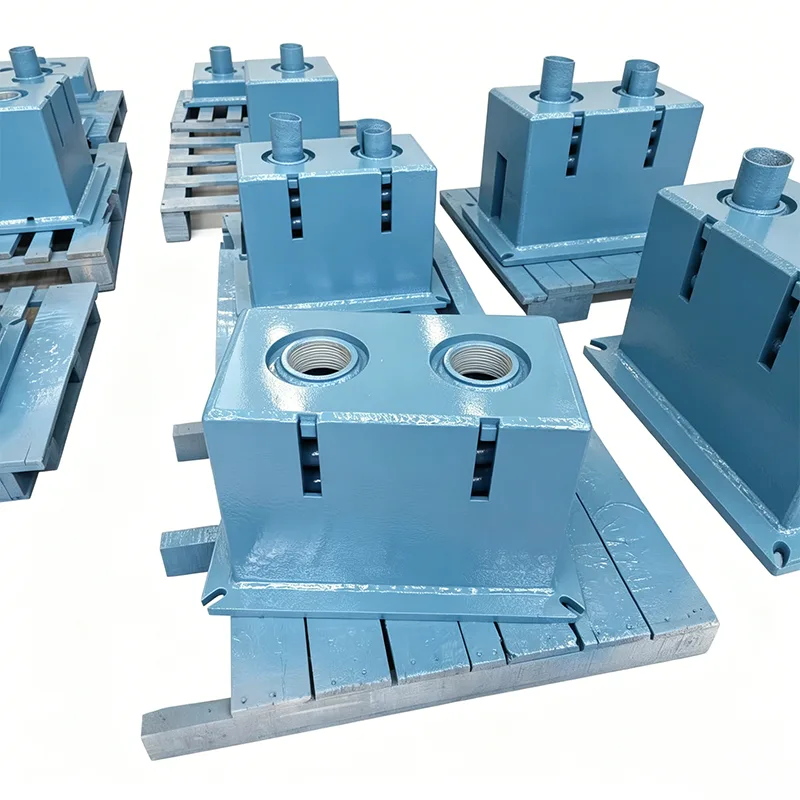

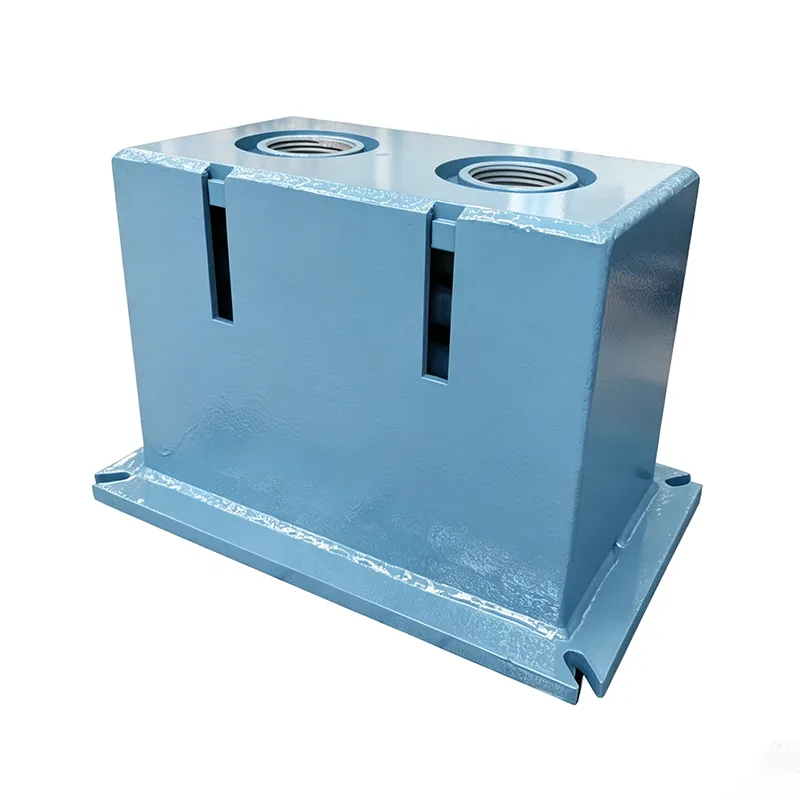

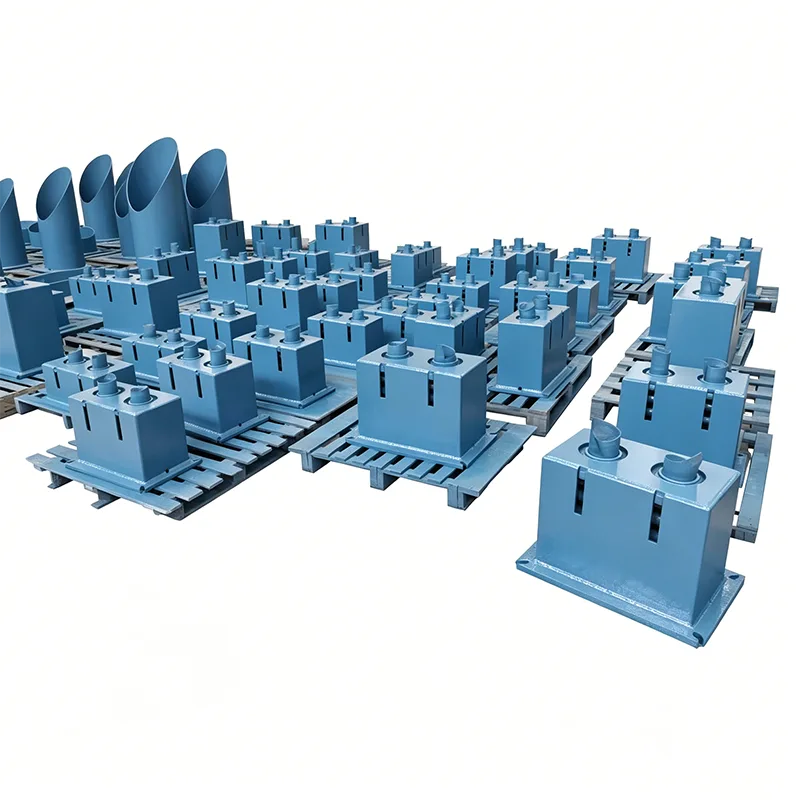

Big Ton Spring qo'llab-quvvatlaydi

2012-yilda tashkil etilgan Yangzhou Tianshun Pipeline Technology Co., Ltd. og'ir yuk quvurlarini qo'llab-quvvatlash yechimlari bo'yicha keng qamrovli ilmiy-tadqiqot va ishlab chiqarish tajribasiga ega. Bizning Big Ton Spring Supports an'anaviy kamon ilmoqlarining yuk chegarasini buzadigan, ultra yuqori yuk sharoitlari uchun ishlab chiqilgan moslashtirilgan mahsulot qatoridir. Faqat bitta yuk ko'tarish punktlari 100 tonnadan ortiq bo'lgan ekstremal stsenariylar uchun mo'ljallangan, ular bir nechta milliy darajadagi asosiy energiya loyihalarida muvaffaqiyatli qo'llanilgan.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Og'ir ish sharoitlari qanday? Sanoat og'riq nuqtalari

Keng miqyosdagi energetika va neft-kimyo loyihalarida haddan tashqari yuklarga ega quvurlarga quyidagilar kiradi:

Ultra katta diametrli qalin devorli quvurlar: DN1200+, devor qalinligi ≥50 mm, har bir metrning og'irligi 5 tonnadan ortiq

Katta uskunalarni ulash quvurlari: reaktorlarning kirish / chiqishi, isitish pechlari, bug 'turbinalari, 100 tonnadan ortiq yuk ko'tarish punkti

Uzun oraliqli quvur tokchalari: oraliq ≥30 metr, katta konsentrlangan yuk bilan

Maxsus qotishma quvurlari: ikki tomonlama po'lat, nikel asosidagi qotishma quvurlari, yuqori material zichligi tufayli uglerod po'latidan ancha og'irroq.

An'anaviy mahsulotlarning cheklovlari:

Standart kamon ilgichlarning maksimal yuki odatda 40 tonnadan oshmaydi

Oddiy tuzilmalar 80 tonnadan ortiq deformatsiyalanadi va barqarorlikni yo'qotadi

Ko'p guruhli parallel ulanish sinxronizatsiyani ta'minlay olmaydi, bu esa eksantrik yuklanishni keltirib chiqaradi

Juda oz sonli mahalliy ishlab chiqaruvchilar 100 tonnadan ortiq tayanchlarni ishonchli ishlab chiqarishi mumkin

Big Ton Spring Supports ushbu soha miqyosidagi muammoni hal qilish uchun maxsus ishlab chiqilgan.

Mahsulotning texnik xususiyatlari

Asosiy texnologik yutuqlar

Ko'p bahorli sinxron parallel texnologiya

4-8 bahor guruhlari bo'ylab kuchni teng taqsimlash uchun markaziy nosimmetrik tartibga solish

Individual bahor sinovi/moslashuvi, qattiqlik og'ishi ≤2%

Patentlangan yukni muvozanatlash mexanizmi 100% sinxron siqishni kafolatlaydi

Ko'p bahorli parallel tizimlarda eksantrik yukni yo'q qiladi

Ultra yuqori quvvatli struktura tizimi

Q460C yuqori quvvatli po'lat, standart materiallarga qaraganda 80% yuqori rentabellikga ega

Integral quti tipidagi struktura, an'anaviy dizaynlarga qaraganda 3 baravar yuqori egilish/burilish qattiqligi

Cheklangan elementlarni optimallashtirish stress kontsentratsiyasi nuqtalarini yo'q qiladi

To'liq yuk ostida strukturaning deformatsiyasi ≤0,5 mm

Katta diametrli og'ir yuklarni ulash texnologiyasi

42CrMo qotishma po'latdan yasalgan pin vallar (söndürülmüş va temperli)

Maksimal pin diametri 150 mm, bitta valli yuk ko'tarish quvvati 300 tonnadan ortiq

O'z-o'zidan yog'langan mis qotishma vtulkalar, ishqalanish koeffitsienti ≤0,08

Ishqalanish ta'sirini kamaytiradi, yukning barqarorligini sezilarli darajada yaxshilaydi

Yuqori aniqlikdagi ishlab chiqarish jarayoni

Yuk ko'taruvchi plitalar uchun CNC olov + plazma kompozit kesish

Kalit teshiklari uchun CNC burg'ulash, joylashishning aniqligi ± 0,05 mm

Payvandlashdan keyingi stressni bartaraf etish bilan ishlov berish qoldiq stressni yo'q qiladi

Katta CNC portal markazlarida bitta qisqichli ishlov berish

Ko'p qatlamli xavfsizlik himoyasi

Ikki tomonlama himoya: mexanik chegara + gidravlik buferlash

Haddan tashqari yuk signali 110% nominal yukda ishga tushadi

Ortiqcha dizayn: bir kamon guruhi muvaffaqiyatsiz bo'lsa ham xavfsiz ishlash

To'ntarishga qarshi tuzilma lateral kuchlar ostida barqarorlikni ta'minlaydi

Maxsus test va tekshirish tizimi

100% to'liq yukni tekshirish uchun 300 tonnalik maxsus yuk sinov qurilmasi

To'liq zarbali uzluksiz ma'lumotlarni yig'ish (sekundiga 10 ta o'qish)

Haqiqiy vaqtda doimiylikni hisoblash - malakasiz birliklar hech qachon jo'natilmaydi

Simulyatsiya qilingan charchoq sinovi uzoq muddatli ishonchlilikni tasdiqlaydi

Zavod sinovi va tasdiqlash protokoli

Har bir Big Ton Spring Support yetkazib berishdan oldin majburiy sinovdan o'tadi:

Kiruvchi materiallarni tekshirish

Yuqori quvvatli po'lat tarkibi uchun spektral tahlil

Bahor po'latining qattiqligi va metallografik sinovi

Ichki nuqsonlar uchun ultratovushli nuqsonlarni aniqlash

Mexanik xususiyatning kuchlanish sinovi

Jarayon davomida sifat nazorati

CNC qismlari uchun 3-koordinatali o'lchovli tekshiruv

100% UT ultratovushli payvandlash nuqsonlarini aniqlash

100% MT magnit zarrachali payvandlash tekshiruvi

Bahor guruhining yuk ko'chirish egri chizig'ini moslashtirish

To'liq yuklangan yakuniy test (asosiy bosqich)

300 tonnalik sinov qurilmasi bosqichma-bosqich yuklash: 0→50%→100%→120%

50+ o'lchov nuqtalari bilan to'liq zarba sinovi

Yukning barqarorligini tekshirish (≤±3%)

Strukturaviy deformatsiyani tekshirish (≤0,5 mm bo'lishi kerak)

Sinxronizatsiya aniqligini tekshirish (≤2% guruh og'ishi)

Yetkazib berish hujjatlari

To'liq materiallar sifati sertifikatlari

Payvand chokidagi nuqsonlarni aniqlash hisobotlari

Bahorgi moslik testi hisobotlari

To'liq yuklangan sinov egri hisobotlari

Cheklangan elementlar tahlili hisobotlari

Mahsulotning malaka sertifikati

Oddiy qo'llash holatlari

1-holat: Yiliga 20 million tonna qayta ishlash va kimyoviy integratsiya loyihasi

Mahsulot: 150 tonna Big Ton doimiy quvvatli kamon tayanchi

Ilova: Gidrogenatsiya reaktorining chiqish quvuri

Shartlar: 150 tonna yuk, 250 mm joy almashish, 420 ℃ yuqori harorat

Natija: 3 yillik barqaror ishlash, doimiylik ±2,5% ichida saqlanadi

2-holat: Ultra-Superkritik 1000MVt quvvat bloki

Mahsulot: 120 tonna og'ir yuk ko'taruvchi doimiy ilgich

Ilova: Asosiy bug 'trubkasi

Shartlar: 120 tonna yuk, 300 mm joy almashish

Natija: birinchi sinovda elektr stansiyasini qabul qilishdan o'tdi, nol operatsion muammolari

3-holat: LNG terminali loyihasi

Mahsulot: 80 tonna past haroratli og'ir yuklarni qo'llab-quvvatlash

Ilova: Sovuq quti magistral quvur liniyasi

Shartlar: -162 ℃ kriogen muhit, 80 tonna yuk

Natija: past haroratli materialni to'g'ri tanlash, mo'rtlashish muammosi yo'q

Maxsus loyihaga xizmat ko'rsatish jarayoni

Loyihadan oldin texnik maslahat

Batafsil ish sharoitlari parametrlarini to'plash uchun maxsus muhandis

Yukning siljishiga mos keladigan hisoblash bilan dastlabki loyiha

Cheklangan elementlarning strukturaviy mustahkamligi/qattiqligini tekshirish

Texnik taklif + kotirovkalarni yetkazib berish

Dizaynni tasdiqlash

Batafsil muhandislik chizmalari (kontur, yuklash jadvallari)

Asosiy texnik parametrlarni ikki tomonlama tasdiqlash

Tekshirish va sinov rejasini (ITP) ishlab chiqish

Imzolangan tasdiqdan keyin ishlab chiqarish boshlanishi

Ishlab chiqarish jarayonini kuzatish

Haftalik ishlab chiqarish fotosuratlari yangilanishi

Mijozlarning asosiy bosqichlar uchun guvohlik berish imkoniyatlari

Uchinchi tomon tekshiruvini qo'llab-quvvatlash

Haqiqiy vaqtda texnik tushuntirish javobi

Zavodni qabul qilish

Saytda to'liq yuklangan sinov guvohnomasi mavjud

Haqiqiy vaqtda test ma'lumotlarini ko'rsatish

Hujjatlarni to'liq topshirish

Professional qadoqlash va jo'natish

Saytda qo'llab-quvvatlash

O'rnatish bo'yicha ko'rsatmalar uchun texnik xodimlar

Ishga tushirish va yukni kalibrlash bo'yicha yordam

Ishga tushirishdan keyingi tashriflar

Bir umrlik texnik yordam

Big Ton Spring Supports og'ir yuk quvurlarini qo'llab-quvvatlash uchun texnik mezonni o'rnatadi. Biz jiddiy sinovlar va tasdiqlangan loyiha tajribasi orqali muhim muhandislik loyihalaringiz uchun ishonchli o'ta yuqori yuk echimlarini taqdim etib, sanoat chegaralarini oshiramiz.
