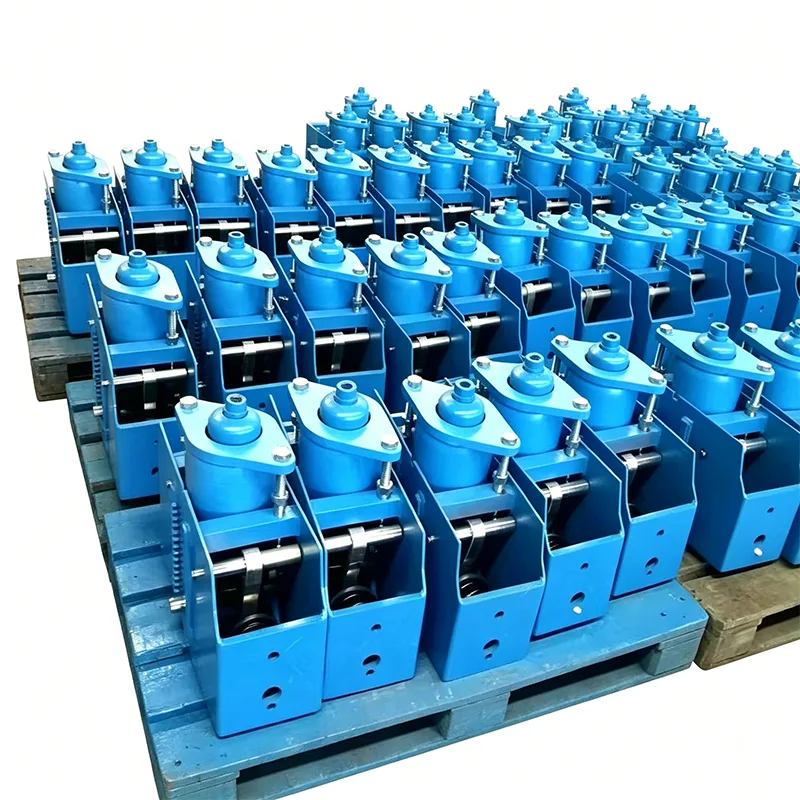

Doimiy bahor qo'llab-quvvatlashi

Yangzhou Tianshun Pipeline Technology Co., Ltd., 2012-yilda tashkil etilgan bo'lib, 14 yil davomida quvurlarni qo'llab-quvvatlash mahsulotlarini ishlab chiqarishga e'tibor qaratdi, mahsulotlar dunyoning 40 dan ortiq mamlakatlariga xizmat ko'rsatadi. Doimiy buloqni qo'llab-quvvatlash - bu quvur liniyasi ustidagi ko'tarish joyi bo'lmagan va pastki tayanch talab qilinadigan ish sharoitlari uchun maxsus mo'ljallangan mahsulot. U po'lat nurlarga, beton poydevorlarga yoki poydevor orqali qo'llab-quvvatlovchi platformalarga joylashtiriladi, bu quvurlar uchun doimiy yuqoriga qarab qo'llab-quvvatlovchi kuchni ta'minlaydi va kosmosda cheklangan stsenariylarda quvurlarni almashtirish kompensatsiyasi muammosini mukammal hal qiladi.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Nima uchun tik turuvchi turni tanlash kerak? Joy bilan cheklangan stsenariylar uchun yechim

Amaliy muhandislikda ko'plab quvurlar yuqori suspenziya echimlarini qabul qila olmaydi va pastki yordamdan foydalanishi kerak:

▶  Quvurlar galereyasidagi quyi qatlam quvurlari: Eng quyi qatlamli quvurlar ustida osib qo‘yish uchun po‘lat konstruksiyali nurlar mavjud emas.

▶  Uskuna ustidagi quvurlar: Toʻgʻridan-toʻgʻri uskunaning tepasida joylashgan quvurlar, yuqorida koʻtarish joylari yoʻq

▶  Beton xandaqlardagi quvurlar: Yuqori qismi tor bo‘lgan quvur xandaqlaridagi quvurlar

▶  Katta diametrli quvurlar: DN800 dan yuqori quvurlar, haddan tashqari uzun osma rodlar beqarorlikka moyil

▶  Tebranishga sezgir quvurlar: Nasosning kirish va chiqish quvurlari, pastki tayanch suspenziyaga qaraganda yaxshiroq barqarorlikka ega

▶  Loyihalarni qayta jihozlash: Mavjud po'lat konstruksiyalar yangi ko'tarish nuqtalarini qo'sha olmaydi, faqat poydevordan yordam olish mumkin

Ushbu stsenariylarda Doimiy bahorni qo'llab-quvvatlash yagona mumkin bo'lgan doimiy quvvatni qo'llab-quvvatlash echimidir.

Mahsulotning texnik xususiyatlari

Keng qamrovli taqqoslash: Turuvchi tur va osma turi

Mahsulot tuzilishi va asosiy xususiyatlari

Doimiy bahorni qo'llab-quvvatlash vertikal quti tuzilishini qabul qiladi, asosan quyidagi qismlardan iborat:

Asosiy plita: yukni tarqatish va barqarorlikni ta'minlash uchun keng pastki plastinka

Bahor qutisi: o'rnatilgan doimiy quvvatli kamon mexanizmi, vertikal ravishda joylashtirilgan

Qo'llab-quvvatlash ustki plitasi: quvur liniyasi trubkasi bilan bog'langan, balandligi nozik sozlanishi mumkin

Deplasman ko'rsatkichi: Oson kuzatish uchun yon tomonda ingl

Qulflash moslamasi: tashish va o'rnatish vaqtida buloqni qulflaydi

Asosiy xususiyatlar

Ultra past balandlikdagi dizayn

Vertikal kamon tartibi, umumiy balandligi bir xil spetsifikatsiyadagi suspenziya turidan 40% pastroq

Quvur xandaqlari va asbob-uskunalar xonalari kabi cheklangan qavat balandligi bo'lgan joylar uchun javob beradi

Maxsus ish sharoitlari uchun moslashtirilgan qisqaroq texnik xususiyatlar

Ajoyib barqarorlik

Asosiy maydoni suspenziya turidan 3 baravar katta, tortishish markazi past

Quvur liniyasining gorizontal zarbasi ostida ag'darish oson emas

Vibratsiyali ish sharoitida osma novdani silkitish muammosi yo'q

Qulay o'rnatish va texnik xizmat ko'rsatish

Erga o'rnatish, yuqori balandlikda ishlash talab qilinmaydi

To'g'ridan-to'g'ri poydevorga qo'ying, tekislashdan keyin mahkamlang

Yuqoridagi sozlash murvati, yerda turgan holda ishlaydi

Texnik xizmat ko'rsatish va almashtirish uchun quvurlarni demontaj qilishning hojati yo'q, to'g'ridan-to'g'ri bahorni yig'ishtiring

Kuchli siljish moslashuvi

Ayniqsa, quvur liniyalarining yuqoriga ko'tarilgan issiqlik almashinuvi bilan ish sharoitlari uchun javob beradi

Pastga siljish uchun ham moslashadi, faqat teskari o'rnating

Yon siljish doimiy kuch ishlashiga ta'sir qilmaydi

Odatda qo'llash stsenariysi tahlili

O'rnatish va ishga tushirish bo'yicha qo'llanma (14 yillik muhandislik tajribasiga asoslangan)

O'rnatishdan oldin tekshirish

1. Mahsulot modeli dizayn chizmalariga mos kelishini tekshiring

2. Qulflash moslamasining buzilmaganligini va tashish paytida bo'shashmaslik bor-yo'qligini tekshiring

3. Baza tekisligini tekshiring, deformatsiya 2 mm dan oshsa, tuzatish kerak

O'rnatish bosqichlari

1.Foundation leveling: Qo'llab-quvvatlovchi poydevor yuzasining tekislik xatosi ≤2mm/m

2. Joylashtirish va mahkamlash: Doimiy buloq tayanchini joyiga qo'ying, poydevorni poydevorga payvandlang yoki murvat bilan mahkamlang

3.Quvur liniyasi ulanishi: Quvur quvurining tayanchini qavs ustki plitasi bilan ulang, sovuq holatdagi joy almashinuvini zaxiralang

4.Yuklash sozlamalari: Yuqori murvatni dizayn talablariga muvofiq sozlang, indikator plitasini sovuq holatga moslang

5.Qulfni ochish: O'rnatishdan keyin transportni qulflash murvatlarini olib tashlang

6.Tekshiruv va tasdiqlash: Tasdiqlash indikatori tiqilib qolmasdan erkin harakatlanishi mumkin

Umumiy muammolarni hal qilish

Sifatni nazorat qilish va tekshirish

Xom ashyo nazorati

Oddiy po'lat tegirmonlarining barcha po'lat materiallari material sertifikatlari bilan

Bahor po'lati uchun 100% qattiqlik sinovi, malakasiz materiallar rad etilgan

Payvandlash materiallari spetsifikatsiyalarga muvofiq quritiladi, asosiy metall kuchiga mos keladi

Ishlab chiqarish jarayonini nazorat qilish

CNC kesish va bo'shatish, o'lchov aniqligi ± 1 mm

Payvandlash CO2 gazidan himoyalangan payvandlashni qabul qiladi, payvandchilar sertifikatlarga ega

Bahor issiqlik bilan ishlov berish vakuumli pechni, qattiqlik bir xilligi ± HRC2 ni qabul qiladi

Mashinani to'liq yig'ishdan so'ng uchta to'liq zarba sinovi

Zavod tekshiruvi

Har bir doimiy bahor tayanchi yetkazib berishdan oldin quyidagilarni bajaradi:

Tashqi ko'rinish va o'lchamlarni tekshirish

To'liq zarba yuk testi, 10 o'lchash nuqtasini yozing

Doimiylikni hisoblash, ≤±5% ni ta'minlang

Qulflash moslamasining ishlashini tekshirish

Siqilish ko'rsatkichini kalibrlash

Korroziyaga qarshi qoplama qalinligini aniqlash

Xizmat va qo'llab-quvvatlash

▶  Tanlovni qo‘llab-quvvatlash: Turg‘un turdagi yechimning maqsadga muvofiqligini tasdiqlash uchun o‘rnatish joyini tekshirishni taqdim eting

▶  Moslashtirilgan xizmat: Saytdagi boʻsh joyga mos ravishda maxsus balandlik va maxsus taglik oʻlchami

▶  Oʻrnatish boʻyicha yoʻriqnoma: Yirik loyihalar uchun oʻrnatish boʻyicha batafsil qoʻllanma, joyida koʻrsatma taqdim eting

▶  Etkazib berish davri: an'anaviy modellar uchun 7-10 kun, moslashtirilgan mahsulotlar uchun 15-20 kun

▶  Sifat kafolati: mahsulotning 2 yillik kafolati, umr bo‘yi texnik yordam

▶  Ehtiyot qismlar bilan ta'minlash: 48 soat ichida yetkazib beriladigan oddiy model buloq yig'indisi.

Doimiy bahorni qo'llab-quvvatlash - cheklangan ish sharoitida doimiy quvvat quvurlarini qo'llab-quvvatlash uchun ishonchli yechim. So'nggi 14 yil ichida biz butun dunyo bo'ylab yuzlab loyihalar uchun to'xtatib turish echimlarini amalga oshirib bo'lmaydigan muammoni hal qildik va mahsulotlarimiz barqaror ishlamoqda va mijozlar tomonidan bir ovozdan tan olingan.
