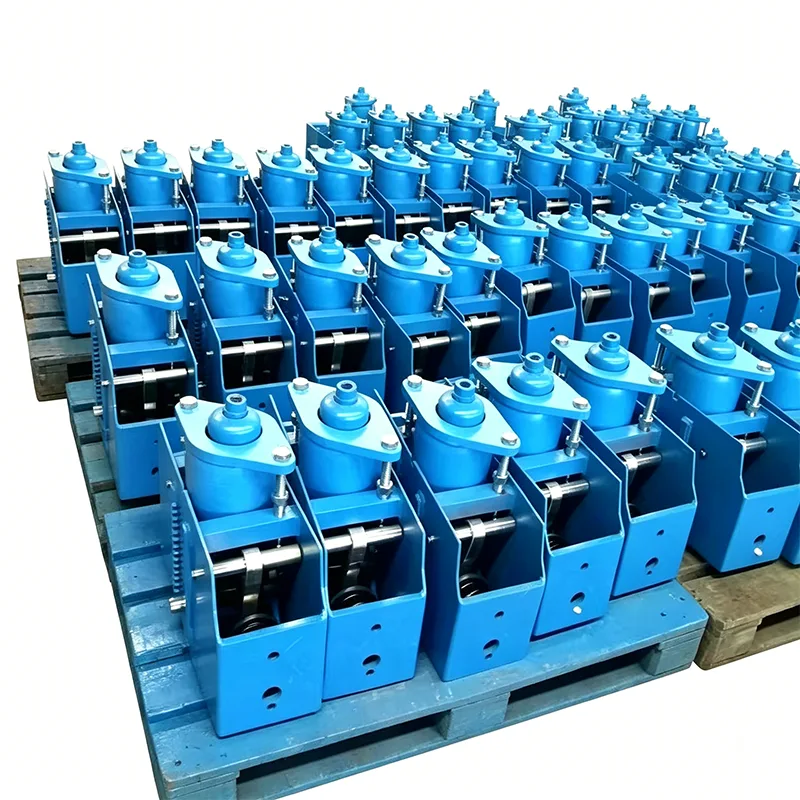

Gorizontal doimiy bahorni qo'llab-quvvatlash

Ko'pgina sanoat ob'ektlarida quvur liniyalari ustidagi cheklangan joy vertikal doimiy bahor tayanchlarini o'rnatishni imkonsiz qiladi. Ayni paytda, ba'zi quvurlarni yon tomondan yoki pastdan qo'llab-quvvatlashni talab qiladi va an'anaviy qo'llab-quvvatlash usullari katta siljishlar ostida doimiy kuch talablarini qondirish uchun kurashadi. Gorizontal Constant Spring Support - bu muammolarni hal qilish uchun maxsus ishlab chiqilgan maxsus mahsulot. U gorizontal ravishda quvur liniyalari ostiga yoki yoniga o'rnatiladi, bu esa 5% ichida boshqariladigan yuk o'zgaruvchanligi bilan butun ish zarbasi davomida barqaror qo'llab-quvvatlovchi kuchni ta'minlaydi.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Ishlash printsipi va strukturaviy xususiyatlari

Gorizontal doimiy kamon tayanchi moment balansi printsipi asosida ishlaydi. Quvurning vertikal siljishi sodir bo'lganda, prujinaning elastik kuchi aniq bog'lanish va shisha mexanizmi orqali doimiy chiqish kuchiga aylanadi. Vertikal tayanchlardan farqli o'laroq, uning prujina yig'ilishi gorizontal tarzda joylashtirilgan, buning natijasida og'irlik markazi pastroq va barqaror ishlaydi, bu ayniqsa katta yuk va katta joy almashish quvurlari tizimlari uchun mos keladi.

Standart gorizontal doimiy bahor qo'llab-quvvatlashi integratsiyalangan payvandlangan ramka tuzilishini qabul qiladi, asosiy komponentlar, jumladan:

▶  Gorizontal tarzda joylashtirilgan silindrsimon spiral prujina majmuasi

▶  Yuqori aniqlikdagi moment balansini ulash tizimi

▶  Yon tomonga oʻrnatilgan yukni sozlash mexanizmi

▶  Ikki zarbani cheklovchi qurilma

▶  Vizual siljish indikatori

▶  Pastki oʻrnatish asosi

Mahsulotning texnik xususiyatlari

Doimiy buloqli ilgichlar jadvali	Misol
Model / seriya	PH, LH, CA, CS, TH
Yuk ko'tarish qobiliyati (ishlash)	0,1 kN - 500 kN
Umumiy sayohat	50mm, 100mm, 200mm, 400mm
Haqiqiy sayohat	600 mm gacha
Yukning og'ishi (tolerantlik)	±5% (standart) / ±3% (Yuqori prec.)
O'rnatish pozitsiyasi	Gorizontal / Vertikal
Uy-joy tugatish	Issiq daldırma galvanizli / epoksi
Ishlash harorati.	-20°C dan +80°C gacha (Atrof muhit)
Bahor bobini materiali	60Si2Mn / 50CrVA
Yukni sozlash diapazoni	±10% (maydonni sozlash)

Vertikal doimiy bahor tayanchlari bilan taqqoslash

Taqqoslash elementi	Gorizontal doimiy bahorni qo'llab-quvvatlash	Vertikal doimiy bahorni qo'llab-quvvatlash
O'rnatish usuli	Quvurlar ostida yoki yonida gorizontal ravishda o'rnatiladi	Quvurlar ustidagi vertikal ravishda o'rnatiladi
Kosmik ishg'ol	Kam vertikal bo'shliq, yuqori gorizontal bo'shliq	Past gorizontal bo'shliq, yuqori vertikal bo'shliq
Og'irlik markazining pozitsiyasi	Past, mukammal operatsion barqarorlik	O'rnatish poydevori uchun yuqori, talabchan talablar
Maksimal yuk	1000kN gacha	Odatda 500kN dan oshmaydi
Xizmat qulayligi	Yon ish, toqqa chiqish shart emas	Yuqori operatsiya, toqqa chiqishni talab qiladi
Amaldagi stsenariylar	Cheklangan havo maydoni bo'lgan katta yuk quvurlari	Cheklangan gorizontal maydonga ega kichik yuk quvurlari

To'liq seriyali spetsifikatsiya parametrlari

Biz sanoat talablarining katta qismini qamrab oluvchi 6 ta standart gorizontal doimiy bahor tayanchlarini taqdim etamiz:

Modellar seriyasi	Nominal yuk diapazoni (kN)	Standart og'ish (mm)	Ishlash harorati diapazoni (℃)	Dizayn xavfsizligi omili
HCH-50	1-30	50	-40~+450	1.6
HCH-100	5-80	100	-40~+450	1.6
HCH-150	10-150	150	-40~+450	1.6
HCH-200	20-300	200	-40~+550	1.6
HCH-300	50-600	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

Barcha mahsulotlar GB/T 17116.2-2018, ANSI/ASME B31.1 va DIN 2545 standartlariga mos keladi.

Asosiy ishlash afzalliklari

▶  Ultra-Yuqori Yuklash Imkoniyati: Katta quvur liniyasi va uskunalari talablarini qondirish uchun maksimal 1000kN tayanch quvvatini taʼminlaydi.

▶  Yuqori operatsion barqarorlik: Past ogʻirlik markazi bilan gorizontal joylashuvi 8 balli zilzilaga bardosh bera oladigan ajoyib seysmik koʻrsatkichlarni taʼminlaydi.

▶  Xavfsiz va qulay texnik xizmat ko‘rsatish: yon tomonni sozlash va tekshirish ko‘tarilish ishlariga bo‘lgan ehtiyojni yo‘qotib, xavfsizlik xavfini kamaytiradi

▶  Kuchli oʻrnatish moslashuvi: Beton toʻsinlar, poʻlat konstruksiyalar yoki jihozlar poydevoriga oʻrnatilishi mumkin

▶  Keng yukni sozlash diapazoni: Nominal yukning ±15% ichida joyida sozlash imkonini beradi

▶  Toʻliq muhrlangan dizayn: chang, yomgʻir suvi va korroziy muhitning ichki mexanizmlarga kirishini samarali oldini oladi

Oddiy dastur maydonlari

Gorizontal doimiy bahor tayanchlari quyidagi sanoat stsenariylarida keng qo'llaniladi:

▶  Yirik issiqlik elektr stansiyalaridagi asosiy bugʻ va qayta isitiladigan bugʻ quvurlari

▶  Neftni qayta ishlash zavodlarida gidrokreking va suyuqlik katalitik kreking qurilmalari quvurlari

▶  Yirik LNG terminallarida saqlash tankining kirish va chiqish quvurlari

▶  Poʻlat zavodlarida yuqori oʻchoqli issiq havo quvurlari va konvertor gaz quvurlari

▶  Atom elektr stansiyalaridagi anʼanaviy orol bugʻ quvurlari tizimlari

▶  Shahar markaziy isitish uchun katta diametrli yuqori haroratli issiq suv quvurlari

Ishlab chiqarish va sifat kafolati

Doimiy bahor tayanchlarini ishlab chiqarish bo'yicha 14 yillik tajribaga ega Yangzhou Tianshun Pipeline o'zining gorizontal doimiy bahor tayanchlarini butun dunyo bo'ylab 350 dan ortiq sanoat loyihalariga muvaffaqiyatli qo'lladi. Barcha mahsulotlar qat'iy sifat nazorati protseduralaridan o'tadi:

Yuk tashishdan oldin har bir mahsulot uchun uy ichidagi keng qamrovli sinov o'tkaziladi

Yuk tashishdan oldin har bir mahsulot to'liq ichki sinov jarayonidan o'tadi. Ushbu jarayon o'lchovli va vizual tekshirishni, PMI (ijobiy materialni aniqlash), qattiqlik sinovini, agar kerak bo'lsa, MT/PT buzilmaydigan sinovni, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazishni va qoplama qalinligini o'lchashni o'z ichiga oladi. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) taqdim etiladi.

Uchinchi tomon akkreditatsiyasi bo'yicha tushuntirish

Ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlari bilan bir xil emas. Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi talab etilsa, u alohida ixtiyoriy xizmat sifatida taqdim etilishi mumkin.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Ushbu xizmat kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovini o'z ichiga oladi.

2. Payvandlash NDT

Mavjud usullar orasida magnit zarrachalar sinovi (MT), suyuqlik penetrant sinovi (PT), ultratovush tekshiruvi (UT) va radiografik sinov (RT) mavjud.

3. Bahor yukining ishlashini tekshirish

Yukni siljitish egri chiziqlari kiritilgan.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizning ajralib turadigan afzalliklarimiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Mahsulotni yuklashning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan taqqoslanadi.

Standart mahalliy yetkazib beruvchidan ko'proq

Faqatgina mahsulotning o'zini ta'minlaydigan standart mahalliy ishlab chiqaruvchilardan farqli o'laroq, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlaymiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohlar tekshiruvlarini tashkil etishga yordam beramiz va chet eldagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.

Eksklyuziv xizmat ko'rsatish

▶  Bepul saytdagi soʻrov va quvurlar kuchlanishini tahlil qilish

▶  Maxsus oʻrnatish joylari uchun moslashtirilgan dizayn

▶  Professional muhandislar oʻrnatish va ishga tushirish boʻyicha koʻrsatmalar beradi

▶  12 oylik kafolat muddati, kafolat muddati davomida bepul taʼmirlash yoki almashtirish

▶  Umr boʻyi texnik yordam va ehtiyot qismlar bilan taʼminlash

Gorizontal doimiy bahor yordami yoki loyihangiz uchun texnik tanlov haqida batafsil ma'lumot olish uchun bizning savdo guruhimizga murojaat qiling.

Tez-tez so'raladigan savollar (FAQ)

Savol: Gorizontal doimiy prujinali tayanchlarni temir konstruktsiyalarga o'rnatish mumkinmi?

Javob: Ha. Biz beton asoslarga, po'lat konstruktsiyali nurlarga va asbob-uskunalar platformalariga moslashish uchun bir nechta o'rnatish tayanch shakllarini taqdim etamiz. Katta yuklangan modellar uchun biz o'rnatish quvvati talablarga javob berishini ta'minlash uchun poydevor dizayni bo'yicha tavsiyalar beramiz.

Savol: Gorizontal doimiy bahor tayanchingiz past haroratli muhitda ishlatilishi mumkinmi?

Javob: Ha. Biz 304 yoki 316L zanglamaydigan po'latdan yasalgan materiallarni qabul qiladigan va past haroratli zarba sinovlaridan o'tgan maxsus past haroratli modellarni taklif qilamiz. Ular -196 ℃ gacha past haroratlarda normal ishlashi mumkin va LNG va etilen kabi kriyojenik quvurlar tizimlari uchun javob beradi.

Savol: Mahsulotlaringizni yetkazib berish muddati qancha?

Javob: Standart modellar uchun yetkazib berish muddati 30-45 kun, moslashtirilgan modellar uchun esa murakkablikka qarab 45-60 kun. Shoshilinch buyurtmalar uchun biz 20 kunlik eng qisqa etkazib berish muddati bilan tezlashtirilgan ishlab chiqarishni tashkil qilishimiz mumkin.
