Ko'pgina sanoat maydonchalarida quvurlar ostida uskunalar, o'tish joylari, klapanlar guruhlari yoki boshqa to'siqlar mavjud bo'lib, polga o'rnatilgan tayanchlarni o'rnatish imkonsizdir. Ayni paytda, ba'zi katta diametrli quvurlar 100 mm dan ortiq termal siljishlarni boshdan kechiradi va oddiy o'zgaruvchan kamon tayanchlarining yuk tebranishlari quvur liniyasi kuchlanishining ruxsat etilgan chegaralardan oshib ketishiga olib keladi.
Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.
Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.
Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

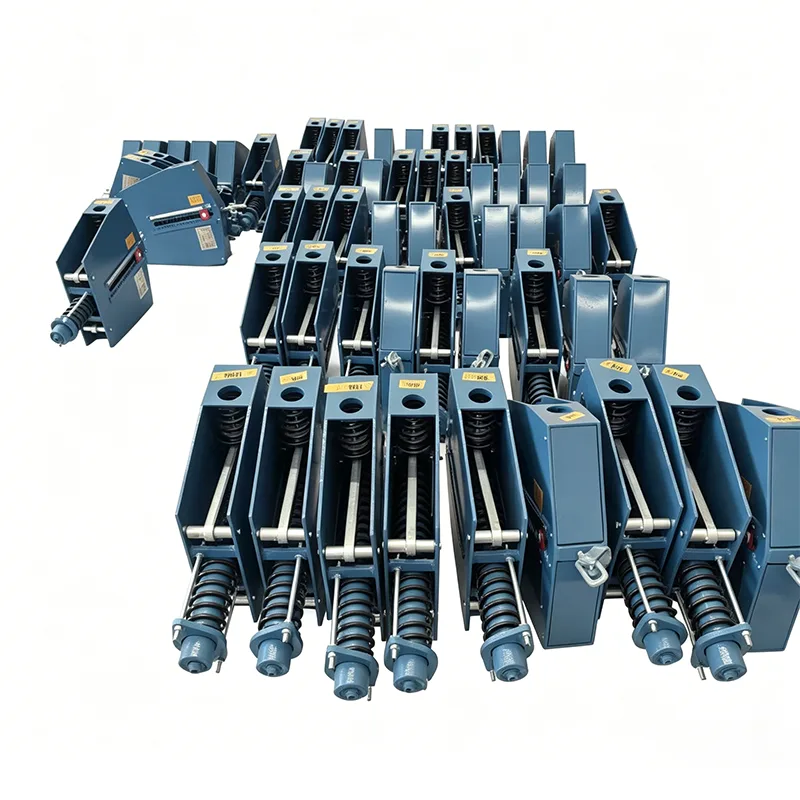

Osilgan doimiy bahor yordami ushbu sanoat muammosini mukammal hal qiladi. U quvur liniyalari ostida hech qanday joy egallamasdan, to'liq zarba bo'ylab ≤5% tebranish tezligi bilan doimiy qo'llab-quvvatlovchi kuchni etkazib beradigan yuqori po'lat konstruktsiyalardan osma orqali o'rnatiladi.
| Doimiy buloqli ilgichlar jadvali | Misol |
| Model / seriya | PH, LH, CA, CS, TH |
| Yuk ko'tarish qobiliyati (ishlash) | 0,1 kN - 500 kN |
| Umumiy sayohat | 50mm, 100mm, 200mm, 400mm |
| Haqiqiy sayohat | 600 mm gacha |
| Yukning og'ishi (tolerantlik) | ±5% (standart) / ±3% (Yuqori prec.) |
| O'rnatish pozitsiyasi | Gorizontal / Vertikal |
| Uy-joy tugatish | Issiq daldırma galvanizli / epoksi |
| Ishlash harorati. | -20°C dan +80°C gacha (Atrof muhit) |
| Bahor bobini materiali | 60Si2Mn / 50CrVA |
| Yukni sozlash diapazoni | ±10% (maydonni sozlash) |
O'rnatishning ikkita usuli turli xil sayt sharoitlari uchun tegishli stsenariylarga ega va osilgan doimiy bahor tayanchlari bo'sh joy cheklangan muhitda o'zgarmas afzalliklarni taklif qiladi:
|
Taqqoslash o'lchami |
Osilgan doimiy bahor tayanchi |
Zaminga o'rnatilgan doimiy bahor tayanchi |
|
O'rnatish joyi |
Yuqori po'lat konstruktsiyalar / beton nurlar ostida |
Er usti / uskunalar platformalari |
|
Quvur ostidagi kosmik ishg'ol |
Yo'q |
To'liq ishg'ol |
|
O'rnatish qiyinligi |
O'rtacha (balandlikda ishlashni talab qiladi) |
Past |
|
Yuk tashish yo'li |
Quvur liniyasi → Qo'llab-quvvatlash → Yuqori tuzilma |
Quvur liniyasi → Qo'llab-quvvatlash → Zamin poydevori |
|
Amaldagi stsenariylar |
Pastda to'siqlari bo'lgan quvurlar, baland quvurlar |
Pastda etarli joy bo'lgan quvurlar |
|
Maksimal yuk ko'tarish qobiliyati |
1200kN |
2000kN |
|
Maksimal siljish |
400 mm |
600 mm |
Umumiy doimiy bahor tayanch dizayniga asoslanib, osilgan doimiy bahor tayanchlari osma o'rnatishning kuchlanish xususiyatlari uchun maqsadli optimallashtirishdan o'tdi:
▶ Soxta integral ko‘taruvchi ushlagichlar: Yuqori ko‘taruvchi ushlagichlar payvandlash nuqsonlarisiz monolit zarb texnologiyasini qo‘llaydi va xavfsizlik koeffitsientini 2,5 barobarga oshiradi.
▶ Burilishga qarshi cheklovchi qurilma: Ish paytida quvur liniyasining haddan tashqari tebranishining oldini olish uchun ko‘ndalang chegaralovchi tuzilmalar bilan jihozlangan.
▶ Sozlanishi mumkin bo‘lgan ilmoqlar yig‘ilishi: turli o‘rnatish balandliklariga moslashish uchun standart 1–3 m sozlanishi ilmoqlar.
▶ Yiqilishdan himoya dizayni: Yuqori balandlikda qulashning oldini olish uchun barcha ulanish nuqtalarida ikki tomonlama xavfsizlik mexanizmlari o‘rnatilgan.
▶ Vizual joy oʻzgartirish koʻrsatkichi: yerdagi xodimlar tomonidan ish holatini oson kuzatish uchun yon tomonlarga katta masshtabli plitalar oʻrnatilgan.
Ko'pgina sanoat talablarini qondirish uchun osilgan doimiy bahor tayanchlarining beshta standart seriyasi mavjud:
|
Modellar seriyasi |
Nominal yuk diapazoni (kN) |
Nominal siljish diapazoni (mm) |
Ishlash harorati diapazoni (℃) |
Standart ilmoq uzunligi (m) |
Maksimal birlik og'irligi (kg) |
|
HCS-50 |
1–50 |
50, 100 |
-40 ~ +450 |
1.5 |
120 |
|
HCS-100 |
50–100 |
100, 150 |
-40 ~ +450 |
2.0 |
250 |
|
HCS-200 |
100–200 |
150, 200 |
-40 ~ +550 |
2.0 |
480 |
|
HCS-500 |
200–500 |
200, 300 |
-40 ~ +550 |
2.5 |
1200 |
|
HCS-1200 |
500–1200 |
300, 400 |
-196 ~ +550 |
3.0 |
3500 |
Barcha mahsulotlar GB/T 17116.2, ANSI/ASME B31.1 va API RP 551 standartlariga mos keladi.
Osma doimiy bahor tayanchlarining asosiy ishlash ko'rsatkichlari milliy standart talablaridan oshib ketadi. Barcha ma'lumotlar CNAS tomonidan akkreditatsiya qilingan laboratoriyamizning 100% to'liq tekshiruv yozuvlaridan olingan:
|
Ishlash ko'rsatkichi |
Milliy standart talabi |
Tianshun o'lchangan qiymati |
|
Yukning tebranish darajasi |
≤5% |
≤4% |
|
Yuk ko'tarish ushlagichining tortish kuchi |
1,5 marta nominal yuk |
2,5 marta nominal yuk |
|
Payvand chokining buzilmaydigan sinovi |
20% namuna olish |
100% to'liq tekshirish |
|
Charchoq hayot |
≥100 000 tsikl |
≥150 000 tsikl |
|
Ilmoq novdasini sozlashning aniqligi |
±10 mm |
±5 mm |
Yuqori balandliklarda o'rnatilgan mahsulotlarning mutlaq xavfsizligini ta'minlash uchun biz har bir osilgan doimiy bahor yordamiga noyob mahsulot identifikatsiya kodini tayinlaymiz, bu esa to'liq hayot aylanishini kuzatish imkonini beradi:
▶ Xom ashyo kuzatuvi: po'latning har bir partiyasiga asl tegirmon sinovi sertifikati (MTC) qo'shiladi va spektral tahlil natijalari identifikatsiya kodiga bog'lanadi.
▶ Ishlab chiqarish jarayoni yozuvlari: Barcha muhim jarayonlar (payvandlash, issiqlik bilan ishlov berish, yig‘ish) uchun operatorlar va vaqt belgilari to‘liq hujjatlashtirilgan.
▶ Tekshiruv hisobotini arxivlash: Barcha tekshiruv hisobotlari elektron fayllarga aylantiriladi va ularni identifikatsiya kodi orqali onlayn soʻrash mumkin.
▶ Zavod belgisi: Noyob identifikatsiya kodi, ishlab chiqarilgan sanasi va inspektor raqami mahsulotning nomi plastinkasida o‘yib yozilgan.
▶ Sotishdan keyingi kuzatuv: Mahsulotni oʻrnatish va ishlatish haqidagi maʼlumotlar tizimga sinxron tarzda kiritilib, umr boʻyi texnik yordam beradi.
Osilgan doimiy bahor tayanchlari butun dunyo bo'ylab 320 dan ortiq sanoat loyihalarida muvaffaqiyatli qo'llanilgan, jami yetkazib berish 180 000 donadan oshadi. Odatdagi stsenariylarga quyidagilar kiradi:
▶ Elektr stansiyalaridagi magistral bugʻ va qayta isitiladigan bugʻ quvurlarining balandlikdagi uchastkalari
▶ Neftni qayta ishlash zavodi hududlarida yuqori texnologik quvurlar
▶ Suyultirilgan gazni qabul qilish terminallaridagi tank ustki quvurlar
▶ Poʻlat tegirmonlarida yuqori oʻchoqli issiq havo quvurlarining toʻxtatilgan qismlari
▶ Shaharlarda daryo va chorrahada baland bugʻ quvurlari
▶ Atom elektr stansiyasidagi oddiy orollardagi katta diametrli quvurlar
Imkoniyatlarimiz isboti sifatida biz o'tgan loyiha shartnomalarining nusxalarini, egalarni qabul qilish hisobotlarini va joyida ishlash fotosuratlarini taqdim etishimiz mumkin.
Osilgan tayanchlarni baland balandlikda o'rnatishning maxsus talablariga javoban biz eksklyuziv xizmatlarni taqdim etamiz:
▶ Bepul oʻrnatish tugunini loyihalash va yukni hisoblash
▶ O'rnatish bo'yicha ko'rsatmalar uchun sertifikatlangan yuqori balandlikdagi muhandislarni jo'natish
▶ Maxsus oʻrnatish vositalari va xavfsizlikni himoya qilish uskunalari bilan taʼminlash
▶ 18 oylik kafolat muddati, sanoat standartidan 6 oy uzoqroq
▶ Mahsulotlarning uzoq muddatli xavfsiz ishlashini taʼminlash uchun muntazam tekshiruv xizmatlari
Savol: O'rnatish balandligi etarli bo'lmasa nima bo'ladi?
Javob: Biz qisqa osma novda versiyalarini saytning haqiqiy balandligiga qarab sozlashimiz yoki o'rnatish joyini tejashni maksimal darajada oshirish uchun yuqori o'rnatilgan o'rnatish echimlarini taqdim etishimiz mumkin.
Savol: Erdan qo'llab-quvvatlash yukini qanday sozlash mumkin?
Javob: Barcha modellar erga sozlanishi moslamalar bilan jihozlangan. Yukni nozik sozlash yuqori balandlikdagi operatsiyalarga ehtiyojni yo'qotib, maxsus kengaytirilgan kalit yordamida erdan bajarilishi mumkin.
Savol: Tashish paytida mahsulotlar qanday himoyalangan?
Javob: Tashish vaqtida birlashtiruvchi novda mexanizmining deformatsiyasini oldini olish uchun ichki tamponlama materiallari va mahkamlash moslamalari bo'lgan maxsus yog'och qutilardan foydalanamiz. Mahsulotlarning saytga mukammal holatda etib borishini ta'minlash uchun transportni qulflash moslamasi ham kiritilgan.
