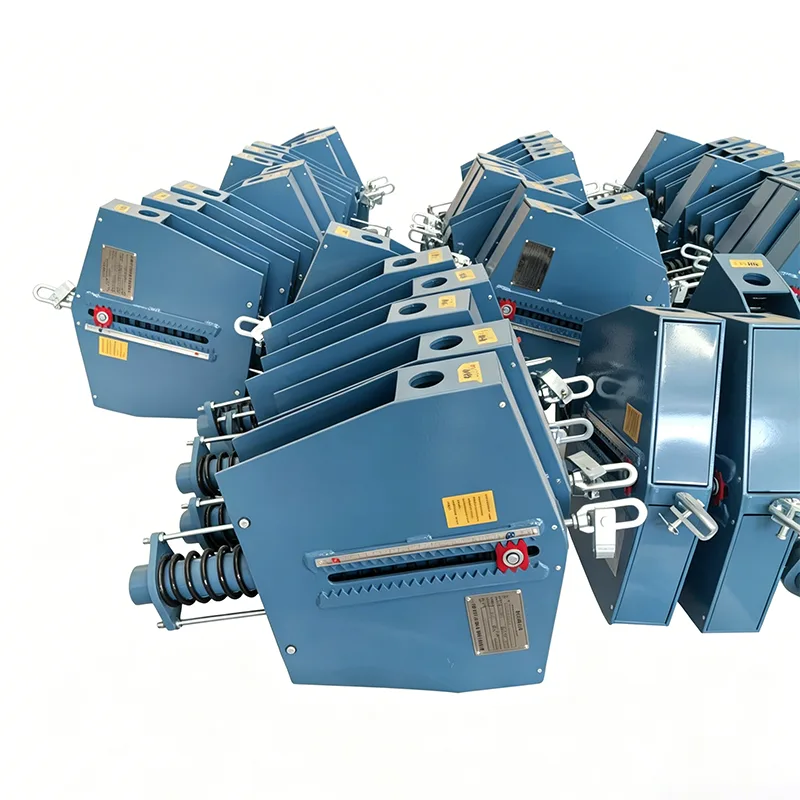

Quvur liniyasi uchun doimiy bahorni qo'llab-quvvatlash

Quvur liniyasi uchun doimiy bahorni qo'llab-quvvatlash

Sanoat quvurlari tizimlarini ishlatish jarayonida qo'llab-quvvatlash echimlarini noto'g'ri tanlash ko'pincha bir qator muammolarga olib keladi:

▶  Quvur liniyasining haddan tashqari kuchlanishi: Yuqori haroratli quvur liniyalari issiqlik almashinuviga duchor bo‘lganda, qo‘llab-quvvatlovchi kuchning o‘zgarishi payvand chokining yorilishi va bo‘g‘imlarning oqishiga olib keladi.

▶  Uskuna interfeysining shikastlanishi: quvurlarning issiqlik kengayish quvvati nasoslar va kompressorlar kabi nozik uskunalarga uzatiladi, bu esa uskunaning siljishi yoki muhrning ishdan chiqishiga olib keladi.

▶  Yordamchi va ilgich tiqilib qolishi: noto‘g‘ri o‘rnatish va ishga tushirish prujinaning normal ishlashiga yo‘l qo‘ymaydi, bu esa quvur liniyasining egilishi va deformatsiyasiga olib keladi.

▶  Yuqori foydalanish va texnik xizmat ko‘rsatish xarajatlari: Tez-tez texnik xizmat ko‘rsatish va almashtirish ishlab chiqarishning uzluksizligiga ta’sir qiladi

Ushbu keng tarqalgan sanoat muammolarini hal qilish uchun biz 14 yillik muhandislik amaliyoti bilan tasdiqlangan etuk yechimni taqdim etamiz - Quvur uchun doimiy bahor yordami.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Mahsulotning texnik xususiyatlari

Doimiy buloqli ilgichlar jadvali	Misol
Model / seriya	PH, LH, CA, CS, TH
Yuk ko'tarish qobiliyati (ishlash)	0,1 kN - 500 kN
Umumiy sayohat	50mm, 100mm, 200mm, 400mm
Haqiqiy sayohat	600 mm gacha
Yukning og'ishi (tolerantlik)	±5% (standart) / ±3% (Yuqori prec.)
O'rnatish pozitsiyasi	Gorizontal / Vertikal
Uy-joy tugatish	Issiq daldırma galvanizli / epoksi
Ishlash harorati.	-20°C dan +80°C gacha (Atrof muhit)
Bahor bobini materiali	60Si2Mn / 50CrVA
Yukni sozlash diapazoni	±10% (maydonni sozlash)

Mahsulotning joylashuvi va asosiy qiymati

Quvur liniyasi uchun doimiy bahor tayanchi - quvur liniyalarining pastki qismini qo'llab-quvvatlash uchun maxsus mo'ljallangan, quvur liniyasi ustida ko'tarish joyi bo'lmagan va poydevor yoki platformadan yuqoriga ko'tarilishi kerak bo'lgan ish sharoitlari uchun mos keladigan asosiy turdagi doimiy quvvatni qo'llab-quvvatlash moslamasi.

Ilmoq turlaridan farqli o'laroq, doimiy quvvatli kamon tayanchi to'g'ridan-to'g'ri po'lat nurlarga, beton asoslarga yoki qo'llab-quvvatlovchi po'lat konstruktsiyalarga joylashtiriladi va poydevor orqali quvur liniyasining pastki qismiga ulanadi. Quvurning vertikal termal siljishining butun jarayoni davomida u har doim ±5% ichida boshqariladigan yukning o'zgarish tezligi bilan barqaror qo'llab-quvvatlovchi kuchni chiqaradi, bu esa termal siljish natijasida yuzaga keladigan qo'shimcha stressni tubdan yo'q qiladi.

2012-yilda tashkil etilganidan beri Yangzhou Tianshun Pipeline Technology butun dunyo bo'ylab 40 dan ortiq mamlakatlarda energiya va neft-kimyo loyihalari uchun o'n minglab quvurlarni qo'llab-quvvatlovchi mahsulotlarni taqdim etdi va joylarda boy dastur tajribasini to'pladi.

Tanlash bo'yicha qo'llanma: Qachon doimiy quvvatni qo'llab-quvvatlashni tanlash kerak

NB/T 47038—2019 sanoat standartiga muvofiq, doimiy quvvatli bahor tayanchlari va ilgichlar, muhandislik amaliyoti tajribasi bilan birlashtirilgan, tanlov mezonlari quyidagilardan iborat:

Sud qarori	Tavsiya etilgan yechim
Quvur liniyasining vertikal termal siljishi ＞ 12 mm	Doimiy quvvatli kamon tayanchlari va ilgichlarga ustunlik bering
Quvur liniyasining vertikal termal almashinuvi ≤ 12 mm	O'zgaruvchan quvvatli kamon tayanchlari va ilgichlar ixtiyoriy
Yukni o'zgartirish tezligi talabi ≤ 6%	Doimiy quvvatli kamon tayanchlari va ilgichlarni tanlash kerak
Nozik uskunalarga ulangan (bug 'turbinalari, nasoslar, kompressorlar)	Doimiy quvvatli kamon tayanchlari va ilgichlarni tanlash kerak
Quvur liniyasi ustidagi ko'tarish joyi yo'q	Quvur liniyasi uchun doimiy bahor yordamini tanlang (asosiy turdagi qo'llab-quvvatlash)
Quvur liniyasi ustidagi temir konstruktsiya nurlari	Doimiy quvvatli kamon ilgichlar ixtiyoriydir

Tanlash uchun zarur parametrlar (aniq moslikni ta'minlang):

▶  Quvur liniyasining ish yuki (shu jumladan quvur liniyasi, o'rta va izolyatsiya qatlami og'irligi)

▶  Quvurning sovuq holatdan issiq holatga vertikal issiqlik almashinuvi qiymati

▶  Ish muhiti harorati diapazoni

▶  Oʻz joyida oʻrnatish uchun joy cheklovlari

▶  Bajarish standarti talablari (milliy standart / kimyoviy standart / quvvat standarti)

Mahsulotning texnik xususiyatlari

Parametr toifasi	Texnik ko'rsatkichlar	Izohlar
Yuklash diapazoni	0,5kN ~ 800kN	Sozlanishi mumkin bo'lgan super katta yuk xususiyatlari
Siqilish diapazoni	50mm ~ 400mm	20% o'zgartirish marjasi tavsiya etiladi
Yukning doimiyligi	≤±5%	≤6% milliy standart talabidan oshib ketish
Ishlash harorati	-20℃ ~ 450℃	Maxsus ish sharoitlari uchun moslashtirilgan
Yukni sozlash diapazoni	±10%	Saytda nozik sozlash mavjud
O'rnatish turi	Asosiy turdagi qo'llab-quvvatlash	Pastki ildizni o'rnatish
Amalga oshirish standartlari	NB/T 47038, HG/T 20644, GB/T 17116	Mijoz tomonidan belgilangan standartlarga amal qilishi mumkin
Bahor materiali	60Si2MnA bahor po'lati	Vakuumli issiqlik bilan ishlov berish jarayoni
Qobiq materiali	Q345B konstruktiv po'lat	Integral payvandlashni shakllantirish

Turli xil qo'llab-quvvatlash echimlarining samaradorligini taqqoslash

Taqqoslash elementi	Doimiy quvvatli bahorni qo'llab-quvvatlash	O'zgaruvchan quvvatli bahorni qo'llab-quvvatlash	Ruxsat etilgan qattiq qo'llab-quvvatlash
Yukni o'zgartirish tezligi	≤±5%	15% ~ 25%	100% (oʻzgartirish kompensatsiyasi yoʻq)
Qo'llaniladigan siljish	＞12mm, maksimal 500mm	≤50mm	0 (oʻzgarishsiz)
Quvurning kuchlanishiga ta'siri	Qo'shimcha stress deyarli yo'q	Muayyan qo'shimcha stress	Kuchli stress kontsentratsiyasi
Uskunani himoya qilish	Eng yaxshi, minimal tortishish	O'rtacha	Yomon, surish to'g'ridan-to'g'ri uzatiladi
Strukturaviy murakkablik	Nisbatan yuqori	Oddiy	Eng oddiy
Xarid qilish qiymati	Nisbatan yuqori	O'rta	Eng past
To'liq hayot tsikli narxi	Eng past (xizmatsiz, uzoq xizmat muddati)	O'rta	Eng yuqori (tez-tez texnik xizmat ko'rsatish)
Tavsiya etilgan stsenariylar	Yuqori haroratli va yuqori bosimli uzoq masofali quvurlar, sezgir uskunalarni ulash	Umumiy haroratda o'rta va kichik diametrli quvurlar	Issiqlik almashinuvi bo'lmagan qisqa quvurlar

Quvur liniyasi uchun doimiy bahorni qo'llab-quvvatlashning dastlabki xarid qiymati nisbatan yuqori bo'lsa-da, 10 yildan ortiq to'liq hayot aylanishi nuqtai nazaridan, uning keng qamrovli narxi texnik xizmat ko'rsatmaydigan xususiyati, yuqori ishonchliligi va past ishlamay qolish darajasi tufayli boshqa echimlardan ustundir.

Ishlab chiqarish va sifat nazorati kafolati

Yuk tashishdan oldin har bir mahsulot uchun uy ichidagi keng qamrovli sinov o'tkaziladi

Yuk tashishdan oldin har bir mahsulot to'liq ichki sinov jarayonidan o'tadi. Ushbu jarayon o'lchovli va vizual tekshirishni, PMI (ijobiy materialni aniqlash), qattiqlik sinovini, agar kerak bo'lsa, MT/PT buzilmaydigan sinovni, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazishni va qoplama qalinligini o'lchashni o'z ichiga oladi. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) taqdim etiladi.

Uchinchi tomon akkreditatsiyasi bo'yicha tushuntirish

Ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlari bilan bir xil emas. Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi zarur bo'lsa, u alohida ixtiyoriy xizmat sifatida taqdim etilishi mumkin.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Ushbu xizmat kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovini o'z ichiga oladi.

2. Payvandlash NDT

Mavjud usullar orasida magnit zarrachalar sinovi (MT), suyuqlik penetratsion sinovi (PT), ultratovush tekshiruvi (UT) va radiografik sinov (RT) mavjud.

3. Bahor yukining ishlashini tekshirish

Yukni siljitish egri chiziqlari kiritilgan.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizning ajralib turadigan afzalliklarimiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Mahsulotni yuklashning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan taqqoslanadi.

Standart mahalliy yetkazib beruvchidan ko'proq

Faqatgina mahsulotning o'zini ta'minlaydigan standart mahalliy ishlab chiqaruvchilardan farqli o'laroq, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlaymiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohlar bo'lgan tekshiruvlarni tashkil etishga yordam beramiz va xorijdagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.

Umumiy muammolar va yechimlar

Saytdagi muammo	Mumkin sabab	Yechim
Quvurni almashtirish paytida qo'llab-quvvatlashdan g'ayritabiiy shovqin	Rolik va yo'riqnoma orasidagi ishqalanish	Muntazam ravishda yog'ni qo'llang
Dizaynga mos kelmaydigan haqiqiy siljish	Quvur liniyasining kuchlanishini hisoblashning og'ishi	Saytdagi yuk ±10% oralig'ida nozik sozlanishi mumkin
Haddan tashqari kamon siqilishi	Noto'g'ri tanlash yoki ortiqcha yuk	Yukni qayta hisoblang va mos modelni almashtiring
Asosiy deformatsiyani qo'llab-quvvatlash	Ildiz poydevorining kuchi etarli emas	Poydevorni mustahkamlang yoki qo'llab-quvvatlash maydonini oshiring
Qattiq korroziya	Atrof-muhitning kuchli korrozivligi	Zanglamaydigan po'latdan yasalgan materialni tanlang yoki korroziyaga qarshi qoplama qo'shing

Bizning xizmat ko'rsatish jarayoni

1.Texnik maslahat: Professional savdo guruhi sizning quvur liniyasi parametrlari asosida tanlov takliflarini taqdim etadi

2.Sxemani tasdiqlash: Mahsulot spetsifikatsiyalari va kotirovkalarini chiqarish, texnik talablarni va yetkazib berish muddatini tasdiqlash

3. Ishlab chiqarish va ishlab chiqarish: Buyurtmalarga muvofiq ishlab chiqarish, jarayon davomida mavjud bo'lgan ishlab chiqarish jarayoni haqida fikr-mulohazalar

4.Zavod tekshiruvi: sinov hisobotlari va malaka sertifikatlari biriktirilgan holda to'liq tekshirish

5.Logistika va yetkazib berish: an'anaviy modellar uchun 7-15 kun yetkazib berish, moslashtirilgan mahsulotlar kelishilgan tsiklga muvofiq yetkazib beriladi

6. Sotishdan keyingi yordam: O'rnatish bo'yicha ko'rsatmalar bering, mahsulot sifati muammolariga 24 soat ichida javob bering

Yangzhou Tianshun Pipeline Technology har doim "barqaror sifat, professional xizmat" biznes falsafasiga amal qiladi. Mahsulotlarimiz AQSh, Buyuk Britaniya, Braziliya, Singapur va Janubiy Afrika kabi 40 dan ortiq mamlakatlarda muhandislik loyihalarida barqaror ishlamoqda. Quvur liniyasi uchun doimiy bahorni qo'llab-quvvatlashni tanlash global muhandislik amaliyotlari bilan tasdiqlangan ishonchli quvur liniyasini qo'llab-quvvatlash echimini tanlashni anglatadi.
