Maqola xulosasi:Ishonchli qo'llab-quvvatlash tizimi termal kengayish, qisqarish, tebranish va o'zgaruvchan operatsion yuklarga duchor bo'lgan sanoat quvurlari uchun juda muhimdir. AQuvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlashquvur liniyasini doimiy ravishda qo'llab-quvvatlagan holda boshqariladigan vertikal harakatni ta'minlaydi. Professional ishlab chiqarish tajribasi bilan,Tyanshunelektr stantsiyalari, neft-kimyo ob'ektlari, neft va gaz tizimlari, kimyo zavodlari, suv tozalash loyihalari va boshqa talab qilinadigan sanoat ilovalari uchun standartlashtirilgan va moslashtirilgan o'zgaruvchan bahorni qo'llab-quvvatlash echimlarini etkazib beradi.
Mundarija
- Quvur liniyasi uchun o'zgaruvchan bahor yordami nima?
- Nima uchun sanoat quvurlarida o'zgaruvchan bahor yordami kerak?
- O'zgaruvchan bahorni qo'llab-quvvatlash qanday ishlaydi?
- Asosiy texnik xususiyatlar qanday?
- Asosiy komponentlar nima?
- Asosiy afzalliklari nimada?
- O'zgaruvchan bahor yordami qayerda ishlatiladi?
- To'g'ri o'zgaruvchan bahor yordamini qanday tanlash kerak?
- Ishlab chiqarish sifati ishlashga qanday ta'sir qiladi?
- Boshqa quvur tayanchlari bilan qanday taqqoslanadi?
- Tez-tez so'raladigan savollar

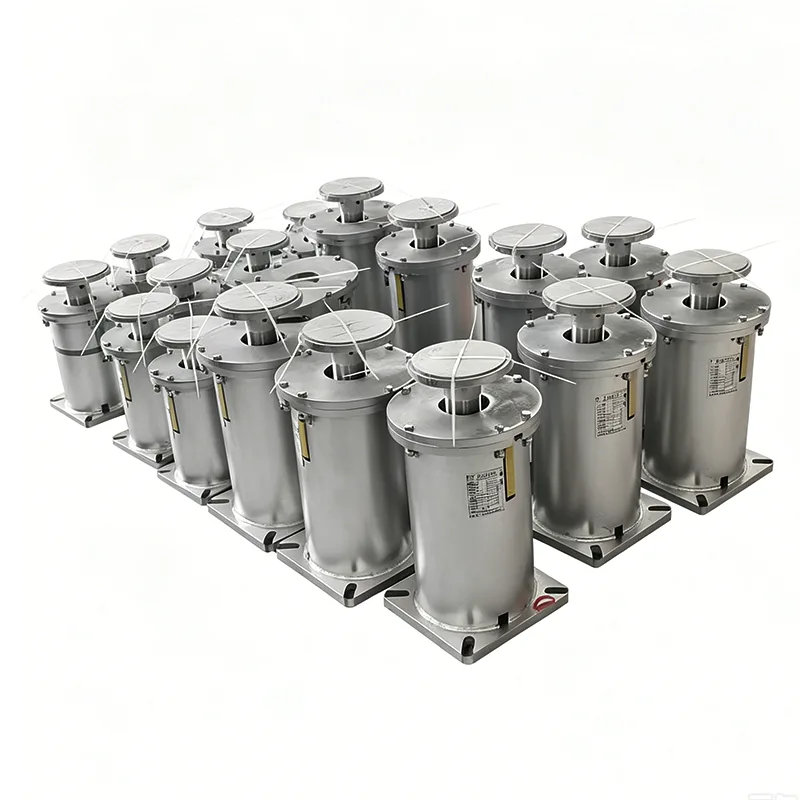

Quvur liniyasi uchun o'zgaruvchan bahor yordami nima?
A Quvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlashboshqariladigan vertikal harakatni ta'minlagan holda quvur liniyasi yuklarini tashish uchun mo'ljallangan elastik mexanik tayanchdir. Harakatni cheklaydigan qattiq tayanchdan farqli o'laroq, o'zgaruvchan kamon tayanchi quvur liniyasi holatidagi o'zgarishlarga moslashish uchun bahorning burilish xususiyatlaridan foydalanadi.
Sanoat quvurlari ish harorati o'zgarganda sezilarli darajada harakatlanishi mumkin. Bug 'liniyalari, oziqlantiruvchi suv tizimlari, texnologik quvurlar, kondensat liniyalari va boshqa yuqori haroratli tizimlar ish paytida kengayishi va yopilgandan keyin qisqarishi mumkin. Agar bu harakat to'g'ri boshqarilmasa, ortiqcha kuchlar quvurlarga, klapanlarga, gardishlarga, uskunaning nozullariga va strukturaviy ulanishlarga o'tkazilishi mumkin.
To'g'ri tanlangan kamon tayanchi, bashorat qilinadigan qo'llab-quvvatlovchi yukni saqlab, bu kuchlarni taqsimlashga yordam beradi. Tianshun mahsulot assortimenti turli xil yuk ko'tarish qobiliyati, sayohat talablari, o'rnatish shartlari va sanoat muhiti uchun mo'ljallangan standart va moslashtirilgan konfiguratsiyalarni o'z ichiga oladi.
Nima uchun sanoat quvurlarida o'zgaruvchan bahor yordami kerak?
Quvurni qo'llab-quvvatlash oddiygina quvurni ushlab turish masalasi emas. To'g'ri ishlab chiqilgan qo'llab-quvvatlash tizimi ortiqcha ikkilamchi stressni yaratmasdan, og'irlik, termal harakat, tebranish va ish sharoitlariga mos kelishi kerak.
O'zgaruvchan kamon tayanchlari, ayniqsa, quvur liniyasi vertikal siljish kompensatsiyasiga muhtoj bo'lsa, lekin doimiy bahor tayanchi bilan bog'liq juda kam yuk o'zgarishini talab qilmasa foydalidir.
- Termal kengayish kompensatsiyasi:Quvurlar harorati o'zgarganda boshqariladigan vertikal harakatga imkon beradi.
- Yuk taqsimoti:Quvurlar va tegishli komponentlar uchun uzluksiz yordam beradi.
- Stressni kamaytirish:Ulangan uskunaga o'tkaziladigan ortiqcha kuchlarni kamaytirishga yordam beradi.
- Vibratsiyani boshqarish:Quvur tizimlarini ishlatish uchun elastik qo'llab-quvvatlash mexanizmini ta'minlaydi.
- Uskunani himoya qilish:Nozik ulanish nuqtalarida ortiqcha yuklanish xavfini kamaytirishga yordam beradi.
- O'rnatishning moslashuvchanligi:Loyiha talablariga muvofiq turli xil konfiguratsiyalar tanlanishi mumkin.
Muhandislik loyihalari uchun qo'llab-quvvatlash har doim quvur diametriga asoslangan tayanchni tanlashdan ko'ra, quvur liniyasining haqiqiy og'irligi, harakati, ish harorati, o'rnatish holati va strukturaviy sharoitlarga qarab tanlanishi kerak.
O'zgaruvchan bahorni qo'llab-quvvatlash qanday ishlaydi?
O'zgaruvchan kamon tayanchining ishlash printsipi bahorning og'ishi va qo'llaniladigan yuk o'rtasidagi munosabatlarga asoslanadi. Amaliy nuqtai nazardan, bahor quvur liniyasi vertikal ravishda harakatlanayotganda o'zgarib turadigan qo'llab-quvvatlovchi kuch hosil qiladi.
Quvur liniyasi pastga qarab harakat qilganda, bahor yanada siqiladi va qo'llab-quvvatlovchi kuch ortadi. Quvur liniyasi yuqoriga qarab harakat qilganda, bahorning siqilishi kamayadi va qo'llab-quvvatlovchi kuch mos ravishda kamayadi. Ushbu boshqariladigan o'zgarish qo'llab-quvvatlashga yukni tashishda davom etayotganda quvur liniyasi harakatini kuzatish imkonini beradi.
Shuning uchun sovuq yuk va issiq yuk o'rtasidagi farq muhandislik loyihalashda muhim ahamiyatga ega. Qo'llab-quvvatlash to'g'ri kalibrlangan bo'lishi kerak, shunda uning ish holati ruxsat etilgan yuk o'zgarishi va harakat oralig'ida qoladi.
Vertikal siljish o'rtacha bo'lgan va ma'lum darajadagi yuk o'zgarishi maqbul bo'lgan ilovalar uchun o'zgaruvchan kamon qo'llab-quvvatlashi ishlash, strukturaning soddaligi, o'rnatish qulayligi va xarajat o'rtasida samarali muvozanatni ta'minlashi mumkin.
Asosiy texnik xususiyatlar qanday?
Turli quvur liniyasi loyihalari turli xil bahor quvvatlari va harakat oralig'ini talab qiladi. Tianshun tomonidan taqdim etilgan mahsulot ma'lumotlariga ko'ra, o'zgaruvchan kamon qo'llab-quvvatlash konfiguratsiyasi sanoat ish sharoitlarining keng doirasini qamrab olishi mumkin.
| Spetsifikatsiya | Oddiy diapazon / Variant | Muhandislik ahamiyati |
|---|---|---|
| Qo'llab-quvvatlash turi | A, B, C, D, E, F, G turlari | Turli o'rnatish sharoitlari uchun konfiguratsiya moslashuvchanligini ta'minlaydi |
| Bahor hajmi | № 0 – Yoʻq. 22 | Kerakli yuk hajmiga qarab tanlash imkonini beradi |
| Sayohat oralig'i | 30, 60, 90, 120, 180 mm | Turli vertikal quvur liniyasi harakatlariga mos keladi |
| Operatsion yuk | 0,2–400 kN | Turli xil operatsion yuklarga ega bo'lgan quvur liniyalarini qo'llab-quvvatlaydi |
| Harakat yo'nalishi | Yuqoriga / pastga | Vertikal termal joy almashishga mos keladi |
| Yukning o'zgaruvchanligi | ≤25% standart | Harakat paytida qo'llab-quvvatlovchi kuchlarning o'zgarishini nazorat qiladi |
| Uy-joy materiali | Karbonli po'lat Q235/Q355 | Strukturaviy mustahkamlik va chidamlilikni ta'minlaydi |
| Yuzaki ishlov berish | Issiq galvanizli / bo'yalgan | Qo'llab-quvvatlashni turli xil atrof-muhit sharoitlariga moslashtirishga yordam beradi |
Ushbu qiymatlar universal dizayn chegaralari emas, balki mahsulotni tanlash uchun mos yozuvlar sifatida ko'rib chiqilishi kerak. Yakuniy spetsifikatsiyalar haqiqiy muhandislik shartlari va ishlab chiqaruvchining texnik hujjatlariga muvofiq tasdiqlanishi kerak.
Asosiy komponentlar nima?
O'zgaruvchan kamon tayanchi bir nechta muvofiqlashtirilgan komponentlardan iborat. Har bir qism yuk ko'tarish qobiliyatiga, o'rnatish barqarorligiga, operatsion ko'rinishga yoki atrof-muhit muhofazasiga hissa qo'shadi.
- Spiral buloq:Birlamchi elastik komponent, bahor po'latidan ishlab chiqarilgan va barqaror mexanik ishlashga erishish uchun qayta ishlangan.
- Yuqori va pastki ulanish plitalari:Qo'llab-quvvatlashni quvur liniyasi strukturasiga va qo'llab-quvvatlovchi tuzilmaga ulang.
- Yuk ko'rsatkichi:O'rnatish va ishlatish vaqtida kamon yuki va joy almashish sharoitlarini aniqlashga yordam beradi.
- Qulflash mexanizmi:Tashish, o'rnatish va ishga tushirish vaqtida bahor yig'ilishini ta'minlaydi.
- Himoya korpusi:Bahorni chang, namlik, yomg'ir suvi va korroziy atrof-muhit ta'siridan himoya qilishga yordam beradi.
Ushbu komponentlarning kombinatsiyasi tizimni barqaror qo'llab-quvvatlash ishlashi muhim bo'lgan uzoq muddatli sanoat xizmati uchun mos qiladi.
Asosiy afzalliklari nimada?
To'g'ri bahor tayanchini tanlash quvur tizimining ishonchliligiga sezilarli hissa qo'shishi mumkin. An'anaviy qattiq tayanchlar bilan taqqoslaganda, o'zgaruvchan kamon dizaynlari qo'shimcha harakatlanish qobiliyatini ta'minlaydi, shu bilan birga o'rnatish va texnik xizmat ko'rsatish nisbatan sodda.
Nazorat qilinadigan yukning o'zgarishi
To'g'ri ishlab chiqilgan o'zgaruvchan kamon tayanchi quvur liniyasi harakatlanayotganda qo'llab-quvvatlovchi kuchning o'zgarishini cheklaydi. Tianshunning standart mahsulot ma'lumotlari 25% gacha bo'lgan yuk o'zgaruvchanligini belgilaydi.
Bir nechta yuk va sayohat variantlari
Har xil kamon o'lchamlari va sayohat diapazonlari qo'llab-quvvatlashni quvur liniyasi harakati va yuklashning muayyan talablariga moslashtirishni osonlashtiradi.
Oldindan yuklash kalibrlash
Bahor tayanchlari belgilangan loyiha talablariga muvofiq oldindan sozlanishi mumkin, bu ish joyida o'rnatish va ishga tushirishni soddalashtirishga yordam beradi.
Moslashuvchan qurilish
Turli xil o'rnatish muhitlari, joy cheklovlari va xizmat ko'rsatish shartlari uchun turli xil konfiguratsiyalar va materiallar tanlanishi mumkin.
Xizmat qulayligi
Modulli konstruktsiya uskunaning ishlash muddati davomida xizmat ko'rsatish zarur bo'lganda komponentlarni almashtirish va texnik xizmat ko'rsatishni soddalashtirishi mumkin.
O'zgaruvchan bahor yordami qayerda ishlatiladi?
Texnologiya haroratning o'zgarishi, ish sharoitlari yoki uskunaning tebranishi tufayli vertikal harakat sodir bo'ladigan sanoat quvurlari tizimlari uchun javob beradi.
- Issiqlik elektr stantsiyasining bug 'quvurlari
- Oziqlantiruvchi suv va kondensat quvurlari
- Neft-kimyo texnologik quvurlari
- Issiqlik almashtirgichni ulash quvurlari
- Neft va gaz kompressor stansiyalari
- Tabiiy gaz quvurlari vana kameralari
- Markaziy issiqlik tarmoqlari
- Suv va oqava suvlarni tozalash inshootlari
- Kema va dengiz platformasi quvurlari
- Kimyoviy va farmatsevtika mahsulotlarini qayta ishlash tizimlari
Masalan, elektr energiyasi ishlab chiqarish va neft-kimyo korxonalarida quvurlarni isitish va sovutish davrlarini takrorlash mumkin. To'g'ri tanlangan o'zgaruvchan prujinali tayanch hosil bo'lgan vertikal siljishni moslashtirishi va quvur tizimi bo'ylab mo'ljallangan kuchlanish taqsimotini saqlashga yordam beradi.
To'g'ri o'zgaruvchan bahor yordamini qanday tanlash kerak?
To'g'ri tanlash bahorni qo'llab-quvvatlash muhandisligining eng muhim bosqichlaridan biridir. Qo'llab-quvvatlash faqat nominal quvur hajmiga emas, balki haqiqiy ish sharoitlariga qarab tanlanishi kerak.
- Operatsion yukni aniqlang:Quvur liniyasining og'irligini, izolyatsiyani, klapanlarni, armaturalarni, suyuqlik og'irligini va boshqa qo'llab-quvvatlanadigan komponentlarni hisoblang.
- Vertikal harakatni aniqlang:Sovuq va ish sharoitlari o'rtasida kutilgan yuqoriga yoki pastga siljishni o'rnating.
- Yukning o'zgarishini tekshiring:Ruxsat etilgan yuk o'zgarishi ulangan uskuna va quvur kuchlanishining dizayni uchun mos yoki yo'qligini aniqlang.
- O'rnatish maydonini baholang:Mavjud strukturaviy va texnik ruxsatnomalar asosida mos konfiguratsiyani tanlang.
- Atrof-muhit sharoitlarini hisobga oling:Namlik, korroziya, harorat va tashqi muhitga ta'sir qilish uchun tegishli korpus va sirt ishlov berishni tanlang.
- O'rnatish yo'nalishini tasdiqlang:Qo'llab-quvvatlash yuqoriga yoki pastga harakatga mos kelishi kerakligini tekshiring.
- Muhandislik standartlarini ko'rib chiqing:Tanlangan yordamning tegishli loyiha spetsifikatsiyalari va quvurlarni loyihalash talablariga mos kelishiga ishonch hosil qiling.
Murakkab loyihalar uchun muhandislar etkazib beruvchiga quvur liniyasi yukini, ish haroratini, kutilgan joy almashinuvini, o'rnatish maydonini va boshqa asosiy parametrlarni taqdim etishi mumkin. Keyin ishlab chiqaruvchi mos model va konfiguratsiyani tavsiya qilishi mumkin.
Ishlab chiqarish sifati ishlashga qanday ta'sir qiladi?
Bahorni qo'llab-quvvatlash ishlashi ko'p jihatdan bahorning mustahkamligi, o'lchov aniqligi, yukni kalibrlash, material sifati va yakuniy yig'ilishga bog'liq. Shuning uchun ishlab chiqarish sifati quvur liniyasining uzoq muddatli ishonchliligi bilan bevosita bog'liq.
Tyanshun xom ashyoni tekshirish, CNC kamon ishlab chiqarish, bahor ishlashi sinovi, tugallangan yig'ish tekshiruvi va yetkazib berishdan oldingi yakuniy tekshiruvni o'z ichiga olgan to'liq jarayon sifatini nazorat qilish yondashuvi haqida xabar beradi. Uning ishlab chiqarish ob'ektlari orasida CNC kamon o'rash mashinalari, bahor sinov uskunalari, spektrometrlar va buzilmaydigan sinov asboblari mavjud.
Mahsulot ma'lumotlariga ko'ra, har bir bahor montajdan oldin barqaror ishlashni tekshirish uchun bir nechta siqish va yuk sinovlaridan o'tadi. Kompaniyaning sifat menejmenti tizimi ISO 9001:2015 sertifikatiga ega bo'lib, uning mahsulotlari xalqaro standartlarga, jumladan Idoralar va API talablariga muvofiqligi ta'kidlangan.
Ushbu sifat nazorati choralari, ayniqsa, bahor tayanchlari takroriy termal tsikllar ostida ko'p yillar davomida xizmat qilishi mumkin bo'lgan sanoat loyihalari uchun juda muhimdir.
Boshqa quvur tayanchlari bilan qanday taqqoslanadi?
| Taqqoslash omili | O'zgaruvchan bahorni qo'llab-quvvatlash | Qattiq quvurlarni qo'llab-quvvatlash | Doimiy bahorni qo'llab-quvvatlash |
|---|---|---|---|
| Vertikal harakat | O'rtacha harakatni qoplaydi | Juda cheklangan | Kattaroq harakatlanish uchun javob beradi |
| Yukning o'zgarishi | Odatda ≤25% | Siqilish bilan keskin o'zgaradi | Odatda ancha past |
| Strukturaviy murakkablik | O'rta | Past | Yuqori |
| O'rnatish | Nisbatan oddiy | Oddiy | Ko'proq talabchan |
| Narx darajasi | O'rta | Past | Yuqori |
| Oddiy dastur | Umumiy issiqlik almashinuvi | Kam harakat yoki yo'q | Katta harakat yoki yuqori yukga sezgir tizimlar |
Ushbu taqqoslash nima uchun universal "eng yaxshi" quvur yordami yo'qligini ko'rsatadi. Quvurning o'rtacha vertikal siljishi va qo'llab-quvvatlovchi yukning boshqariladigan o'zgarishi maqbul bo'lganda, o'zgaruvchan kamon tayanchi ayniqsa jozibador bo'ladi.
Tez-tez so'raladigan savollar
1. Quvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlashning asosiy vazifasi nima?
Uning asosiy vazifasi issiqlik kengayishi, qisqarishi yoki o'zgaruvchan ish sharoitlari tufayli boshqariladigan vertikal harakatga ruxsat berish bilan birga quvur liniyasining og'irligini qo'llab-quvvatlashdir.
2. O'zgaruvchan prujinali tayanch va doimiy prujinali tayanch o'rtasidagi farq nima?
O'zgaruvchan prujinali tayanch, prujinaning burilishiga qarab, qo'llab-quvvatlovchi kuchini o'zgartiradi. Doimiy bahor tayanchi belgilangan sayohat oralig'ida ancha barqaror qo'llab-quvvatlovchi kuchni saqlab turish uchun mo'ljallangan. O'zgaruvchan kamon tayanchlari odatda o'rtacha yuk o'zgarishi maqbul bo'lganda mos keladi.
3. Bahorni qo'llab-quvvatlashni tanlash uchun qanday ma'lumotlar talab qilinadi?
Muhim parametrlar ish yuki, sovuq yuk, issiq yuk, vertikal siljish, harakat yo'nalishi, ish harorati, o'rnatish maydoni, quvur konfiguratsiyasi va atrof-muhit sharoitlarini o'z ichiga oladi.
4. Qanday sayohat diapazonlari mavjud?
Odatda mahsulot variantlari 30 mm, 60 mm, 90 mm, 120 mm va 180 mm sayohatni o'z ichiga oladi. Tegishli sayohat quvur liniyasining haqiqiy hisoblangan harakati bo'yicha tanlanishi kerak.
5. O'zgaruvchan kamon tayanchlarini moslashtirish mumkinmi?
Ha. Maxsus yuk talablari, joy almashish sharoitlari, cheklangan o'rnatish joylari, materiallar, sirt ishlov berish va boshqa loyihaga xos talablar uchun moslashtirilgan echimlar ishlab chiqilishi mumkin.
6. Menga o'zgaruvchan yoki doimiy bahor yordami kerakligini qanday aniqlash mumkin?
Qaror quvur liniyasi harakati, ruxsat etilgan qo'llab-quvvatlovchi yuk o'zgarishi, ulangan uskunaning sezgirligi, stress tahlili va loyiha spetsifikatsiyalariga asoslanishi kerak. Muhim quvur tizimlari uchun tanlov muhandislik hisob-kitoblari va professional texnik tekshiruvlar orqali tasdiqlanishi kerak.
Xulosa
Yaxshi ishlab chiqilgan qo'llab-quvvatlash tizimi sanoat quvurlarining xavfsiz va ishonchli ishlashi uchun asosdir. Elastik yuk tayanchini boshqariladigan vertikal harakat bilan birlashtirib, aQuvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlashtermal joy almashinuvini boshqarishga, quvur liniyasi yuklarini taqsimlashga, ortiqcha kuchlanishni kamaytirishga va ulangan uskunani himoya qilishga yordam beradi. Standart yoki moslashtirilgan echimlarni talab qiladigan loyihalar uchun Tianshun bir nechta yuk va sayohat konfiguratsiyasi, ishlab chiqarish sifatini nazorat qilish, texnik tanlov yordami va sotishdan keyingi yordamga ega o'zgaruvchan bahor tayanchlarini taklif qiladi. Agar siz yangi quvur liniyasi loyihasini rejalashtirmoqchi bo'lsangiz yoki mavjud qo'llab-quvvatlash tizimini yangilasangiz,Biz bilan bog'lanishilovangiz uchun mos o'zgaruvchan bahorni qo'llab-quvvatlash yechimini muhokama qilish uchun yuk, joy almashish, harorat va o'rnatish talablari bilan.
