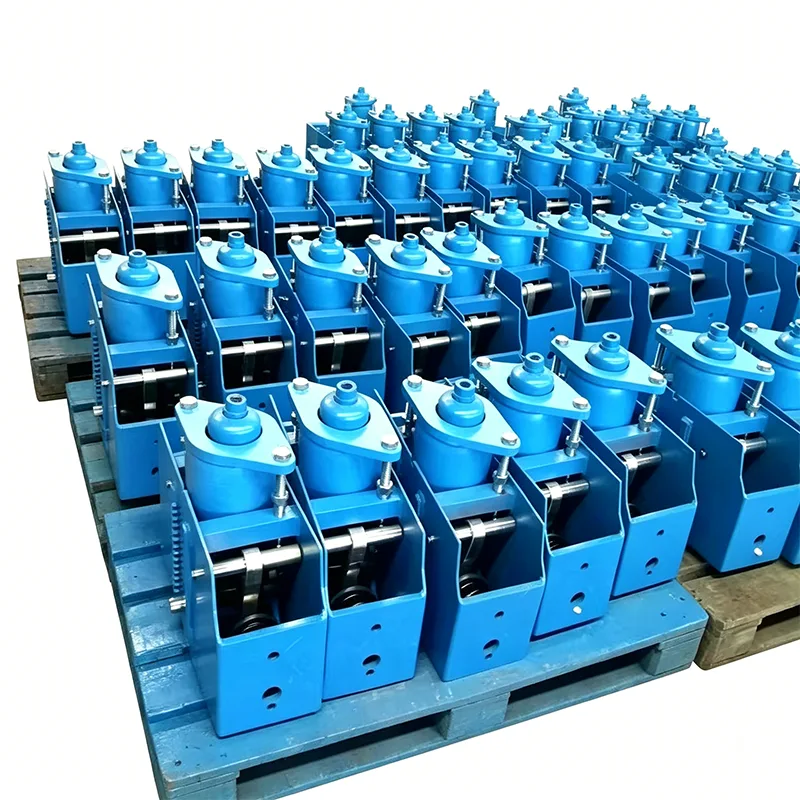

Cantilever Constant Spring Support

Katta sanoat quvurlari tizimlarida, quvurlar sezilarli vertikal siljishlarga duchor bo'lganda, oddiy bahor tayanchlari sezilarli yuk o'zgarishlarini keltirib chiqaradi, bu esa o'z navbatida ulangan sezgir uskunalarga (masalan, bug 'turbinalari, qozonxonalar, kompressorlar va boshqalar) katta qo'shimcha stressni keltirib chiqaradi. Quvurlarni qo'llab-quvvatlash texnologiyasida 14 yillik texnik to'planishdan foydalangan holda, Yangzhou Tianshun Pipeline Technology Co., Ltd professional ravishda Cantilever Constant Spring Support-ni ishlab chiqadi va ishlab chiqaradi. Ushbu mahsulot quvur liniyasining vertikal siljishi davomida qo'llab-quvvatlovchi kuchning doimiy bo'lishini ta'minlash uchun moment muvozanati printsipini qabul qiladi. Bu xususiyat uni katta hajmli quvur liniyasi tizimlari va yukning o'zgarish tezligi qat'iy nazorat qilinishi kerak bo'lgan stsenariylar uchun muhim qo'llab-quvvatlovchi qurilmaga aylantiradi. Bu quvur liniyasi tizimida noqulay kuch uzatishni samarali oldini oladi va asosiy uskunaning xavfsiz ishlashini ta'minlaydi.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Mahsulotning texnik xususiyatlari

Doimiy buloqli ilgichlar jadvali	Misol
Model / seriya	PH, LH, CA, CS, TH
Yuk ko'tarish qobiliyati (ishlash)	0,1 kN - 500 kN
Umumiy sayohat	50mm, 100mm, 200mm, 400mm
Haqiqiy sayohat	600 mm gacha
Yukning og'ishi (tolerantlik)	±5% (standart) / ±3% (Yuqori prec.)
O'rnatish pozitsiyasi	Gorizontal / Vertikal
Uy-joy tugatish	Issiq daldırma galvanizli / epoksi
Ishlash harorati.	-20°C dan +80°C gacha (Atrof muhit)
Bahor bobini materiali	60Si2Mn / 50CrVA
Yukni sozlash diapazoni	±10% (maydonni sozlash)

Asosiy tuzilishi va mexanik xususiyatlari

Bizning Cantilever Constant Spring Support konsol dastagi va bahorning aniq kombinatsiyalangan tuzilishini qabul qiladi va murakkab mexanik muvozanatni ishonchli muhandislik mahsulotlariga aylantiradi. Uning asosiy texnik parametrlari va strukturaviy xususiyatlari quyidagilardan iborat:

Texnik o'lcham	Ishlash ko'rsatkichlari va muhandislik qiymati
Yukni o'zgartirish tezligi	Nazariy yukni o'zgartirish tezligi nolga teng (haqiqiy og'ish ≤5%), doimiy qo'llab-quvvatlovchi kuchni ta'minlaydi va qo'shimcha stressni butunlay yo'q qiladi.
Vertikal siljish qobiliyati	0～300mm yoki undan ham kattaroq vertikal siljish kompensatsiyasini qo'llab-quvvatlaydi, katta hajmli quvur liniyasi tizimlari uchun maxsus ishlab chiqilgan.
Konsol strukturasining afzalliklari	Konsol dastagi dizaynini qabul qiladi, ixcham tuzilishga ega va kichik joy egallaydi, murakkab o'rnatish muhitiga moslashadi.
Materiallar va korroziyaga qarshi	Yadro yuk ko'taruvchi komponentlar yuqori quvvatli qotishma po'latdan yasalgan bo'lib, yuzasi issiq galvanizli yoki korroziyaga qarshi qoplamali, og'ir ish sharoitlariga moslashadi.

Muhandislik dasturi va joyida moslashish

Amaliy muhandislik dasturlarida quvurlarni o'rnatish ko'pincha murakkab makon cheklovlariga duch keladi. Bizning Cantilever Constant Spring Support saytdagi qurilishning og'riqli nuqtalarini to'liq hal qiladi:

To'g'ri sovuq holatni sozlash: Yetkazib berishdan oldin, biz quvurlarni kuchlanish sharoitlari va mijozlar tomonidan taqdim etilgan issiqlik almashinuvi talablariga muvofiq sovuq holatdagi yuk holatida bahorni oldindan siqib chiqaramiz va qulflaymiz. Saytda o'rnatish vaqtida dizayn holatiga erishish uchun faqat tishli ustunni nozik sozlash talab qilinadi, bu esa qurilish muddatini sezilarli darajada qisqartiradi.

Moslashuvchan ildiz otish usullari: konsol tuzilishi turli xil ildiz otish sharoitlariga moslashadi. Po'lat konstruktsiyali nurlar, beton poydevorlar yoki jihoz korpuslari bo'ladimi, barqaror ildiz otish mos keladigan ildiz konnektorlari (masalan, payvandlangan yagona plitalar, quvur qisqichlari va boshqalar) orqali amalga oshirilishi mumkin.

Vizual ish holati: Yuqori aniqlikdagi siljish ko'rsatkich plitalari va yuk tarozilari bilan jihozlangan, ekspluatatsiya va texnik xizmat ko'rsatish xodimlari quvur liniyasini qobiqni demontaj qilmasdan, kundalik tekshirish va profilaktik xizmat ko'rsatishni osonlashtiradigan holda, loyihalashtirilgan ish holatida yoki yo'qligini intuitiv ravishda baholashi mumkin.

Qattiq ishlab chiqarish va sifat nazorati tizimi

Yuk tashishdan oldin har bir mahsulot uchun uy ichidagi keng qamrovli sinov o'tkaziladi

Yuk tashishdan oldin har bir mahsulot to'liq ichki sinov jarayonidan o'tadi. Ushbu jarayon o'lchovli va vizual tekshirishni, PMI (ijobiy materialni aniqlash), qattiqlik sinovini, agar kerak bo'lsa, MT/PT buzilmaydigan sinovni, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazishni va qoplama qalinligini o'lchashni o'z ichiga oladi. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) taqdim etiladi.

Uchinchi tomon akkreditatsiyasi bo'yicha tushuntirish

Ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlari bilan bir xil emas. Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi talab etilsa, u alohida ixtiyoriy xizmat sifatida taqdim etilishi mumkin.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Ushbu xizmat kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovini o'z ichiga oladi.

2. Payvandlash NDT

Mavjud usullar orasida magnit zarrachalar sinovi (MT), suyuqlik penetrant sinovi (PT), ultratovush tekshiruvi (UT) va radiografik sinov (RT) mavjud.

3. Bahor yukining ishlashini tekshirish

Yukni siljitish egri chiziqlari kiritilgan.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizning ajralib turadigan afzalliklarimiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Mahsulotni yuklashning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan taqqoslanadi.

Standart mahalliy yetkazib beruvchidan ko'proq

Faqatgina mahsulotning o'zini ta'minlaydigan standart mahalliy ishlab chiqaruvchilardan farqli o'laroq, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlaymiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohlar tekshiruvlarini tashkil etishga yordam beramiz va chet eldagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.

Nima uchun Tianshunning Cantilever Constant Spring Supportini tanlash kerak?

Chuqur texnik meros: 14 yillik sanoat tajribasiga va professional ilmiy-tadqiqot guruhiga tayanib, biz quvurlar kuchlanishini tahlil qilish, turni tanlash hisoblashdan o'rnatish bo'yicha ko'rsatmalarga qadar to'liq texnologik texnik yordamni taqdim etamiz.

Loyihani global tekshirish: Mahsulotlar butun dunyo bo'ylab 40 dan ortiq mamlakatlarda energiya, neft-kimyo va energetika loyihalarida barqaror ishlamoqda, bir nechta bloklarni ishga tushirish/to'xtatish sinovlariga va ekstremal ish sharoitlariga bardosh berdi.

Moslashtirilgan xizmat ko'rsatish qobiliyati: Maxsus makon cheklovlari yoki nostandart yuk talablari uchun biz moslashtirilgan konsol konstruktsiyasi dizayni va muhandislik echimlarini taqdim eta olamiz.

Ishonchli sotuvdan keyingi kafolat: Biz to'liq mijozlar fayli va javob mexanizmini yaratdik, vaziyatni baholash, yukni qayta o'rnatish va o'chirishda texnik xizmat ko'rsatish vaqtida almashtirish bo'yicha ko'rsatmalar, elektr stantsiyalarining ishlashi va texnik xizmat ko'rsatish xavfini kamaytiradi.
