Aşınmaya bardoshli quvur poyafzallari quvur liniyasi yukini qo'llab-quvvatlash va siljishini qo'llab-quvvatlaydi

Quvur poyafzallari u erda bo'lmaguncha hech kim sezmaydigan qismlardan biridir. U trubaning pastki qismiga payvandlangan holda o'tiradi, yukni strukturaviy nur yoki T-postga yoyadi va ko'pincha trubaning termal davrlarda eksenel harakatlanishini ta'minlaydigan toymasin sirtni ta'minlaydi. AtTyanshun, biz har yili minglab quvur poyafzallarini ishlab chiqaramiz - texnologik liniyalar, bug 'sarlavhalari, kriogen quvurlar va ularning orasidagi hamma narsa uchun. Biznesda 14 yil ishlaganimizdan so'ng, biz yaxshi ishlab chiqilgan quvur poyafzalining og'irlikni ushlab turishdan ko'ra ko'proq narsani anglatishini bilib oldik: u quvur qoplamasini himoya qiladi, izolyatsiyaning uzluksizligini saqlaydi va trubka devorini tishlashdan saqlaydi.

Quvur poyafzallari tayanchlari kengroq qismidirquvur tayanchlarioila, lekin ular o'zlarining dizayn e'tiborini kafolatlash uchun etarlicha ajralib turadilar. Oddiy qisqich yoki ilmoq tayog'i vertikal o'lik og'irlikni boshqarsa, quvur poyafzallari kontakt interfeysini boshqaradi. Ushbu interfeys tezda murakkablashadi - yuqori ishqalanish quvurda stressni keltirib chiqarishi mumkin, etarli balandlik izolyatsiyani ezib tashlashi mumkin va noto'g'ri material galvanik korroziyaga olib kelishi mumkin. Biz muntazam ravishda tandemda ishlaydigan quvur poyafzallarini etkazib beramizbahor ilgichlariyuqorida yoki issiqlik izolatsiyasi muhim bo'lgan sovuq liniyalarda oldindan izolyatsiyalangan quvur tayanchlari bilan.

Biz, shuningdek, yuqori yuk ko'taruvchi ilovalar uchun zanglamaydigan po'latdan yasalgan tayanch plastinkada yopishtirilgan PTFE bilan ta'minlay olamiz. Yog'langan PTFE uchun ishqalanish koeffitsienti odatda 0,05 dan 0,10 gacha tushadi, bu ko'pchilik quvur kuchlanish muhandislari moslashuvchanlikni tahlil qilishda foydalanadigan qiymatdir.

Biz amal qiladigan standartlar

Quvur poyafzallari bir xil quvurlarni qo'llab-quvvatlash standartlariga muvofiq ishlab chiqariladi, biz to'liq mahsulot assortimentiga qo'llaymiz:

ANSI/MSS SP‑58 - Quvur tayanchlarining materiallari va dizayni

ASME B31.3 / B31.1 - Jarayon va quvvat quvurlari

EN 1090 - Konstruktiv po'lat ishlab chiqarish (Idoralar tomonidan belgilangan loyihalar uchun)

GB/T 17116 - Quvurlar uchun Xitoy standarti

Bizning zavod sifat tizimi ISO 9001: 2015 sertifikatiga ega va biz har bir poyafzal partiyasi uchun to'liq EN 10204 3.1 material sertifikatini taqdim eta olamiz.

Tez-tez so'raladigan savollar

1-savol: Mening quvur poyafzalim qanday balandlikda bo'lishi kerak?

Poyafzal balandligi izolyatsiya qalinligi va 10-25 mm bo'sh joy bilan belgilanadi. Misol uchun, 100 mm mineral yünü izolyatsiyasi bo'lgan quvur odatda izolyatsiyani qo'llab-quvvatlovchi po'latdan tozalash uchun 120-125 mm poyafzal balandligi kerak bo'ladi. Agar siz bizga quvur o'lchami va izolyatsiyalash jadvalini bersangiz, biz buni quvurlarning texnik xususiyatlaridan hisoblab chiqamiz.

2-savol: Menga qachon poyafzalga PTFE slayd plitasi kerak va qachon faqat uglerodli po'lat asosni payvand qilishim mumkin?

Agar trubaning termal kengayish ostida eksenel harakatlanishi kutilsa, PTFE yoki sayqallangan zanglamaydigan surma yuzasi ishqalanishni va natijada uskunaning nozullariga reaktsiya yukini kamaytiradi. Ruxsat etilgan yoki biriktiruvchi nuqtalar slayd plitasiga muhtoj emas. Quvurlardagi kuchlanish hisoboti sizga qaysi tayanchlar sirpanishini va qaysilari mahkamlanganligini aytib beradi.

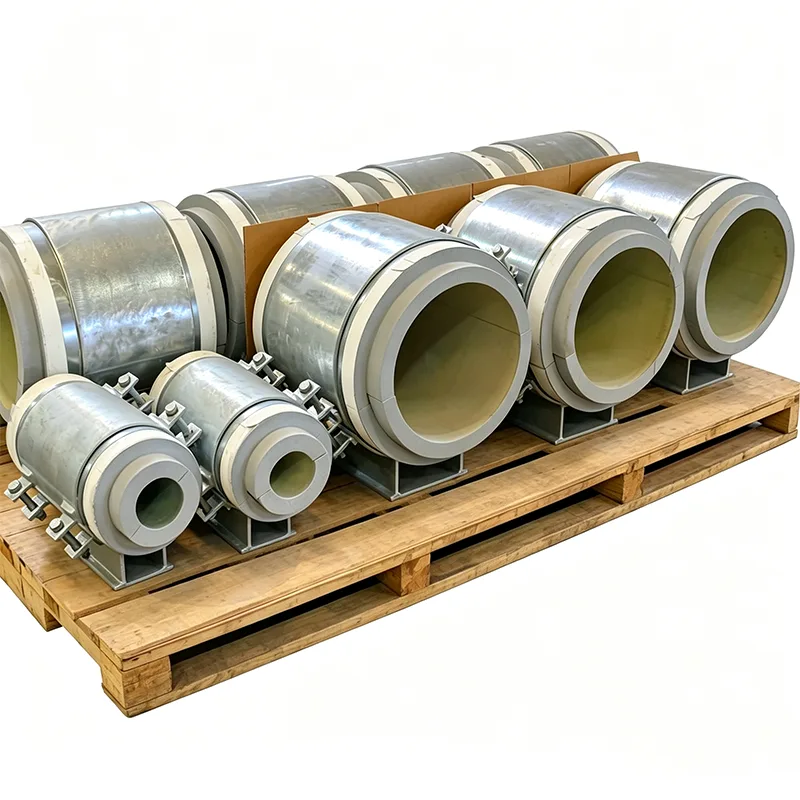

3-savol: Siz kriogenik xizmat uchun oldindan izolyatsiyalangan quvur poyafzallarini yetkazib bera olasizmi?

Ha. Biz po'latdan yasalgan egarga yopishtirilgan qattiq ko'pikli yoki uyali shisha izolyatsiya bloki bilan poyabzal ishlab chiqaramiz. Asosiy plita izolyatsiyadan pastga cho'ziladi va butun yig'ilish sovuq o'tkazish va kondensatsiyani oldini olish uchun mo'ljallangan. Ular odatda LNG, etilen va sovutilgan suv quvurlari uchun belgilanadi.

4-savol: Maxsus quvur poyafzallari uchun yetkazib berish muddati qancha?

PTFE bo'lmagan oddiy karbonli po'latdan yasalgan poyabzal: 12-18 kun. Bog'langan PTFE prokladkalari yoki zanglamaydigan po'latdan yasalgan poyafzal: 20-25 kun. 24 dyuym yoki undan kattaroq quvur uchun katta diametrli poyabzal biroz ko'proq vaqt talab qilishi mumkin. Aniq jadvalni taklifingiz bilan tasdiqlaymiz.

5-savol: Sizga chizmalar kerakmi yoki asosiy ma'lumotlardan poyabzalni loyihalashtira olasizmi?

Ikkalasi ham ishlaydi. Agar sizda standart poyafzal chizilgan bo'lsa, biz uni to'liq ishlab chiqaramiz. Agar sizda faqat quvur o'lchami, izolyatsiya qalinligi va yuk bo'lsa, biz sizning tasdiqlashingiz uchun dizaynni taklif qilishimiz mumkin - standart konfiguratsiyalar uchun muhandislik to'lovi olinmaydi.

Har bir poyabzalda sifat nazorati

Quvur poyafzallari oddiy ko'rinsa ham, biz izchil QC jarayonini amalga oshiramiz:

Materiallarni issiqlik raqamlari va tegirmon sertifikatlari bilan tekshirish

OD trubasiga to'g'ri mos kelishini ta'minlash uchun egar radiusini o'lchovli tekshirish

Payvand chokini vizual tekshirish, agar kerak bo'lsa, PT yoki MT mavjud

PTFE prokladkalarida bog'lanishning yaxlitligini tekshirish (bosish testi va ingl.)

Yakuniy o'lchamli tekshirish - balandlik, taglik plitasining tekisligi, murvat teshiklari oralig'i

Qoplamani tekshirish

Har bir poyabzal yoki poyafzal partiyasi sizning qo'llab-quvvatlash ro'yxatini o'zaro bog'laydigan noyob raqam bilan etiketlanadi. Siz paketni yurishingiz va chizmani ochmasdan har bir qismni izometrik bilan moslashingiz mumkin.

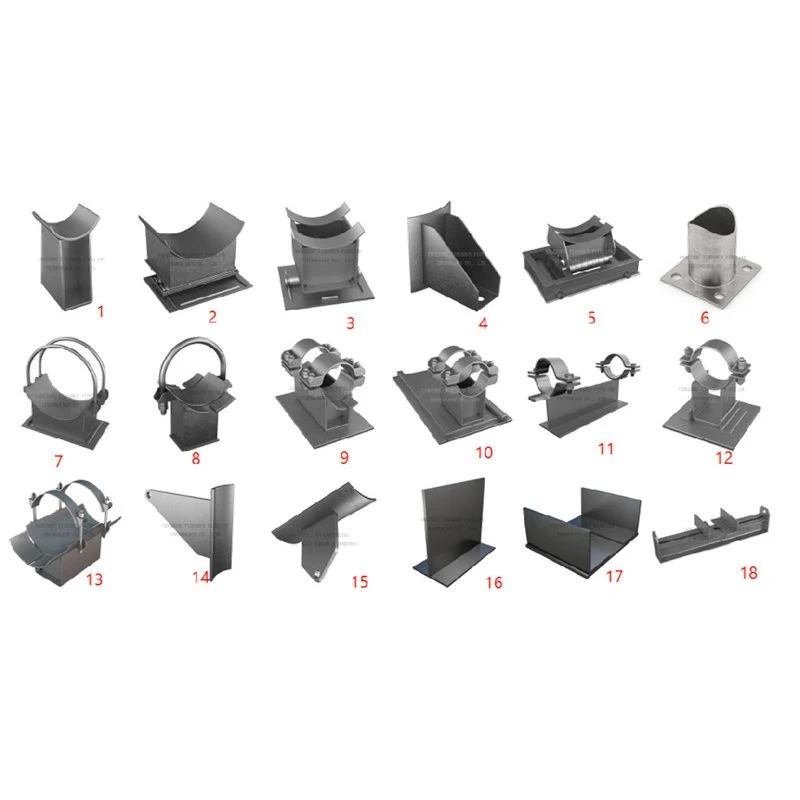

Biz tez-tez ishlatib turadigan moslashtirish variantlari

Standart quvur poyafzallari biz uchun boshlang'ich nuqtadir. Biz ularni muayyan ishlar uchun muntazam ravishda o'zgartiramiz:

Keng gardishli nurlar uchun kengaytirilgan taglik plitalari

Eğimli quvur tokchalari uchun burchakli poyabzal

Mavjud liniyalarga kesilmasdan qayta jihozlash uchun ajratilgan poyafzal

Pech va reformator quvurlari uchun yuqori haroratli qotishma egarlar (masalan, P11, P22)

Boshqariladigan toymasin poyabzallar uchun lateral to'xtash joylari bo'lgan ikki tomonlama slaydli plitalar

Yong'inga chidamli qoplamali yoki mineral jun qo'shimchali poyafzal dizayni

O'rnatish haqida bizga qanchalik ko'p ma'lumot bersangiz, keyinroq sayt o'zgarishiga yo'l qo'ymaslik uchun poyafzalni moslashtira olamiz.

Biz daladan o'rgangan narsalarimiz

Yuqori haroratli liniyalarda poyafzal payvandini aniqlashda har doim quvur kengayishiga ruxsat bering. Sovuq o'rnatish vaqtida noto'g'ri holatda payvandlangan poyafzal chiziq qizib ketganda, qo'llab-quvvatlovchi po'latdan chiqib ketishi mumkin.

PTFE yostiqchalari saytni qum bilan tozalash va bo'yash paytida himoyalangan bo'lishi kerak. Biz odatda ularni niqoblaymiz, lekin sayt ekipajiga eslatma hech qachon zarar qilmaydi.

Agar poyafzal galvanizli konstruktsiyaga o'tirsa, sinkning mo'rtlashishi va notekis korroziyaga yo'l qo'ymaslik uchun zanglamaydigan po'latdan yoki PTFE bilan aloqa qilish joyi afzalroqdir.

Katta og'ir devorli quvur uchun to'liq egarli poyabzal yukni tekis novda poyabzalga qaraganda yaxshiroq taqsimlaydi va mahalliy quvur devorining ortiqcha kuchlanish xavfini kamaytiradi. Quvurlar jadvali va yukini baham ko'rsangiz, biz tez hisoblashimiz mumkin.

Nima uchun quvur poyafzallari uchun Tianshun?

Quvur poyafzallari quvurlar tizimining noma'lum ishchi kuchidir va biz ularga munosib hurmat bilan munosabatda bo'lamiz. Biz etkazib beradigan har bir poyafzal o'zimizning po'lat plitalar, quvurlar va konstruktiv qismlardan iborat inventarizatsiyasidan uyda ishlab chiqariladi. Bu shuni anglatadiki, biz xom ashyodan tortib to yakuniy bo'yoqgacha sifatni nazorat qilamiz. Bu, shuningdek, loyiha so'nggi daqiqada 50 ta qo'shimcha poyabzal qo'shganda, biz tezda javob berishimiz mumkinligini anglatadi.

Biz metanol zavodlari, suzuvchi LNG qurilmalari, markaziy issiqlik tarmoqlari va farmatsevtik toza kommunal liniyalar uchun quvur poyabzallarini yetkazib berdik. Bizning biznesimizning 70% dan ortig'i takroriy buyurtmalardan kelib chiqadi, chunki bizning poyabzalimiz quvurga mos keladi, kerak bo'lganda siljiydi va birinchi yilda zanglamaydi.

Agar loyihangizga quvur poyafzallari, oldindan izolyatsiyalangan quvur tayanchlari yoki bahor tayanchlari va ilgichlarning to'liq to'plami kerak bo'lsa, bizga yordam jadvalingizni yoki standart chizmalaringizni yuboring. Biz zavodga to'g'ridan-to'g'ri kotirovka, raqobatbardosh narxlar va siz rejalashtirishingiz mumkin bo'lgan yetkazib berish muddatini taqdim etamiz. Yangzhou fabrikamizga istalgan vaqtda tashrif buyurishingiz mumkin — siz har bir poyafzalni ketishdan oldin qanday qilib kesishimiz, payvand qilishimiz va tugatishimizni ko'rasiz.
