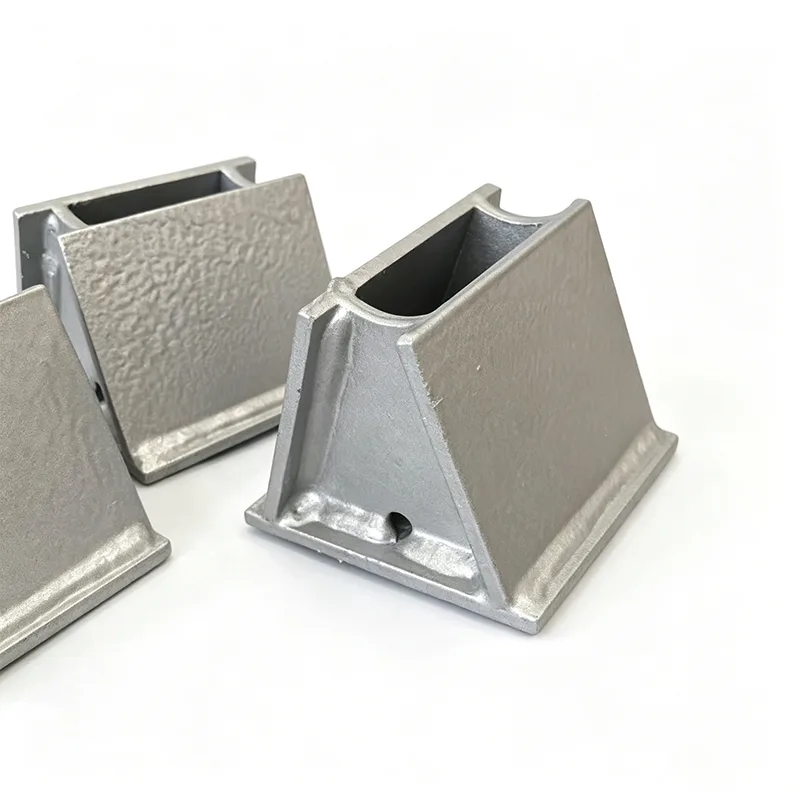

Balandligi sozlanishi quvur poyafzalini qo'llab-quvvatlash

Qog'ozda quvur balandligi belgilangan raqamdir. Saytda bu kamdan-kam hollarda. Chelik ustunlar joylashadi. Poydevorlar biroz o'zgaradi. Bahor siqishni stress modeli taxmin qilinganidan ko'ra ko'proq yoki kamroq qo'llab-quvvatlaydi. Quvur nasosning assimilyatsiya nayida yoki kompressor gardishida 10 mm juda baland yoki 15 mm juda past bo'lsa, ulanishni majburan o'rnatish uskuna hech qachon qabul qilish uchun mo'ljallanmagan ko'krak yuklarini keltirib chiqaradi. Bu balandlikni to'g'ri olish va uni to'g'ri saqlashning eng oddiy usuli - siz sozlashingiz mumkin bo'lgan quvur poyafzalidir.

Biz 2012-yildan beri Jiangsu zavodida balandligi sozlanishi quvur poyafzallarini ishlab chiqaramiz. Dizaynning o‘zi murakkab emas, lekin uni o‘lik vazn, issiqlik harakati va tebranish ostida ishonchli holatda ushlab turishi kerak. Bizning sozlanishi poyabzallarimiz hozirda Janubi-Sharqiy Osiyodagi bug 'sarlavhalari, Yaqin Sharqdagi sovutilgan suv quvurlari va Shimoliy Amerikadagi LNG quvurlari tokchalari ostida buni qilmoqda.

Parametrlar jadvali	Misol

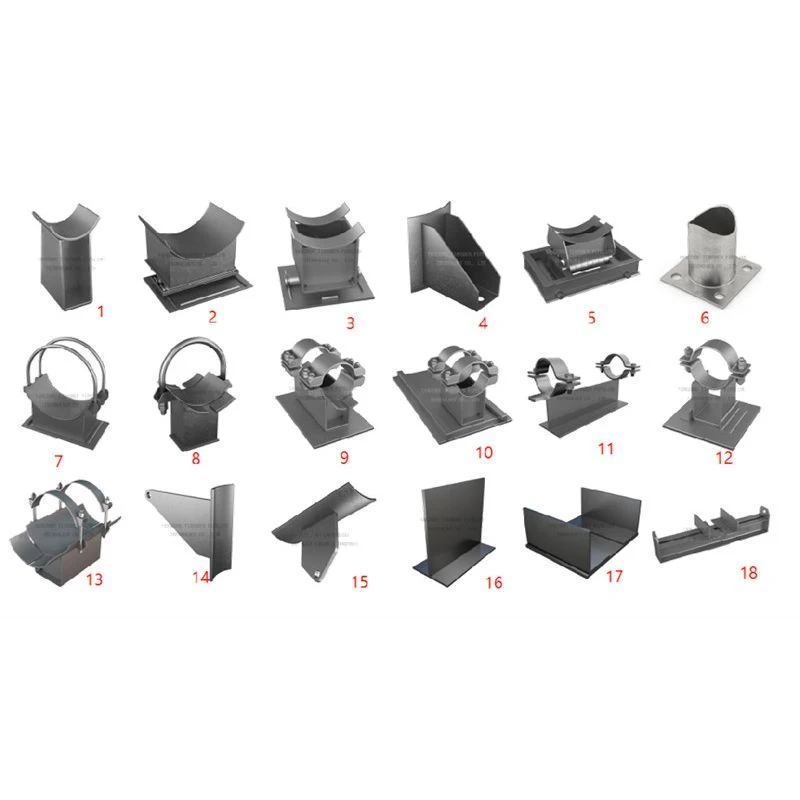

Qo'llab-quvvatlash turi	Qattiq, bahor, rolikli, toymasin
Quvur hajmi (NPS/DN)	1/2" dan 60" gacha (DN15 - DN1500)
Materiallar standarti	ASTM A36, SS304, SS316, A105
Dizayn standarti	MSS SP-58, ASME B31.1
Maks. Dizayn yuki	1000 kN gacha
Harorat diapazoni	-29°C dan +650°C gacha
Yuzaki himoya	Issiq daldırma galvanizli (HDG), epoksi
Siqish uslubi	Ikki murvatli, uchta murvatli, U-murvatli
Izolyatsiya turi	Issiq izolyatsiya / sovuq izolyatsiya (kriogen)

Sozlash qanday ishlaydi - va nima uchun u qo'yiladi

Yig'maning yadrosi quvur beshigi va taglik plitasi o'rtasida joylashgan tishli novdadir. Sozlovchi gaykani burish quvurni mayda qadamlar bilan ko'taradi yoki tushiradi. Balandlik o'rnatilgandan so'ng ikkita mustaqil qulflash mexanizmi ishga tushadi:

Og'ir gayka asosiy korpusga buralib, vertikal yuk ostida siljishni oldini oladi.

Kattaroq o'lchamlarda, pistonli kompressorlar yoki yuqori oqimli gaz liniyalarining doimiy tebranishida ham aylanishni mexanik ravishda blokirovka qiluvchi ikkilamchi qulflash vinti yoki bo'linish yoqasi.

Har bir poyafzal jo'natilishdan oldin zavodda nominal quvvatidan 1,5 barobar ko'p yuk sinovidan o'tkaziladi. Tishli qismlar yumaloq novdadan ishlov beriladi - tishli novdadan kesilmaydi - shuning uchun yuk ko'taruvchi iplar to'liq profilga ega va standart tirgakni egilish paytida yorilishi mumkin bo'lgan kuchlanish ko'targichlardan xoli.

Sizning xizmatingizga mos keladigan materiallar

Standart sozlanishi poyafzal uglerodli po'latdan ishlab chiqariladi, standart korroziyadan himoya qiluvchi issiq daldırma galvanizatsiyasi bilan. Korroziy yoki yuviladigan muhitlar uchun biz 304L yoki 316L da to'liq zanglamaydigan versiyalarni yetkazib beramiz. Yig'ish paytida ipning sirtlari ushlanib qolishning oldini olish uchun o'tga qarshi birikma bilan qoplangan - bu juda muhim, chunki joyida burilmaydigan sozlash gaykani endi sozlab bo'lmaydi.

Balandligi sozlanishi quvur poyafzal tayanchi issiq yoki sovuq bo'lsa, biz quvur beshigi va tayanch novdasi o'rtasida yuk ko'taruvchi izolyatsiya blokini (PIR yoki uyali shisha) birlashtiramiz. Izolyatsiya quvur izolyatsiyasining qalinligiga mos keladigan darajada o'rnatiladi va bug 'to'sig'i yo'li uzluksiz bo'lib qoladi - sovuq dog'lar yo'q, kondensatsiya bo'lmaydi.

Qayerda sozlanishi quvur poyafzallari farq qiladi

Nasos va kompressorni assimilyatsiya qilish va tushirish quvurlari, bu erda ko'krak yuklari ishlab chiqaruvchining ruxsat etilgan konvertida qolishi kerak.

Tuproqqa cho'kish yoki sovuq ko'tarilishi mumkin bo'lgan joylarda quvur tokchalari tayanchlari.

Drenaj yoki texnologik oqim uchun aniq nishabga muhtoj bo'lgan liniyalar, masalan, qozonni portlatish quvurlari yoki yoqilg'i gaz quvurlari.

Vaqtinchalik tayanchlardan yuk o'tkazilgandan so'ng sovuq pozitsiyani nozik sozlash kerak bo'lgan bahorda qo'llab-quvvatlanadigan tizimlar.

Mavjud quvur balandligi yangi marshrutga to'liq mos kelmasa, qayta jihozlash va bog'lash.

Bozorda sozlanishi mumkin bo'lgan tayanchlarning ko'pchiligi yo cheklangan sayohatga ega bo'lgan katalog buyumlari yoki yetkazib berish muddati uzoq bo'lgan to'liq moslashtirilgan qismlardir. Biz ular orasida o'tiramiz: biz standart dizaynni olamiz va balandlik oralig'ini, taglik plitasining o'lchamlarini yoki izolyatsiya qalinligini loyihangizning spetsifikatsiyasiga muvofiq o'zgartirishimiz mumkin - odatda sobit poyabzal bilan bir xil vaqt ichida. Bizning muhandislik guruhimiz to'g'ridan-to'g'ri izometrik va qo'llab-quvvatlash ro'yxatidan ishlaydi va biz chizmani yakunlashdan oldin sizdan gidrotest yuki, dizayn harorati va kutilgan harakat haqida so'raydi. Tekshirishning bu darajasi oddiy sozlanishi poyafzalni ishga tushirish vaqtida qayta ko'rib chiqishingiz shart bo'lmagan tayanchga aylantiradi.

TSS

Savol: Siz qancha sozlash diapazoni bera olasiz?

Javob: Standart dizaynlar ± 25 mm dan ± 100 mm gacha sayohatni taklif qiladi. Kattaroq diapazonlar mumkin - bizga nima kerakligini ayting.

Savol: Sozlama tebranish ostida qoladimi?

Javob: Ha. Biz barcha o'lchamlarda qulflangan gayka va mexanik aylanishga qarshi xususiyatdan foydalanamiz. Yig'ish davriy yuk ostida barqaror turishi uchun zavod sinovidan o'tgan.

Savol: Quvur yuklanganda poyabzalni sozlash mumkinmi?

Javob: Kichik kesish sozlamalari odatda o'lik vaznda amalga oshirilishi mumkin. Kattaroq tuzatishlar uchun iplarni himoya qilish uchun avval yukni engillashtirishni tavsiya etamiz.

Savol: Siz izolyatsiyalangan sovuq yoki issiq quvurlar uchun versiyani taklif qilasizmi?

Javob: Ha. Biz sizning izolyatsiya qalinligingizga mos keladigan yuk ko'taruvchi izolyatsiya blokini birlashtiramiz, bug 'to'sig'i muhrlangan yo'l bilan to'la.

Har qanday mahsulot bizning korxonamizni tark etishidan oldin, u to'liq ichki sinov dasturini tugatadi

To'liq ichki sinov dasturi jo'natilishdan oldin har bir mahsulot tomonidan to'ldiriladi. O'lchovli va vizual tekshirish, PMI (ijobiy material identifikatsiyasi), qattiqlik sinovi, qo'llanilganda MT/PT buzilmaydigan sinov, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazish va qoplama qalinligini o'lchash ushbu dasturning bir qismidir. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovlari hisobotlari (MTR) taqdim etiladi.

Iltimos, diqqat qiling: uy ichidagi test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlariga teng emas

Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi zarur bo'lsa, u alohida ixtiyoriy xizmat sifatida taqdim etiladi.

Alohida kotirovka qilingan ixtiyoriy uchinchi tomon tekshiruv xizmatlari

1. Materiallarni tekshirish

Ushbu turkumda mavjud bo'lgan xizmatlarga kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovi kiradi.

2. Payvandlash NDT

Taklif etilgan usullar: Magnit zarrachalar sinovi (MT), Suyuq penetrant sinovi (PT), Ultrasonik sinov (UT) va Radiografik sinov (RT).

3. Bahor yukining ishlashini tekshirish

Yuk ko'chirish egri chiziqlari ushbu sinovning bir qismidir.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Nima uchun biz ajralib turamiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bizning mezonimiz sifatida

Bizning yuklanishning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan o'lchanadi.

Standart mahalliy yetkazib beruvchi modelidan tashqari

Standart mahalliy ishlab chiqaruvchi faqat mahsulotni etkazib bergan bo'lsa, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini o'z ichiga olamiz. Bundan tashqari, biz uchinchi tomon SGS sinovlari va guvohli tekshiruvlar bilan yordam beramiz va chet eldagi loyihalar uchun PE/CPE muhandisi hujjatlarini ko'rib chiqishni qo'llab-quvvatlaymiz.
