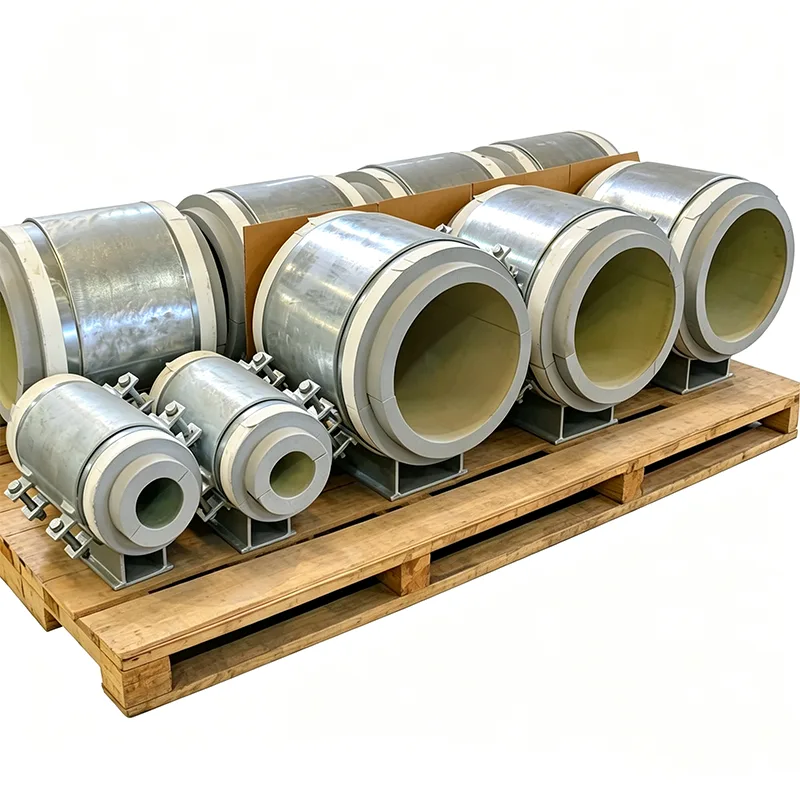

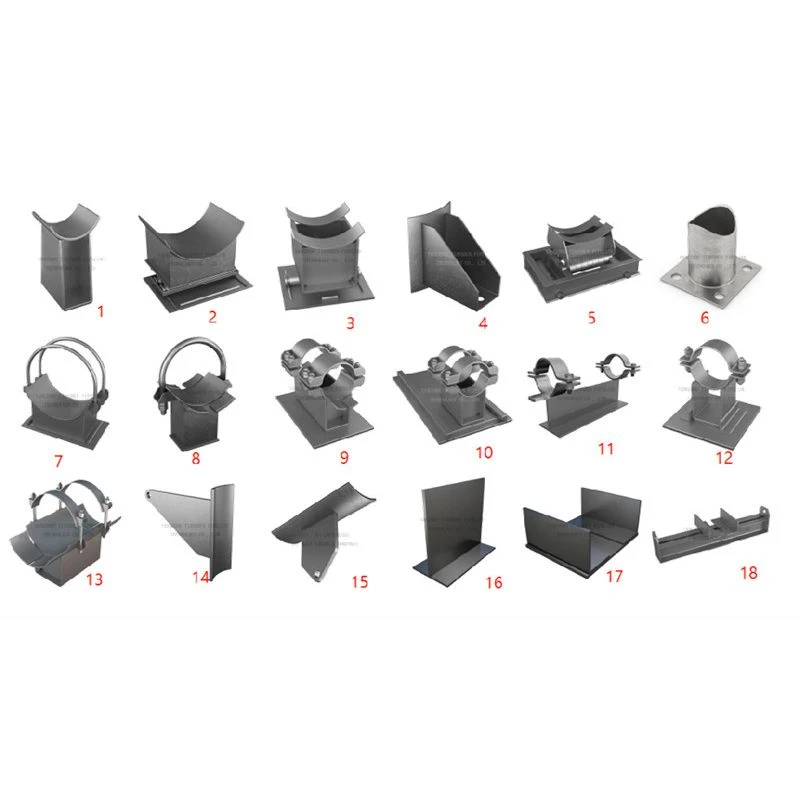

Sovuq poyafzal izolyatsiyalangan quvurlarni qo'llab-quvvatlaydi

Quvur noldan past haroratlarda muhitni olib yurganda, qo'llab-quvvatlovchi tuzilma bilan har bir metall-metall aloqa termal qisqa tutashuvga aylanadi. Sovuq po'latdan pastga tushadi, qo'llab-quvvatlovchi nurni sovutadi va namlikni havodan chiqaradi. Natijada tuzilishdagi muz, tomchilab turgan suv va korroziya bo'lib, quvurning o'zi biron bir muammo belgisini ko'rsatmasdan ancha oldin tayanchni buzishi mumkin. Sovuq poyabzal bu voqealar zanjirini manbada to'xtatadi.

Yangzhou Tianshunda biz 2012 yildan beri etilen terminallari, ammiak sovutish zavodlari, sovutilgan suv tarmoqlari va LNG tankining ikkilamchi saqlash joylari uchun sovuq poyabzal izolyatsiyalangan quvurlarni ishlab chiqaramiz. Ish printsipi o'zgarmadi: sovuq quvur va issiq po'lat o'rtasida issiqlikka chidamli, ammo strukturaviy qattiq blokni joylashtiring. Muhandislik muammosi - va besh yil davomida ishlaydigan sovuq poyafzal bilan o'ttiz yil davomida ishlaydigan poyafzal o'rtasidagi farq - bu blokning qanday saqlanishi, muhrlanishi va sovuq xizmat ko'rsatishning o'ziga xos shartlariga mos kelishida.

Qanday qilib sovuq poyabzal termal yo'lni to'xtatadi

Sovuq quvur konturli metall beshik ichida joylashgan, ammo u beshikning po'latiga to'g'ridan-to'g'ri tegmaydi. Buning o'rniga, yuqori zichlikdagi izolyatsiya bloki quvurning og'irligini ko'taradi. Ushbu blok faqat issiqlik o'tkazuvchanligi uchun emas, balki eng past ish haroratida bosim kuchi uchun tanlanadi. -196 ° C gacha bo'lgan ko'pgina ilovalar uchun biz uyali shisha yoki yuqori zichlikli PIR dan foydalanamiz. Blok trubaning tashqi diametrini bir yuzga, oyoq kiyimining taglik plitasini boshqasiga moslash uchun ishlov beriladi, bu esa sirt bilan to'liq aloqa qilish va nuqta yuklanishini ta'minlaydi.

Sovuq poyafzal izolyatsiyalangan quvur tayanchlarining yon devorlari to'rt tomondan izolyatsiya blokini o'rab oladi. Bu ikkita narsani amalga oshiradi: trubaning lateral harakati ostida blokning siljishini oldini oladi va izolyatsiyani mexanik shikastlanishdan himoya qiladi. Blok ostidagi po'lat taglik plitasi strukturaning yagona yuk yo'li bo'lib, blok uzluksiz qattiq qatlam bo'lgani uchun to'g'ridan-to'g'ri metalldan quvurga o'tkazuvchanlik yo'li yo'q - sovuq ko'prik buziladi.

Uzoq vaqt davomida namlikni saqlash

Sovuq quvurda bug 'to'sig'idagi har qanday bo'shliq kondensatsiya nuqtasiga aylanadi. Suv to'planadi, muzlaydi va kengayadi, oxir-oqibat izolyatsiyani ichkaridan yo'q qiladi. Bizning sovuq poyabzal dizaynimiz buni uchta usulda hal qiladi:

Izolyatsiya blokining o'zi yopiq hujayrali bo'lib, tashqi ko'ylagi shikastlangan bo'lsa ham, juda past suv bug'ining o'tkazuvchanligini ta'minlaydi.

Biz poyabzal tanasi atrofida uzluksiz metall ko'ylagi profilini taqdim etamiz. Quvur izolyatsiyasida saytga qo'llaniladigan bug 'to'sig'i to'g'ridan-to'g'ri bu ko'ylagi yopishtiruvchi yoki lenta bilan yopishtirilishi mumkin, buzilmagan konvertni yaratadi.

Ochiq o'rnatish yoki yuvish joylari uchun biz ikkilamchi namlik to'sig'ini qo'shib, interfeysdagi poyafzal yon devori va quvur izolyatsiyasi ko'ylagi o'rtasida moslashuvchan plomba moddasini qo'llaymiz.

Past haroratlarda mustahkam turadigan materiallar

Sovuq poyafzalning konstruktiv po'lat qismlari sovuqda mo'rt bo'lmasligi kerak. Standart konstruktiv uglerodli po'lat muzlashdan ancha yuqori bo'lgan tirqishning mustahkamligini yo'qotadi. Sovuq poyabzal korpuslari va taglik plitalari uchun biz quyidagilardan foydalanamiz:

Past haroratli karbonli po'lat (ASTM A350 LF2 yoki ekvivalenti) -46 ° C gacha bo'lgan xizmatlar uchun.

Ostenitik zanglamaydigan po'lat (304L, 316L) -196 ° C gacha bo'lgan kriyojenik ilovalar uchun, bu erda uglerodli po'lat mo'rt bo'ladi.

Barcha yuk ko'taruvchi po'lat EN 10204 Tip 3.1 sertifikatida dizayn minimal haroratda Charpy zarba sinov qiymatlari bilan birga keladi. Bolting A320 L7 yoki zanglamaydigan, korpus materialiga mos keladigan tarzda tanlangan.

Sovuq qisqarishga moslashish

Sovuq quvur qisqaradi. Atrof muhitdan -162 ° C gacha sovutadigan 20 metrli zanglamaydigan po'latdan yasalgan chiziq 30 millimetrdan ko'proq qisqaradi. Agar sovuq poyabzal strukturaga qattiq o'rnatilgan bo'lsa, bu harakat eksenel stress sifatida quvur devoriga o'tadi. Biz buni sovuq poyafzal tagiga past ishqalanishli slaydni integratsiyalash orqali hal qilamiz. Izolyatsiya blokining pastki qismiga yoki taglik plitasining yuqori qismiga sayqallangan zanglamaydigan po'latdan yasalgan qatlam yopishtirilgan va qarama-qarshi yuzaga PTFE yoki grafit bilan singdirilgan yostiq biriktirilgan. Keyin poyafzal termal tanaffusni saqlab turganda quvur bilan siljishi mumkin. Slayd yuzasi xavfsizlik chegarasi bilan to'liq sovuqdan atrof-muhitga sayohat oralig'ini sig'dirish uchun o'rnatiladi.

Sovuq poyabzal buyurtmangiz bilan nima keladi

Biz etkazib beradigan har bir sovuq poyafzal izolyatsiyalangan quvurlar EPC tekshiruvi talablariga javob beradigan hujjatlar to'plami bilan ta'minlangan:

EN 10204 Barcha po'lat qismlar uchun 3.1 turi, past haroratli zarba sinov hisobotlari bilan.

Issiqlik o'tkazuvchanligi va dizayndagi sovuq haroratda bosim kuchini ko'rsatadigan izolyatsiya bloklari ma'lumotlar jadvallari.

Blok qalinligi, poyafzal ofset (agar mavjud bo'lsa) va taglik plitasining o'lchamlarini tasdiqlovchi o'lchovli hisobotlar.

Agar mavjud bo'lsa, ishqalanish sinov sertifikatlarining slayd plitasi koeffitsienti.

Ilovalar

Terminallar va suyultirish zavodlarida LNG va NGL quvurlarini qo'llab-quvvatlaydi

Etilen, propilen va suyuq ammiakni saqlash va uzatish liniyalari

Tuman sovutish va ma'lumotlar markazlarida sovutilgan suv va sho'r suv quvurlari tokchalari

Oziq-ovqat mahsulotlarini qayta ishlash va sovuq omborxonalarda sovutish liniyalari

Havoni ajratish moslamalarida kriogenli quvurlar galereyalari

Nima uchun Tianshun sovuq poyabzal uchun?

Sovuq poyabzal - bu katta ta'sirga ega bo'lgan kichik komponent. Muvaffaqiyatsiz bo'lsa, butun izolyatsiya tizimi buziladi va hosil bo'lgan muz quvur tokchalarini ortiqcha yuklashi mumkin. Bizning muhandislarimiz standart blokni tanlamaydilar va u mos keladi deb umid qiladilar - ular sizning quvur o'lchamingizni, izolyatsiyalash spetsifikatsiyasini, dizayn haroratini va konstruktiv yuklarni o'zaro tekshiradilar va keyin izolyatsiya konvertini hech qanday murosasiz ushlab turadigan poyabzalni sozlaydilar. Mijozlarimizning 70% dan ortig'i takroriy buyurtmalar beradi, chunki ular olgan sovuq poyabzal birinchi sovutishdan to oxirgisigacha hisoblanganidek ishlaydi.

TSS

Savol: Sovuq poyafzalingiz qanday eng past haroratga bardosh bera oladi?

Javob: LNG va suyuq azot uchun -196 ° C gacha. Suyuq geliy uchun biz maxsus materiallardan foydalanamiz - jamoamiz bilan bog'laning.

Savol: Bizning mavjud izolyatsiya spetsifikatsiyamiz va bug 'to'sig'i tafsilotlariga mos kela olasizmi?

Javob: Ha. Biz izolyatsiya blokini trubkangizning tashqi ko'rinishi va izolyatsiyasining qalinligiga moslashtiramiz va biz sizning qoplama turiga ko'ylagi muhrlash interfeysini sozlashimiz mumkin.

Savol: Alohida slayd plitasini o'rnatishim kerakmi yoki u poyabzalga o'rnatilganmi?

Javob: Biz ishlab chiqarish jarayonida slayd plitasini birlashtira olamiz. Siz termal tanaffus va eksenel harakatni boshqaradigan bitta yig'ilishga ega bo'lasiz.

Savol: Oyoq kiyimining metall qismlarida muz hosil bo‘lishini qanday oldini olish mumkin?

Javob: Sovuq po'latdan yasalgan yuzalar atrof-muhit havosidan poyafzal tanasi bo'ylab doimiy ravishda ishlaydigan izolyatsiya va qoplama bilan izolyatsiya qilingan. Biz muhrlangan profillarni taqdim etamiz; sayt ekipaji qirralarni muhrlaydi.
