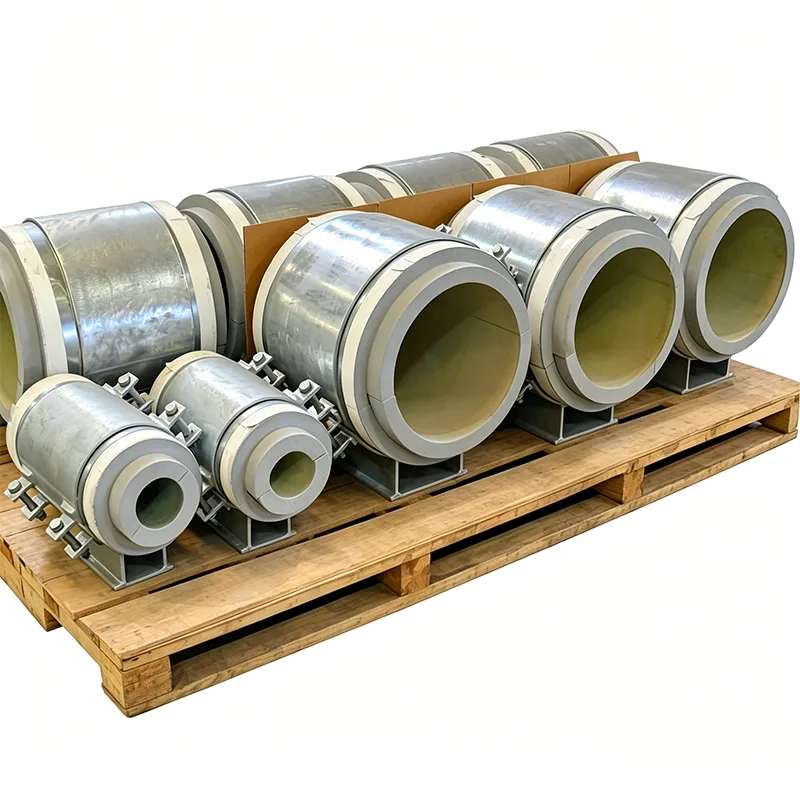

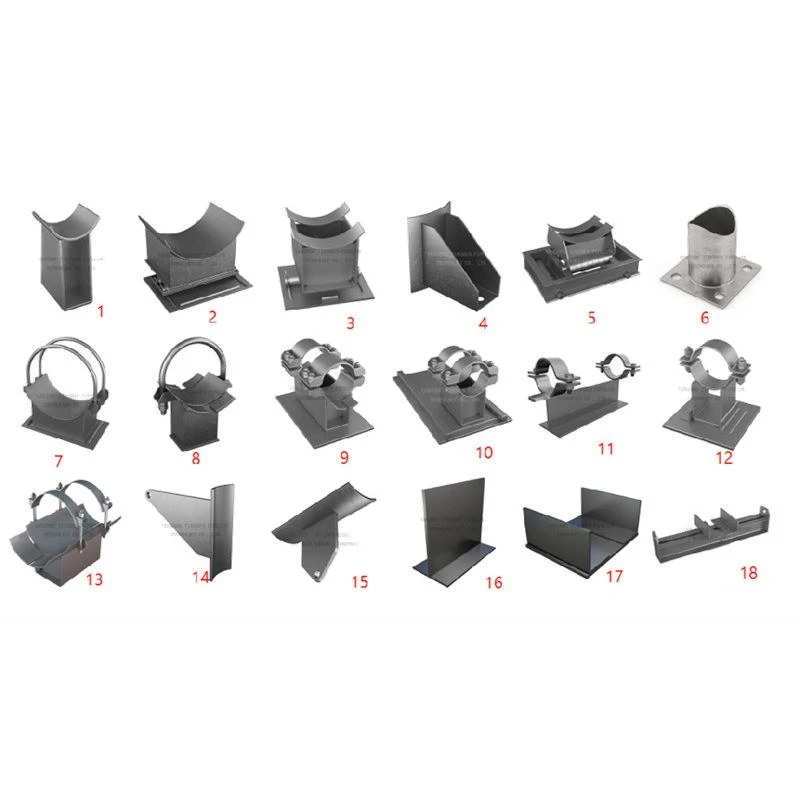

Izolyatsiya qilingan quvur uchun poyabzalni qo'llab-quvvatlash

Izolyatsiya qilingan quvurda standart quvur poyafzallari hal qilishdan ko'ra ko'proq muammolarni keltirib chiqarishi mumkin. Agar poyabzalning yuk yo'li izolyatsiyani kesib o'tsa, vaqt o'tishi bilan izolyatsiya eziladi. Bu ezilgan qism issiqlikni ichkariga yoki tashqariga chiqaradi, sovuq yuzalarda kondensatsiya hosil qiladi va izolyatsiya ostida korroziya uchun boshlang'ich nuqtaga aylanadi. Tuzatish murakkab emas - izolyatsiya qilingan quvur uchun to'g'ri ishlab chiqilgan poyabzal tayanchi yuk ko'taruvchi funktsiyani termal funktsiyadan ajratib turadi - lekin tafsilotlarni to'g'ri olish uchun ehtiyotkorlik bilan muhandislik talab etiladi.

Yangzhou Tianshunda biz 2012 yildan beri besh qit'ada loyihalar uchun izolyatsiyalangan quvur poyafzallarini loyihalashtirdik va ishlab chiqardik. Biz ularni har bir vatt issiqlik olish muhim bo'lgan tuman sovutish tarmoqlari uchun, yalang'och metall poyabzal energiyani isrof qiladigan va kuyish xavfini tug'diradigan bug 'liniyalari uchun, shuningdek, sovuq nuqta tuzilishga zarar etkazishi mumkin bo'lgan LNG qurilmalari uchun yetkazib berdik. Har bir holatda, talab bir xil: izolyatsiyani uzluksiz va bug 'to'sig'ini muhrlab qo'ygan holda quvurning og'irligini ishonchli tarzda olib boring.

Parametrlar jadvali	Misol

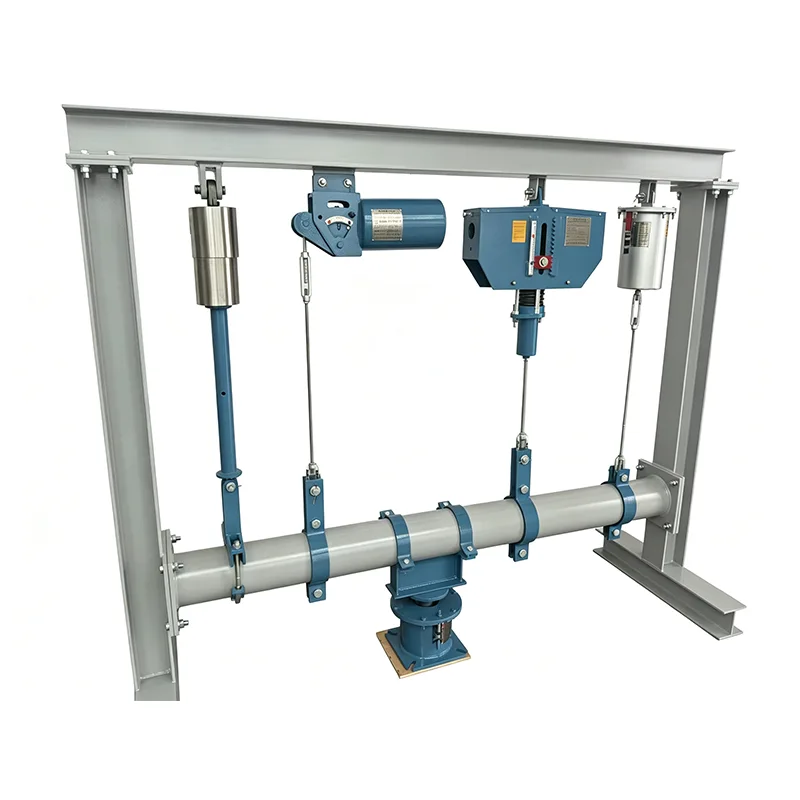

Qo'llab-quvvatlash turi	Qattiq, bahor, rolikli, toymasin
Quvur hajmi (NPS/DN)	1/2" dan 60" gacha (DN15 - DN1500)
Materiallar standarti	ASTM A36, SS304, SS316, A105
Dizayn standarti	MSS SP-58, ASME B31.1
Maks. Dizayn yuki	1000 kN gacha
Harorat diapazoni	-29°C dan +650°C gacha
Yuzaki himoya	Issiq daldırma galvanizli (HDG), epoksi
Siqish uslubi	Ikki murvatli, uchta murvatli, U-murvatli
Izolyatsiya turi	Issiq izolyatsiya / sovuq izolyatsiya (kriogen)

Izolyatsiya qilingan quvur poyabzali aslida qanday ishlaydi

Asosiy g'oya oddiy - qattiq, yuk ko'taruvchi izolyatsiya bloki quvur va metall tayanch beshigi o'rtasida joylashgan. Quvur izolyatsiyaga tayanadi, izolyatsiya poyabzalga o'tiradi va metall poyabzal yukni strukturaga o'tkazadi. Ammo bu blokni yorilish, siljish yoki izolyatsion xususiyatlarini yo'qotmasdan ko'p yillar davomida quvurlar harakati va issiqlik aylanishidan omon qolish uchun quyidagilar zarur:

Blok materiali harorat oralig'i uchun tanlanadi. Taxminan -50 ° C gacha sovutilgan suv va sovuq xizmatlar uchun biz odatda yuqori zichlikdagi poliizosiyanurat (PIR) yoki uyali shishadan foydalanamiz. 400 ° C gacha va undan yuqori bo'lgan bug 'va issiq yog 'liniyalari uchun biz kaltsiy silikat yoki perlit asosidagi materiallardan foydalanamiz. Asosiy xususiyat dizayn haroratida bosim kuchidir - xona haroratida ushlab turilgan narsa 200 ° C da yumshashi mumkin.

Izolyatsiya bloki to'liq qoplangan. Metall ushlab turuvchi halqa yoki payvandlangan poyabzalning yon devori har tomondan blokni o'rab, trubaning lateral harakati yoki tebranish ostida chiqib ketishiga yo'l qo'ymaydi. Blok uzluksiz payvandlangan po'lat taglik plitasida o'tiradi, shuning uchun issiqlik izolyatsiyani chetlab o'tish uchun to'g'ridan-to'g'ri metalldan quvurga yo'l yo'q.

Bug 'to'sig'i yo'li uzluksiz bo'lishi uchun mo'ljallangan. Sovuq quvurlarda namlikning kirib borishi dushmandir. Poyafzal dizayni quvur izolatsiyasidagi bug 'to'sig'ini doimiy ravishda poyabzal izolyatsion blokiga yoki uning metall ko'ylagiga yopishtirishga imkon berishiga ishonch hosil qilamiz, bunda nam havoning sovuq yuzaga yetib borishiga imkon bermaydigan bo'shliqlar mavjud emas.

Haqiqiy sayt shartlariga mos keladigan dizayn moslashuvchanligi

Biz izolyatsiya qilingan quvur poyafzallarini yaroqsiz narsa deb hisoblamaymiz, chunki ikkita izolyatsiyalash xususiyatlari bir-biriga o'xshash emas. Biz har bir poyafzalni mos ravishda quramiz:

Sizning quvur diametri va izolyatsiya qalinligi (u 25 mm ko'pikli shisha yoki 150 mm mineral jun bo'ladimi).

Dalada qo'llaniladigan izolyatsiya tizimining turi - biz ikkilamchi izolyatsiyani poyabzal tanasining atrofiga moslash uchun oldindan kesib olishimiz va saytni bezashni osonlashtiradigan qoplama profilini taqdim etishimiz mumkin.

Quvurlarning harakatlanish shartlari. Agar quvur sirpanayotgan bo'lsa, biz PTFE yoki grafit bilan singdirilgan slaydni poyafzal tagiga birlashtira olamiz, past ishqalanish yuzasi izolyatsiya blokini kesish kuchlaridan himoya qiluvchi zanglamaydigan po'latdan yasalgan yuk ko'taruvchi qatlam bilan bog'langan.

Yong'inga chidamli izolyatsiyalash, metall qismlarga aşınmaya qarshi qoplamalar yoki tashqi inshootlarda suv to'planishining oldini olish uchun drenaj teshiklari kabi maxsus talablar.

Har bir jo'natish bilan nima olasiz

Tianshun izolyatsiya qilingan quvur poyafzal buyurtmasi sizning inspektoringiz so'ragan barcha hujjatlarni o'z ichiga oladi:

EN 10204 Chelik komponentlar uchun 3.1 turdagi sertifikatlar.

Dizayn haroratida bosim kuchi va issiqlik o'tkazuvchanlik qiymatlari bilan izolyatsiya materiallarining ma'lumotlar jadvallari.

Blok qalinligi, poyafzal balandligi va taglik plitasining o'lchamlarini tasdiqlovchi o'lchovli tekshiruv hisobotlari.

Loyiha spetsifikatsiyasi talab qilsa, sinov sertifikatlarini yuklang.

Ilovalar

Tuman sovutish zavodlari va ma'lumotlar markazlarida sovutilgan suv va sho'r suv quvurlari

Sanoat korxonalari va elektr stantsiyalarida bug 'va kondensat liniyalari

Sovuq nuqtalardan mutlaqo qochish kerak bo'lgan LNG va kriogen suyuqlik quvurlari

Sovutgich va sovuq omborxonalar

Quvur tokchasida ishlaydigan har qanday izolyatsiya qilingan quvur, bu erda energiya samaradorligi va uzoq muddatli texnik xizmat ko'rsatish xarajatlari muhim ahamiyatga ega

Nega Tianshun?

Biz quvurlarni o'rnatish uchun umumiy yetkazib beruvchi emas, balki maxsus qo'llab-quvvatlovchi ishlab chiqaruvchimiz. Bizga quvur liniyasi ro'yxatini va izolyatsiya spetsifikatsiyasini yuborganingizda, bizning muhandislik guruhimiz har bir poyafzaldagi yukni tekshiradi, izolyatsiya materialining mosligini tasdiqlaydi va standart poyabzal o'lchamlari mavjud tuzilishga mos kelmaydigan joylarni belgilab beradi. Ushbu darajadagi tekshiruv o'rnatish vaqtida emas, balki chizilgan taxtada muammolarni ushlaydi. Bizning biznesimizning 70% dan ortig'i takrorlanadi - bu birinchi gidrotestdan to dizayn muddati oxirigacha kutilgandek ishlaydigan poyabzal yetkazib berishning bevosita natijasi.

TSS

Savol: Siz mening izolyatsiya turi va qalinligimga to'liq mos kela olasizmi?

Javob: Ha. Biz poyafzal va yuk ko'taruvchi blokning o'lchamlarini quvur diametriga, izolyatsiya materialiga va belgilangan qalinligiga moslashtiramiz.

Savol: Siz izolyatsiya blokini berasizmi yoki uni saytga o'rnatamanmi?

Javob: Biz poyafzalni allaqachon bog'langan va ichkariga o'ralgan yuk ko'taruvchi izolyatsiya bloki bilan ta'minlaymiz. Atrofdagi ikkilamchi izolyatsiya va qoplama odatda saytda qo'llaniladi, lekin biz izolyatsiyalash to'plamlarini ham oldindan tayyorlashimiz mumkin.

Savol: Metall poyafzal tanasi orqali issiqlik o'tishini qanday oldini olasiz?

Javob: Izolyatsiya bloki quvur va metall taglik o'rtasida termal tanaffus hosil qiladi. Oyoq kiyimining yon devori quvur bilan bevosita aloqa qilmaydi, shuning uchun issiqlik izolyatsiyasini chetlab o'tish uchun uzluksiz metall yo'l yo'q.

Savol: Agar mening quvurim termal kengayish tufayli eksenel harakatlansa nima bo'ladi?

Javob: Biz poyafzal tagiga PTFE yoki grafit slayd plitasini qo'shishimiz mumkin, bu esa izolyatsiya blokini barqaror ushlab turganda quvurning harakatlanishiga imkon beradi.

Savol: Ushbu poyabzal qanday standartlarga mos keladi?

Javob: Po'lat ishlab chiqarish MSS SP-58 va MSS SP-69 ga mos keladi. Izolyatsiya materiallari loyiha uchun maxsus ASTM yoki EN standartlari bilan ta'minlanadi va biz PED ostida Idoralar belgisi talablariga javob bera olamiz.

Har qanday mahsulot bizning korxonamizni tark etishidan oldin, u to'liq ichki sinov dasturini tugatadi

To'liq ichki sinov dasturi jo'natilishdan oldin har bir mahsulot tomonidan to'ldiriladi. O'lchovli va vizual tekshirish, PMI (ijobiy material identifikatsiyasi), qattiqlik sinovi, qo'llanilganda MT/PT buzilmaydigan sinov, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazish va qoplama qalinligini o'lchash ushbu dasturning bir qismidir. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovlari hisobotlari (MTR) taqdim etiladi.

Iltimos, diqqat qiling: uy ichidagi test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlariga teng emas

Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi zarur bo'lsa, u alohida ixtiyoriy xizmat sifatida taqdim etiladi.

Alohida kotirovka qilingan ixtiyoriy uchinchi tomon tekshiruv xizmatlari

1. Materiallarni tekshirish

Ushbu turkumda mavjud bo'lgan xizmatlarga kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovi kiradi.

2. Payvandlash NDT

Taklif etilgan usullar: Magnit zarrachalar sinovi (MT), Suyuq penetrant sinovi (PT), Ultrasonik sinov (UT) va Radiografik sinov (RT).

3. Bahor yukining ishlashini tekshirish

Yukni ko'chirish egri chiziqlari ushbu sinovning bir qismidir.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Nima uchun biz ajralib turamiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bizning mezonimiz sifatida

Bizning yuklanishning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan o'lchanadi.

Standart mahalliy yetkazib beruvchi modelidan tashqari

Standart mahalliy ishlab chiqaruvchi faqat mahsulotni etkazib bergan bo'lsa, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini o'z ichiga olamiz. Bundan tashqari, biz uchinchi tomon SGS sinovlari va guvohli tekshiruvlar bilan yordam beramiz va chet eldagi loyihalar uchun PE/CPE muhandisi hujjatlarini ko'rib chiqishni qo'llab-quvvatlaymiz.
