Quvur liniyasi tebranishini pasaytirish va zarba yukini himoya qilish uchun og'ir yuk gidravlik snubber

Shlangi o'chirgichlar - bu quvur tizimlari va uskunalarini to'satdan dinamik yuklardan, masalan, seysmik hodisalar, suv bolg'asi, bug 'bolg'asi, shamol shamollari va nasosning o'tkinchi jarayonlari kabi - issiqlik kengayishi va qisqarishidan to'siqsiz sekin harakatlanishni ta'minlash uchun ishlatiladigan tezlikni sezgir cheklovchi qurilmalar. Quvurning og'irligini ko'taruvchi bahor tayanchlaridan farqli o'laroq, gidravlik snubbers normal ish sharoitida statik yukni ko'tarmaydi; ular quvur tezligi oldindan belgilangan chegaradan oshib ketgandagina ishga tushadi.

Yangzhou Tianshun quvur liniyasi texnologiyasienergiya ishlab chiqarish, neft-kimyo va yadroviy quvur tizimlarida foydalanish uchun mo'ljallangan gidravlik snubbers ishlab chiqaradi. Har bir birlik muhrlangan silindr ichidagi gidravlik suyuqlik orqali harakatlanadigan pistondan foydalanadi. Sekin tezliklarda - termal o'sishga xos - suyuqlik kalibrlangan teshiklardan erkin o'tadi va snubber ahamiyatsiz qarshilik ko'rsatadi. To'satdan sodir bo'lgan hodisa quvurni tetik tezligidan tezroq harakatga keltirganda, teshik oqimi cheklanadi, suyuqlik bosimi kuchayadi va snubber qattiq cheklash rejimiga o'tadi va dinamik yukni bino tuzilishiga o'tkazadi.

Dizayn va qurilish

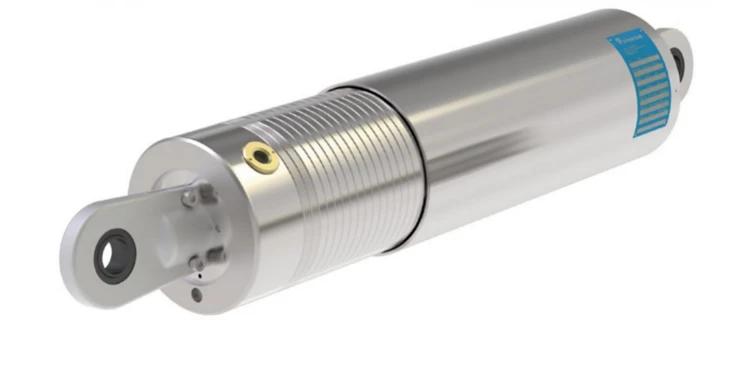

Bizning standart gidravlik snubberlarimiz uglerodli po'lat yoki qotishma po'lat silindr, korroziyaga chidamli qoplamali qotib qolgan piston rodi va keng harorat oralig'iga mos keladigan yuqori samarali gidravlik suyuqlikka ega. Oxirgi ulanishlar har qanday yo'nalishda - gorizontal, vertikal yoki burchakli o'rnatishga imkon beruvchi novda ko'zi, tirgak, sharli bo'g'in va tishli uchlari kabi bir nechta konfiguratsiyalarda mavjud.

Har bir snubber zavod tomonidan to'ldirilgan, muhrlangan va oldindan sinovdan o'tgan. Ichki termal kompensatsiya atrof-muhit haroratining o'zgarishi sababli suyuqlik hajmining o'zgarishiga mos keladi, bu noto'g'ri blokirovka yoki oddiy xizmatda kiruvchi oldindan yuklanishning oldini oladi.

Ishlash diapazoni

Maxsus og'ir yuk ko'taruvchi birliklar uchun yuk ko'tarish quvvati taxminan 5 kN dan 500 kN gacha va undan yuqori. Standart zarbalar 100 mm, 150 mm, 200 mm, 300 mm va 500 mm ni o'z ichiga oladi, so'rov bo'yicha uzunroq zarbalar mavjud. Trigger tezligi - snubberning erkin harakatlanishdan cheklovga o'tish tezligi - odatda loyiha spetsifikatsiyasiga qarab 5 mm / s dan 50 mm / s gacha sozlanadi va individual o'rnatish talablariga mos ravishda sozlanishi mumkin.

Standart birliklar uchun ish harorati oralig'i -40 ° C dan +120 ° C gacha, yuqori haroratli variantlar va ixtisoslashtirilgan ilovalar uchun yadroviy suyuqliklar mavjud.

Standartlar va malaka

Bizning gidravlik snubberlarimiz amaldagi xalqaro standartlarga, jumladan MSS SP-69, ASME B31.1, ASME B31.3 va yadroviy xizmat uchun IEEE talablariga muvofiq ishlab chiqilgan va sinovdan o'tgan. Har bir birlik jo'natishdan oldin funktsional sinovdan, bosim sinovidan va oqish sinovidan o'tadi. Yadroviy va yuqori texnik loyihalar uchun biz to'liq malakaviy hujjatlarni taqdim eta olamiz, shu jumladan tsikl sinovlari, atrof-muhitning qarishi va kerak bo'lganda seysmik malaka hisobotlari.

Oddiy ilovalar

Gidravlik snubbers quvurlar tizimi issiqlik sharoitida erkin harakatlanishi kerak bo'lgan, ammo dinamik hodisalardan himoyalangan bo'lishi kerak bo'lgan joyda belgilanadi. Birlamchi qurilmalarga issiqlik va atom elektr stansiyalaridagi asosiy bug 'liniyalari va ozuqa suvi quvurlari, reaktor sovutish suvi halqalari, LNG va LPG uzatish liniyalari, neftni qayta ishlash o'choqlarining chiqish quvurlari, yuqori bosimli texnologik liniyalar va seysmik zonalardagi mamlakatlararo quvurlar kiradi.

Boshqa quvur komponentlari bilan tizim integratsiyasi

Shlangi snubbers deyarli har doim quvurlarni qo'llab-quvvatlashning keng qamrovli sxemasining bir qismi bo'lib, ularni almashtirish emas, balki boshqa komponentlar bilan birga ishlaydi. O'zgaruvchan prujinali ilmoqlar va doimiy prujinali ilmoqlar quvur og'irligini ko'tarib, sekin termal harakatni ta'minlaydi, shu bilan birga snubbers bir xil yoki qo'shni qo'llab-quvvatlash nuqtalarida parallel dinamik cheklovni ta'minlaydi. Metall ko'rgichli kengaytiruvchi bo'g'inlar bilan jihozlangan liniyalarda snubberlar vaqtinchalik hodisalar paytida ko'rgichlarni haddan tashqari cho'zilishdan yoki ortiqcha siqilishdan himoya qiladi.

Bizning kengroq mahsulot assortimentimiz quvurlarni qo'llab-quvvatlash va moslashuvchanlik to'plamini o'z ichiga oladi: bahor tayanchlari va barcha turdagi bahor ilgichlari, qattiq quvur tayanchlari, quvur poyafzal tayanchlari, sovuq va issiq xizmat ko'rsatish uchun oldindan izolyatsiyalangan quvur tayanchlari va kengaytiruvchi bo'g'inlarning to'liq liniyasi. Bu EPC pudratchilari va oxirgi foydalanuvchilariga muvofiqlashtirish va sifat mas'uliyatini soddalashtirib, bitta ishlab chiqaruvchidan snubbers, tayanchlar va kengaytirish komponentlarini olish imkonini beradi.

Sifat va Xizmat

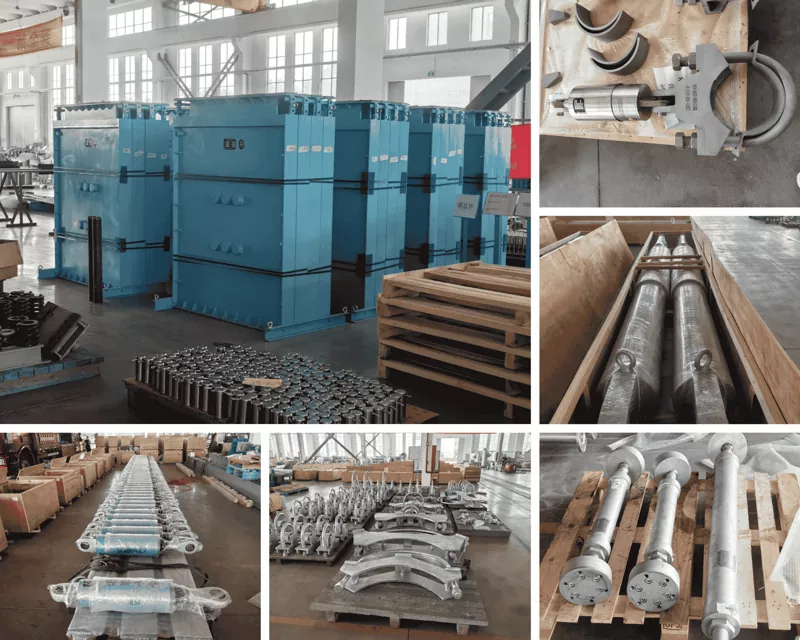

Har bir gidravlik snubber ISO 9001:2015 sifat menejmenti tizimimiz bo'yicha bizning korxonamizda yig'iladi va sinovdan o'tkaziladi. Biz mijozlarga o'lchamlar bo'yicha yordam, o'rnatish bo'yicha ko'rsatmalar va rejalashtirilgan parvarishlash bo'yicha tavsiyalar bilan yordam beramiz. Katalog birliklari uchun standart etkazib berish muddati uch haftadan besh haftagacha, oldindan kelishilgan holda tezlashtirilgan ishlab chiqarish mumkin. 45 dan ortiq mamlakatlarga quvur liniyasi komponentlarini yetkazib berish bo‘yicha 14 yildan ortiq tajribaga ega bo‘lgan holda, biz butun dunyo bo‘ylab muhim infratuzilma loyihalari uchun tayyor va to‘liq moslashtirilgan snubber yechimlarini yetkazib beramiz.

Tez-tez so'raladigan savollar

Shlangi snubber va prujinali ilmoq o'rtasidagi farq nima?

Bahorli ilmoqlar issiqlik harakatini ta'minlagan holda quvurning og'irligini ko'taruvchi yuk ko'taruvchi tayanchlardir. Shlangi snubbers statik yukni ko'tarmaydi; ular sekin termal tezliklarda erkin harakatlanadigan, lekin zilzila yoki suv bolg'asi kabi to'satdan dinamik hodisa sodir bo'lganda qattiq qulflanadigan cheklovchi qurilmalardir. Ikkalasi ko'pincha bir xil quvur joyiga o'rnatiladi.

"Trigger tezligi" nimani anglatadi?

Trigger tezligi yoki blokirovka tezligi - bu snubber past qarshilikli erkin harakatdan qattiq cheklash rejimiga o'tadigan piston tezligi. Ichki oqim teshiklarining o'lchamlarini sozlash orqali kalibrlanadi. Odatdagi qiymatlar 5 mm/s dan 50 mm/s gacha, normal termal o'sish hech qachon tetik tezligiga etib bormasligi uchun tanlangan, lekin dinamik hodisalar har doim undan oshib ketadi.

Shlangi snubbers texnik xizmat ko'rsatishni talab qiladimi?

Ha, lekin uzoq vaqt oralig'ida. Oddiy ish sharoitida biz har 3-5 yilda bir marta tekshirishni va har o'n yilda bir marta suyuqlikni almashtirish va muhrni yangilashni o'z ichiga olgan holda to'liq ta'mirlashni tavsiya qilamiz. Xizmat muddati harorat, aylanish soni va atrof-muhit sharoitlariga qarab o'zgaradi. Jiddiy xizmat ko'rsatish yoki yadroviy ilovalar loyiha spetsifikatsiyasi bo'yicha qisqaroq tekshirish oraliqlariga amal qiladi.

Snubber har qanday yo'nalishda o'rnatilishi mumkinmi?

Ha. Shlangi snubbers har qanday yo'nalishda ishlaydi - gorizontal, vertikal yoki eğimli - chunki piston tortishish kuchidan qat'iy nazar sof eksenel kuchlanish va siqilishda ishlaydi. Oxirgi ulanishlar (yivli, koptok, novda ko'zi) o'rnatish burchagi va strukturaviy biriktirma turiga mos keladigan tarzda tanlanadi.

Quvurlar tizimim uchun gidravlik o'lchagichni qanday o'lchash mumkin?

Hajmi snubber ushlab turishi kerak bo'lgan maksimal dinamik yukga va u pastga tushmasdan mos keladigan umumiy termal zarbaga asoslanadi. Dinamik yuklar odatda seysmik, suv bolg'asi yoki shamol yuki holatlarida quvur kuchlanish tahlilidan kelib chiqadi. Agar kutilgan yuk, kerakli zarba, ish harorati va tegishli loyiha kodini taqdim etsangiz, bizning muhandislik guruhimiz o'lchamlarni aniqlashda yordam berishi mumkin.
