Sway Struts

Yangzhou Tianshun energiya ishlab chiqarish, neft-kimyo, HVAC, kemasozlik va yadroviy dasturlar uchun tebranish ustunlarini loyihalashtiradi va ishlab chiqaradi. 2012 yildan beri Xitoyning Jiangsu shahridagi fabrikamiz - 100 dan ortiq malakali xodimlarga ega bo'lgan 35 000 m² - 45 dan ortiq mamlakatlardagi loyihalarga quvurlarni cheklash moslamalarini etkazib berdi. Har bir chayqaladigan tirgak ISO 9001:2015 sertifikatlangan sifat tizimi asosida qurilgan va zarur sinov va materiallar hujjatlari bilan birga jo'natilgan.

Chayqaladigan tirgak quvurning lateral harakatini eksenel yo'nalishda termal kengayishni cheklamasdan cheklaydi. Oddiy ishda u quvur liniyasi bo'ylab sekin termal joy almashinuvini qabul qiladi. Yon kuch paydo bo'lganda - shamol, seysmik tezlashuv, suv bolg'asi, aylanadigan uskunaning tebranishi yoki dengiz platformasida to'lqin harakati - tirgak qattiq element vazifasini bajaradi, quvurni joyida ushlab turadi va yukni bino konstruktsiyasiga yoki temir tokchaga uzatadi. Bu quvur choklarini, gardishlarni va ulangan uskunalarni charchoq shikastlanishi va ta'siridan himoya qiladi.

Strut har qanday burchakka o'rnatilishi mumkinligi sababli, u vertikal, gorizontal va eğimli o'rnatishlarda ishlaydi. Uning uzunligining sozlanishi sayt jamoasiga uni quvur qo'shimchasi va konstruktiv langar nuqtasi orasidagi bo'shliqqa moslashtirishga imkon beradi va chizmalar har doim ham oldindan aytib bo'lmaydigan tolerantliklarni o'zlashtiradi.

Qurilish va asosiy xususiyatlar

Yuqori mustahkam po'latdan yasalgan korpus

Strut trubkasi, so'nggi armatura va apparatlar belgilangan yuk va harorat uchun tanlangan karbonli po'latdan yoki past qotishma po'latdan ishlab chiqariladi. Mexanik xususiyatlar va kimyoviy tarkibni tasdiqlovchi standart materiallar sertifikatlari har bir partiyaga hamroh bo'ladi. Korroziy yoki dengiz muhitlari uchun zanglamaydigan po'latdan yasalgan navlar mavjud.

Maydonning aniqligi uchun sozlanishi uzunlik

Teleskopik yoki tishli sozlash mexanizmi strutni saytda aniq o'rnatilgan uzunlikka o'rnatish imkonini beradi. Odatda sozlash sayohat variantlari ±25 mm, ±50 mm va ±100 mm. Ushbu sozlanishi, tirgakni kesish yoki payvandlashsiz o'rnatish mumkinligini anglatadi va u quvur poyafzallari va struktura o'rtasidagi kichik noto'g'rilikni qoplaydi.

Bir nechta oxirgi ulanish imkoniyatlari

Turli xil quvurlar biriktirilishi va konstruktiv interfeys tuzilmalariga mos kelish uchun tirgak sharli bo'g'inlar, tirgak uchlari yoki tishli novda ulanishlari bilan ta'minlanishi mumkin. Bilyali bo'g'inlar burchakli aylanishni ta'minlaydi va egilish momentlarini tirgak trubasiga kiritishni oldini oladi. Clevis uchlari oddiy o'rnatish uchun oddiy bog'langan ulanishni ta'minlaydi. Biz loyiha standart detaliga mos keladigan yakuniy turni taqdim etamiz.

Uzoq xizmat muddati uchun korroziyadan himoya

Standart sirtni tozalash issiq daldırma galvanizatsiyasi bo'lib, u quvur ichida va tashqarisida bir xil qoplamani ta'minlaydi. Kengaytirilgan himoya uchun biz yuqori qatlamli epoksi qoplamalar, termoyadroviy bog'langan epoksi (FBE) va uch qatlamli polietilen (3PE) tizimlarini taklif qilamiz. Qoplamani tanlash saytning atmosfera sharoitlari va ish haroratiga qarab kelishilgan.

Xalqaro standartlarga muvofiqligi

Sway struts texnologik va quvvat quvurlari uchun ASME B31.1 va B31.3, quvur tayanchlari uchun MSS SP-58 va GB/T standartlariga muvofiq ishlab chiqilgan va ishlab chiqarilgan. Loyiha spetsifikatsiyasi muqobil kodlarni talab qilganda, biz texnik muvofiqlikni va tegishli standartga etkazib berishni ko'rib chiqamiz.

Texnik spetsifikatsiyalar

480 kN dan yuqori yuk ko'rsatkichlari va nostandart sayohatlar maxsus buyurtmalar sifatida ko'rib chiqiladi. Bizning muhandislik guruhimiz ushbu yuk holati uchun dizaynni tekshiradi va ishlab chiqarishdan oldin tasdiqlash chizmalarini taqdim etadi.

Ixtiyoriy aksessuarlar

Muayyan o'rnatish va ishlash talablarini qondirish uchun quyidagi aksessuarlar kiritilishi mumkin:

Vaqti-vaqti bilan impulsli yuklar uchun tezlikka sezgir qulflash xususiyatini qo'shadigan dinamik cheklovlar

Kichik teshikli quvurlarda yuqori chastotali tebranishlarni susaytirish uchun tirgak bilan birlashtirilgan bahor tebranish izolyatorlari

Uzunlikni sozlash talab qilinmaydigan va oddiy bog'lovchi novdaga afzallik beriladigan ilovalar uchun qattiq bog'lovchi novdalar

FBE va 3PE kabi yangilangan korroziyaga qarshi qoplamalar ko'milgan yoki dengiz osti xizmati uchun

Ushbu aksessuarlar zavodda birlashtirilgan va to'liq yig'ish jo'natishdan oldin bitta birlik sifatida sinovdan o'tkaziladi.

Sifat nazorati va hujjatlar

Har bir chayqalish ustuni o'lchovli ravishda tekshiriladi va agar kerak bo'lsa, belgilangan quvvatni tasdiqlash uchun yuk sinovidan o'tkaziladi. Dinamik yoki seysmik ilovalar uchun biz issiqlik raqami bo'yicha sinov sertifikatlari va materialning kuzatilishini ta'minlaymiz. Payvand choklari malakali xodimlar tomonidan vizual va kerak bo'lganda penetrant sinovlari yordamida tekshiriladi.

Bizning ISO 9001 sertifikatlangan protseduralarimiz po'lat va qoplama materiallarini tekshirishdan tortib yakuniy yig'ish va qadoqlashgacha bo'lgan butun jarayonni nazorat qiladi. Bizning buyurtmalarimizning 70% dan ortig'i loyihadan keyin quvurlarni cheklash loyihamizning ishlashiga ishonadigan takroriy mijozlardan keladi.

Chayqaladigan tirgaklar o'rnatilgan joyda

Energiya ishlab chiqarish

Issiqlik va yadroviy stansiyalardagi asosiy bug 'va oziqlantiruvchi suv quvurlari bug' bolg'asi va seysmik hodisalar paytida eksenel termal o'sishni cheklamasdan lateral harakatni cheklash uchun chayqaladigan tirgaklarga tayanadi.

Neft-kimyo va neftni qayta ishlash zavodlari

Texnologik bloklardagi quvur tokchalari shamol, portlash va ikki fazali oqim tebranishlarini cheklash uchun chayqalish tirgaklari bilan jihozlangan. Sozlanishi uzunlik ularni mavjud tiqilib qolgan tokchalarga qayta jihozlash uchun amaliy qiladi.

HVAC va ko'p qavatli binolar

Sovutilgan suv ko'targichlari, kondensatorli suv quvurlari va baland binolardagi sanitariya-tesisat stendlari termal velosiped va qurilish tebranishlari natijasida yuzaga keladigan lateral harakatni boshqarish uchun chayqalish tirgaklaridan foydalanadi. Galvanizli qoplama ochiq va yopiq joylarga mos keladi.

Kema qurish va dengiz platformalari

Kemalar va dengiz platformalaridagi quvurlar to'lqinlar va mexanizmlarning doimiy harakatiga duch keladi. Zanglamaydigan po'latdan yasalgan korpuslar va yuqori korroziyali qoplamalar bilan tebranish ustunlari hizalanishni ta'minlaydi va bu agressiv muhitda quvur bo'g'inlarini charchoqdan himoya qiladi.

Yadro inshootlari

Xavfsizlik bilan bog'liq quvur tizimlarida to'liq materiallar va sinov hujjatlari paketlari bilan loyihaga xos yadroviy kod korpusiga mo'ljallangan tebranish tirgaklari qo'llaniladi.

Tez-tez beriladigan savollar

Chayqaladigan tirgak qattiq tirgak yoki snubberdan nimasi bilan farq qiladi?

Qattiq tirgak barcha harakatni, shu jumladan issiqlik kengayishini bloklaydi, bu quvurni haddan tashqari yuklaydi. Shlangi snubber sekin termal harakatga imkon beradi va faqat tez dinamik harakatda qulflanadi. Chayqaladigan tirgak bir tekislikda qattiq lateral cheklovni ta'minlaydi va eksenel termal joy almashishga imkon beradi, bu uni termal o'sish yo'nalishi ma'lum bo'lgan va yon yukni oldindan aytib bo'ladigan ilovalar uchun mos qiladi.

Standart karbonli po'lat tirgak uchun qanday harorat chegarasi qo'llaniladi?

Issiq daldırma galvanizli qoplamali standart karbonli po'latdan yasalgan tirgaklar taxminan 350 ° C gacha ishlashi mumkin. 550 °C gacha bo'lgan yuqori haroratlar uchun biz qotishma po'latdan va yuqori haroratli qoplamalardan foydalanamiz yoki tanani qoplamagan holda qoldiramiz. Oxirgi ulanish komponentlari ham yuqori haroratga mos ravishda tanlanadi. To'g'ri materialni tanlash uchun so'rov davomida quvur yuzasining haqiqiy haroratini baham ko'rishni tavsiya qilamiz.

Har qanday yo'nalishda chayqalish ustunini o'rnatish mumkinmi?

Ha. Strut vertikal, gorizontal yoki burchak ostida o'rnatilishi mumkin. Koptokli birikma uchlari burchakning noto'g'ri hizalanishiga mos keladi va sozlanishi uzunlik har qanday yo'nalishda sayt toleranslarini egallaydi. Yagona talab shundaki, har ikki uchida joylashgan struktura belgilangan yukni ko'tara oladi.

Ro'yxatdagi diapazonlardan tashqarida moslashtirish mavjudmi?

Biz muntazam ravishda 480 kN dan yuqori yuklarni, nostandart sozlash sayohatlarini va maxsus so'nggi armaturalarni etkazib beramiz. Maxsus buyurtmalar ishlab chiqarish boshlanishidan oldin taqdim etilgan tasdiqlash chizmalari va dizayn hisob-kitoblari bilan ko'rib chiqiladi.

Yuk tashishga qanday hujjatlar hamroh bo'ladi?

Har bir buyurtma materialni sinovdan o'tkazish sertifikatlarini, o'lchovli hisobotlarni, sirtni qayta ishlashga muvofiqligini va kerak bo'lganda, funktsional sinov yozuvlarini o'z ichiga oladi. Yadroviy yoki xavfsizlik uchun muhim bo'lgan ilovalar uchun biz xarid buyurtmasida ko'rsatilganidek, to'liq kuzatuv va muvofiqlik hujjatlarini taqdim etamiz.

Sizning odatiy muddatlaringiz qanday?

Umumiy xususiyatlarga ega standart chayqaladigan tirgaklar to'rt-besh hafta ichida ishlab chiqarilishi mumkin. Kattaroq yuklar, qotishma po'latlar va maxsus qoplamalar jadvalni uzaytirishi mumkin. Biz kotirovka vaqtida aniq etkazib berish sanasini tasdiqlaymiz va ishlab chiqarishni shaffof rejalashtirishni davom ettiramiz.

Tianshun bilan ishlash

Sway strut talabi haqida biz bilan bog'lansangiz, mahsulot muhandisligi bo'yicha ma'lumotga ega bo'lgan maxsus hisob menejeri 24 soat ichida javob beradi. Bizning jamoamiz dizayn va saytga mos keladigan konfiguratsiyani taklif qilish uchun yuk ma'lumotlarini, ish haroratini, quvur o'lchamini va oxirgi ulanish afzalliklarini ko'rib chiqadi. Maxsus uzunliklar, maxsus qoplamalar va hujjatlar paketlari bizning kundalik ta'minotimizning bir qismidir, istisnolar emas.

Yetkazib berilgandan so'ng, biz o'rnatish bo'yicha maslahat va o'rnatishdan keyingi yordam uchun mavjud bo'lamiz. 70% dan ortiq takroriy biznesda aks ettirilgan mijozlarimizning uzoq muddatli ishonchi bizning tebranish ustunlarimiz ko'p yillik xizmat davomida kutilgandek ishlashini tasdiqlaydi.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

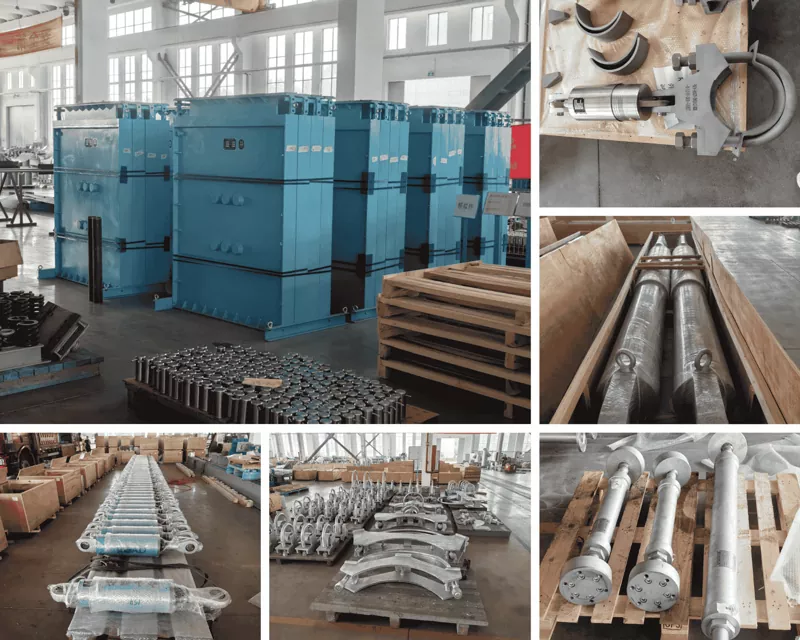

35 000 m² ob'ekt, Jiangsu, Xitoy - 45 dan ortiq mamlakatlarga eksport qiladi.

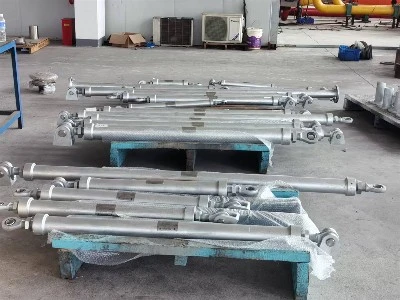

Quvurni lateral tomondan ushlab turadigan chayqaladigan tirgaklar eksenel nafas olishiga imkon beradi.
