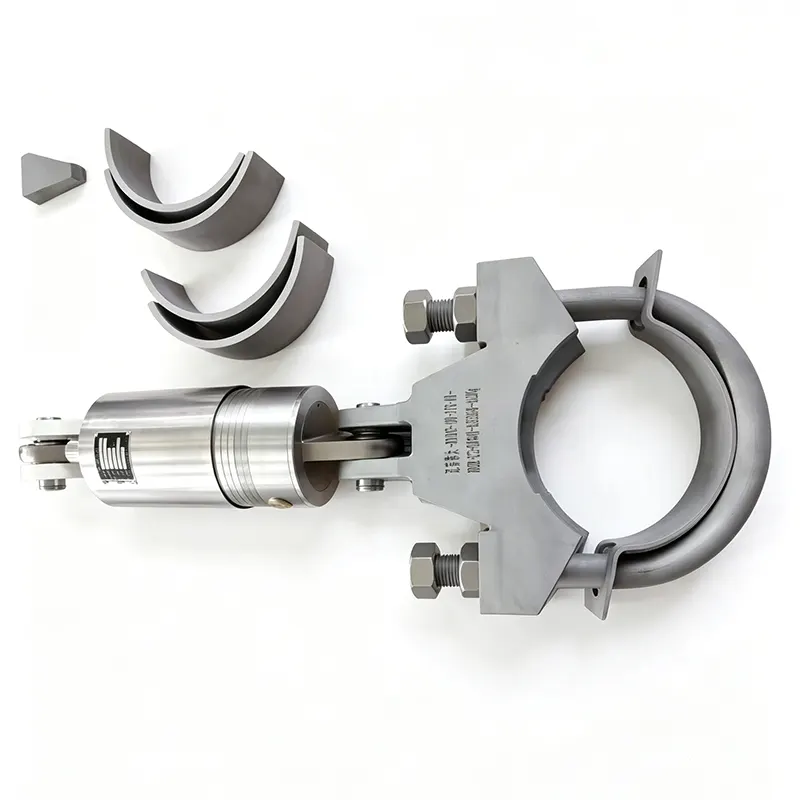

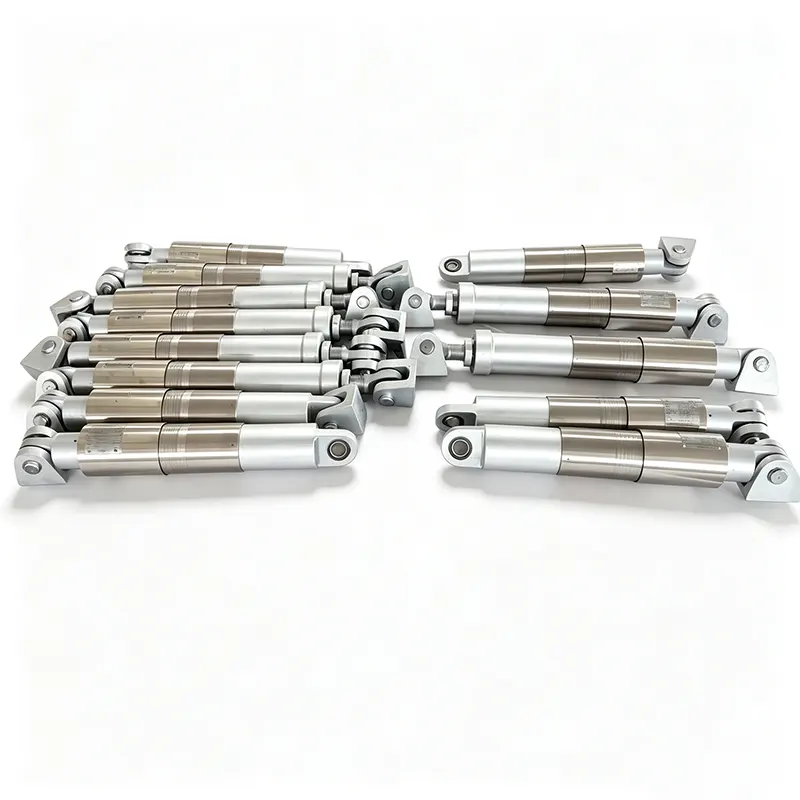

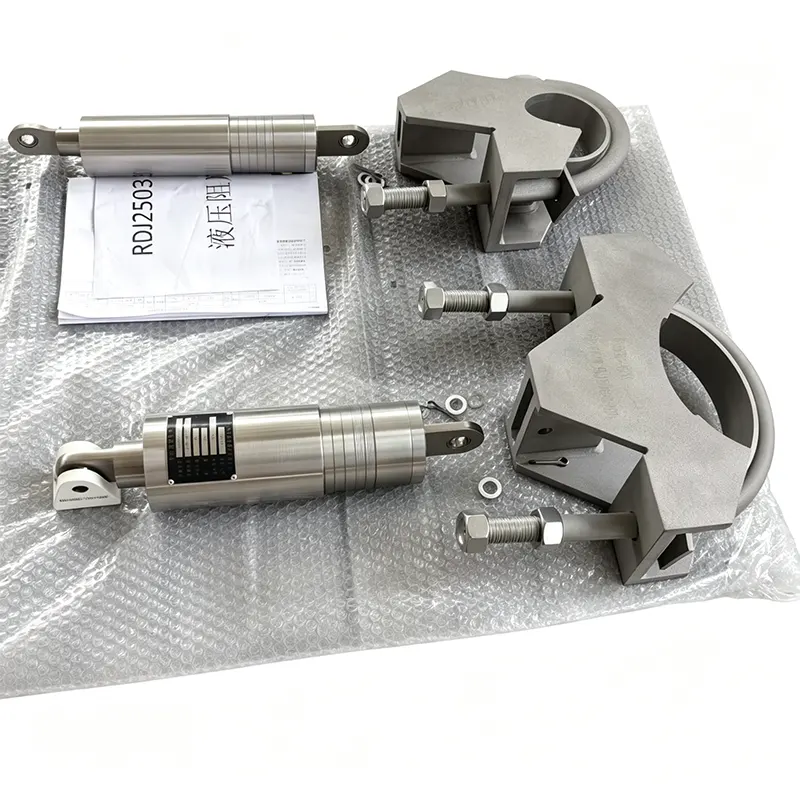

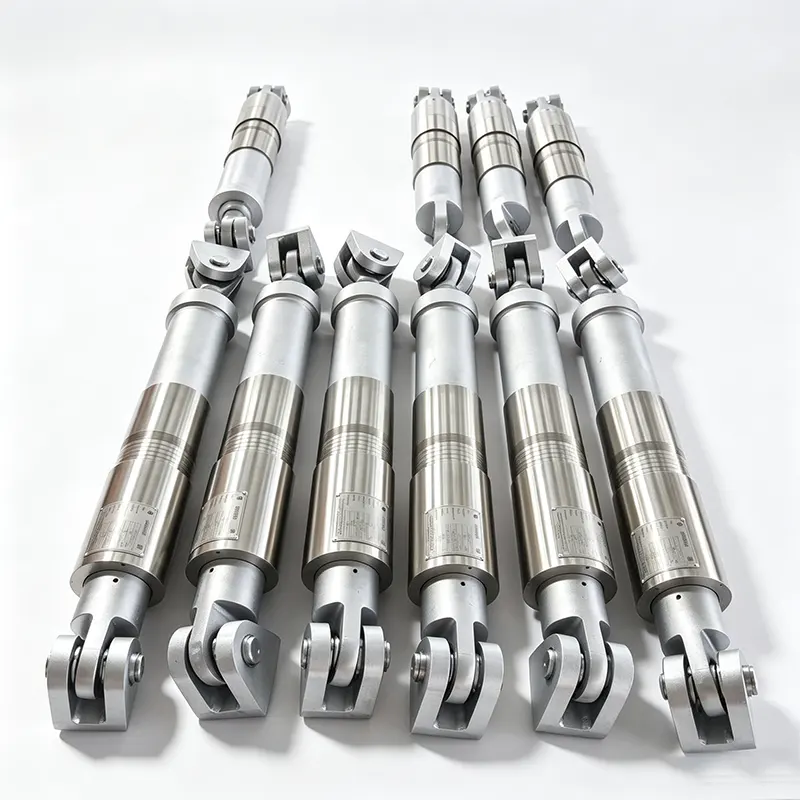

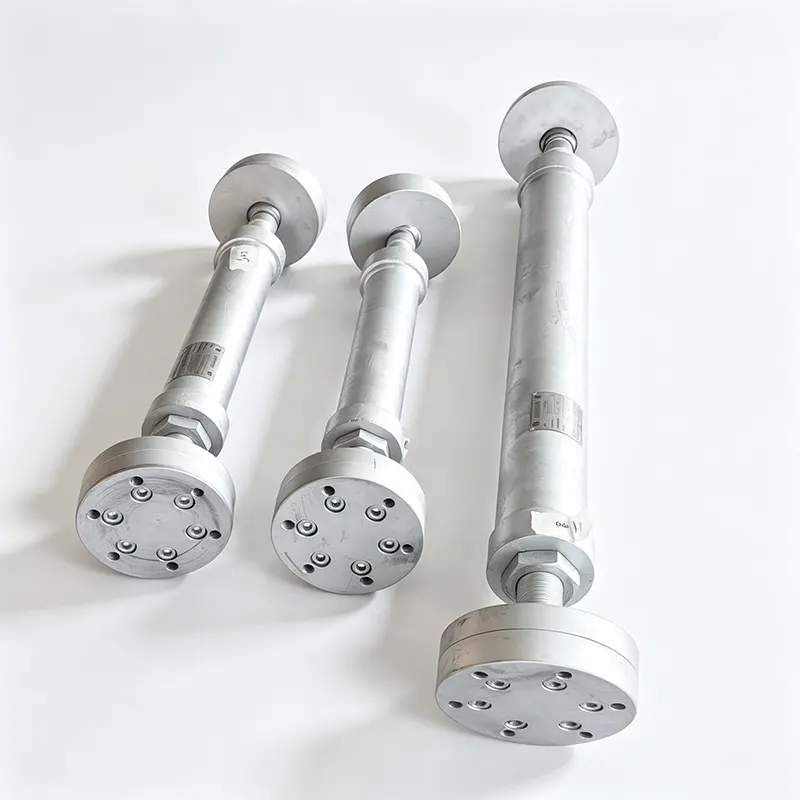

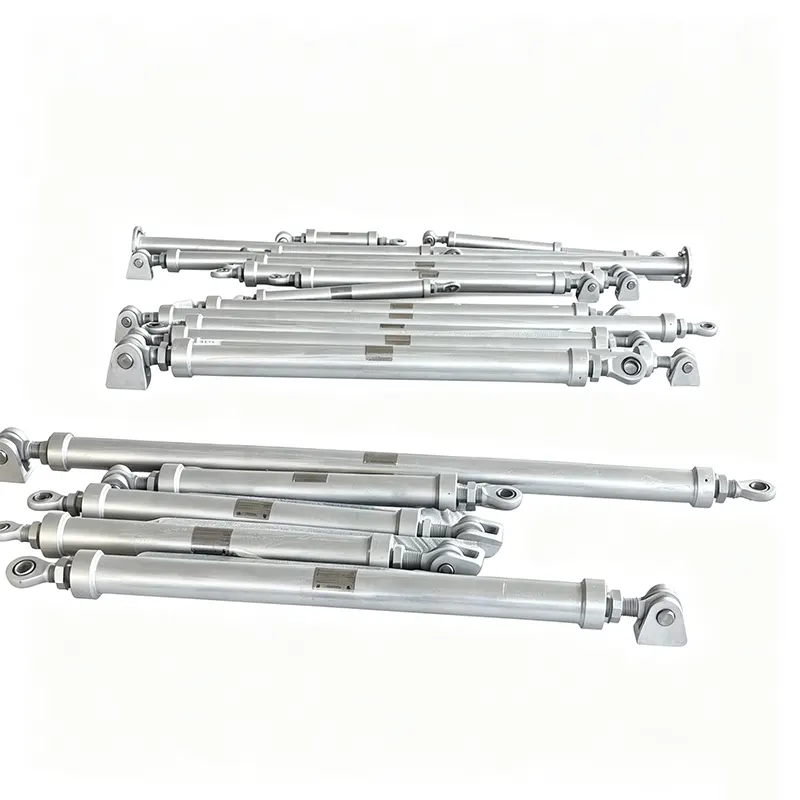

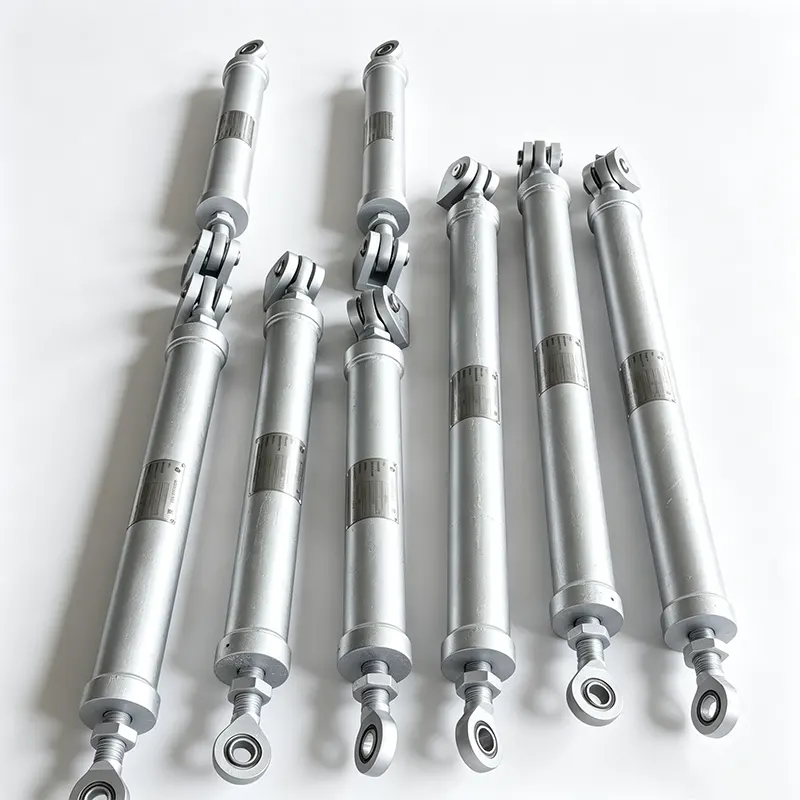

Quvurlarni cheklash uchun gidravlik snubbers

Yangzhou Tianshun 2012 yildan beri energiya ishlab chiqarish, neft-kimyo va yadroviy ob'ektlarga gidravlik o'chirgichlarni etkazib beradi. Bizning YZN seriyali snubberlarimiz 45 dan ortiq mamlakatlarda ishlaydi, 35 000 m² zavod, 100 dan ortiq malakali xodimlar va ISO 90101:2 sertifikatiga ega sifat tizimi.

Shlangi snubber quvurlarni qanday himoya qiladi

Shlangi snubber - bu tezlikka sezgir cheklovdir. Oddiy ish sharoitida issiqlik kengayishi va qisqarishi quvurning sekin harakatlanishiga olib keladi. Quvurlarni cheklash uchun gidravlik tutqichlar bu harakatni deyarli hech qanday qarshiliksiz kuzatib boradi va erkin suriluvchi tayanchga o'xshaydi. Quvur to'satdan tezlashuvga duchor bo'lganda - suv bolg'asi, xavfsizlik klapanining chiqishi, seysmik faollik yoki nasosning ishlamay qolishi natijasida - ichki valf bir soniya ichida yopiladi. O'sha paytda, snubber deyarli qattiq tirgak bo'lib, dinamik yukni bino strukturasiga yoki langar nuqtasiga o'tkazadi va aks holda zarba shikastlanishiga, ortiqcha kuchlanishga yoki charchoqning buzilishiga olib kelishi mumkin bo'lgan quvur siljishining oldini oladi.

Muhim farq - bu tezlik chegarasi. Sekin harakatlar cheklovsiz o'tadi. Tez harakatlar bloklanadi. Bu quvur tizimiga faqat kerak bo'lganda bir lahzali cheklovni olgan holda barqaror termal davrlar uchun moslashuvchanligini saqlab qolish imkonini beradi.

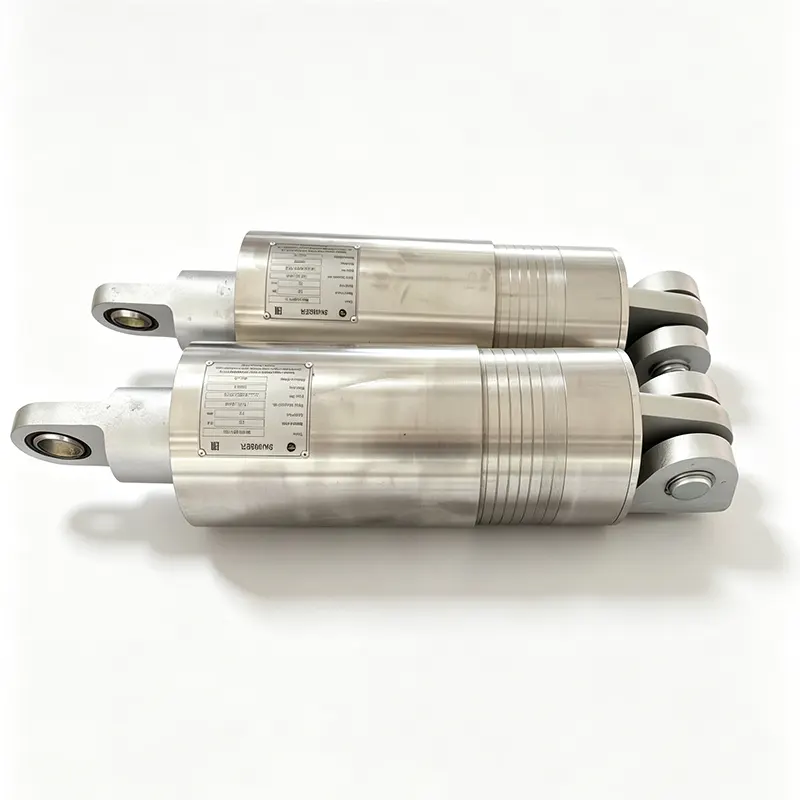

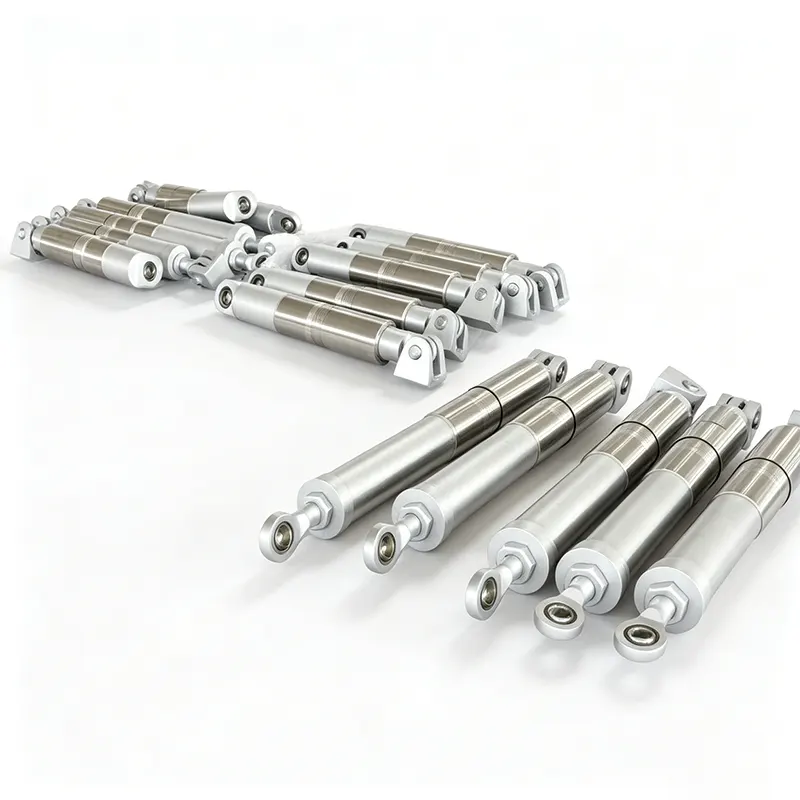

YZN seriyali dizayni va xususiyatlari

Ko'rinadigan joylashuv ko'rsatkichi

Snubber korpusidagi aniq mexanik ko'rsatkich har ikki yo'nalishda ham mavjud zarba diapazonini ko'rsatadi. Texnik xizmat ko'rsatish guruhlari bir qarashda qurilma o'z dizayni doirasida ishlayotganligini yoki sozlashni talab qilishini, qurilmani ajratmasdan tekshirishi mumkin.

Yilni va nosimmetrik qurilish

Nosimmetrik tartib o'rnatish yo'nalishini soddalashtiradi va noto'g'ri o'rnatish ehtimolini kamaytiradi. Uning ixcham konverti qattiq quvurli tokchalarga va kattaroq buloq yoki qattiq tirgaklarni joylashtirish mumkin bo'lmagan tiqilib qolgan joylarga mos keladi.

Kam ishqalanish va qisqa qulflash vaqti

Nozik ishlov berish va muhrni tanlash orqali ichki ishqalanish minimallashtiriladi. Dinamik javob vaqti, tez harakat boshlanishidan to to'liq qulflashgacha bo'lgan vaqt juda qisqa tutiladi. Bu turbina ulanishlari va bosimli idishning nozullari kabi nozik uskunalarni himoya qilish uchun juda muhim bo'lgan snubber ulanishidan oldin quvurning ahamiyatsiz joy almashishini ta'minlaydi.

Yuqori qulflash kuchi qobiliyati

Quvurlarni cheklash uchun gidravlik tutqichlar qulflanganda katta kuchlanish va siqilish yuklarini egilmasdan ushlab turishi mumkin. Dinamik javob paytida hosil bo'lgan damping kuchi tezlik kiritishiga mutanosibdir va quvur kuchlanishini tahlil qilish talablariga mos keladigan kerakli dizayn yukiga qadar belgilanishi mumkin.

Muhr va media mosligi

Shlangi suyuqlik va tashqi o'simlik muhiti bilan uzoq muddatli muvofiqligi uchun muhrlar tanlanadi. Suyuq muhit, odatda yuqori barqaror silikon moyi, ish harorati oralig'ida barqaror yopishqoqlikni saqlaydi. Muhrlash materiallari qarish va oqishga qarshilik ko'rsatadi, bu esa uzoq xizmat muddatini ta'minlaydi.

Texnik doirasi

Barcha qiymatlar maxsus quvur yuki holatiga va loyiha talablariga moslashtirilgan. Nostandart zarbalar, yuk ko'rsatkichlari va ulanish turlari mijozlar chizmalariga nisbatan ishlab chiqariladi.

Sifat nazorati va sinovi

Har bir YZN gidravlik snubber jo'natishdan oldin funktsional qabul sinovidan o'tadi. Maxsus sinov dastgohi erkin harakatlanishni tekshirish uchun sekin aylanishni qo'llaydi, so'ngra qulflashni tasdiqlash va natijada olingan yuk hajmini o'lchash uchun tez siljishni simulyatsiya qiladi. Bosim chegarasi sinovdan o'tkaziladi va zarba indikatorining ishlashi tasdiqlanadi. Sinov yozuvlari saqlanadi va ularni jo'natish bilan birga etkazib berish mumkin.

Materialning izlanishi bosimni o'z ichiga olgan qismlar va gidravlik suyuqlik uchun saqlanadi. Yadroviy dasturlarda talab qilinadigan sifatni ta'minlash dasturlari, shu jumladan ASME qozon va bosimli idish kodeksining III bo'limining tegishli bo'limlariga va mijozga xos qo'shimcha talablarga muvofiqlik qo'llaniladi. Bizning ISO 9001 sertifikatlangan tizimimiz xom ashyoni qabul qilishdan tortib yakuniy tekshirishgacha bo'lgan barcha tartiblarni boshqaradi.

Buyurtmalarimizning 70% dan ortig'i bir nechta loyihalar bo'yicha snubbersimizning izchil ishlashiga ishonadigan uzoq muddatli takroriy mijozlardan keladi.

Quvurlarni cheklash uchun gidravlik snubbers qo'llaniladigan joylarda

YZN seriyali issiqlik moslashuvchanligi va bir lahzali dinamik cheklovning kombinatsiyasi muhokama qilinmaydigan muhim quvur tizimlariga o'rnatiladi.

Atom elektr stansiyalari

Asosiy bug ', ozuqa suvi va xavfsizlik bilan bog'liq quvurlar. Snubbers seysmik hodisalardan va quvurlarni sindirishning dinamik ta'siridan himoya qiladi va normal ish paytida katta termal harakatlarga imkon beradi. To'liq materiallar va sinov hujjatlari to'plami standartdir.

Issiqlik elektr stansiyalari

Qozon suvi liniyalari, bug 'chiqarish quvurlari va turbinani aylanib o'tish tizimlari. Snubbers vana ishlaridan vaqtinchalik yuklarni kamaytiradi va quvurlarni qamchilashni oldini oladi.

Neft-kimyo va neftni qayta ishlash zavodlari

FCCU, islohotchilar va kompressor stantsiyalarida texnologik quvurlar. Snubbers ikki fazali oqimdan kelib chiqadigan tebranish va vaqti-vaqti bilan portlash yuklarini boshqaradi, shu bilan birga termal davrlarga mos keladi.

Chelik tegirmonlari va sanoat gaz tizimlari

Issiq portlash pechlari va kislorodli nayzali quvurlar tez termal o'tish va tebranishlarni boshdan kechiradi. Shlangi snubbers issiqlik o'sishini cheklamasdan quvurlarni hizalanishini saqlaydi.

Nasos va kompressor stantsiyalari

Pulsatsiya yoki suv bolg'asi hodisalariga duchor bo'lgan tushirish liniyalari. Snubbers tezlikni sezgir cheklovchilar bo'lib, gardishlar va tayanchlarning kuchlanishini oldini oladi.

Tez-tez beriladigan savollar

Shlangi snubber qattiq tirgak yoki prujinali tayanchdan qanday farq qiladi?

Qattiq tirgak quvurni joyiga qo'yadi va barcha termal harakatlarning oldini oladi, bu esa quvurlar va ulangan uskunalarda ortiqcha stressga olib kelishi mumkin. Prujinali tayanch tortishish yuklarini ko'taradi, lekin dinamik kuchlarni cheklamaydi. Gidravlik snubber ikkala ehtiyojni ham qondiradi: u sekin termal kengayish va qisqarish imkonini beradi, keyin quvur tezligi oldindan belgilangan chegaradan oshib ketganda millisekundlarda qulflanadi. Bu termal moslashuvchanlikni buzmasdan, aniq talab qilinganda dinamik cheklashni ta'minlaydi.

Qulflash tezligi sozlamalarini nima aniqlaydi va uni sozlash mumkinmi?

Qulflash tezligi chegarasi quvurning maksimal kutilayotgan issiqlik kengayish tezligiga va suv bolg'asi yoki seysmik zarba kabi dinamik hodisadan kelib chiqadigan minimal tezlikka qarab o'rnatiladi. Bizning muhandislarimiz normal ish paytida snubberni bo'sh ushlab turadigan, ammo vaqtinchalik vaqt davomida to'liq cheklovni ta'minlaydigan qiymatni aniqlash uchun loyiha quvurlarining kuchlanish tahlilini ko'rib chiqadilar. Eshik zavodda o'rnatiladi va sinov dastgohida funktsional jihatdan tekshiriladi; agar ish sharoitlari o'zgarsa, sozlamani korxonamizda qayta sozlash mumkin.

Gidravlik snubber xizmat muddati davomida qanday texnik xizmat ko'rsatishni talab qiladi?

Jihoz sekin siljish sharoitida ham qarshiliksiz harakatlanishini va tez harakatda to'g'ri qulflanishini tasdiqlash uchun davriy funksional sinovlarni tavsiya qilamiz. Elektr va texnologik stansiyalarda bu tekshirish odatda har 3-5 yilda yoki zavodga texnik xizmat ko'rsatish dasturiga muvofiq amalga oshiriladi. Sızdırmazlık maydoni va zarba indikatorini vizual tekshirish oddiy. Agar jihoz qayta ishlashni talab qilsa, biz zavod xizmatini taklif qilamiz, shu jumladan suyuqlikni almashtirish, muhrni almashtirish va qayta sertifikatlash.

YZN snubbers tashqi o'rnatish yoki korroziy o'simlik muhitiga bardosh bera oladimi?

Ha. Standart tsilindr ko'pchilik tashqi sanoat sharoitlariga mos keladigan korroziyaga chidamli qoplamani oladi. Sohil, dengiz yoki kimyoviy jihatdan tajovuzkor atmosferalar uchun biz silindrni zanglamaydigan po'latdan etkazib bera olamiz va piston rod qoplamalari va muhr materiallarini ushbu shartlar uchun maxsus tanlashimiz mumkin. Biz sayt muhiti va harorat oralig'i asosida material tanlash bo'yicha maslahat berishdan mamnunmiz.

Yadroviy yoki xavfsizlik uchun muhim dasturlar uchun qanday hujjatlar taqdim etiladi?

Biz bosimni ushlab turuvchi komponentlar, sertifikatlangan tegirmon sinov hisobotlari, gidravlik suyuqlik sertifikati, funktsional sinov yozuvlari va amaldagi kodlarga muvofiqlik deklaratsiyasi uchun materialning to'liq kuzatilishini ta'minlaymiz. Loyiha talab qilganda, hujjatlar ASME bo'limi III yoki boshqa yadroviy standartlarga javob beradi. Bizning sifat tizimimiz muntazam ravishda tekshiriladi va biz mijozlarning qo'shimcha tekshiruvlari va hujjatlar talablarini qondirishimiz mumkin.

Muhandislik yordami va xizmat ko'rsatish

Quvurni cheklovchi dastur uchun to'g'ri snubberni tanlash yuk ma'lumotlarini, kutilayotgan issiqlik harakati va qulflash tezligi chegarasini o'z ichiga oladi. Bizning muhandislarimiz mos o'lcham va sozlamalarni tasdiqlash uchun quvurlarning kuchlanish hisobotlari bilan ishlaydi. Maxsus hisob menejerlari so'rovlarga 24 soat ichida javob beradi va kechiktirmasdan texnik tavsiyalar beradi.

Maxsus konfiguratsiyalar - nostandart zarba, korroziy atmosferalar uchun maxsus materiallar yoki yadroviy sinf hujjatlari - istisnolar emas, odatiy buyurtmalar sifatida ko'rib chiqiladi. Yetkazib berilgandan so'ng biz o'rnatish bo'yicha ko'rsatmalar va texnik xizmat ko'rsatish bo'yicha maslahatlar beramiz, shu jumladan xizmat muddati davomida ishonchlilikni ta'minlash uchun davriy funktsional sinovlar bo'yicha tavsiyalar.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² ob'ekt, Jiangsu, Xitoy - 45 dan ortiq mamlakatlarga eksport qiladi.

Quvur kerak bo'lgandagina qulflanadigan gidravlik tutqichlar va qolgan vaqt davomida yo'ldan uzoqda qoladi.
