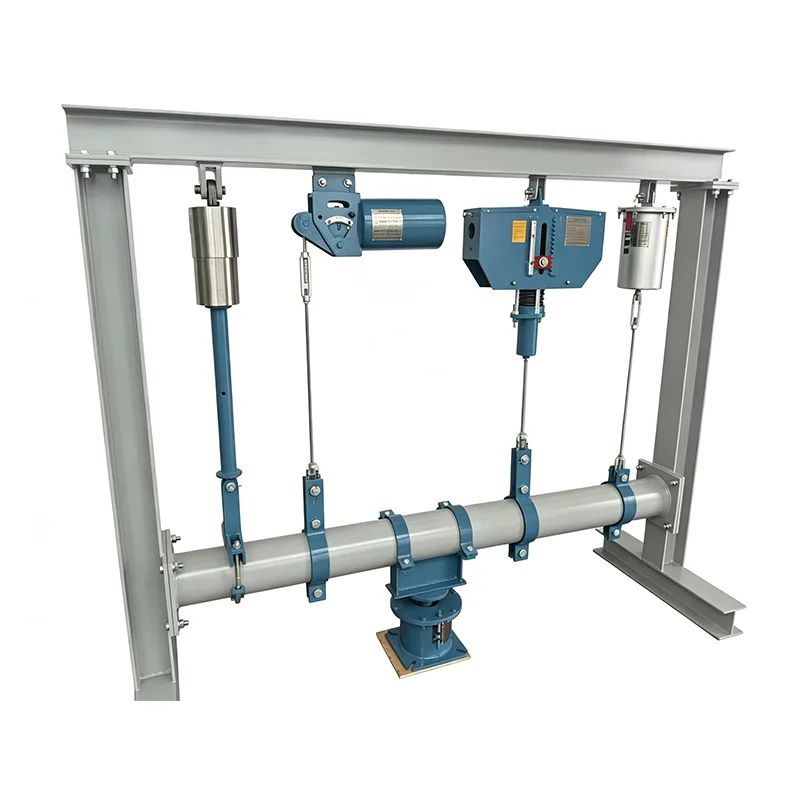

Sozlangan Mass Damper

Ko'pincha TMD yoki garmonik absorber deb ataladigan sozlangan massa amortizatori yuqori tebranish amplitudasi nuqtasida strukturaga biriktirilgan ikkilamchi massa-bahor-damper tizimidir. Uning vazifasi rezonansli harakatga qarshi turishdir. Shamol, piyodalar harakati yoki mexanizmlar strukturaning tabiiy chastotalaridan birini qo'zg'atganda, TMD qarama-qarshi tebranadi, mexanik energiyani asosiy strukturadan uzoqlashtiradi va uni issiqlik sifatida tarqatadi. Natijada chayqalish, tezlashish va siljish sezilarli darajada kamayadi, bu esa yo'lovchilarning qulayligini yaxshilaydi, strukturaviy bo'lmagan elementlarni himoya qiladi va charchoq muddatini uzaytiradi.

Yangzhou Tianshun binolar, ko'priklar, sanoat stendlari va nozik me'moriy xususiyatlar uchun sozlangan ommaviy amortizatorlarni etkazib beradi. Dizayn va ishlab chiqarish ishlari ISO 9001 talablariga javob beradigan sifat menejmenti tizimi ostida amalga oshirilgan yigirma yildan ortiq damping texnologiyasi tajribasi bilan qo'llab-quvvatlanadi.

Uch komponentning tuzilishga qanday sozlanganligi

TMD ishlaydi, chunki uchta parametr - massa, qattiqlik va damping - asosiy strukturaning dinamik xususiyatlariga mos keladigan tarzda o'rnatiladi.

Massa maqsadli tebranish rejimining modal massasining bir qismi sifatida o'lchanadi. Oddiy massa nisbatlari mavjud bo'shliqqa, kerakli ishlashga va strukturaviy cheklovlarga qarab modal massaning 0,5% dan 5% gacha. Kattaroq massa odatda tebranishning ko'proq pasayishini ta'minlaydi, lekin u polga yoki ramkaga qo'shimcha tortishish yukini ham yuklaydi.

Odatda spiral buloqlar yoki barg kamonlari bilan ta'minlangan qattiqlik, TMD ning tabiiy chastotasi muammoli struktura chastotasiga deyarli to'g'ri keladigan tarzda tanlanadi. Samarali tarmoqli kengligini kengaytirish uchun ba'zan kichik ataylab ofset kiritiladi. Struktura rezonanslasha boshlaganda, TMD massasi deyarli bir xil chastotada, lekin fazadan tashqarida tebranadi va strukturaning harakatiga qarshi orqaga itaruvchi inertial kuch hosil qiladi.

Damping elementi - ko'pincha yopishqoq amortizator yoki girdobli oqim damperi - TMD ning o'z tebranish amplitudasini nazorat qiladi va har bir tsiklda qancha energiya olib tashlanishi mumkinligini aniqlaydi. Juda kam damping keskin, ammo tor javob beradi; juda ko'p massani qulflaydi va foydani bekor qiladi. Optimal damping nisbati massa nisbati va qiziqish chastotasi oralig'ida kerakli ishlash asosida hisoblanadi.

Ushbu uchta parametr to'g'ri o'rnatilgandan so'ng, TMD tashqi quvvat, valflar yoki nazorat signallarisiz ishlaydi. Struktura rezonansga kirganda, u avtomatik ravishda javob beradi va u muhim bo'lmagan sharoitlarda harakatsiz qoladi.

Dizayn va ishlab chiqarish yondashuvi

Biz etkazib beradigan har bir TMD loyihaga xos yig'ilishdir. Biz strukturaning modal tahlilidan boshlaymiz - tabiiy chastotalar, rejim shakllari va modal massalar - odatda yozuvning struktura muhandisi tomonidan taqdim etiladi. Ushbu ma'lumotlardan biz massani tanlaymiz, kerakli kamon qattiqligini hisoblaymiz va tezlashtirish yoki joy almashishda belgilangan pasayishni ta'minlaydigan damping xususiyatlarini aniqlaymiz.

Ommaviy korpus odatda murvatlangan yoki ixcham blokga payvandlangan po'lat plitalardan ishlab chiqariladi. Buloqlar ixtisoslashgan ishlab chiqaruvchilardan talab qilinadigan aniq tezlik va charchoq muddatiga buyurtma qilinadi. Dampingga insult, ishlash muddati va texnik xizmat ko'rsatish afzalliklariga qarab suyuqlik yopishqoq elementlar, viskoelastik yostiqlar yoki magnit girdobli oqim tizimlari orqali erishish mumkin. Barcha komponentlar qattiq qo'llab-quvvatlash ramkasida yig'iladi va hizalanadi, keyinchalik strukturaga o'rnatiladi.

Materialning izlanishi yuk ko'taruvchi qismlar uchun saqlanadi va bahor sertifikatlari hujjatlar to'plamiga kiritilgan. Yuk tashishdan oldin biz sinov qurilmasida yig'ilgan TMD ning tabiiy chastotasi va damping nisbatini tekshiramiz. Qurilmaning dizayn maqsadlariga mos kelishini tasdiqlovchi hisobot mahsulot bilan birga yetkaziladi.

Texnik doirasi

Juda past chastotali ilovalar uchun, masalan, baland bacalar yoki kuzatuv minoralari, tortishish kuchini tiklash kuchi kerakli qattiqlikni ta'minlaydigan sarkaç tipidagi TMDlar bilan ta'minlanishi mumkin.

Sozlangan massa amortizatorlari o'lchovli farqni keltirib chiqaradigan joyda

Ko'priklar va ustunlar

Uzun oraliqli piyoda ko'priklar va yo'l ko'priklar piyodalar tomonidan qo'zg'atilgan lateral chayqalishlar va shamol tebranishlariga sezgir. Pastki tagida yoki ustun ichida o'rnatilgan TMD tezlashuvni qulay his qiladigan darajalarga kamaytiradi va kabellar va bo'g'inlarda charchoqni oldini oladi.

Uzun bo'yli nozik tuzilmalar

Bacalar, televidenie minoralari va kuzatuv minoralari girdobning to'kilishini va shamoldan kelib chiqadigan o'zaro shamol tebranishini boshdan kechiradi. Kritik rejimning anti-tugunining tepasida yoki yaqinida joylashgan TMD amplitudani qisqartiradi va strukturaviy qobiqni himoya qiladi.

Piyodalar uchun tuzilmalar

Yurish, yugurish yoki ritmik olomon harakatidan hayajonlangan zinapoyalar, auditoriya balkonlari va piyoda ko'priklar TMD bilan o'chirilishi mumkin. Massa, buloqlar va damper ko'pincha yo'lak ostida yoki soxta shiftning ichida yashiringan.

Sanoat binolari va uskunalar platformalari

Fanlar, kompressorlar, sentrifugalar va boshqa aylanadigan mexanizmlar ma'lum chastotalarda barqaror holatdagi tebranish hosil qiladi. Amortizatorni uskunaning ishlash tezligiga yoki polning rezonans chastotasiga moslashtirish tebranishning qo'shni hududlarga tarqalishini oldini oladi va quvur ulanishlari va elektr shkaflariga texnik xizmat ko'rsatishni kamaytiradi.

Katta ochiq oraliqlari bo'lgan qurilish qavatlari

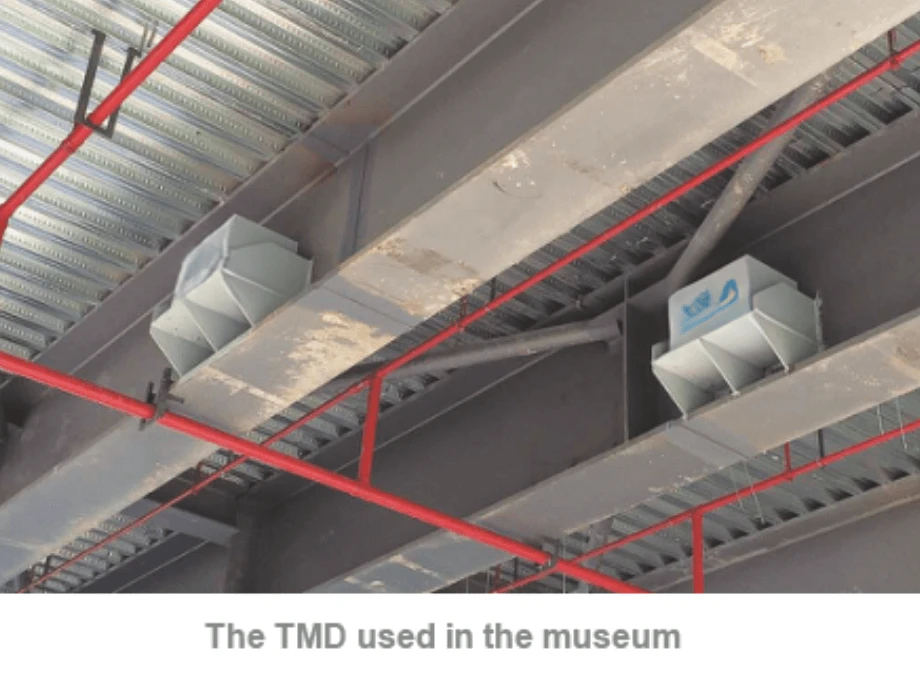

Tabiiy chastotasi past bo'lgan ofis pollari, gimnaziyalar va kontsert zallari olomon bir ritmda harakatlanayotganda chayqalishi mumkin. Shiftdagi bo'shliqda yoki baland qavat ostida o'rnatilgan TMD me'moriy tartibni o'zgartirmasdan harakatni susaytiradi.

Tez-tez beriladigan savollar

TMD uchun to'g'ri o'lcham va sozlashni qanday aniqlash mumkin?

Strukturaviy muhandis modal tahlil natijalarini taqdim etadi: tabiiy chastotalar, rejim shakllari va modal massalar. Keyin belgilangan sozlash formulalari yordamida massa, qattiqlik va dampingni hisoblaymiz. Agar o'rnatilgan chastotalarni tekshirish uchun dala o'lchash kampaniyasi zarur bo'lsa, biz bu jarayonni qo'llab-quvvatlashimiz va yakuniy ishga tushirishdan oldin TMDni nozik sozlashimiz mumkin.

TMD bir nechta tebranish rejimlari uchun ishlay oladimi?

Bitta TMD ma'lum bir chastotaga sozlangan. Agar bir nechta rejimlarni boshqarish kerak bo'lsa, har biri boshqa chastotaga mo'ljallangan bir nechta TMD o'rnatilishi mumkin. Shu bilan bir qatorda, kichikroq TMDlarning taqsimlangan qatori kengroq chastota diapazonini qamrab olishi mumkin.

TMD texnik xizmat ko'rsatishni talab qiladimi?

Buloqlar va podshipniklar kabi mexanik qismlar vaqti-vaqti bilan vizual ravishda tekshirilishi kerak va tabiiy chastotani vaqti-vaqti bilan portativ akselerometrlar yordamida tekshirish mumkin. Damping elementlari, ayniqsa, agar ular muhrlangan suyuqlik amortizatorlari bo'lsa, dizayn muddati uchun odatda texnik xizmat ko'rsatmaydi. Biz har bir yetkazib berish bilan tekshirish jadvalini taqdim etamiz.

TMD qo'shilishi binoning statik yukiga ta'sir qiladimi?

Ha, TMD uning massasiga teng konsentrlangan o'lik yukni qo'shadi. Strukturaviy muhandis buni zamin yoki ramka dizaynida hisobga olishi kerak. Biz dizayn jarayonining boshida aniq vazn, oyoq izini va mahkamlash tafsilotlarini taqdim etamiz, shunda kerak bo'lganda mahalliy mustahkamlash kiritilishi mumkin.

Maxsus TMD uchun odatiy etkazib berish muddati qanday?

Yetkazib berish muddati massa o'lchamiga va damper turiga bog'liq. Malumot sifatida, 500 kg dan 5000 kg gacha bo'lgan standart TMD o'ndan o'n to'rt haftagacha qurilishi va sinovdan o'tkazilishi mumkin. Kattaroq birliklar yoki keng qamrovli malaka sinovlarini talab qiladiganlar ko'proq vaqt talab qilishi mumkin, biz buni kotirovka bosqichida tasdiqlaymiz.

Tianshun bilan ishlash

Bizga modal ma'lumotlaringizni yoki tebranish muammosining tavsifini yuboring va dastur muhandisi bir ish kuni ichida TMDning dastlabki konfiguratsiyasi va ishlash bahosi bilan javob beradi. Damper mavjud bo'shliqqa mos kelishi va ishlash ko'rsatkichlariga mos kelishi uchun biz massa geometriyasi, bahor tartibi va damping turini yakunlash uchun loyiha jamoasi bilan hamkorlik qilamiz. Maxsus pardozlash, ob-havoga chidamli korpuslar va masofadan nazorat qilish asboblari bizning standart ta'minotimizning bir qismidir.

Bizning ishlab chiqarish bosqichlarimiz ochiq aytiladi va biz o'rnatilgan sozlash parametrlarini tasdiqlovchi yakuniy sinov hisobotini taqdim etamiz. Yetkazib berishdan keyin biz foydalanishga topshirish va uzoq muddatli texnik xizmat ko'rsatish bo'yicha maslahat olishimiz mumkin.

Harakatga qarshi harakatlanadigan sozlangan massa amortizatorlari, bir vatt tashqi quvvat talab qilmasdan strukturani tinchlantiradi.
