Quvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlashtermal kengayish, qisqarish, tebranish yoki o'zgaruvchan ish sharoitlari tufayli vertikal harakatni boshdan kechiradigan sanoat quvurlari tizimlari uchun muhim komponent hisoblanadi.Tyanshunquvur liniyasi yuklarini muvozanatlash, boshqariladigan joy almashishni moslashtirish va elektr stantsiyalari, neft-kimyo ob'ektlari, neft va gaz tizimlari va suvni tozalash loyihalari kabi talab qilinadigan ilovalarda ulangan uskunalarni himoya qilish uchun mo'ljallangan standartlashtirilgan va moslashtirilgan bahorni qo'llab-quvvatlash echimlarini ishlab chiqaradi.
To'g'ri ishlab chiqilgan quvurlarni qo'llab-quvvatlash tizimi quvur liniyasining statik og'irligini ko'tarishdan ko'proq narsani qilishi kerak. Sanoat quvurlari harorat va ish sharoitlari o'zgarishi bilan harakatlanishi mumkin, bu esa tayanchlarda, uskunaning nozullarida, klapanlarda, gardishlarda va strukturaviy ulanishlarda qo'shimcha kuchlarni yaratadi. Quvur liniyasi uchun o'zgaruvchan bahor tayanchi, boshqariladigan vertikal harakatni ta'minlash uchun uzluksiz qo'llab-quvvatlashni ta'minlash uchun buloqning elastik xususiyatlaridan foydalanadi. Ushbu maqolada uning ishlash printsipi, asosiy komponentlari, texnik xususiyatlari, ilovalari, tanlash omillari va ishlab chiqarish masalalari tushuntiriladi, muhandislar va sanoat xaridorlariga o'zgaruvchan bahorni qo'llab-quvvatlash qachon to'g'ri echim ekanligini tushunishga yordam beradi.
Mundarija
- Quvur liniyasi uchun o'zgaruvchan bahor yordami nima?
- Nima uchun o'zgaruvchan bahorni qo'llab-quvvatlash kerak?
- O'zgaruvchan bahorni qo'llab-quvvatlash qanday ishlaydi?
- Asosiy texnik xususiyatlar qanday?
- Asosiy komponentlar nima?
- Asosiy afzalliklari nimada?
- O'zgaruvchan bahor yordami qayerda ishlatiladi?
- To'g'ri bahor yordamini qanday tanlash kerak?
- Nima uchun ishlab chiqarish sifati muhim?
- Boshqa quvur tayanchlari bilan qanday taqqoslanadi?
- Tez-tez so'raladigan savollar
- Xulosa

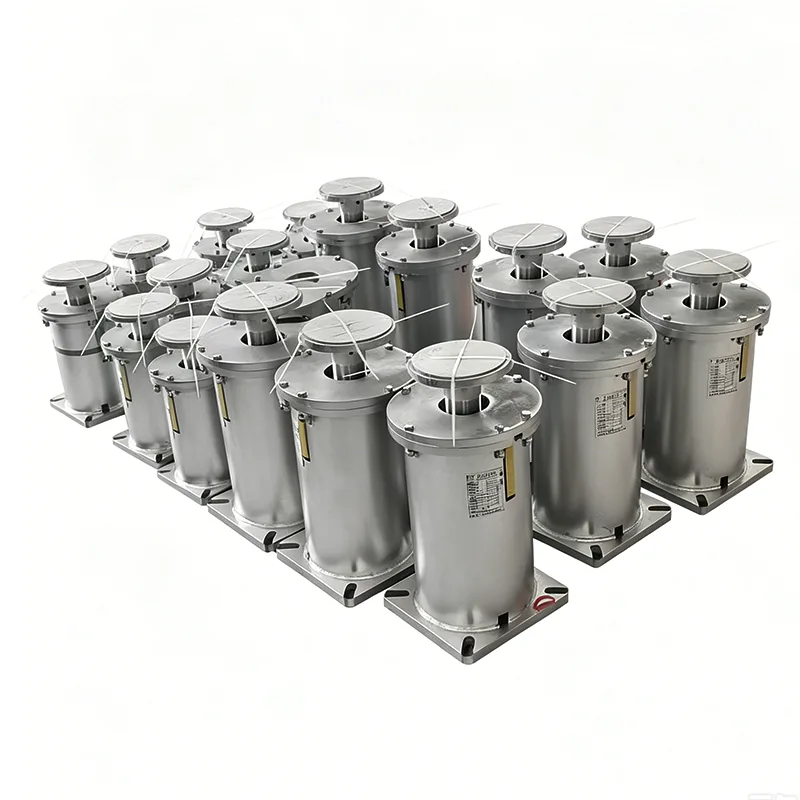

Quvur liniyasi uchun o'zgaruvchan bahor yordami nima?
Quvur liniyasi uchun o'zgaruvchan bahor tayanchi - vertikal siljishni ta'minlashda quvurlarning og'irligini ko'tarish uchun mo'ljallangan elastik mexanik tayanch. Quvur liniyasi harakatini to'liq cheklash o'rniga, bahorning burilishiga qarab o'zgarib turadigan qo'llab-quvvatlovchi kuchni ta'minlash uchun bahor mexanizmidan foydalanadi.
Ushbu dizayn, ayniqsa, harorat o'zgarishiga duchor bo'lgan sanoat quvurlari uchun foydalidir. Misol uchun, bug 'quvuri vertikal ravishda harakatlanishi mumkin, chunki u ish paytida qizib ketadi va yopilgandan keyin shartnoma tuzadi. Qattiq tayanch bu harakatni cheklab qo'yishi va kiruvchi kuchlarni quvur tizimiga o'tkazishi mumkin. O'zgaruvchan kamon qo'llab-quvvatlashi kerakli yukni ko'tarishda davom etayotganda boshqariladigan moslashuvchanlikni ta'minlaydi.
Tyanshun 2012 yildan beri quvurlarni qo'llab-quvvatlovchi mahsulotlar ishlab chiqaradi va butun dunyo bo'ylab sanoat loyihalariga 800 000 dan ortiq to'plamlarni etkazib beradi. Uning o'zgaruvchan bahorni qo'llab-quvvatlash diapazoni bir nechta konfiguratsiyalarni, yuk ko'tarish imkoniyatlarini, sayohat variantlarini va turli muhandislik talablari uchun moslashtirilgan echimlarni o'z ichiga oladi.
Nima uchun o'zgaruvchan bahorni qo'llab-quvvatlash kerak?
Quvurlar muhandisligi strukturaviy yordam va boshqariladigan harakat o'rtasidagi muvozanatni o'z ichiga oladi. Quvur liniyasi ish paytida uning holati o'zgarganda ortiqcha ikkilamchi stressni yaratmasdan etarli darajada qo'llab-quvvatlanishi kerak.
- Termal harakat:Isitish va sovutish natijasida yuzaga keladigan boshqariladigan vertikal siljishni moslashtiradi.
- Yuk taqsimoti:Quvurlar va ular bilan bog'liq qismlarga doimiy yordam beradi.
- Stressni boshqarish:Ulangan uskunaga uzatiladigan ortiqcha kuchlarni kamaytirishga yordam beradi.
- Vibratsiyani boshqarish:Quvur tizimlarini ishlatish uchun elastik qo'llab-quvvatlash mexanizmini ta'minlaydi.
- Uskunani himoya qilish:Nozik nozullar, gardishlar va ulanishlar atrofida kiruvchi yuklarni kamaytirishga yordam beradi.
- Muhandislik moslashuvchanligi:O'rnatish shartlariga ko'ra turli xil konfiguratsiyalar tanlanishi mumkin.
To'g'ri tanlov faqat quvur diametriga emas, balki haqiqiy muhandislik parametrlariga asoslangan bo'lishi kerak. Quvurning og'irligi, ish harorati, vertikal joy almashinuvi, o'rnatish holati va mavjud bo'lgan struktura maydoni - barchasi qo'llab-quvvatlash tanloviga ta'sir qiladi.
O'zgaruvchan bahorni qo'llab-quvvatlash qanday ishlaydi?
Asosiy ishlash printsipi bahorning elastik harakatiga asoslanadi. Quvur liniyasi vertikal ravishda harakat qilganda, kamon burilib ketadi va uning qo'llab-quvvatlovchi kuchi mos ravishda o'zgaradi. Bu yukni ko'tarishda davom etayotganda tayanchga quvur liniyasi harakatini kuzatish imkonini beradi.
Qo'llab-quvvatlanadigan quvur liniyasi pastga qarab harakat qilganda, bahor yanada siqiladi va uning qo'llab-quvvatlovchi kuchi ortadi. Quvur liniyasi yuqoriga qarab harakat qilganda, bahorning siqilishi kamayadi va qo'llab-quvvatlovchi kuch kamayadi. Natijada paydo bo'lgan yuk o'zgarishi mo'ljallangan ish diapazonida nazorat qilinadi.
Bu xususiyat o'zgaruvchan kamon tayanchlarini vertikal termal harakat kutilayotgan, ammo ma'lum miqdordagi yuk o'zgarishi qabul qilinadigan tizimlar uchun mos qiladi. Katta sayohat oralig'ida juda kam qo'llab-quvvatlovchi kuch o'zgarishini talab qiladigan ilovalar uchun muhandislar o'rniga doimiy bahor tayanchini ko'rib chiqishlari mumkin.
Asosiy texnik xususiyatlar qanday?
Texnik xususiyatlar quvurlarning haqiqiy dizayniga mos kelishi kerak. Tianshun turli xil sanoat ish sharoitlarini qoplash uchun mo'ljallangan bir nechta konfiguratsiyalarni taqdim etadi.
| Spetsifikatsiya | Oddiy diapazon yoki variant | Muhandislik maqsadi |
|---|---|---|
| Qo'llab-quvvatlash konfiguratsiyasi | A, B, C, D, E, F, G turlari | O'rnatish moslashuvchanligini ta'minlaydi |
| Bahor hajmi | № 0 – Yo‘q. 22 | Turli xil yuk talablariga javob beradi |
| Sayohat oralig'i | 30, 60, 90, 120, 180 mm | Turli vertikal harakatlarni o'z ichiga oladi |
| Operatsion yuk | 0,2–400 kN | Turli xil quvur liniyasi yuklarini qo'llab-quvvatlaydi |
| Harakat yo'nalishi | Yuqoriga / pastga | Kutilayotgan issiqlik almashinuviga mos keladi |
| Yukning o'zgaruvchanligi | ≤25% standart | Qo'llab-quvvatlovchi kuch o'zgarishini boshqaradi |
| Uy-joy materiali | Karbonli po'lat Q235/Q355 | Strukturaviy mustahkamlikni ta'minlaydi |
| Yuzaki ishlov berish | Issiq daldırma galvanizli / bo'yalgan | Atrof-muhitga chidamlilikni yaxshilaydi |
Ishlash shartlari bir loyihadan boshqasiga o'zgarganligi sababli, bu qiymatlar loyihaga oid muhandislik hisoblari o'rnini bosuvchi emas, balki tanlov ma'lumotnomasi sifatida ko'rib chiqilishi kerak.
Asosiy komponentlar nima?
O'zgaruvchan kamon tayanchi odatda bir nechta mexanik komponentlarni bitta boshqariladigan qo'llab-quvvatlash majmuasiga birlashtiradi. Har bir qism ishonchli ishlash va o'rnatishga hissa qo'shadi.
- Spiral buloq:Qo'llab-quvvatlovchi kuchni yaratadigan asosiy elastik element.
- Yuqori va pastki ulanish plitalari:Qo'llab-quvvatlashni quvur liniyasi majmuasi va strukturaviy elementlar bilan ulang.
- Yuk ko'rsatkichi:Bahor holati, yuk yoki joy almashish haqida ma'lumot beradi.
- Qulflash moslamasi:Tashish, o'rnatish va ishga tushirish vaqtida bahorni mustahkamlashga yordam beradi.
- Himoya korpusi:Bahor mexanizmini chang, yomg'ir suvi va atrof-muhitni ifloslantiruvchi moddalardan himoya qilishga yordam beradi.
Talab qilinadigan sanoat loyihalari uchun komponent tanlashda ish harorati, korroziya ta'siri, yuk sharoitlari, texnik xizmat ko'rsatish talablari va o'rnatish muhiti hisobga olinishi kerak.
Asosiy afzalliklari nimada?
Quvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlashning asosiy afzalligi yukni qo'llab-quvvatlashni boshqariladigan vertikal harakat bilan birlashtirish qobiliyatidir. Bu ko'plab termal faol quvur tizimlari uchun amaliy tanlov qiladi.
- Boshqariladigan issiqlik almashinuvi:Bahor mexanizmi quvur liniyasini to'liq cheklamasdan vertikal quvur harakatini kuzatib boradi.
- Prognoz qilinadigan yuk o'zgarishi:Qo'llab-quvvatlovchi kuch mo'ljallangan diapazonda bahorning egilishiga qarab o'zgaradi.
- Keng spetsifikatsiya tanlovi:Turli xil bahor o'lchamlari va sayohat oralig'i muhandislarga qo'llab-quvvatlash quvvatini loyiha talablariga moslashtirishga imkon beradi.
- Moslashuvchan o'rnatish:Bir nechta qo'llab-quvvatlash konfiguratsiyasi turli xil tuzilmaviy tartiblarni o'z ichiga olishi mumkin.
- Xizmat qulayligi:Modulli komponentlar tekshirish, almashtirish va xizmat ko'rsatishni soddalashtirishi mumkin.
- Moslashtirish:Nostandart loyihalar uchun maxsus yuk, joy almashish, material yoki o'lchov talablari ko'rib chiqilishi mumkin.
O'zgaruvchan bahor yordami qayerda ishlatiladi?
Oddiy ish paytida vertikal harakat sodir bo'ladigan sanoat quvurlari tizimlari uchun o'zgaruvchan kamon tayanchlari odatda ko'rib chiqiladi. Odatdagi ilovalarga quyidagilar kiradi:
- Issiqlik elektr stantsiyalarida bug 'va ozuqa suv quvurlari
- Kondensat va yordamchi quvurlar tizimlari
- Neft-kimyo texnologik quvurlari
- Issiqlik almashtirgichni ulash quvurlari
- Neft va gazni tashish tizimlari
- Tabiiy gaz kompressor stantsiyalari va vana kameralari
- Markaziy isitish tarmoqlari
- Suv va oqava suvlarni tozalash inshootlari
- Kema va dengiz quvurlari tizimlari
Masalan, yuqori haroratli texnologik liniyada takroriy isitish va sovutish quvur balandligining o'zgarishiga olib kelishi mumkin. To'g'ri tanlangan kamon tayanchlari bu harakatga mos kelishi mumkin, shu bilan birga quvur liniyasini butun ish davri davomida qo'llab-quvvatlaydi.
To'g'ri bahor yordamini qanday tanlash kerak?
To'g'ri tanlash aniq loyiha ma'lumotlaridan boshlanadi. Faqatgina nominal quvur o'lchamiga asoslangan kamon qo'llab-quvvatlashini sotib olish mos bo'lmagan yuk hajmi yoki sayohat oralig'iga olib kelishi mumkin.
Muhandislar va xaridorlar kotirovka so'rashdan oldin quyidagi ma'lumotlarni tayyorlashlari kerak:
- Quvur liniyasining ish yuki
- O'rnatilgan yoki sovuq yuk
- Ishlash yoki issiq yuk
- Kutilayotgan vertikal siljish
- Harakat yo'nalishi
- Ishlash harorati
- Quvur liniyasi va izolyatsiyasining og'irligi
- O'rnatish joyi va mavjud bo'sh joy
- Kerakli material va sirtni qayta ishlash
- Amaldagi loyiha standartlari va hujjatlari
To'liq ma'lumotni taqdim etish professional o'zgaruvchan bahorni qo'llab-quvvatlash yetkazib beruvchiga mos konfiguratsiyani tavsiya qilish va o'rnatish vaqtida keraksiz qayta dizayndan qochish imkonini beradi.
Nima uchun ishlab chiqarish sifati muhim?
Bahorni qo'llab-quvvatlashning ishlashi ko'p jihatdan bahorning aniqligi, material sifati, o'lchamli mustahkamlik, yukni kalibrlash va yig'ish sifatiga bog'liq. Shuning uchun qo'llab-quvvatlash muhim sanoat quvurlari tizimining bir qismiga aylanganda ishlab chiqarishni boshqarish muhimdir.
Tyanshunning ta'kidlashicha, uning ishlab chiqarish jarayoni xom ashyoni tekshirish, CNC kamon ishlab chiqarish, bahor ishlashi sinovi, tayyor mahsulot o'lchovli tekshiruvi, yukni kalibrlash va yetkazib berishdan oldin tekshirishni o'z ichiga oladi. Uning sifat menejmenti tizimi ISO 9001: 2015 sertifikatiga ega, kompaniya esa uning mahsulotlari xalqaro standartlarga, jumladan Idoralar va API talablariga javob berishini ta'kidlaydi.
Katta sanoat buyurtmalari uchun xaridorlar ishlab chiqaruvchi tegishli tekshiruv yozuvlarini, yuk ma'lumotlarini, moddiy hujjatlarni, o'lchamli ma'lumotlarni va texnik yordamni taqdim etishi mumkinligini ham hisobga olishlari kerak. Ushbu hujjatlar o'rnatish, ishga tushirish va kelgusida texnik xizmat ko'rsatishni yanada kuzatish mumkin bo'lishi mumkin.
Boshqa quvur tayanchlari bilan qanday taqqoslanadi?
O'zgaruvchan kamon tayanchlari har bir turdagi quvur tayanchini almashtirish uchun mo'ljallanmagan. Tegishli yechim quvur liniyasi harakatining miqdori va qabul qilinadigan qo'llab-quvvatlovchi kuchning o'zgarishiga bog'liq.
| Taqqoslash omili | O'zgaruvchan bahorni qo'llab-quvvatlash | Qattiq quvurlarni qo'llab-quvvatlash | Doimiy bahorni qo'llab-quvvatlash |
|---|---|---|---|
| Vertikal harakat | Boshqariladigan harakatga mos keladi | Odatda harakatni cheklaydi | Kattaroq harakatga mos keladi |
| Yukning o'zgarishi | O'rtacha | Cheklash shartlari bilan keskin o'zgarishi mumkin | Juda past |
| Oddiy dastur | Umumiy issiqlik almashinuvi | Minimal siljish | Katta siljish yoki sezgir tizimlar |
| Strukturaviy murakkablik | O'rta | Past | Yuqori |
| Narx darajasi | O'rta | Umuman pastroq | Umuman yuqori |
Asosiy farq - bu harakat va qo'llab-quvvatlovchi kuch o'rtasidagi bog'liqlik. O'zgaruvchan kamon tayanchi qo'llab-quvvatlovchi kuchni belgilangan diapazonda o'zgartirishga imkon beradi, doimiy bahor tayanchi esa harakat oralig'ida ancha barqaror qo'llab-quvvatlovchi kuchni saqlash uchun mo'ljallangan.
Tez-tez so'raladigan savollar
Quvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlashning asosiy vazifasi nima?
Uning asosiy vazifasi issiqlik kengayishi, qisqarishi, tebranishi yoki ish sharoitlarining o'zgarishi natijasida boshqariladigan vertikal harakatga ruxsat berish bilan birga quvur liniyasi yuklarini qo'llab-quvvatlashdir.
Qattiq tayanch o'rniga o'zgaruvchan kamon tayanchini qachon ishlatish kerak?
Ish paytida quvur liniyasi vertikal ravishda harakatlanishi kerak bo'lganda, o'zgaruvchan kamon tayanchini hisobga olish kerak. Qattiq qo'llab-quvvatlash odatda harakat minimal bo'lgan va cheklash maqbul bo'lgan joylarda ko'proq mos keladi.
O'zgaruvchan va doimiy bahor tayanchlari o'rtasidagi farq nima?
O'zgaruvchan prujinali tayanch, prujinaning burilishiga qarab, qo'llab-quvvatlovchi kuchini o'zgartiradi. Doimiy bahor tayanchi o'zining belgilangan sayohat oralig'ida deyarli doimiy qo'llab-quvvatlovchi kuchni saqlab turish uchun mo'ljallangan, bu yuk o'zgarishini minimallashtirish kerak bo'lgan ilovalar uchun foydali bo'ladi.
O'zgaruvchan bahor tayanchiga buyurtma berishda qanday ma'lumotlar talab qilinadi?
Muhim ma'lumotlar odatda ish yuki, sovuq yuk, issiq yuk, vertikal siljish, harakat yo'nalishi, ish harorati, o'rnatish shartlari, mavjud bo'sh joy, material talablari va tegishli muhandislik standartlarini o'z ichiga oladi.
Tyanshun moslashtirilgan bahorni qo'llab-quvvatlash echimlarini ta'minlay oladimi?
Ha. Tianshun standartlashtirilgan mahsulotlarni, shuningdek, maxsus yuk ko'tarish qobiliyati, sayohat talablari, o'lchamlari, o'rnatish cheklovlari, materiallar va sirtni tozalash talablari uchun moslashtirilgan echimlarni taqdim etadi.
Xulosa
To'g'ri tanlanganQuvur liniyasi uchun o'zgaruvchan bahorni qo'llab-quvvatlashquvur liniyasi yukini qo'llab-quvvatlash va boshqariladigan termal harakat o'rtasidagi amaliy muvozanatni ta'minlashi mumkin. Prognoz qilinadigan qo'llab-quvvatlovchi kuchni saqlab turgan holda vertikal siljishga ruxsat berish orqali u quvur kuchlanishini boshqarishga yordam beradi va energiya ishlab chiqarish, neft-kimyo, neft va gaz, suvni tozalash va boshqa sanoat ilovalarida ulangan uskunalarni himoya qiladi. Eng mos model har doim haqiqiy yuk, joy almashish, harorat, o'rnatish va strukturaviy talablarga muvofiq tanlanishi kerak. Standartlashtirilgan konfiguratsiyalar, sozlash imkoniyatlari, sifatni nazorat qilish tartib-qoidalari va texnik yordam bilan Tianshun sanoat quvurlarining keng doiradagi loyihalari uchun bahorni qo'llab-quvvatlash echimlarini taqdim etishi mumkin. Agar siz yangi quvur liniyasi tizimini rejalashtirmoqchi bo'lsangiz, mavjud tayanchlarni almashtirsangiz yoki moslashtirilgan bahorni qo'llab-quvvatlash echimini baholasangiz,Biz bilan bog'lanishtegishli mahsulot konfiguratsiyasi va kotirovkasini muhokama qilish uchun texnik talablaringiz bilan.
