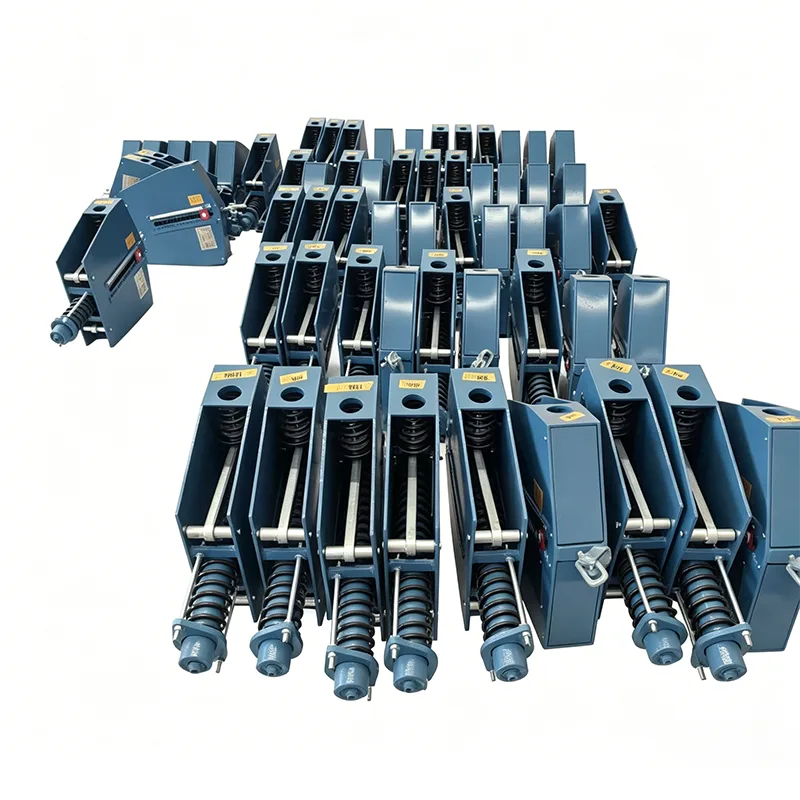

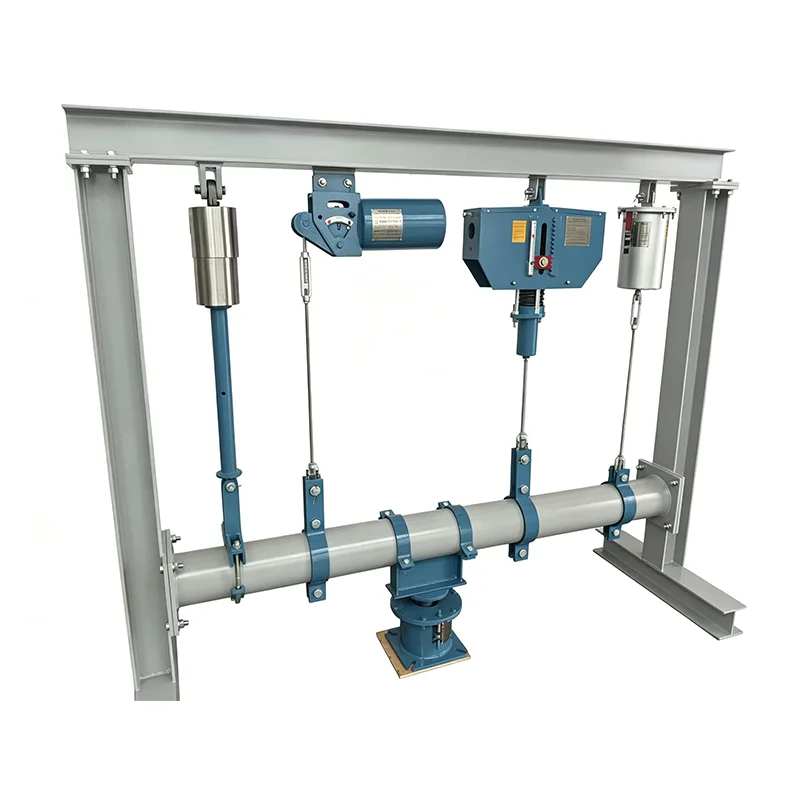

Vertikal doimiy bahorni qo'llab-quvvatlash

Quvurlar katta vertikal siljishlarni boshdan kechirganda (100 mm dan ortiq) va yukning o'zgarishiga juda sezgir bo'lsa, oddiy o'zgaruvchan prujina tayanchlarining yuk o'zgarish tezligi (≤25%) quvur liniyasining haddan tashqari kuchlanishiga, uskuna interfeysining shikastlanishiga va hatto quvur liniyasining yorilishiga olib kelishi mumkin. Vertikal doimiy bahorni qo'llab-quvvatlash moment balansi printsipiga asoslangan butun ish zarbasi davomida deyarli doimiy qo'llab-quvvatlovchi kuchni (yukning o'zgarishi tezligi ≤5%) ta'minlaydi, bu katta hajmli quvurlar uchun kuchlanishni nazorat qilish muammosini to'liq hal qiladi.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Ishlash printsipi

Vertikal doimiy bahor tayanchi bahor kuchi va bog'lanish mexanizmi tomonidan yaratilgan moment o'rtasidagi o'zaro muvozanatdan foydalanadi. Quvur liniyasi yuqoriga va pastga harakatlanayotganda, bahor deformatsiyasi kamera va ulanish tizimi tomonidan aniq qoplanadi, bu esa chiqish quvvatini barqaror ushlab turadi. Ushbu dizayn quvur liniyasining siljishidan kelib chiqadigan yuk tebranishlarini butunlay yo'q qiladi, quvurlarni va ulangan uskunalarni qo'shimcha stressdan himoya qiladi.

Mahsulotning texnik xususiyatlari

Doimiy buloqli ilgichlar jadvali	Misol
Model / seriya	PH, LH, CA, CS, TH
Yuk ko'tarish qobiliyati (ishlash)	0,1 kN - 500 kN
Umumiy sayohat	50mm, 100mm, 200mm, 400mm
Haqiqiy sayohat	600 mm gacha
Yukning og'ishi (tolerantlik)	±5% (standart) / ±3% (Yuqori prec.)
O'rnatish pozitsiyasi	Gorizontal / Vertikal
Uy-joy tugatish	Issiq daldırma galvanizli / epoksi
Ishlash harorati.	-20°C dan +80°C gacha (Atrof muhit)
Bahor bobini materiali	60Si2Mn / 50CrVA
Yukni sozlash diapazoni	±10% (maydonni sozlash)

Mahsulot strukturasini taqsimlash

Standart Vertikal doimiy bahorni qo'llab-quvvatlash modulli dizaynni o'z ichiga oladi, u erda oson texnik xizmat ko'rsatish va almashtirish uchun quyidagi mustaqil komponentlardan iborat:

▶  Bahor yig'ilishi: Stabilizatsiya issiqlik bilan ishlov berishdan o'tgan yuqori quvvatli qotishma buloqlar

▶  Moment balansi mexanizmi: nozik ishlov berish kamerasi va bog‘lash tizimi

▶  Yuklashni sozlash moslamasi: ish paytida nozik sozlash uchun yuqori murvatni sozlash

▶  Oʻchirishni koʻrsatish tizimi: Quvurning real vaqtda siljishini koʻrsatuvchi aniq shkala plitasi

▶  Yuqori va pastki ulanishlar: turli oʻrnatish sharoitlariga moslashish uchun bir nechta ulanish imkoniyatlari

▶  Himoya korpusi: chang va korroziy muhitning kirib kelishini oldini olish uchun toʻliq yopiq dizayn

Asosiy farqlangan afzalliklar

Afzallik elementi	Maxsus ishlash	Mijozlar uchun qiymat
Doimiy kuch aniqligi	Yukning o'zgarishi darajasi ≤5%, milliy standartlardan oshib ketadi	Quvurlar kuchlanishini kamaytiradi va uskunaning ishlash muddatini uzaytiradi
Kompakt tuzilma	An'anaviy gorizontal doimiy bahor tayanchlaridan 30% kichikroq	Quvur rafining joyini tejaydi va o'rnatishni osonlashtiradi
Oson o'rnatish	Yetkazib berishdan oldin belgilangan yukga oldindan sozlangan	Saytda murakkab disk raskadrovkani bartaraf qiladi va qurilish muddatini qisqartiradi
Oddiy texnik xizmat ko'rsatish	O'zaro almashtiriladigan komponentlar bilan modulli dizayn	To'xtash vaqtini qisqartiradi va texnik xizmat ko'rsatish xarajatlarini kamaytiradi
Xavfsiz va ishonchli	Haddan tashqari yuk va zarba chegarasi qurilmalari bilan jihozlangan	Tasodifiy shikastlanishning oldini oladi va tizim xavfsizligini ta'minlaydi

Standart spetsifikatsiyani tanlash jadvali

Modellar seriyasi	Yuklash diapazoni (kN)	Nominal burilish (mm)	Ishlash harorati (℃)	Amaldagi standartlar
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Tegishli o'rnatish stsenariylari

Vertikal doimiy bahor tayanchi, ayniqsa, vertikal o'rnatish va katta joy almashishni talab qiladigan quyidagi quvur liniyasi tizimlari uchun javob beradi:

▶  Elektr stansiyalaridagi magistral bugʻ quvurlari va qayta isitiladigan bugʻ quvurlari

▶  Neftni qayta ishlash va kimyo zavodlarida yuqori haroratli va yuqori bosimli texnologik quvurlar

▶  LNG terminallarida kriogen suyuqlik quvurlari

▶  Poʻlat zavodlarida yuqori oʻchoqli gaz va kislorod quvurlari

▶  Shahar markaziy isitish uchun yuqori haroratli bugʻ magistral tarmoqlari

▶  Katta saqlash tanklarining kirish va chiqish quvurlari

O'rnatish va texnik xizmat ko'rsatish bo'yicha ko'rsatmalar

▶  Oʻrnatishdan oldingi tekshirish: mahsulot modeli, yuki va burilishlari dizayn talablariga javob berishini tekshiring va tashish paytida har qanday zararni tekshiring

▶  Oʻrnatish boʻyicha ehtiyot choralari: Tayanchni 1° dan oshmaydigan ogʻish bilan vertikal holda saqlang; o'rnatishdan keyin transport qulflash moslamasini olib tashlang

▶  Ishga tushirishdan oldin ishga tushirish: quvur liniyasi tekis boʻlishini taʼminlash uchun yukni amaldagi joy sharoitlariga muvofiq sozlang.

▶  Kundalik texnik xizmat ko‘rsatish: Har olti oyda bir marta o‘zgartirish indikatori va ulash murvatining mahkamligini tekshiring; har yili keng qamrovli tekshiruv o'tkazish

▶  Almashtirish sikli: Oddiy ish sharoitida mahsulotning xizmat qilish muddati 15-20 yilga yetishi mumkin

Loyihani tekshirish va sifat nazorati

Bizning Vertikal doimiy bahor tayanchlarimiz butun dunyo bo'ylab ko'plab asosiy loyihalarda tasdiqlangan, jumladan:

▶  300 MVt quvvatga ega issiqlik elektr stansiyasining asosiy bugʻ quvurlari tizimi

▶  Yiliga 10 million tonna neftni qayta ishlash va kimyoviy integratsiya loyihasi

▶  LNG terminalining kriogen quvur liniyasi loyihasi

Yuk tashishdan oldin har bir mahsulot uchun uy ichidagi keng qamrovli sinov o'tkaziladi

Yuk tashishdan oldin har bir mahsulot to'liq ichki sinov jarayonidan o'tadi. Ushbu jarayon o'lchovli va vizual tekshirishni, PMI (ijobiy materialni aniqlash), qattiqlik sinovini, agar kerak bo'lsa, MT/PT buzilmaydigan sinovni, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazishni va qoplama qalinligini o'lchashni o'z ichiga oladi. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) taqdim etiladi.

Uchinchi tomon akkreditatsiyasi bo'yicha tushuntirish

Ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlari bilan bir xil emas. Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi zarur bo'lsa, u alohida ixtiyoriy xizmat sifatida taqdim etilishi mumkin.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Ushbu xizmat kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovini o'z ichiga oladi.

2. Payvandlash NDT

Mavjud usullar orasida magnit zarrachalar sinovi (MT), suyuqlik penetratsion sinovi (PT), ultratovush tekshiruvi (UT) va radiografik sinov (RT) mavjud.

3. Bahor yukining ishlashini tekshirish

Yukni siljitish egri chiziqlari kiritilgan.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizning ajralib turadigan afzalliklarimiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Mahsulotni yuklashning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan taqqoslanadi.

Standart mahalliy yetkazib beruvchidan ko'proq

Faqatgina mahsulotning o'zini ta'minlaydigan standart mahalliy ishlab chiqaruvchilardan farqli o'laroq, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlaymiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohlar bo'lgan tekshiruvlarni tashkil etishga yordam beramiz va xorijdagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.

Yordamchi xizmatlar

▶  Bepul texnik tanlov va quvur kuchlanishini tahlil qilish

▶  Nostandart mahsulotlar uchun moslashtirilgan dizayn xizmatlari

▶  Oʻrnatish boʻyicha koʻrsatmalar va texnik treninglar

▶  12 oylik kafolat muddati, umr bo‘yi texnik yordam

▶  48 soatlik javob bilan favqulodda ehtiyot qismlar yetkazib berish

Vertical Constant Spring Support haqida batafsil ma'lumot olish uchun professional tanlash bo'yicha maslahat olish uchun texnik guruhimizga murojaat qiling.

Tez-tez so'raladigan savollar (FAQ)

Savol: Vertikal va gorizontal doimiy bahor tayanchlari o'rtasidagi farq nima?

Javob: Asosiy farqlar o'rnatish usuli va joyni egallashda yotadi. Vertikal doimiy kamon tayanchlari vertikal ravishda o'rnatiladi va kamroq gorizontal joyni egallaydi, bu ularni tor quvurli raf joylari uchun mos qiladi. Gorizontal doimiy kamon tayanchlari gorizontal ravishda o'rnatiladi va ko'proq vertikal joyni egallaydi, bu etarli bo'shliqqa ega bo'lgan joylarga mos keladi.

Savol: Vertikal doimiy bahor tayanchingiz yukini joyida sozlashi mumkinmi?

Javob: Ha. Mahsulot yuqori qismida yukni sozlash uchun maxsus murvat bilan jihozlangan bo'lib, quvur liniyasining ishlashi paytida o'chirilmasdan nozik sozlash imkonini beradi. Sozlash diapazoni nominal yukning ±10% ni tashkil qiladi.

Savol: Ushbu mahsulot past haroratli muhitga mos keladimi?

Javob: Ha. Biz kriogenga chidamli materiallarni va maxsus davolash jarayonlarini qabul qiluvchi maxsus past haroratli modellarni taklif qilamiz. Ular -196 ℃ gacha past haroratlarda normal ishlashi mumkin va LNG kabi kriyojenik quvur liniyasi tizimlari uchun javob beradi.
