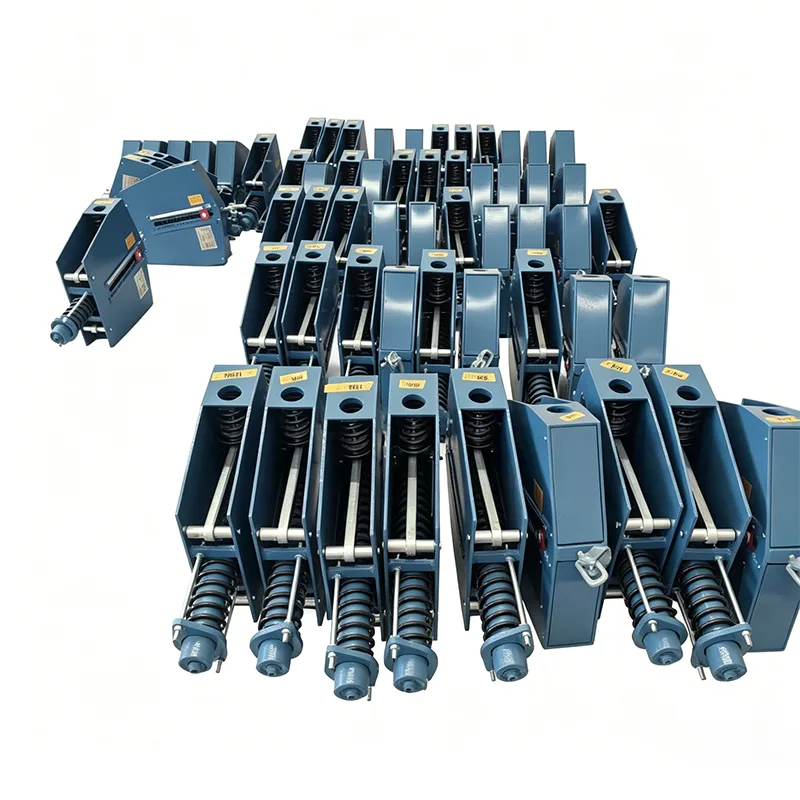

Og'ir yuk doimiy bahor qo'llab-quvvatlash

Bitta quvur liniyasining yuki 300kN dan oshganda va termal joy almashinuvi 200 mm dan oshsa, oddiy doimiy kamon tayanchlari strukturaviy deformatsiyaga, birlashtiruvchi novda sinishiga, doimiy quvvat aniqligini yo'qotishga va boshqa nosozliklarga moyil bo'ladi. Bunday nosozliklar quvur liniyasi kuchlanishining kontsentratsiyasining ruxsat etilgan qiymatlardan oshib ketishiga olib keladi, uskunaning nozullarini yirtib tashlashga, o'rtacha oqishga va hatto butun zavodning rejasiz yopilishiga olib keladi. Bitta yopilish hodisasi o'n millionlab RMB yo'qotishlarga olib kelishi mumkin.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Heavy Duty Constant Spring Support - bu o'ta og'ir ish sharoitlarida muammolarni hal qilish uchun ishlab chiqilgan maxsus og'ir yuklarni qo'llab-quvvatlash uskunasi. U 500kN dan ortiq yuk va 400 mm gacha bo'lgan siljishlarga ega bo'lgan yirik quvur tizimlari uchun maxsus ishlab chiqilgan.

Mahsulotning texnik xususiyatlari

Doimiy buloqli ilgichlar jadvali	Misol
Model / seriya	PH, LH, CA, CS, TH
Yuk ko'tarish qobiliyati (ishlash)	0,1 kN - 500 kN
Umumiy sayohat	50mm, 100mm, 200mm, 400mm
Haqiqiy sayohat	600 mm gacha
Yukning og'ishi (tolerantlik)	±5% (standart) / ±3% (Yuqori prec.)
O'rnatish pozitsiyasi	Gorizontal / Vertikal
Uy-joy tugatish	Issiq daldırma galvanizli / epoksi
Ishlash harorati.	-20°C dan +80°C gacha (Atrof muhit)
Bahor bobini materiali	60Si2Mn / 50CrVA
Yukni sozlash diapazoni	±10% (maydonni sozlash)

Mahsulot ta'rifi va asosiy dizayn falsafasi

Og'ir ishlaydigan doimiy bahor tayanchi - aniq moment muvozanat mexanizmi orqali to'liq zarba bo'ylab doimiy qo'llab-quvvatlovchi kuchni etkazib beradigan og'ir yuk tashish quvur liniyasini qo'llab-quvvatlovchi qurilma.

Yangzhou Tianshun Pipeline 2015 yilda ushbu mahsulot liniyasi uchun ilmiy-tadqiqot ishlarini boshladi, buning uchun maxsus ishlab chiqarish uskunalari va sinov ob'ektlariga jami 12 million RMB sarmoya kiritildi. Hozirda to'liq mahsulot portfeli yaratilgan bo'lib, u 2000kN maksimal yuk ko'tarish quvvati va 600 mm maksimal siljish bilan etakchi mahalliy darajada hisoblanadi.

Bizning asosiy dizayn falsafamiz ortiqcha xavfsizlikka qaratilgan: barcha muhim komponentlar hatto ekstremal ish sharoitlarida ham etarli xavfsizlik chegaralarini ta'minlash uchun sanoat standartlaridan yuqori xavfsizlik omillari bilan ishlab chiqilgan. Shu bilan birga, konstruktiv optimallashtirish strukturaviy kuchga putur etkazmasdan, o'rnatish va transport xarajatlarini kamaytirmasdan umumiy o'lcham va og'irlikni kamaytiradi.

Qo'shimchalarning batafsil taqsimoti

1.Asosiy ramka ortiqcha: 20-50 mm qalinlikdagi yaxlit payvandlangan po'lat plitalardan bo'ylama va ko'ndalang mustahkamlovchilar bilan jihozlangan bo'lib, umumiy qattiqlikni 60% dan ortiq ko'taradi.

2.Bahor tizimining ortiqcha bo'lishi: Ko'p buloqli parallel joylashuv, qolgan buloqlarning bir kamon ishlamay qolgan taqdirda ham quvur liniyasi yuklarini to'liq ko'tarishini ta'minlaydi.

3.Transmissiya mexanizmining ortiqchaligi: Sinxronlashtirilgan er-xotin birlashtiruvchi novdalar bitta novda sinishidan kelib chiqadigan qo'llab-quvvatlovchi qulash xavfini yo'q qiladi.

To'liq seriyali standart spetsifikatsiyalar jadvali

Ko'pgina og'ir sanoat qo'llash stsenariylarini qamrab olish uchun oltita standart seriyali Og'ir ishlaydigan doimiy bahor tayanchlari mavjud:

Modellar seriyasi	Nominal yuk diapazoni (kN)	Nominal siljish diapazoni (mm)	Ishlash harorati diapazoni (℃)	Amaldagi standart
HD-500	300–500	200, 300	-40 ~ +450	GB/T 17116.2
HD-800	500–800	200, 300, 400	-40 ~ +450	GB/T 17116.2
HD-1200	800–1200	300, 400	-40 ~ +550	ANSI/ASME B31.1
HD-1600	1200–1600	300, 400, 500	-40 ~ +550	ANSI/ASME B31.1
HD-2000	1600–2000	400, 500, 600	-196 ~ +550	API RP 551

Barcha modellar uchun mijozning talabiga binoan tayyorlangan materiallar navlari va moslashtirilgan dizaynlar taklif etiladi.



To'liq hayot aylanishining ishonchliligini tekshirish tizimi

Ekstremal sharoitlarda ishonchli ishlashni kafolatlash uchun qat'iy oxirigacha tekshirish tizimi joriy etilgan. Har bir og'ir yuk doimiy bahor yordami beshta majburiy tekshirish protsedurasidan o'tadi:

Tekshirish elementi	Tekshirish standarti	Tekshirish chastotasi	Malakaviy mezon
Xom ashyoning fizik va kimyoviy sinovi	GB/T 228, GB/T 229	Har bir partiya uchun 100%	Materiallar spetsifikatsiyasi standartlariga mos keladi
Payvand chokining buzilmaydigan sinovi (NDT)	GB/T 11345	100%	Yoriqlar, porozlik va shlak qo'shimchalarisiz
Bahor yukini kalibrlash testi	GB/T 1239,2	100%	Yuk tolerantligi ≤ ±3%
To'liq zarba doimiy kuch sinovi	GB/T 17116.2	100%	Yukning tebranish darajasi ≤ 5%
Charchoqqa chidamlilik testi	GB/T 16947	Har bir partiya uchun namuna olish	150 000 tsikldan keyin muvaffaqiyatsizlikka uchramaydi

Barcha tekshiruv yozuvlari kamida 15 yil saqlash muddati uchun arxivlanadi va mijozlar istalgan vaqtda foydalanishlari mumkin. Sinov laboratoriyamiz xalqaro miqyosda tan olingan sinov natijalarini taqdim etuvchi CNAS akkreditatsiyasiga ega.

Global Benchmark Project Track Record

2026-yilning may oyi holatiga ko‘ra, bizning Og‘ir Vazifali Doimiy Bahorli Qo‘llab-quvvatlovlarimiz butun dunyo bo‘ylab 120 ta yirik sanoat loyihalarida joylashtirildi, jumladan:

▶  Yiliga 10 million tonna tozalash va kimyoviy integratsiya majmuasi: 320 ta HD-800 va HD-1200 tayanchlari yetkazib beriladi

▶  Million kilovatt quvvatga ega atom elektr stansiyasi: 156 ta yadro xavfsizligi toifasidagi ogʻir yuk koʻtaruvchi doimiy prujinali tayanchlar yetkazib beriladi

▶  Yiliga 20 million tonna suyultirilgan gazni qabul qilish terminali: 89 ta past haroratli, ogʻir yukga moʻljallangan doimiy bahor tayanchlari toʻplami yetkazib beriladi

▶  3000 MVt quvvatga ega issiqlik elektr stantsiyasi: magistral bug 'quvurlari uchun 245 ta og'ir yuk ko'taruvchi tayanchlar to'plami.

Ushbu muhim loyihalarda tasdiqlangan samaradorlik ajoyib ishonchlilik va barqarorlikni tasdiqlaydi, shu bilan birga bizni og'ir yuk quvurlarini qo'llab-quvvatlash tizimlarini loyihalashda katta muhandislik tajribasi bilan ta'minlaydi.

Loyihaga moslashtirilgan yetkazib berish va eksklyuziv xizmatlar

Katta miqyosli loyihalar uchun og'ir yukli doimiy bahor qo'llab-quvvatlashlari uchun moslashtirilgan etkazib berish paketlari taqdim etiladi:

1.Ajratilgan loyiha jamoasi: Har bir yirik loyihaga toʻliq tsikldagi taraqqiyotni nazorat qilish uchun maxsus loyiha menejeri, texnik muhandis va sifat muhandisi tayinlanadi.

2.Bosqichli jo'natish: O'z joyida saqlash yukini kamaytirish uchun saytni qurish jadvaliga muvofiq partiyani yetkazib berish.

3.O'z joyida qabul qilish xizmati: Mahsulotni qabul qilish va o'rnatish bo'yicha ko'rsatmalarni joylashtirish uchun yuborilgan muhandislar.

4.Siteda texnik kutish rejimi: O'rnatishning eng yuqori bosqichlarida rezident muhandislik yordami mavjud.

5.Uzoq muddatli kuzatuv xizmati: yillik ekspluatatsiya holati texnik xizmat ko'rsatish bo'yicha tavsiyalar bilan foydalanishga topshirilgandan so'ng audit.

Biz 18 oylik kafolat muddatini ta'minlaymiz, bu sanoat o'rtacha ko'rsatkichidan 6 oy ko'proq. Kafolat doirasida yuzaga keladigan sifat nuqsonlari uchun biz 48 soatlik javob berish va 72 soat ichida joyida muammolarni bartaraf etishni kafolatlaymiz.

Tez-tez so'raladigan savollar (FAQ)

Savol: Og'ir ishlaydigan doimiy bahor tayanchlari uchun erishish mumkin bo'lgan maksimal yuk va joy almashinuvi qancha?

Javob: Standart modellar maksimal 2000kN yukga va 600 mm gacha bo'lgan maksimal siljishga erishadi. 3000kN gacha yuk va 800 mm joy o'zgartirishga qodir bo'lgan juda katta talablar uchun buyurtma qilingan dizaynlar mavjud.

Savol: Mahsulotlar past haroratli xizmatga mos keladimi?

Javob: Ha. Past haroratli maxsus variantlar 304 yoki 316L zanglamaydigan po'latni qabul qiladi, past haroratli zarba sinovi orqali tasdiqlangan va LNG, etilen va boshqa kriyojenik quvurlar tizimlari uchun -196 ℃ da barqaror ishlashi mumkin.

Savol: Standart etkazib berish vaqtlari qanday?

Javob: Standart modellar 45-60 kunlik yetkazib berish muddatiga ega; moslashtirilgan birliklar murakkabligiga qarab 60-90 kun davom etadi. Shoshilinch ishlab chiqarish shoshilinch loyihalar uchun mavjud bo'lib, eng qisqa muddat 30 kun.

Yuk tashishdan oldin har bir mahsulot uchun uy ichidagi keng qamrovli sinov o'tkaziladi

Yuk tashishdan oldin har bir mahsulot to'liq ichki sinov jarayonidan o'tadi. Ushbu jarayon o'lchovli va vizual tekshirishni, PMI (ijobiy materialni aniqlash), qattiqlik sinovini, agar kerak bo'lsa, MT/PT buzilmaydigan sinovni, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazishni va qoplama qalinligini o'lchashni o'z ichiga oladi. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) taqdim etiladi.

Uchinchi tomon akkreditatsiyasi bo'yicha tushuntirish

Ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlari bilan bir xil emas. Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi talab etilsa, u alohida ixtiyoriy xizmat sifatida taqdim etilishi mumkin.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Ushbu xizmat kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovini o'z ichiga oladi.

2. Payvandlash NDT

Mavjud usullar orasida magnit zarrachalar sinovi (MT), suyuqlik penetrant sinovi (PT), ultratovush tekshiruvi (UT) va radiografik sinov (RT) mavjud.

3. Bahor yukining ishlashini tekshirish

Yukni siljitish egri chiziqlari kiritilgan.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizning ajralib turadigan afzalliklarimiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Mahsulotni yuklashning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan taqqoslanadi.

Standart mahalliy yetkazib beruvchidan ko'proq

Faqatgina mahsulotning o'zini ta'minlaydigan standart mahalliy ishlab chiqaruvchilardan farqli o'laroq, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlaymiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohlar tekshiruvlarini tashkil etishga yordam beramiz va chet eldagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.
