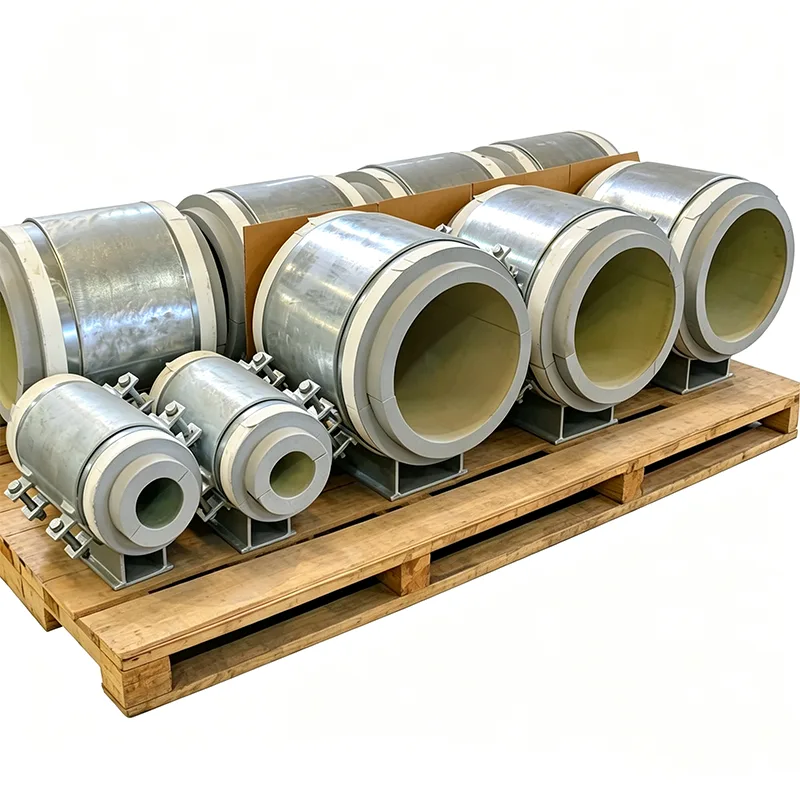

Baza o'rnatilgan oldindan izolyatsiyalangan quvur tayanchlari

Quvurlar tayanchlari atrofidagi dala ishlab chiqarish izolyatsiyasi har qanday oldindan izolyatsiya qilingan tizimda zaif nuqtalarni yaratadi. Yangzhou Tianshunning taglikka o'rnatilgan oldindan izolyatsiyalangan quvur tayanchlari to'liq qoplangan izolyatsiya bloki, o'rnatilgan bug 'to'sig'i va ixtiyoriy slayd plitalari bilan bitta zavodda qurilgan qurilma sifatida keladi - uchastkaning mehnatini qisqartiradi, issiqlik ko'priklarini yo'q qiladi va o'rnatishni tezlashtiradi. Narxni so'rang, izolyatsiya spetsifikatsiyasini yuboring yoki loyiha talablaringizni muhokama qiling.

Oldindan izolyatsiya qilingan quvurlar loyihasida - markaziy isitish, sovutish tarmoqlari yoki sanoat issiq va sovuq liniyalari - izolyatsiya tizimi faqat eng zaif nuqtasi kabi kuchli. Qo'llab-quvvatlash joylari odatda zaif nuqtadir. Quvur poyafzalining atrofida izolyatsiyalash, blokli materialni o'lchamiga qarab kesish va bug 'to'sig'ini noqulay holatda muhrlash vaqt talab etadi, bu ko'p jihatdan o'rnatuvchining mahoratiga bog'liq va qoplama davom etsa, uni to'g'ri tekshirish qiyin.

Baza o'rnatilgan oldindan izolyatsiyalangan quvur tayanchlari bu sayt ishini bartaraf qiladi. Yuk ko'taruvchi izolyatsiya bloki zavoddan metall tayanch korpusiga yopishtirilgan va zavodimizdan chiqmasdan oldin uzluksiz ko'ylagi ichida muhrlangan. Yig'ma saytga bitta, o'rnatishga tayyor bo'lgan birlik sifatida keladi: uni poydevorga yoki po'latdan yasalgan po'latga mahkamlang, quvurni yotqizing va qo'shni quvur izolyatsiyasini to'g'ridan-to'g'ri tayanchning o'rnatilgan muhr bo'yinbog'iga ulang. Biz 2012-yildan beri Yangzhou zavodimizda mustahkamlik, tezlik va uzoq muddatli izolyatsiyalash ko'rsatkichlari bo'yicha kelishib bo'lmaydigan loyihalar uchun ushbu tayanchlarni ishlab chiqaramiz.

Zavodda qurilgan bitta yig'ilishda nima olasiz

Har bir taglikka o'rnatilgan oldindan izolyatsiyalangan quvur tayanchi uchta birlashtirilgan qatlamdan iborat:

Strukturaviy yuklash va seysmik talablaringizga mos keladigan, oldindan burg'ulangan ankraj murvat teshiklari bo'lgan qattiq po'lat taglik plitasi.

Ishlash harorati uchun tanlangan, metall korpusga to'liq ushlangan yuqori zichlikdagi izolyatsiya bloki. 140 ° C gacha bo'lgan issiq xizmatlar uchun biz odatda yuqori zichlikli poliuretan (PUR) yoki poliizosiyanurat (PIR) dan foydalanamiz. Sovutilgan suv va noldan past ilovalar uchun yopiq hujayrali uyali shisha yoki past haroratli xizmat ko'rsatish darajasiga ega PIR ishlatiladi.

Yukni izolyatsiya blokiga taqsimlovchi quvur beshigi yoki egar, aylanish yoki ko'tarilishning oldini olish uchun mexanik ravishda o'rnatiladi. Beshik quvurning tashqi diametriga mos keladigan radius bilan yaratilgan va qoplamaning shikastlanishiga yo'l qo'ymaslik uchun himoya qoplamani o'z ichiga oladi.

Butun metall majmuasi standart sifatida issiq galvanizli bo'lib, korroziy muhit uchun zanglamaydigan po'latdan foydalanish mumkin. Izolyatsiya bloki boshqariladigan zavod sharoitida bog'langanligi sababli, bosim yuki yo'li mukammal perpendikulyar va vaqt o'tishi bilan konvektiv issiqlik yo'qotilishi yoki namlik migratsiyasini ta'minlaydigan havo bo'shliqlari yo'q.

Issiqlik ko'prigi yo'q, bug 'oqishi yo'q

Ushbu qo'llab-quvvatlashning o'ziga xos xususiyati shundaki, po'lat taglik plitasi va quvur beshigi hech qachon tegmaydi. Izolyatsiya bloki quvurning to'liq og'irligini ko'taradi va termal tanaffus vazifasini bajaradi. Sovuq quvurda, bu taglik plitasida yoki uning ostidagi konstruktiv po'latda muzlash hosil bo'lmaydi. Issiq quvurda bu poydevorga issiqlik yo'qolmasligini anglatadi.

Bug 'to'sig'i uchun biz perimetr bo'ylab o'rnatilgan metall muhrlangan gardish bilan tayanchni ishlab chiqaramiz. Saytda qo'llaniladigan quvur izolyatsion ko'ylagi - bu spiral o'ralgan metall qatlam bo'ladimi yoki issiqlik qisqaruvchi qisma bo'ladimi - bu gardishning qarshisida joylashgan va yopishtiruvchi yoki lenta bilan muhrlangan bo'lib, doimiy, tekshiriladigan bug 'muhrini yaratadi. Shuningdek, biz qo'llab-quvvatlovchi korpus atrofidagi ikkilamchi izolyatsiyani oldindan kesib oldik, shunda sayt ekipajlari izolyatsiya segmentlarini tezda o'zgartirishga majbur bo'lmaydi.

Qo'llab-quvvatlashda harakat qilish kerak bo'lganda

Ko'pgina oldindan izolyatsiya qilingan liniyalarda quvur kengayishi va qisqarishi bilan tayanch orqali siljishi kerak. Biz past ishqalanishli toymasin sirtni izolyatsiyani buzmasdan taglikka o'rnatilgan tayanchga birlashtira olamiz. Izolyatsiya blokining pastki qismiga sayqallangan zanglamaydigan po'latdan yasalgan qatlam yopishtirilgan, taglik plitasining yuqori qismida PTFE yoki grafit yostig'i bilan bog'langan. Butun slaydni yig'ish muhrlangan tayanch korpusiga o'ralgan, shuning uchun hech qanday chang yoki namlik sirpanish yuzalariga etib bormaydi. Dizayn harakat diapazoni saxiy xavfsizlik chegarasi bilan quvur kuchlanish tahlilingizga mos keladigan tarzda hisoblanadi.

Mahsulot sifatiga mos keladigan hujjatlar

Tianshun'dan har bir oldindan izolyatsiyalangan yordam buyurtmasi quyidagilarni o'z ichiga oladi:

EN 10204 Barcha konstruktiv po'lat va murvat uchun 3.1 turdagi materiallar sertifikatlari.

Dizayn haroratida issiqlik o'tkazuvchanligi, bosim kuchi va suv bug'ining o'tkazuvchanligi ko'rsatilgan izolyatsiya materiallarining ma'lumotlar varaqlari.

Blok qalinligini, taglik plitasining o'lchamlarini va yig'ilishning umumiy balandligi va hizalanishini tasdiqlovchi o'lchovli tekshiruv hisobotlari.

Uzoq muddatli yopishqoqlik yaxlitligi uchun juda muhim bo'lgan bog'lash va quritish paytida atrof-muhit sharoitlarini ko'rsatadigan zavod ishlab chiqarish yozuvlari.

Oddiy ilovalar

Oldindan izolyatsiyalangan bog'langan quvur tizimlari standart bo'lgan markaziy isitish va sovutish tarmoqlari

Sanoat korxonalarida ko'milgan va er usti oldindan izolyatsiyalangan quvurlar tokchalari

Zavod tomonidan muhrlangan bug 'to'sig'i ishga tushirish kechikishlarini sezilarli darajada kamaytiradigan LNG va kriogen quvurlar

Gigienik, tozalanishi mumkin bo'lgan qo'llab-quvvatlovchi yuzalarni talab qiladigan oziq-ovqat va farmatsevtika ob'ektlari

Joylarda izolyatsiyalash mehnatini qisqartirish o'lchanadigan xarajat va jadval foydasi bo'lgan har qanday loyiha

Nima uchun oldindan izolyatsiyalangan qo'llab-quvvatlash uchun Tianshunni tanlash kerak?

Biz izolyatsiyani o'ylangan narsa deb hisoblamaymiz va oddiy poyafzalga blokni to'ldirmaymiz. Bizning ichki muhandislik guruhimiz quvurlarning o'lchamlari, izolyatsiyalash xususiyatlari va konstruktiv yuklarni oladi va har bir tayanchni shunday qilib sozlaydiki, izolyatsiya bloki ruxsat etilgan bosim kuchlanishida ishlaydi, bug 'to'sig'i uchastka ekipaji tomonidan improvizatsiyasiz amalga oshirilishi mumkin va taglik plitasi sizning fuqarolik yoki konstruktiv po'lat tuzilmangizga mos keladi. Dizayndagi birinchi yondashuv, bizning 14 yillik tajribamiz va 70% dan yuqori takroriy buyurtma tezligi bilan birgalikda issiqlikni kerakli joyda va kondensatsiyadan saqlaydigan yordamga ega bo'lishingizni ta'minlaydi.

TSS

Savol: Izolyatsiya bloki shikastlangan bo'lsa, uni almashtirish mumkinmi?

Javob: U bog'langan va inkapsullangan bo'lib, maydonni almashtirishni amaliy bo'lmaydi. Muhim joylar uchun zaxira yig'ilishga buyurtma berishni tavsiya qilamiz. Mustahkam po'lat korpusi ishlov berish paytida shikastlanish xavfini kamaytiradi.

Savol: Ushbu tayanchlar qaysi harorat oralig'ini qamrab oladi?

Javob: Standart PIR/uyali shisha birikmalari uchun -196°C dan +140°C gacha. Yuqori haroratlar uchun kaltsiy silikat bloklaridan foydalanish mumkin.

Savol: Men o'z slayd plastini taqdim etishim kerakmi?

Javob: Yo'q. Biz ishlab chiqarish jarayonida slayd plitasini birlashtira olamiz va toymasin sirt qo'llab-quvvatlovchi korpus ichida muhrlangan holda qoladi.

Savol: Quvur izolyatsiyasini sizning qo'llab-quvvatlashingizga qanday yopishim mumkin?

Javob: Biz qo'llab-quvvatlash atrofida metall muhrlangan yoqani taqdim etamiz. Sizning saytingiz jamoasi shunchaki quvur izolyatsiyasi ko'ylagini shu yoqaga bog'lab, uni standart yopishqoq lenta yoki mastik bilan yopishtirib qo'yadi.

Savol: Qanday standartlar qo'llaniladi?

Javob: MSS SP-58/69 ga po'lat ishlab chiqarish. Izolyatsiya bloklari EN 14305 (uyali shisha) yoki EN 13165 (PUR/PIR) ga mos keladi. Biz, shuningdek, markaziy isitish quvurlari uchun EN 253 kabi maxsus loyiha kodlarini ham uchratishimiz mumkin.
