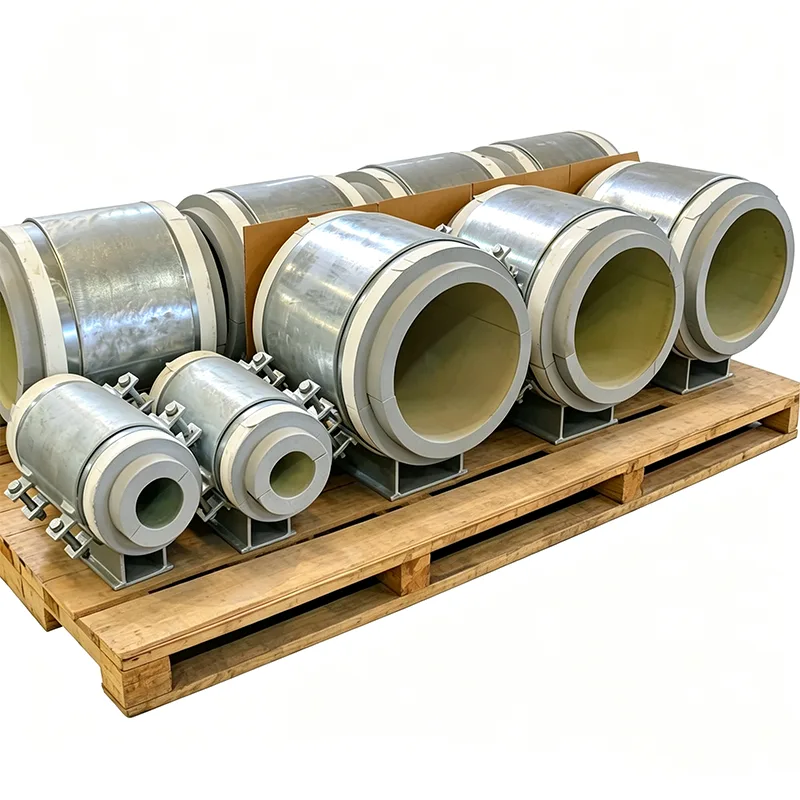

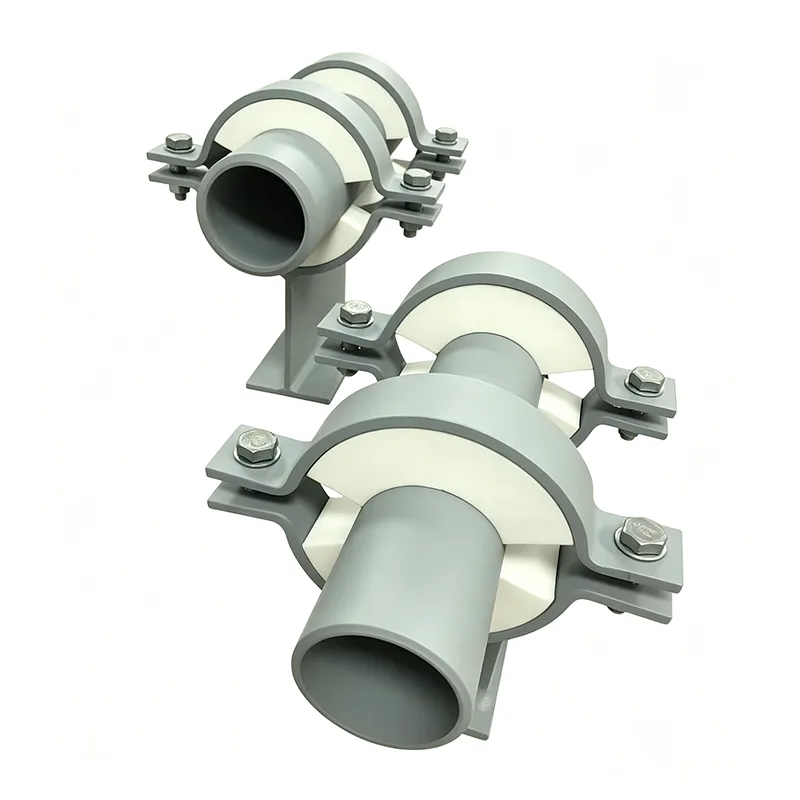

Oldindan izolyatsiyalangan quvur slaydni qo'llab-quvvatlash

Harorat o'zgarishi ostida kengayadigan va qisqaradigan quvur uning tayanchlarida harakatlanishi kerak. Izolyatsiya qilinishi kerak bo'lgan quvur buzilmagan termal konvertga muhtoj. Ikkala talabni bir xil qo'llab-quvvatlash nuqtasida qondirish, odatda, alohida slayd plitasini o'rnatish va keyin uning atrofida izolyatsiyani kesishni anglatadi - bu ketma-ketlik noto'g'ri joylashtirish, siqilgan izolyatsiya va ishonchsiz bug 'muhrini qoldiradi. Oldindan izolyatsiya qilingan quvur surma tayanchi buni toymasin mexanizm va izolyatsiya blokini quvur va qo'shni izolyatsiyani qabul qilishga tayyor bo'lgan zavodda yig'ilgan yagona blokga birlashtirish orqali hal qiladi.

Biz 2012 yildan beri Yangzhou zavodimizda bug 'liniyalari, sovutilgan suv tarmoqlari va 45 dan ortiq mamlakatlarda kriyojenik uzatish quvurlari uchun ushbu o'rnatilgan slayd tayanchlarini ishlab chiqardik. Har bir yig'ish quvurning erkin harakatlanishi, izolyatsiyaning buzilmasligi va qo'llab-quvvatlovchi po'latning xavfsiz haroratda bo'lishi uchun mo'ljallangan.

Sürgülü va izolyatsiyalash funktsiyalari qanday ishlaydi

Qo'llab-quvvatlash korpusida quvur yukini egardan pastga, taglik plitasiga o'tkazadigan qattiq, yuqori zichlikli izolyatsiya bloki mavjud. Hech qanday metall yuk yo'li orqali metallga tegmaydi: izolyatsiyaning o'zi termal tanaffus vazifasini bajaradi. Izolyatsiya bloki ostida, ishlab chiqarish jarayonida past ishqalanishli toymasin juftlik aniq joylashtirilgan.

Yuqori toymasin komponent - bu izolyatsiya blokining pastki qismiga yoki oraliq yuk tarqatuvchi plastinkaga bog'langan sayqallangan zanglamaydigan po'latdan yasalgan qatlam.

Pastki toymasin komponent po'lat taglik plitasining yuqori qismiga o'rnatilgan PTFE yoki grafit bilan singdirilgan yostiqdir.

Barcha slayd interfeysi qo'llab-quvvatlash korpusi ichiga o'ralgan bo'lib, qurilish changi, shamol tomonidan urilgan qum va namlikdan himoyalangan, bu ishqalanishni kuchaytiradi yoki vaqt o'tishi bilan korroziyaga olib keladi.

Slaydning sirt maydoni va harakat uzunligi quvur kuchlanish tahlili ma'lumotlaringizdan hisoblanadi. Biz maksimal kutilgan siljishdan tashqari katta marjni qo'shamiz, shuning uchun hatto g'ayrioddiy vaqtinchalik ham qo'llab-quvvatlashni mo'ljallangan diapazondan tashqariga chiqarmaydi.

Ishlash haroratida bajariladigan izolyatsiya

Izolyatsiya bloki materiali sizning liniyangizning o'ziga xos issiqlik sharoitlari uchun tanlanadi, bir o'lchamdagi hamma narsaga mos keladigan zaxiradan tanlanmagan. Bizning standart material variantlarimiz quyidagilarni o'z ichiga oladi:

Yuqori zichlikdagi PIR (poliizosiyanurat): -50 ° C gacha sovutilgan suv, sho'r suv va sovuq xizmatlar uchun.

Uyali shisha: namlik o'tkazmasligi muhim bo'lgan -196 ° C gacha bo'lgan kriogen ilovalar uchun.

Kaltsiy silikat: bug ', issiq yog' va 650 ° S gacha bo'lgan texnologik liniyalar uchun.

Perlit asosidagi yoki mikro gözenekli taxtalar: haddan tashqari haroratlarda juda past issiqlik o'tkazuvchanligini talab qiladigan ilovalar uchun.

Har bir blok quvur diametri va loyiha uchun belgilangan izolyatsiya qalinligiga mos keladigan tarzda qayta ishlanadi. Uning siqilish kuchi ishga tushirish vaqtida maydalanib ketishining oldini olish uchun faqat ish og'irligi emas, balki to'liq gidrotest yukiga nisbatan tekshiriladi.

Buzilmaydigan bug 'to'sig'i

Metall poyafzal tanasi o'rnatilgan muhrlangan gardish bilan ishlab chiqariladi. Sayt brigadasi quvur izolyatsiyasini va tashqi qoplamani o'rnatganda, ular bug 'to'sig'ini to'g'ridan-to'g'ri bu gardishga olib kelishadi va uni yopishtiruvchi yoki lenta bilan yopishadi. Natijada, qo'llab-quvvatlash joyidan to'g'ridan-to'g'ri o'tadigan doimiy, tekshiriladigan konvert - bo'shliqlar, qo'lda kesilgan yamoqlar yo'q, faqat saytga qo'llaniladigan mastikaga tayanmaslik.

Hujjatlar va ishonchlilik

Har bir oldindan izolyatsiyalangan slaydni qo'llab-quvvatlash to'liq hujjatlar to'plami bilan birga keladi:

EN 10204 Barcha po'lat qismlar uchun 3.1 turdagi sertifikatlar.

Dizayn haroratida issiqlik o'tkazuvchanligi va bosim kuchi qiymatlari bilan izolyatsiyalash materiallarining ma'lumotlar jadvallari.

Slayd plitasining ishqalanish koeffitsienti sertifikatlari, laboratoriya sinovlari bilan tasdiqlangan.

Sayohat oralig'i, blok qalinligi va taglik plitasining o'lchamlarini tasdiqlovchi o'lchovli hisobotlar.

Umumiy ilovalar

Elektr stantsiyalari va sanoat ob'ektlarida bug 'va kondensat quvurlari tokchalari.

Slaydli tayanchlar uzoq to'g'ri yugurishlarda joylashgan sovutilgan suv va tuman sovutish liniyalari.

Termal qisqarish ishonchli, past ishqalanishli toymasin sirtni talab qiladigan kriogen quvurlar galereyalari.

Dala joyida o'rnatilgan slayd plitalari izolyatsiyani o'rnatishni sekinlashtiradi va tekshirishda qiyinchiliklarga olib keladigan har qanday izolyatsiyalangan quvurlar tizimi.

Nega Tianshun?

Bir necha termal tsikldan so'ng uning izolyatsiyasini bog'laydigan yoki maydalaydigan slaydni qo'llab-quvvatlash slaydni qo'llab-quvvatlamaydi - bu kelajakdagi ta'mirlash buyurtmasi. Bizning zavodga integratsiyalashgan yondashuvimiz dala yig'ilishining o'zgaruvchanligini yo'q qiladi va toymasin yuzalarning tekislanishini, izolyatsiya blokining to'liq qo'llab-quvvatlanishini va bug 'to'sig'ining sayt jamoasi tomonidan toza bajarilishini ta'minlaydi. Izometriyangizdan boshlanadigan 70% dan ortiq takroriy biznes va muhandislik yordami bilan biz birinchi qizdirishdan to oxirgisigacha prognoz qilinadigan darajada ishlaydigan mahsulotni yetkazib beramiz.

TSS

Savol: Slayd yuzasi eskirsa, uni almashtirish mumkinmi?

Javob: Slayd sirtlari yopiq va zavod yig'ilishida yopishtirilgan, shuning uchun maydonni almashtirish amaliy emas. Biz foydalanadigan materiallar dizayn yuklari ostida o'nlab yillar davomida harakatlanish uchun baholanadi va biz har bir buyurtma bilan ishqalanish sinovi ma'lumotlarini taqdim etamiz.

Savol: Qaysi harorat oralig'i qoplanadi?

Javob: -196 ° C (uyali shisha) dan + 650 ° C gacha (kaltsiy silikat). Yuqori haroratlar maxsus materiallar bilan moslashtirilishi mumkin - muhandislik guruhimizga murojaat qiling.

Savol: Izolyatsiya blokining sirpanish harakati bilan kesilishini qanday to'xtatasiz?

Javob: Slayd tekisligi izolyatsiya blokining ostida joylashgan va qattiq yuk taqsimlash plitasi ikkalasini ajratib turadi. Izolyatsiya faqat bosim yukini boshdan kechiradi; toymasin kuchlar to'g'ridan-to'g'ri metall yuzalar o'rtasida o'tadi.

Savol: Quvurni yon tomonga yo‘naltiruvchi slayd tayanchini olsam bo‘ladimi?

Javob: Ha. Biz qo'llab-quvvatlovchi korpusga lateral siljishni cheklab, eksenel harakatga imkon beruvchi integral hidoyat plitalarini qo'shishimiz mumkin.
