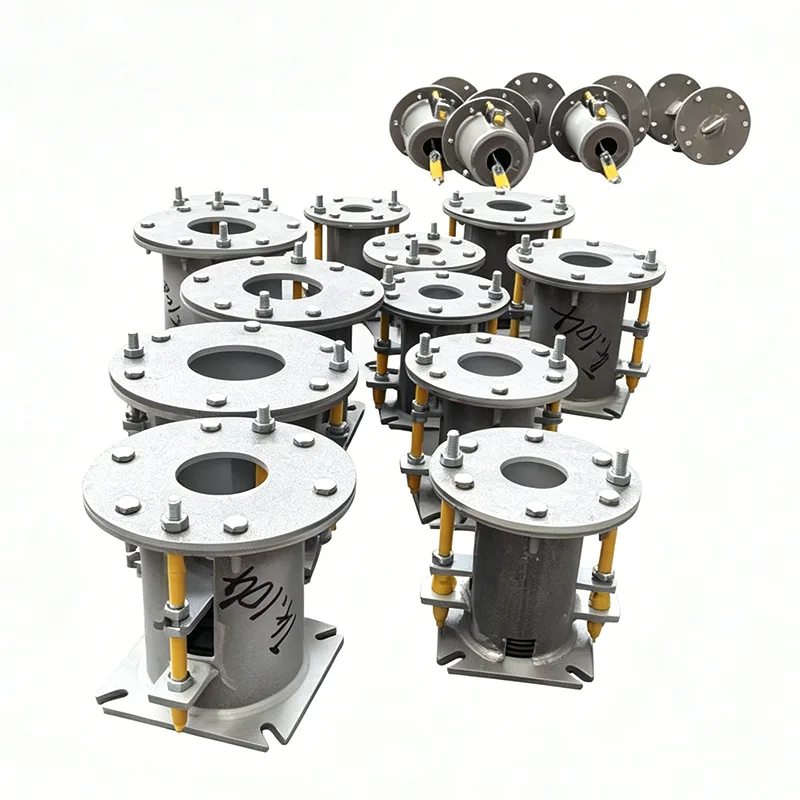

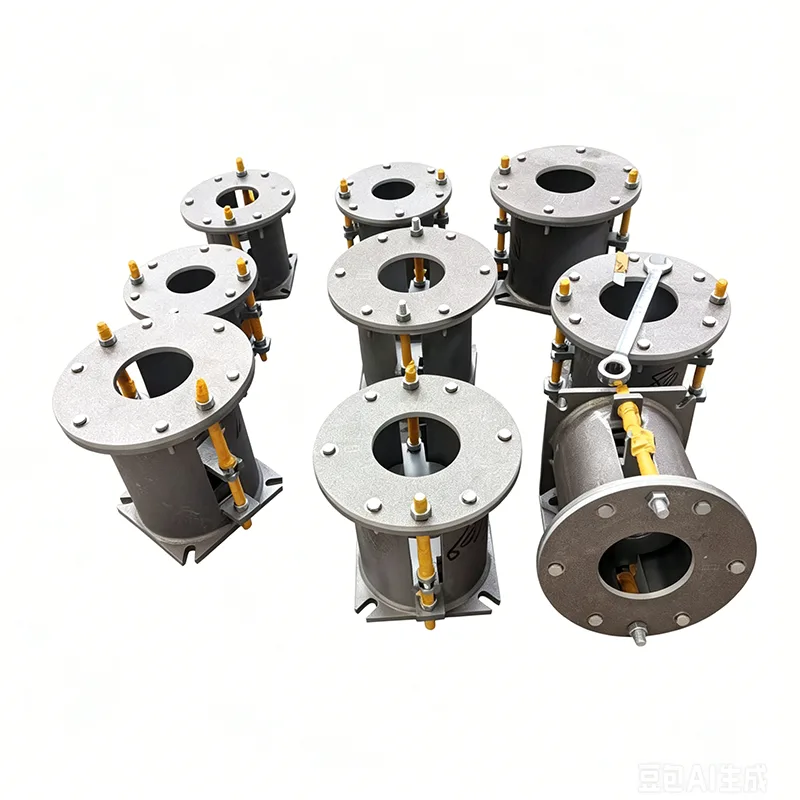

Elektr stantsiyasining bahorni qo'llab-quvvatlashi

Elektr stantsiyalarida, magistral bug 'quvurlari, yuqori haroratli qayta isitiladigan bug' quvurlari va boshqa shunga o'xshash tizimlarda doimiy ravishda yuqori harorat va yuqori bosim sharoitida ommaviy axborot vositalarini tashiydi, shu bilan birga bir necha millimetrdan o'nlab millimetrgacha bo'lgan termal kengayish sodir bo'ladi. Qattiq fiksatsiya bu siljishlarni qozon sarlavhalari va turbina interfeyslariga uzatiladigan qo'shimcha tortish kuchlariga aylantiradi, bu esa payvand choklari, gardishlar va jihozlar korpuslarida kuchlanishni oshiradi.

Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.

Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.

Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Yangzhou Tianshun Pipeline Technology Co., Ltd. tomonidan ushbu ish sharoitlari uchun maxsus ishlab chiqilgan elektr stantsiyasining bahor qo'llab-quvvatlashi quvur liniyasi kuchlanishini standart ruxsat etilgan chegaralar ichida saqlab, elastik yuklash orqali joy almashtirishni qoplaydi. Ushbu hujjat bug 'quvurlari tizimlarining haqiqiy talablariga asoslanib, ushbu mahsulotning dizayn falsafasi, operatsion samaradorligi va muhandislik yordamini tushuntiradi.

Bug 'quvuridagi kuchlanishni nazorat qilishda elastik tayanchlarga qo'yiladigan talablar

Bug 'quvurining dizayni odatda ASME B31.1 kabi kodlarga amal qiladi, ular issiqlik almashinuviga to'sqinlik qilmasdan quvurning o'lik og'irligini va vosita og'irligini ko'tarish uchun quvur tayanchlari / ilgichlarini talab qiladi. Agar qo'llab-quvvatlash kuchi joy almashinuvi bilan haddan tashqari o'zgarib tursa, mahalliy quvur tizimining kuchlanishi ruxsat etilgan qiymatlardan oshib ketishi mumkin, bu esa joyida sozlashlarni yoki hatto qayta ishlashni majbur qiladi.

Bundan tashqari, turbina va qozon interfeyslari odatda kuchlar va momentlar uchun juda qattiq ruxsat etilgan chegaralarga ega. Noto'g'ri qo'llab-quvvatlash echimlari asosiy uskuna interfeyslarining ishlash muddatini sezilarli darajada qisqartirishi mumkin. Buning uchun qo'llab-quvvatlovchi/ilmoqli mahsulotlar belgilangan zarba ichida barqaror va oldindan aytib bo'ladigan qo'llab-quvvatlash kuchlarini ta'minlashni talab qiladi, shu bilan birga joyidagi og'ishlarga moslashish uchun etarli sozlash chegarasini taklif qiladi.

Elektr stansiyasining bahorini qanday qo'llab-quvvatlasa, ushbu talablarni hal qiling

Elektr stantsiyasining bahor tayanchlari ikkita konfiguratsiyada mavjud: o'zgaruvchan buloq va doimiy quvvatli bahor, quvur liniyasi kuchlanishini tahlil qilish natijalari asosida tanlangan. O'zgaruvchan bahor birliklari chiziqli qattiqlik bilan yukni ko'taradi, doimiy quvvat birliklari esa butun ish zarbasi davomida 5% ichida qo'llab-quvvatlovchi kuchning o'zgarishi tezligini nazorat qilish uchun birlamchi va ikkilamchi buloq mexanizmidan foydalanadi va quvur tizimini sovuq holatdan issiq holatga qadar deyarli doimiy qo'llab-quvvatlaydi.

Bahor elementlari 60Si2Mn va 50CrVA o'z ichiga olgan qotishma bahor po'latlaridan ishlab chiqariladi. Strukturaviy komponentlar karbonli po'latdan, issiqqa chidamli po'latdan yoki zanglamaydigan po'latdan tayyorlanishi mumkin. Umumiy haroratni qo'llash diapazoni -196 ° C dan + 650 ° C gacha bo'lgan bug 'quvurlarining past haroratli isishidan to'liq yuk bilan ishlashgacha bo'lgan barcha termal holatiga mos keladi.

Har bir elektr stantsiyasining bahor qo'llab-quvvatlashi jo'natishdan oldin qattiqlik egri chizig'ini yozish bilan to'liq zarbali siqish sinovidan o'tadi. Korpus yukni o'zgartirish uchun mo'ljallangan plastinka va o'rnatishni qulflash moslamasi bilan jihozlangan. Saytda o'rnatish faqat sovuq holatda o'rnatishni talab qiladi; quvur liniyasi harorati ko'tarilgandan so'ng qulflash pinini olib tashlang va qo'llab-quvvatlash / ilgich joyida payvandlashsiz yoki murakkab sozlashlarsiz ish holatiga kiradi.

Saytda o'rnatish va uzoq muddatli operatsion ishlash

Bug 'quvurini o'rnatishda poydevor balandligi va quvur qismini kesishda kümülatif xatolar muqarrar. Power Plant Spring Supports tomonidan taqdim etilgan balandlikni nozik sozlash diapazoni bu og'ishlarni o'zlashtiradi va qattiq bog'lanishning oldini oladi. Doimiy quvvatli kamon birliklari odatda vida yoki gidravlik yordamchi sozlash mexanizmlari bilan jihozlangan bo'lib, hatto katta diametrli og'ir yuk quvurlarida ham bir kishining ishlashini ta'minlaydi.

Uzoq muddatli ish paytida, dam olishga qarshi bahor dizayni va sirt ishlov berish (issiq galvanizatsiya yoki Dacromet qoplamasi) barqaror qo'llab-quvvatlash ko'rsatkichini saqlab qoladi. Chet eldagi ko'plab elektr stantsiyalari loyihalarida keyingi qo'llab-quvvatlash/ilmoq buyurtmalarining 70% dan ortig'i mavjud mijozlardan keladi. Ushbu yuqori takroriy xarid stavkasi bilvosita mahsulotimizning uzoq muddatli ishlashini tasdiqlaydi.

Odatda o'rnatish joylari va funktsiyalari

Qozon zonasida elektr stantsiyasining bahor tayanchlari magistral bug 'kanallarining vertikal va gorizontal qismlariga, superheater chiqish quvurlari va qayta isitish bug' quvurlariga o'rnatiladi. Ular yuqoriga qarab termal kengayishni o'zlashtiradi va sarlavhali ko'krak ulanishlarida ortiqcha kuchlanishni oldini oladi.

Turbina yaqinida, asosiy bug 'klapanlari va boshqaruv klapanlariga yaqin joylashgan yuqori haroratli bug 'quvurlari uchastkalaridagi prujinali tayanchlar/ilgichlar komponentlarning kuchlari va momentlarini kamaytiradi, bu esa milning tekisligini saqlashga yordam beradi. Besleme suvi va pasayish suv quvurlari past haroratlarda ishlayotgan bo'lsa-da, ular hali ham start-stop harorat farqlarini boshdan kechirmoqda. Elastik tayanchlar quvur liniyasining qiyaligini ushlab turadi va kavitatsiya xavfini kamaytiradi.

Ushbu ilovalarda tayanchlar / ilmoqlar ko'pincha damperlar, cheklovchi qavslar va boshqa komponentlar bilan birlashtirilib, to'liq quvur tizimini moslashuvchan cheklash yechimini hosil qiladi.

Loyihani texnik qo'llab-quvvatlash va mahsulotni qabul qilish

Tanlov bosqichidan boshlab bizning texnik guruhimiz quvurlar tizimining kuchlanish tahlili hisobotlarini oladi, har bir qo'llab-quvvatlash nuqtasi uchun dizayn yukini va joy almashishni hisoblab chiqadi, tegishli Elektr stansiyasi bahorini qo'llab-quvvatlash turlarini va bahor konstantalarini tavsiya qiladi va o'rnatish bo'yicha batafsil ko'rsatmalar beradi.

Fabrikamız bahor simini qayta tekshirishdan, issiqlik bilan ishlov berishdan keyin qattiqlik sinovidan tayyor mahsulotning qattiqligini tekshirishgacha to'liq sifat nazorati zanjirini saqlab turadi. Tegishli jarayon yozuvlari va material sifati hujjatlari ASME va Idoralar kabi standartlarga muvofiq etkazib berilishi mumkin. An'anaviy atom energetikasi orollari va boshqa yuqori talabli loyihalar uchun qo'shimcha qo'llab-quvvatlash funktsiyasi malakaviy test hisobotlari va kuzatuv hujjatlari taqdim etilishi mumkin.

Agar sizda bug 'quvurini qo'llab-quvvatlash talablari mavjud bo'lsa, iltimos, quvurlar sxemasi chizmalarini va kuchlanish ma'lumotlarini taqdim eting. Biz umumiy modellar ro'yxatidan ko'ra, maxsus Power Plant Spring Support konfiguratsiya yechimini yetkazib beramiz. Yangzhou Tianshun kompaniyasining 14 yillik quvur liniyasini qo'llab-quvvatlovchi tajribasi va butun dunyo bo'ylab 45 mamlakatdan loyiha ma'lumotlaridan foydalangan holda, biz bug 'tizimingiz xavfsizligini ta'minlash bilan birga umumiy xarid va o'rnatish xarajatlarini nazorat qilishda yordam bera olamiz.
