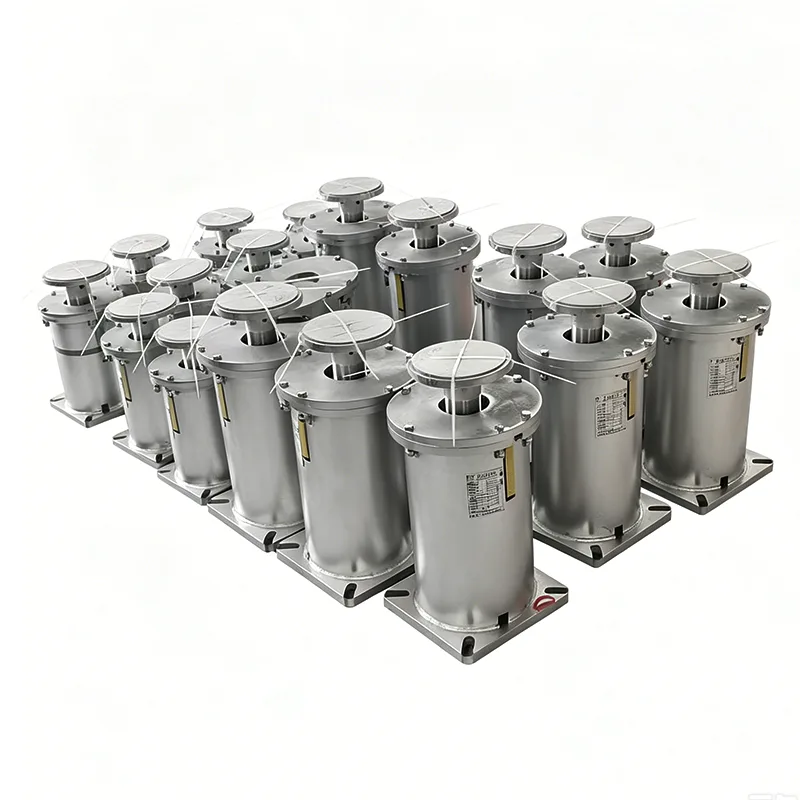

F tipidagi kamon ilgich

F tipidagi bahor ilgichi Yangzhou Tianshun quvur liniyasi tomonidan 14 yillik sanoat tajribasi asosida ishlab chiqilgan standart to'xtatilgan bahor tayanchi bo'lib, u global sanoat quvur liniyasi sohasida eng ko'p qo'llaniladigan bahor ilgich modellaridan biridir. 2012-yilda ishlab chiqarish boshlanganidan beri biz 2 milliondan ortiq turdagi F Spring Hangers ishlab chiqardik, 45 mamlakat va mintaqaga eksport qildik va butun dunyo bo'ylab 300 dan ortiq yirik sanoat loyihalariga xizmat ko'rsatdik. Ushbu model xalqaro miqyosda qabul qilingan standartlarga to'liq mos ravishda ishlab chiqilgan va yirik jahon ishlab chiqaruvchilarining bir xil modeldagi mahsulotlari bilan 100% almashinishga erishadi.

Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.

Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.

Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Dizayn asoslari va amaldagi standartlar

F tipidagi bahor ilgichi global ko'p qirrali va muvofiqligini ta'minlash uchun quyidagi xalqaro standartlarga muvofiq qat'iy ishlab chiqilgan va ishlab chiqarilgan:

▶  ANSI/HG 20644-1998 oʻzgaruvchan bahor tayanchlari va ilgichlar

▶  GB/T 17116.1-2018 Quvur tayanchlari va ilgichlar - 1-qism: Texnik xususiyatlar

▶  ASME B31.3 Texnologik quvurlar

▶  DIN 2545 quvur prujina ilgichlari

▶  API RP 551 quvur tayanchlari va ilgichlarni loyihalash va o‘rnatish

Barcha mahsulotlar ISO 9001: 2015 sifat menejmenti tizimi sertifikatidan o'tdi va so'rov bo'yicha Idoralar va API kabi uchinchi tomon sertifikatlash hujjatlari taqdim etilishi mumkin.

Strukturaviy tarkibi va ishlash printsipi

F tipidagi kamon ilgich yuqori ko'taruvchi tirgak orqali bino konstruktsiyasiga va pastki osma novda orqali quvur liniyasiga ulangan yuqori osma konstruksiya dizaynini qabul qiladi. Quvur liniyasi vertikal termal joy almashinuviga duchor bo'lganda, bahor mos ravishda kengayadi va qisqaradi, qo'llab-quvvatlovchi kuchni avtomatik ravishda moslashtiradi va kuchlanish kontsentratsiyasini oldini olish uchun quvur liniyasi yukini strukturaga bir xilda uzatadi.

Standart mahsulot quyidagi tarkibiy qismlardan iborat:

▶  Ustki korpus: Q345B po'lat plastinkasidan muhrlangan

▶  Silindrsimon spiral bahor: 60Si2MnA qotishma buloqli po'latdan ishlab chiqarilgan

▶  Yuklash ko‘rsatkichi plitasi: yuk va siljish shkalasi bilan aniq belgilangan

▶  Sozlash vinti: M16-M36 spetsifikatsiyalarida yukni joyida sozlash uchun mavjud

▶  Yuqori va pastki ulanish tirgaklari: yuqori mustahkamlik uchun zarb qilish orqali ishlab chiqariladi

▶  Mukofot gaykalari: Ikki gaykali bo'shashmaslik uchun dizayn

To'liq seriyali yuk va joy o'zgartirish xususiyatlari

Asosiy ishlash afzalliklari va o'lchangan ma'lumotlar

Yuqoridagi ma'lumotlar kompaniya laboratoriyasining 100% to'liq tekshirish yozuvlaridan olingan. Har bir mahsulot jo'natilishdan oldin qattiq yuk sinovidan va joy o'zgartirish kalibrlashidan o'tadi.

Amaldagi stsenariylar va o'rnatish usullari

F tipidagi kamon ilgich ko'pgina sanoat quvurlari tizimlarini to'xtatib turish uchun mos keladi, ayniqsa quyidagi stsenariylar uchun:

Elektr stantsiyalarida bug '-suv quvurlari tizimlari

Neft-kimyo sanoatida texnologik quvurlar

Shahar markaziy issiqlik quvurlari tarmoqlari

Tabiiy gaz uzatish quvurlari

Farmatsevtika va oziq-ovqat mahsulotlarini qayta ishlash quvurlari

Umumiy sanoat zavodi quvurlari

Ushbu model uchun uchta o'rnatish usuli mavjud:

Yagona tishli suspenziya: bitta quvur liniyasi uchun javob beradi

Ikki lug'atli suspenziya: og'ir yuk quvurlari uchun javob beradi

Parallel o'rnatish: O'ta og'ir yuk tashish quvurlari uchun javob beradi

Ishlab chiqarish jarayoni va sifat nazorati

Biz har bir F tipidagi bahor ilgichining barqaror sifatini ta'minlash uchun xom ashyodan tayyor mahsulotgacha bo'lgan to'liq jarayonni kuzatish tizimini o'rnatdik:

▶  Xom ashyo nazorati: Barcha po‘lat Baosteel va Angang kabi yetakchi po‘lat tegirmonlaridan olinadi. Materiallarning har bir partiyasi asl material sertifikati bilan birga keladi va spektral tahlil tekshiruvidan o'tadi.

▶  Bahor ishlab chiqarish: Germaniyadan import qilingan CNC kamon mashinalari yordamida o'ralgan va ichki stressni butunlay yo'q qilish uchun uchta issiqlik bilan ishlov berish jarayonidan o'tgan.

▶  Payvandlash jarayoni: karbonat angidrid gazidan himoyalangan payvandlashni qo‘llaydi. Barcha payvand choklari 100% vizual tekshiruvdan va namunalarni buzilmaydigan sinovdan o'tadi.

▶  Yuza ishlov berish: Qum bilan tozalashning uchta jarayoni → ruxga boy epoksi astar → umumiy qoplama qalinligi ≥120 mkm bo'lgan poliuretan ustki qoplamasi.

▶  Yakunlangan mahsulot tekshiruvi: Har bir mahsulot toʻliq yuklanish sinovidan oʻtadi va sifat sertifikatining toʻliq hujjatlari beriladi.

Yordamchi xizmatlar va yetkazib berish kafolati

▶  Tez yetkazib berish: Standart modellar mavjud va ularni 72 soat ichida jo‘natish mumkin.

▶  Tanlovni qo‘llab-quvvatlash: Bepul quvur liniyasi kuchlanish tahlili va qo‘llab-quvvatlash/ilmoq tanlash hisobi taqdim etiladi.

▶  Moslashtirish xizmati: Ulanish o‘lchamlari va sirtni tozalash usullari mijoz talablariga muvofiq sozlanishi mumkin.

▶  O'z joyida xizmat ko'rsatish: O'rnatish va ishga tushirish uchun professional muhandislar yuboriladi.

▶  Kafolat xizmati: kafolat muddati davomida nuqsonli mahsulotlarni bepul taʼmirlash yoki almashtirish bilan 12 oylik kafolat muddati.

F Type Spring Hanger haqida qo'shimcha texnik ma'lumot olish yoki kotirovkalarni olish uchun, iltimos, bizning savdo guruhimizga murojaat qiling.

Tez-tez so'raladigan savollar (FAQ)

Savol: F tipidagi kamon ilgichni boshqa ishlab chiqaruvchilarning bir xil namunadagi mahsulotlari bilan almashtirish mumkinmi?

Javob: Ha. Mahsulotlarimiz qat'iy ravishda xalqaro standartlarga muvofiq ishlab chiqilgan va ishlab chiqarilgan. O'rnatish o'lchamlari va ishlash parametrlari yirik global ishlab chiqaruvchilarning bir xil modeldagi mahsulotlariga to'liq mos keladi va foydalanish uchun to'g'ridan-to'g'ri almashtirilishi mumkin.

Savol: Ushbu mahsulotning maksimal ish harorati qanday?

Javob: Standart mahsulotlarning ish harorati oralig'i -20 ℃ dan + 450 ℃ gacha. 450 ℃ dan yuqori haroratli sharoitlarda biz yuqori haroratga chidamli bahor po'latidan foydalangan holda maxsus modellarni taqdim etishimiz mumkin.

Savol: Siz issiq daldırma galvanizli sirtni tozalashni ta'minlay olasizmi?

Javob: Ha. Standart bo'yoq qoplamasidan tashqari, biz turli xil korroziy muhitlarga moslashish uchun issiq daldırma galvanizatsiya va chang qoplamasi kabi turli sirt ishlov berish usullarini ham taqdim etamiz.
