Sanoat bahor ilgichi

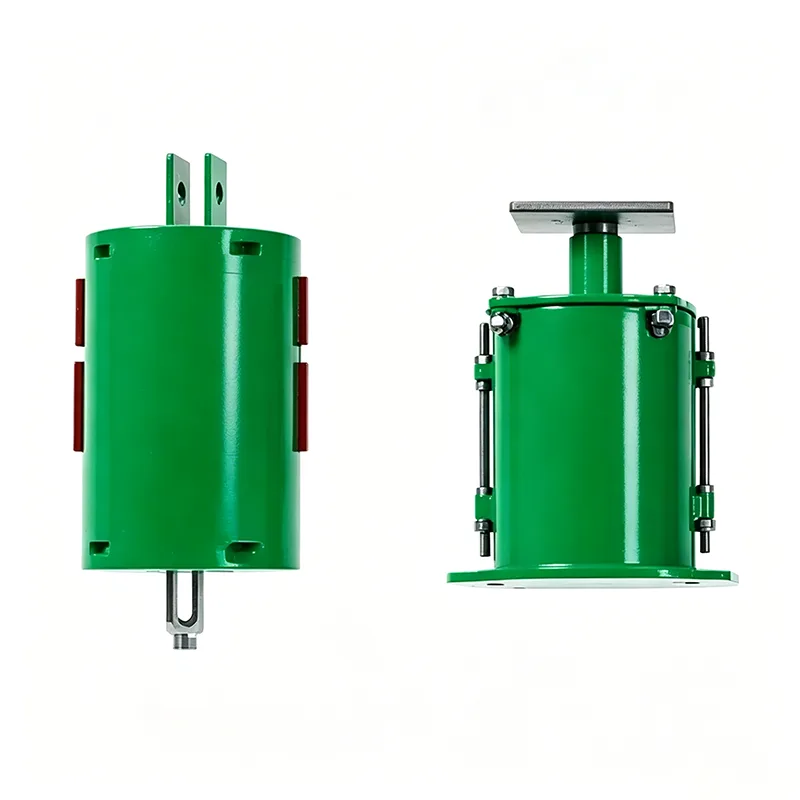

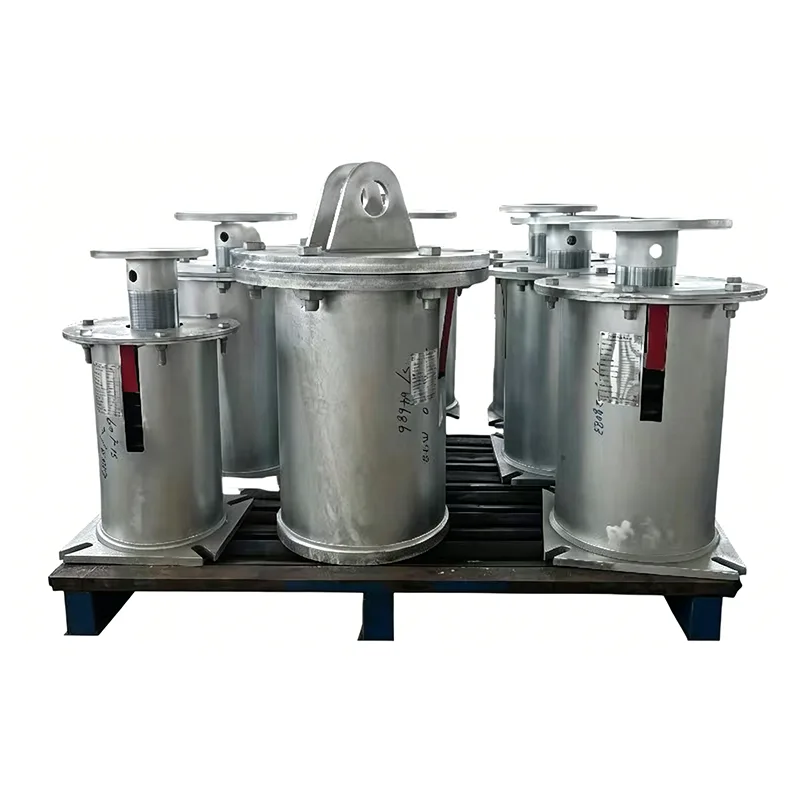

Industrial Spring Hanger - sanoat quvurlari tizimlari uchun maxsus qo'llab-quvvatlash moslamasi. U quvurlarning o'lik og'irligini ko'tarish, termal kengayish va qisqarish natijasida yuzaga keladigan siljishni qoplash va mexanik tebranishlarni izolyatsiya qilish uchun mo'ljallangan. 2012 yildan beri Yangzhou Tianshun Piping bunday mahsulotlarni AR-GE va ishlab chiqarishga e'tibor qaratdi. So'nggi 14 yil ichida biz butun dunyo bo'ylab yuqori standartli sanoat loyihalarida keng qo'llaniladigan 500 000 dan ortiq to'plamlarni ishlab chiqardik. Mahsulotlarimiz xalqaro standartlarga qat'iy muvofiq ishlab chiqariladi, turli xil ish sharoitlariga mos keladigan standart va moslashtirilgan echimlarni taqdim etadi.

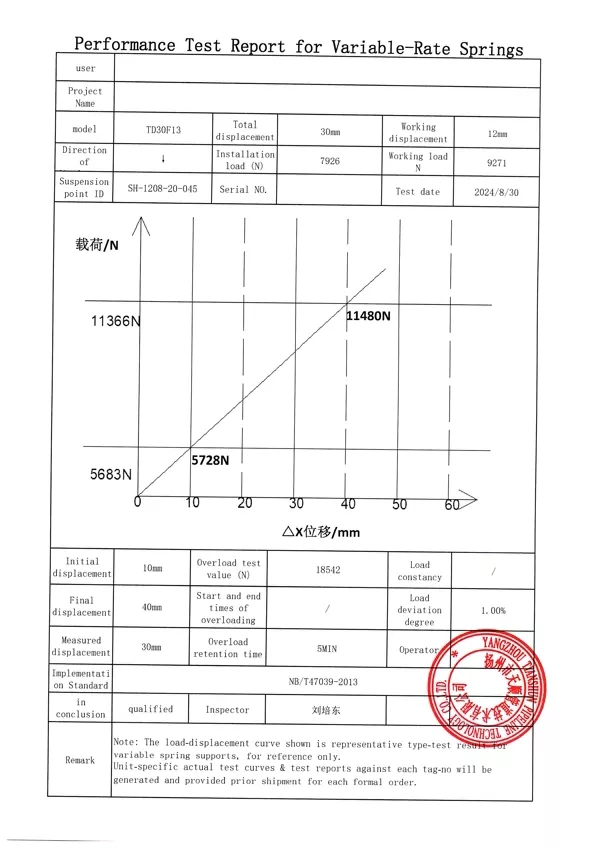

Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.

Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.

Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.

Ishlash printsipi

Buloqlarning elastik xususiyatlaridan foydalangan holda, Industrial Spring Hanger quvur liniyalari vertikal siljish hosil qilganda doimiy qo'llab-quvvatlovchi kuchni saqlab turadi. Haroratning o'zgarishi sababli quvur liniyalari kengayganida yoki qisqarganda, buloqlar mos ravishda cho'ziladi va siqiladi. Bu quvur liniyasi yuklarining qurilish konstruksiyalariga teng ravishda uzatilishini ta'minlaydi, quvurlarning yorilishi va qattiq cheklovlar tufayli yuzaga keladigan stress kontsentratsiyasidan kelib chiqadigan uskunaning shikastlanishining oldini oladi. Shu bilan birga, kamonlarning damping ta'siri nasoslar, kompressorlar va boshqa uskunalar tomonidan ishlab chiqarilgan tebranishlarni samarali ravishda yutadi va shovqin o'tkazuvchanligini pasaytiradi.

Mahsulotning texnik xususiyatlari

O'zgaruvchan kamon ilgichlar jadvali	Misol

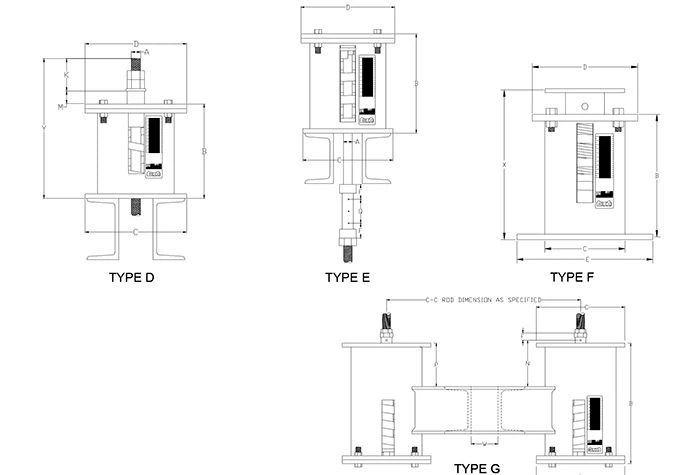

Ilmoq turi / konfiguratsiyasi	A, B, C, D, E, F, G turlari
Bahor hajmi / No.	0-son - 22-son
Sayohat oralig'i	30mm, 60mm, 90mm, 120mm 180 mm
Operatsion yuk	0,2 kN - 400 kN
O'rnatilgan yuk (sovuq yuk)	kN / kgf
Ishlash yuki (issiq yuk)	kN / kgf
Harakat yo'nalishi	Yuqoriga / pastga
O'zgaruvchanlik (%)	≤ 25% (standart)
Yuzaki ishlov berish	Issiq daldırma galv / bo'yalgan
Uy-joy materiali	Karbonli po'lat (Q235/Q355)

Asosiy xususiyatlar

▶  Yuklashning yuqori aniqligi: Har bir qurilma yetkazib berishdan oldin yuk kalibrlanadi, yuk xatosi ±5% ichida nazorat qilinadi.

▶  Ajoyib charchoqqa chidamlilik: Barcha buloqlar doimiy deformatsiya yoki sinishsiz 100 000 tsiklli charchoq sinovlaridan o‘tgan.

▶  Yuqori xavfsizlik omili: dizayndagi xavfsizlik koeffitsienti 1,5 dan kam emas, ekstremal ish sharoitida ishonchli ishlashni ta'minlaydi.

▶  Yuqori korroziyaga qarshi ishlash: issiq galvanizatsiya yoki epoksi ruxga boy qoplama bilan qoplangan, qirg‘oqbo‘yi hududlari va kimyoviy zavodlar kabi korroziy muhitlar uchun mos.

▶  Vizual monitoring: joyida oʻrnatish va ekspluatatsiyani tekshirish uchun aniq siljish tarozilari bilan jihozlangan.

Samaradorlikni taqqoslash

Taqqoslash elementlari	Bozordagi oddiy mahsulotlar	Tianshun sanoat bahor ilgichi
Bahor materiallari	Oddiy karbonli po'lat	60Si2MnA / 50CrVA kamonli po'lat
Issiqlik bilan ishlov berish jarayoni	Yagona söndürme	Uch bosqichli issiqlik bilan ishlov berish (Quenching + Temperleme + Stabilizatsiya bilan ishlov berish)
Yuk tolerantligi	±10% ~ ±15%	±5% ichida
Charchoq hayot	30 000 tsikl	100 000 dan ortiq tsikl
Yuzaki ishlov berish	Oddiy bo'yoq qoplamasi	Issiq galvanizatsiya / Epoksi ruxga boy primer + ustki qoplama
Tekshirish standarti	Namuna tekshiruvi	100% to'liq tekshirish

Ilova stsenariylari

Sanoat bahor ilgichi harorat o'zgarishi va tebranishlarga duchor bo'lgan barcha sanoat quvurlari tizimlariga qo'llaniladi. U quyidagi stsenariylarda juda yaxshi ishlaydi:

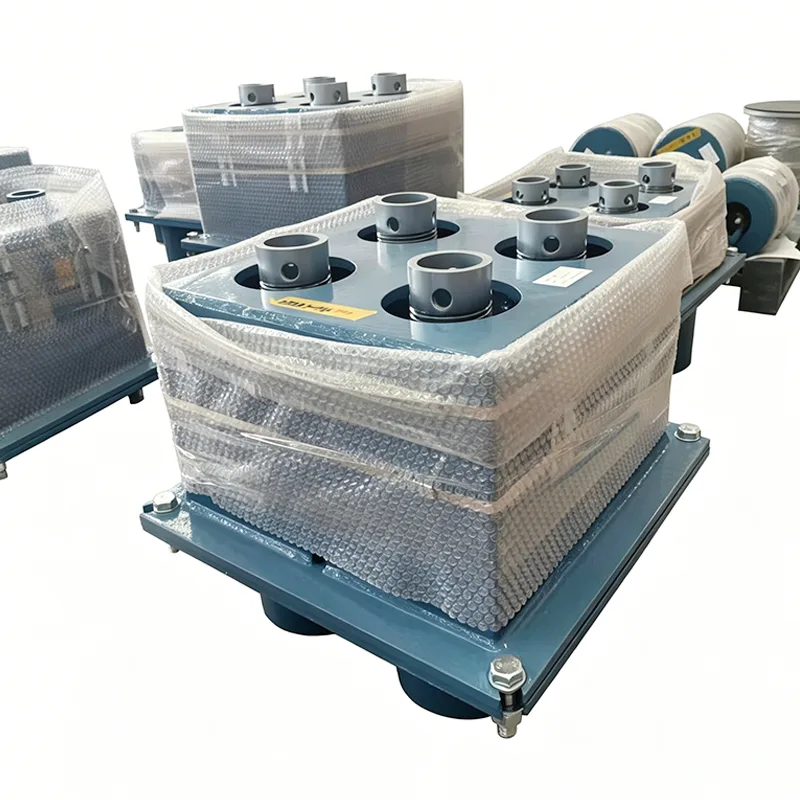

▶  Neftni qayta ishlash qurilmalari uchun yuqori haroratli va yuqori bosimli texnologik quvurlar

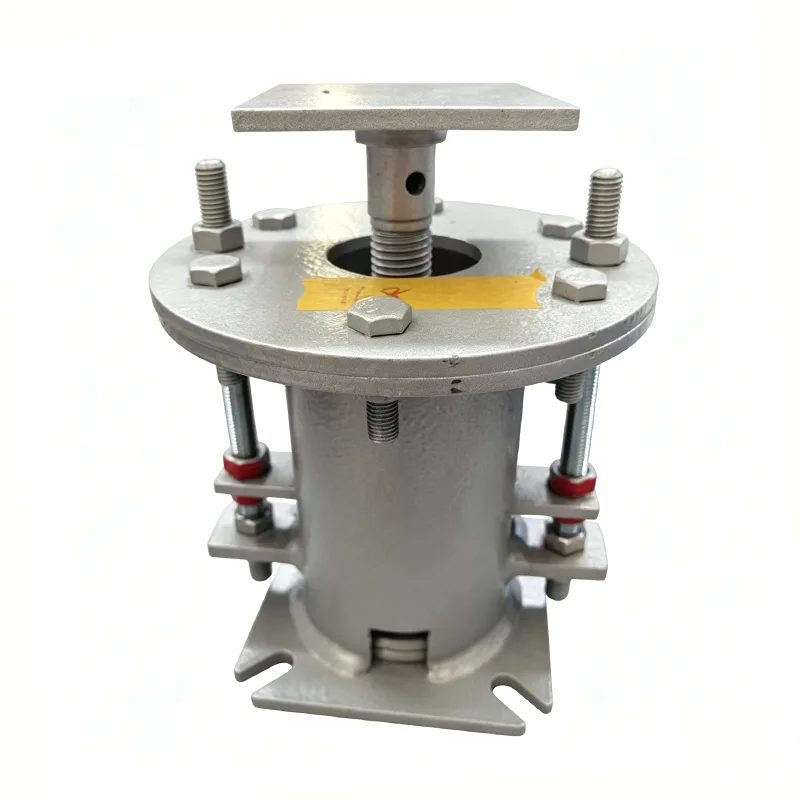

▶  Elektr stantsiyalarining asosiy bug 'quvurlari va ozuqa suv quvurlari

▶  LNG qabul qilish terminallari va gazlashtirish zavodlarida kriogen quvurlar

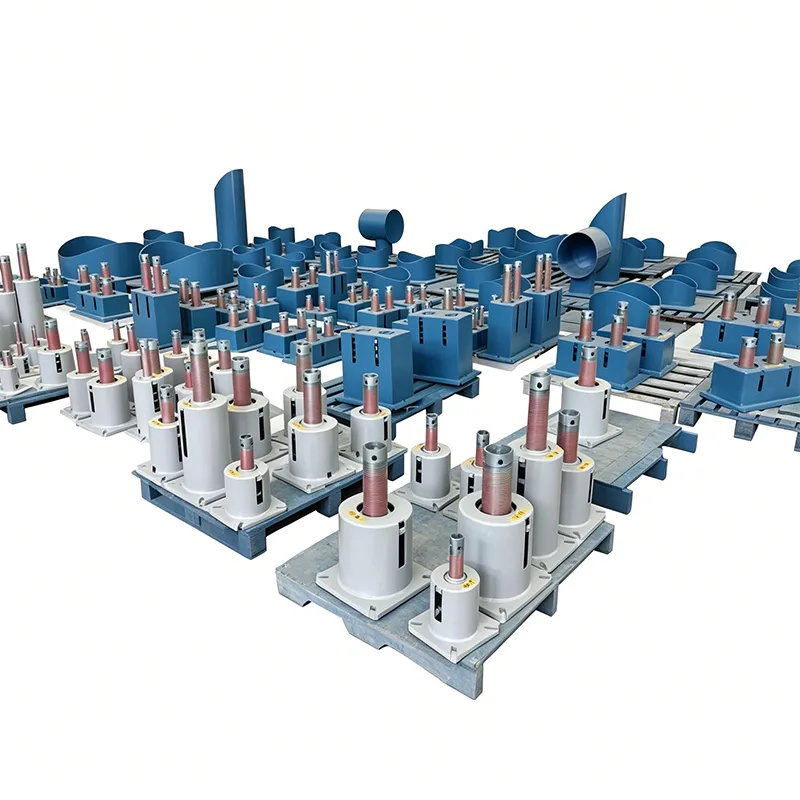

▶  Kimyo va farmatsevtika zavodlarida korroziv vositalarni tashuvchi quvurlar

▶  Shahar markaziy issiqlik tarmoqlarining magistral magistral quvurlari

▶  Temir va poʻlat metallurgiya zavodlarida gaz va kislorod quvurlari

Sifatni ta'minlash tizimi

Har bir mahsulot jo'natishdan oldin keng qamrovli ichki sinovdan o'tadi

Uy ichidagi test qoplamalari

O'lchovli va vizual tekshiruv, PMI (ijobiy materialni aniqlash), qattiqlik sinovi, MT/PT buzilmaydigan sinov (agar mavjud bo'lsa), yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazish va qoplama qalinligini o'lchash. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) taqdim etiladi.

Eslatma: Ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon sinovi emas

Uchinchi tomon tomonidan tasdiqlangan sinovlar yoki laboratoriya sinovlari ixtiyoriy, alohida kotirovka qilingan xizmat sifatida mavjud.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovi.

2. Payvandlash NDT

Magnit zarrachalar sinovi (MT), suyuqlik penetrant sinovi (PT), ultratovush sinovi (UT) va radiografik sinov (RT).

3. Bahor yukining ishlashini tekshirish

Yuk ko'chirish egri chiziqlarini o'z ichiga oladi.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizning afzalliklarimiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Mahsulotni yuklashning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan taqqoslanadi.

Bizni nima ajratib turadi

Faqat mahsulotning o'zini ta'minlaydigan standart mahalliy ishlab chiqaruvchilardan farqli o'laroq, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlaymiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohli tekshiruvlarni osonlashtiramiz va chet eldagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.

Yordamchi xizmatlar

▶  Bepul texnik tanlash xizmati: Biz quvur liniyasi parametrlari va haqiqiy ish sharoitlari asosida professional ilgich tanlash va hisoblashni taqdim etamiz.

▶  Moslashtirilgan dizayn: Maxsus yuk, joy oʻzgartirish yoki cheklangan oʻrnatish joyi talablari uchun nostandart dizayn.

▶  O'z joyida texnik yordam: O'rnatish va ishga tushirish uchun professional muhandislarni jo'natish mumkin.

▶  Uzoq muddatli ehtiyot qismlar yetkazib berish: Biz ehtiyot qismlarga boʻlgan talablarni tezkorlik bilan qoʻllab-quvvatlash uchun yaxshi jihozlangan ehtiyot qismlar omboriga egamiz.

Industrial Spring Hanger ning qo'shimcha texnik parametrlari yoki moslashtirilgan echimlari uchun batafsil hujjatlarni olish uchun savdo guruhimizga murojaat qiling.
