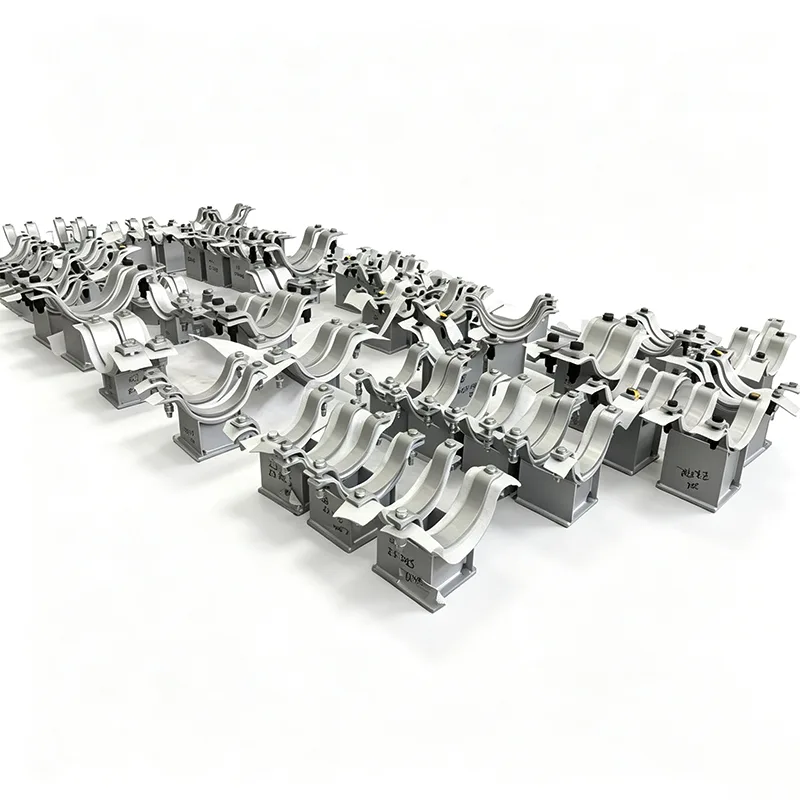

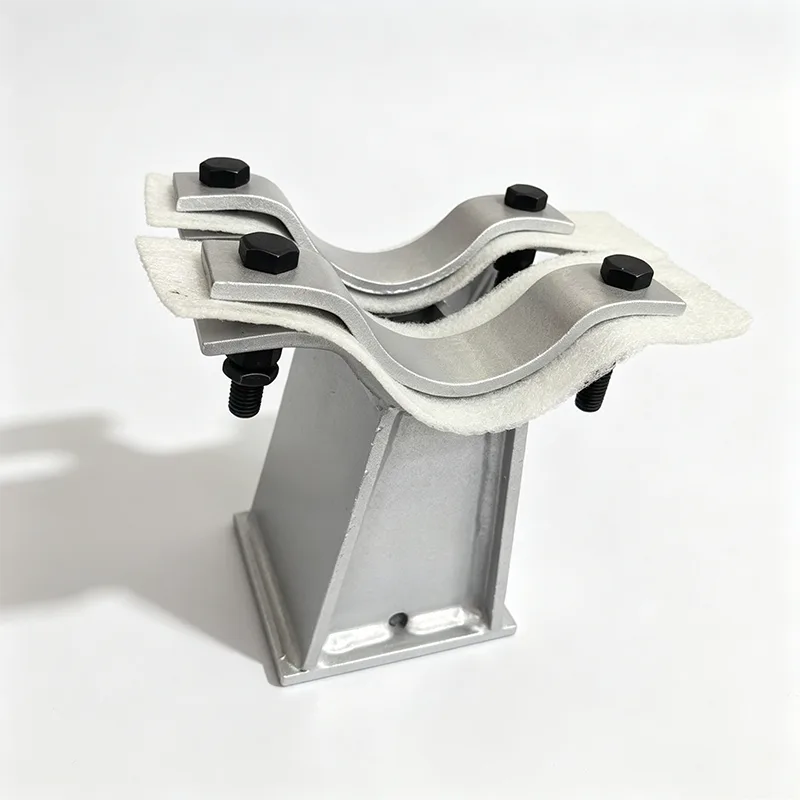

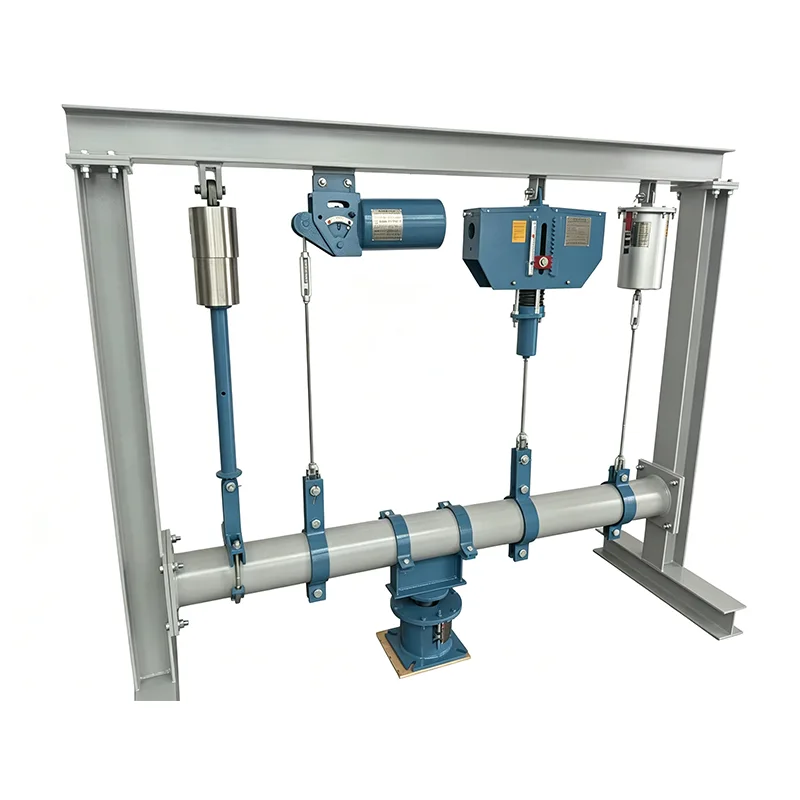

Chelik nurlar uchun galvanizli ikki quvurli qo'llab-quvvatlash

Har bir quvur yordami ekzotik qotishma bo'lishi shart emas. Ko'pgina sanoat sharoitlarida - quvur tokchalari, koridorlar, kompressor stansiyalari yoki tijorat qozonxonalari haqida o'ylab ko'ring - sizga tez kiradigan, yukni sirpanmasdan ushlab turadigan va ikki yomg'irli mavsumdan keyin zanglashni boshlamaydigan tayanch kerak. Po'lat nurlar uchun galvanizli ikki quvurli tayanchimiz aynan shu joyni egallaydi.

O'rnatish pudratchilaridan mavjud konstruktiv po'latni burg'ulash yoki payvandlash ularni sekinlashtirayotgani va korroziya o'choqlarini yaratayotganini qayta-qayta eshitganimizdan so'ng, biz ushbu tayanchlarni qurishni boshladik. 2012-yildan beri biz ushbu to‘g‘ridan-to‘g‘ri maydon kiritish asosida dizaynni takomillashtirdik, minglab birliklarni 45 dan ortiq mamlakatlardagi loyihalarga jo‘natdik.

Saytda ushbu qo'llab-quvvatlash nimadan farq qiladi

Payvandlash yo'q, burg'ulash yo'q - haqiqiy qisqichni o'rnatish

Po'lat nurlar uchun galvanizli ikki quvurli tayanch to'g'ridan-to'g'ri I-nur yoki H-nurning yuqori yoki pastki gardishiga mustahkam mexanik siqish mexanizmi yordamida biriktirish uchun mo'ljallangan. Odatda, bu nur profiliga qarab, qattiqlashtirilgan o'rnatilgan murvat yoki egar va U-murvat tartibiga ega bo'lgan bir juft yuqori quvvatli karbonli po'latdan yasalgan qisqich plitalarini o'z ichiga oladi. Qisqich nurning gardish kengligi va qalinligiga to'liq mos keladigan tarzda o'rnatiladi, shuning uchun ekipajingiz uni pastga aylantirganda, u termal yoki tebranish yuklari ostida siljimaydi. Hech qanday dala payvandlash nurning mavjud qoplamasi yoki yong'inga chidamliligiga zarar etkazmasligini anglatadi va hech qanday issiq ish sekinlashishiga yo'l qo'ymaydi.

Haqiqiy issiq galvanizatsiya, shunchaki sink purkagich emas

Har bir komponent - qo'sh quvur egarlari, qisqich plitalari, ulash tirgaklari va barcha jihozlar - avval ishlab chiqariladi, so'ngra ISO 1461 ga muvofiq issiq galvanizli vannaga to'liq botiriladi. Bizning standart bo'limlarimiz uchun (odatda 6 mm va undan ko'p) bu o'rtacha rux qoplamasi qalinligi 85 mikron yoki undan ko'p temir bo'lakli temir qatlamini beradi. ostida. Biz uni bo'yamaymiz va murvat momenti ostida parchalanib ketishi mumkin bo'lgan elektrolizlangan qoplamalarga tayanmaymiz. Galvanizatsiyadan so'ng, iplar tozalanadi va sayt xodimlari tishli bo'lmagan murvat bilan kurashmasligini kafolatlash uchun yig'ilishlar sinovdan o'tkaziladi.

Haqiqatan ham ishlaydigan ikki quvurli konfiguratsiya

"Ikki" qism, bitta qo'llab-quvvatlovchi to'sinli qisqich yonma-yon yoki yig'ilgan ikkita alohida quvur egarlarini olib yuradi. Egarlar sizning ikkita quvur diametriga mos keladigan tarzda profillangan - masalan, etkazib berish va qaytarish liniyalari uchun ko'pincha turli o'lchamlar - va izolyatsiyalash, kengaytirish harakati va kalitga kirish uchun etarli bo'shliqqa ega. Biz egar radiusini bosishdan ko'ra qayta ishlaymiz, bu esa izchil to'liq kontaktli rulman yuzasini beradi va yupqa devorli trubaning mahalliy ovalizatsiyasini oldini oladi. Issiqlik harakati tashvish tug'diradigan joyda, biz yanada murakkab kengaytirish tayanchlari kabi toymasin elementlar yoki PTFE yostiqchalarini birlashtira olamiz.

Materiallar va korroziya hikoyasi

Biz birlamchi konstruksiyani S235JR yoki S275JR konstruktiv uglerod po‘latidan (ASTM A36 yoki A572 Gr. 50 ga ekvivalent) quramiz, bu EN 10204 3.1 bo‘yicha to‘liq kuzatuvni ta’minlaydigan tegirmonlardan olinadi. Boltlash odatda 8,8-darajali uglerodli po'latdir, shuningdek, issiq galvanizli bo'lib, momentni tortish paytida cho'kishni oldini olish uchun iplar ustida mum yoki tutqichga qarshi qoplama bilan qoplangan.

Bizdan tez-tez so'raladigan nuqta: galvanizatsiya kimyoviy zavodda yoki qirg'oq yaqinida omon qoladimi? Issiq galvanizli qoplamalar ko'plab atmosfera muhitlarida, hatto o'rtacha agressiv sanoat sharoitida ham 30-50 yil hujjatlashtirilgan xizmat muddatiga ega. Biz har bir partiya uchun ichki magnit o'lchagichimizdan sink qoplamasining og'irligi sertifikati va qalinligi o'lchovlarini taqdim eta olamiz. Agar sizning muhitingiz yanada tajovuzkor bo'lsa, biz zanglamaydigan po'latdan yasalgan egarlarni yangilashni tavsiya qilishimiz mumkin, ammo bizning loyiha tajribamiz shuni ko'rsatadiki, ko'pincha konstruktiv po'latdan yasalgan kommunal quvurlar uchun galvaniz to'g'ri texnik tanlov va eng tejamkor hisoblanadi.

Yuklash va muhandislik yordami

Ikki quvurli tayanch oddiy ko'rinishga ega bo'lsa-da, nur qisqichidagi birlashtirilgan yuklar sezilarli bo'lishi mumkin. Biz har bir yig'ishni tekshiramiz:

Ikkala quvurning vertikal o'lik og'irligi, suv yoki mahsulot bilan to'la

Termal kengayish, shamol yoki kichik teshikli tebranishdan lateral surish

Boltning oldindan yuklanishi va ishqalanish koeffitsientiga asoslangan qisqichning sirpanish qarshiligi

Egar ustunlaridagi egilish kuchlanishi va to'sindagi mahalliy gardishning egilishi

Standart birliklar har bir quvur egari uchun 2 kN dan 60 kN gacha bo'lgan vertikal yuklarga mo'ljallangan, muhandislik buyurtmalari bo'yicha katta quvvatlar mumkin. Quvurdagi kuchlanish maʼlumotlarini bizga yuborganingizda, biz yuk koʻrsatkichlari jadvalini yoki loyiha uchun maxsus hisob varagʻini taqdim etamiz.

Ushbu qo'llab-quvvatlashlar o'z mablag'ini oladigan ilovalar

Ushbu galvanizli ikki tomonlama tayanchlar quyidagilarga kirganini ko'ramiz:

Kimyoviy zavodlar va neftni qayta ishlash zavodlarida yuzlab bir xil nurli tayanchlar kerak bo'lgan va o'rnatish tezligi to'g'ridan-to'g'ri loyiha jadvaliga ta'sir qiladigan er usti quvur tokchalari

Elektr stantsiyasining BOP (qurilish balansi) quvurlari - CW, yong'in suvi, asboblar havosi va konstruktiv po'lat bo'ylab o'tadigan boshqa kommunal liniyalar

Katta tijorat HVAC tizimlari, bu erda issiq galvanizatsiya toza, sanoat ko'rinishini ta'minlaydi, bu ko'pincha ochiq mexanik xonalarga mo'ljallangan.

Suv va oqava suvlarni tozalash inshootlari, bino ichida va tashqarisida, galvanizli tayanch namlik va vaqti-vaqti bilan kimyoviy bug'larni bo'yalganidan ancha yaxshi boshqaradi.

Har bir lot to'g'ri ekanligiga qanday ishonch hosil qilamiz

Bizning do'konimiz jarayoni quyidagilarni o'z ichiga oladi:

Payvandlash sifati va o'lchov aniqligi uchun barcha tayyorlangan qismlarni galvanizatsiyadan oldin tekshirish

Sertifikatlangan muassasalarda issiq galvanizatsiya, vannaning kimyosi va suvga cho'mish vaqti har bir lot uchun nazorat qilinadi

Galvanizatsiyadan keyingi tekshirish: bir xillikni vizual tekshirish, yalang'och dog'lar yoki ortiqcha qoralangan qo'shimchalar yo'qligi; sink qalinligi kalibrlangan raqamli o'lchagich bilan har bir qism uchun bir nechta nuqtada o'lchanadi

Bolt mosligi va egarning mos kelishini tekshirish uchun har bir partiyadan namunani sinovdan o'tkazish

Tranzit paytida rux ustida ishqalanishning oldini olish uchun himoya ajratilgan qadoqlash

Barcha QC yozuvlari tuziladi va materiallar sertifikatlari va muvofiqlik deklaratsiyasi bilan birga jo'natish bilan birga taqdim etiladi.

Moslashtirish standart amaliyotdir

Bizning tajribamizga ko'ra, ikkita quvurli tayanchlar juda kam sonli "javondan" buyurtma qilinadi. Mavjud izolyatsiyani tozalash uchun sizga biz to'ldirmagan nur gardish qalinligiga mos keladigan qisqich yoki bitta egar 6 ", ikkinchisi 2" yoki kengaytirilgan balandlik kerak bo'lishi mumkin. Bizning jamoamiz o'lchovli eskiz yoki nur va quvur jadvalini olishga va uni bir necha kun ichida ishlab chiqarilgan qismga aylantirishga odatlangan. Muhandislik tekshiruvi va chizmalarni o'zgartirish odatda yangi konfiguratsiya uchun 2-3 ish kunini oladi.

TSS

1. Galvanizatsiya issiq daldırma yoki elektrolizlanganmi va qoplama qanchalik qalin?

Biz faqat ISO 1461 standarti bo'yicha issiq daldırma galvanizatsiyasidan foydalanamiz. Ishlab chiqarilgandan so'ng, butun yig'ish eritilgan sinkga botiriladi va metallurgiya bilan bog'langan temir-sink qotishma qatlami hosil bo'ladi va sof sink bilan qoplangan. Bizning standart material qalinligimiz (≥6 mm) uchun siz o'rtacha qoplama qalinligi 85 mikron yoki undan yuqori bo'lishini kutishingiz mumkin. Bu elektrokaplamadan tubdan farq qiladigan jarayon bo'lib, u korroziyaga nisbatan kamroq qarshilik ko'rsatadigan nozik, sof kosmetik qatlamni qoplaydi. Biz har bir partiyada bir nechta nuqtada qoplama qalinligini o'lchaymiz va qiymatlarni tekshirish hisobotiga yozamiz.

2. Nur qisqichi yuk yoki tebranish ostida sirpanib ketmasligiga qanday ishonch hosil qilasiz?

Qisqich shunday yaratilganki, o'rnatilgan murvatlardagi ma'lum bir moment oldindan taxmin qilinadigan siqish kuchini hosil qiladi, biz uni konservativ ishqalanish koeffitsienti yordamida sirpanish qarshiligiga aylantiramiz (po'latdagi galvanizli po'lat uchun odatda 0,3). Bizning yuk jadvallarimiz nominal quvvatga erishish uchun zarur bo'lgan moment qiymatini belgilaydi va biz nurning haqiqiy qismlarida jismoniy yuk sinovi orqali qisqichning sirpanish qarshiligini tekshiramiz. Muhim ilovalar uchun biz moment jadvallarini taqdim etishimiz va muntazam texnik xizmat ko'rsatishning bir qismi sifatida davriy torquenni tavsiya qilishimiz mumkin.

3. Ushbu tayanch po'lat nurlarning qanday turlariga mos kelishi mumkin?

Bizning standart qisqich dizaynimiz Evropa IPE, HEA, HEB bo'limlari va Amerika keng gardishli (W) va S-shakllarga mos keladi. Biz gardish kengligi taxminan 100 mm dan 300 mm gacha va gardish qalinligi 30 mm gacha bo'lgan qisqich to'plamlarini zaxiralaymiz. Ushbu diapazondan tashqari, biz maxsus qisqich plitalarini ishlab chiqaramiz - shunchaki bizga nur bo'limini belgilashingizni yuboring va biz 2-3 ish kuni ichida qisqichni moslash uchun loyihalashtiramiz.

4. Ikki quvur turli diametrlarga ega bo'lishi mumkinmi va masofa qanday aniqlanadi?

Mutlaqo. Biz har bir egarni o'ziga xos tashqi diametriga mos keladigan tarzda ishlov beramiz, shuning uchun 6 dyuymli texnologik chiziq va 2 dyuymli asbob havo liniyasi bir xil tayanchni bo'lishishi mumkin. Egarning markazdan markazga oralig'i siz taqdim etgan o'lchamlar asosida ishlab chiqilgan bo'lib, izolyatsiya, issiqlik kengayishi va murvatga kirish uchun etarli bo'shliqni ta'minlaydi. Agar siz oraliqlar haqida ishonchingiz komil bo'lmasa, bizning muhandislarimiz siz taqdim etgan quvur xususiyatlariga asoslanib, minimal bo'shliqni taklif qilishadi.

5. Nurga mahkamlash uning bo'yog'iga yoki yong'inga chidamliligiga zarar yetkazadimi?

Qisqich mahalliy darajada yuqori aloqa bosimini ta'minlaydi, lekin yuk qisqich plitasining to'liq aloqa maydoniga tarqaladi. Biz odatda o'rnatishdan oldin nur qoplamasini to'liq quritishni tavsiya qilamiz. Yumshoq bo'yoqning kichik girintilari mumkin, ammo nurning strukturaviy yaxlitligini buzmaydi. Yong'inga chidamlilik uchun qisqich to'g'ridan-to'g'ri po'lat gardishda o'tirish uchun mo'ljallangan, shuning uchun har qanday yong'inga qarshi material tugatilishi yoki qisqich maydoni atrofida mahalliy ravishda tozalanishi kerak - bizning chizilgan yozuvlarimiz buni aniq ko'rsatib beradi.

6. Yuk ko'rsatkichlari hisob-kitoblarini yoki shunchaki katalog hajmini taqdim qilasizmi?

Biz ikkalasini ham qila olamiz. Bizning standart katalogimiz umumiy nur o'lchamlari va quvurlar kombinatsiyasi uchun konservativ reytinglarni beradi. Loyihaga xos konfiguratsiyalar uchun biz qisqichning sirpanish qarshiligini, murvatning kuchlanishini, egarning egilish kuchlanishini va to'sin gardishning mahalliy egilishini tekshirish uchun to'liq hisob-kitob qilamiz. Hisoblash varaqasi biz odatda EPC va maslahatchi muhandislarga taqdim etadigan hujjatlarning bir qismidir.

Maydondan amaliy eslatma

Yillar davomida biz katta quvur tokchalarida silliq o'rnatish va asabiylashtiruvchi o'rtasidagi farq ko'pincha qisqichning sozlanishiga bog'liqligini bilib oldik. Shuning uchun bizning nurli qisqichlarimiz tutqichli murvat tartibini o'z ichiga oladi - sizning montajchingiz tepada ishlayotganda nurdan hech narsa tushmaydi. Bu kichik tafsilot, lekin uni 500 ta qo'llab-quvvatlashga ko'paytirsangiz, u tejalgan mehnatda haqiqiy pulga aylanadi. Bu biz mahsulotga qayta tiklaydigan fikr-mulohaza.

Agar sizda nurli qism, ikkita quvur o'lchami va yuk bo'lsa, biz 24 soat ichida siz uchun taklif va kontseptsiya chizmasini tayyorlay olamiz. Shuningdek, Yangzhou zavodimizga tashrif buyurib, galvanizatsiya sifati va yig'ish jarayonini bevosita ko'rishingiz mumkin - biz muhandis qoplamaning qalinligi va mos kelishini ko'rgandan so'ng, qaror qabul qilish oson bo'lishini aniqladik.
