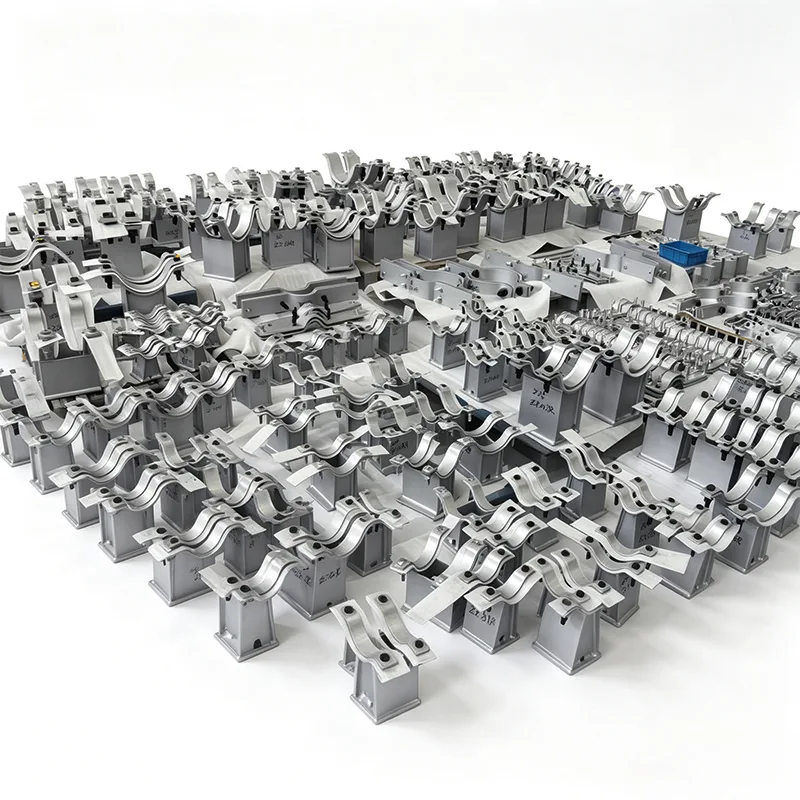

Zanglamaydigan po'latdan yasalgan stendli quvurlarni qo'llab-quvvatlaydi

Agar quvur tayanchi tuz bilan to'ldirilgan qirg'oq zavodida o'tirishi, agressiv kimyoviy yuvish bilan shug'ullanishi yoki steril ishlov berish liniyasida o'nlab yillar davomida texnik xizmat ko'rsatmasdan qolishi kerak bo'lsa, material tanlash hamma narsadir. Yangzhou Tianshunda biz 2012 yildan beri quvurlarni qo'llab-quvvatlash tizimlarini loyihalashtiramiz va etkazib beramiz va bizning zanglamaydigan po'latdan yasalgan egar quvurlari tayanchlarimiz aynan shu holatlar uchun qurilgan - standart uglerod po'lati shunchaki chidamaydi.

Biz etkazib beradigan har bir zanglamaydigan po'latdan yasalgan egar tayanchi 45 dan ortiq mamlakatlardagi EPC pudratchilari, texnik xizmat ko'rsatish muhandislari va loyiha egalarining 14 yillik to'g'ridan-to'g'ri fikr-mulohazalarini aks ettiradi. Biz nima ishlayotganini, nima erta ishdan chiqishini va qo'llab-quvvatlash quvuringizga tegishidan ancha oldin umumiy nosozlik nuqtalarini qanday aniqlashni bilib oldik.

Tianshun zanglamaydigan po'latdan yasalgan egar bilan nima olasiz

Siz kuzatishingiz mumkin bo'lgan moddiy yaxlitlik

Biz 304 (UNS S30400) yoki 316L (UNS S31603) zanglamaydigan po'latdan yasalgan novdalar va shtrixli qismlardan egar korpuslari va tayanch qismlarini ishlov beramiz - quyma ekvivalentlari emas. Materialning har bir issiqligi EN 10204 3.1 tegirmon sinov sertifikati bilan keladi va biz xom ashyoni qabul qilishdan yakuniy tekshirishgacha to'liq kuzatilishini saqlaymiz. Kengaytirilgan chuqurlikka chidamliligini talab qiladigan loyihalar uchun so'rov bo'yicha dupleks 2205 yoki super-astenitik navlar mavjud.

Faqat egilgan plastinka emas, balki muhandislik shakli

Egar radiusi quvuringizning haqiqiy tashqi diametriga mos keladigan aniq ishlov beriladi, odatda 1 "NB dan 48" NB gacha va undan kattaroq. Bu umumiy V shaklidagi tayanchlar bilan yuzaga kelishi mumkin bo'lgan nuqta yukini yo'q qiladi. Issiq liniyalarda biz ko'pincha egar kengligini kengaytiramiz va past ishqalanishli PTFE yoki grafit slayd plitalarini to'g'ridan-to'g'ri dizaynga kiritamiz - shuning uchun tayanch quvuringizning issiqlik harakati bilan ishlaydi, unga qarshi emas.

O'rnatishni oldindan aytish mumkin bo'lgan stend dizayni

Stendning o'zi - egarni konstruktiv po'latga bog'laydigan vertikal post - belgilangan balandlikda yoki sozlanishi konfiguratsiyalarda mavjud. Ruxsat etilgan tirgaklar odatda zanglamaydigan po'latdan yasalgan kanal, H-nur yoki trubaning bitta payvandlangan ishlab chiqarilishi bo'lib, egar tagida to'liq penetratsion chok bilan. Sozlanishi mumkin bo'lgan dizaynlar tishli novda va qulflash gaykalarini o'z ichiga oladi, bu esa kesish yoki qayta payvandlashsiz issiq tekislash paytida aniq balandlikni sozlash imkonini beradi.

Barcha yuk ko'taruvchi payvandlar sertifikatlangan payvandchilar tomonidan ASME IX bo'limi bo'yicha malakali protseduralar bo'yicha amalga oshiriladi, kerak bo'lganda payvandlash xaritalari va NDE (PT yoki RT) mavjud. Payvandlashdan so'ng sirt qoplamasi standart tuzlangan va to'liq korroziyaga chidamliligini tiklash uchun passivlanadi.

Yuklarni tashish qanday amalga oshiriladi

Biz shunchaki "zanglamaydigan po'lat kuchli" deb o'ylamaymiz. Bizning ichki muhandislarimiz vertikal o'lik og'irlik, termal kengayish kuchi, vaqti-vaqti bilan shamol yoki seysmik yuklar va yo'nalish o'zgarganda yuzaga kelishi mumkin bo'lgan har qanday ko'tarilish kombinatsiyasini tekshiradi. Agar loyihangizda maxsus dizayn kodlari bo'lsa (ASME B31.1, B31.3, EN 13480 va boshqalar), biz mos keladigan stress tahlili va yuk ma'lumotlarini taqdim eta olamiz. Biz bir necha yuz Nyutondan 300 kN gacha bo'lgan vertikal yuklarga mo'ljallangan tayanchlarni jo'natdik.

Ushbu qo'llab-quvvatlashlarni xizmatda qaerda ko'rasiz

Yillar davomida bizning zanglamaydigan po'latdan yasalgan egar quvurlari tayanchlari nosozliklar mumkin bo'lmagan joylarga kirib bordi:

LNG regasifikatsiya terminallari - doimiy tuz purkagich bilan ochiq dengiz muhitida 316L egarlar.

Farmatsevtika WFI (in'ektsiya uchun suv) halqalari - 304 zanglamaydigan po'latdan yasalgan to'liq hujjatlar to'plami va elektropolislangan tugatish opsiyalari.

Ovqatlanish mumkin bo'lgan yog 'va ichimliklar zavodlari - gigienik profillar, minimal yoriqlar va kerak bo'lganda FDAga mos keladigan qistirma materiallari bilan ishlab chiqilgan tayanchlar.

Kimyoviy ishlov berish va gidroksidi saqlash - xlorid stress korroziyaga qarshi yorilish qarshiligi uchun maxsus tanlangan navlar.

Dengiz platformasining tepalari - konstruktiv joylashuvdan so'ng qayta tartibga solish imkonini beruvchi sozlanishi tirgaklar, uchinchi tomonning to'liq tekshiruvi bilan 316L da.

Sifat haqiqiy ekanligiga qanday ishonch hosil qilamiz

Har bir tayanchli egar to'plami chiqarilishidan oldin bizning ichki sinov laboratoriyamizdan o'tadi:

Kelishilgan ishlab chiqarish chizmalariga nisbatan o'lchamlarni tekshirish

Zanglamaydigan qismlarda sinfni tasdiqlash uchun PMI (musbat material identifikatsiyasi).

Kritik choklarda bo'yoq penetranti yoki radiografik tekshiruv (mijozning spetsifikatsiyasi bo'yicha)

Yangi yoki juda moslashtirilgan dizaynlar uchun so'rov bo'yicha testlarni yuklang

Fabrikamız ISO 9001: 2015 sertifikatiga ega va biz ishlab chiqarish va yakuniy tekshirish vaqtida SGS, Bureau Veritas, TÜV uchinchi tomon inspektorlari va mijozlar vakillari bilan ishlashga odatlanganmiz.

Moslashtirish - bu to'lov emas, balki norma

Juda kam loyihalar uchun "katalog" zanglamas po'latdan yasalgan stendli egar kerak. Ko'pchilik sozlashlarni talab qiladi - turli xil taglik plitasining o'lchamlari, maxsus murvat teshiklari naqshlari, izolyatsiyani tozalash uchun kengaytirilgan balandlik, egarning o'rash burchagi, o'rnatilgan qo'llanmalar yoki ushlab turuvchi qisqichlar. Juda soz. Biz ishlab chiqarish ish jarayonini kichik partiyalar, buyurtma asosida ishlab chiqilgan buyurtmalar asosida qurdik. Bizga quvur ma'lumotlar varag'ini, konstruktiv po'lat balandligini yoki oddiy eskizni yuboring va bizning muhandislarimiz 2-3 ish kuni ichida taklif chizmasini qaytaradilar.

Takroriy quvurli raf talablari bo'lgan loyihalar uchun biz to'liq qo'llab-quvvatlash jadvalini oldindan ishlab chiqishimiz, optimallashtirish imkoniyatlarini aniqlashimiz va kodga muvofiqlikni buzmasdan jami o'rnatilgan xarajatlarni kamaytirishimiz mumkin.

Ishonchlilik bo'yicha yakuniy eslatma

Zanglamaydigan po'lat quvurlarni qo'llab-quvvatlash buyurtmalarimizning aksariyati bizdan allaqachon karbonli po'latdan yasalgan tayanchlarni o'rnatgan va zanglamaydigan po'latdan yasalgan yangilanish uchun qaytib kelgan mijozlardan keladi. Agar sizda "barcha namlangan va tashqi qo'llab-quvvatlovchi komponentlar korroziyaga chidamli bo'lishini" talab qiladigan quvur spetsifikatsiyasiga ega bo'lsangiz, biz tirgak egari tizimning bir qismi ekanligini tushunamiz - bu o'ylangan narsa emas. Biz uni shunday quramiz, uni shunday tekshiramiz va uni shunday hujjatlashtiramiz.

Iqtibos yoki tezkor texnik ko'rib chiqish kerakmi?

Quvur o'lchamingiz, talab qilinadigan balandlik va yuklanish shartlari bilan [email / phone] orqali muhandislik guruhimizga murojaat qiling. Odatda standart so‘rovlar uchun 24 soatdan kamroq vaqt ichida to‘liq taklifga ega bo‘lasiz. Shuningdek, biz Yangzhoudagi zavodga tashrif buyurishdan mamnunmiz - zanglamaydigan egarlarning plastinkadan yakuniy yig'ilishgacha qanday o'tishini ko'rish haqiqiy ishlab chiqarish nazorati farqini tushunishning eng yaxshi usuli hisoblanadi.

TSS

1. Tayanch egarlari uchun zanglamaydigan po'latdan qanday navlarni taklif qilasiz va men haqiqatan ham 316L olganimni qanday bilsam bo'ladi?

Bizning standart zaxiramiz 304 (UNS S30400) va 316L (UNS S31603) plastinka va barni o'z ichiga oladi. Xloridli yoki offshor muhitlar uchun molibden miqdori tufayli 316L ni tavsiya qilamiz, bu esa chuqurlikka chidamliligini sezilarli darajada yaxshilaydi. Biz olgan har bir materialning issiqligi EN 10204 3.1 tegirmon sinov sertifikati bilan birga keladi va har qanday kesish yoki payvandlash boshlanishidan oldin bizning laboratoriyamiz zanglamaydigan sinflarda qo'lda XRF yordamida PMI (ijobiy materialni aniqlash) ni amalga oshiradi. Siz PMI hisobotining nusxasini yakuniy hujjatlar to'plamida olasiz - hech qanday taxmin yo'q, "menga ishoning".

2. Nostandart quvur OD yoki izolyatsiya qalinligiga mos keladigan egar ishlab chiqara olasizmi?

Ha, bu biz uchun odatiy hol. Siz trubaning haqiqiy tashqi diametrini (va agar egar izolyatsiya qilingan trubaga o'tirsa, izolyatsiya OD) bilan ta'minlaysiz va biz egar radiusini aynan shu o'lchamga moslash uchun ishlov beramiz. Bu "yaqin ko'rinadigan" egilgan plastinka emas - kontakt yuzasi belgilangan radiusga frezalanadi, odatda yuk va lateral cheklov talablariga qarab 120 ° dan 180 ° gacha bo'lgan o'rash burchagi bilan. Bundan tashqari, biz hech qanday dala kesilmasdan izolyatsiya va qoplamani tozalash uchun egar balandligini kengaytirishimiz mumkin.

3. Maxsus stanchion birikmalari uchun yuk ko'rsatkichlari va kuchlanish hisoblarini taqdim qilasizmi?

Mutlaqo. Bizning muhandislik guruhimiz muntazam ravishda ASME B31.1, B31.3 yoki loyihangiz tanlagan kod bo'yicha vertikal yuk, gorizontal tortish va kombinatsiyalangan stress tekshiruvlarini amalga oshiradi. Biz tayanch ustunining burilish tekshiruvi, taglik plitasining rulman kuchlanishi, payvand choki kuchi va murvat tarangligi/kesishini ko'rsatadigan hisob varag'ini taqdim etamiz. Agar loyihangiz mustaqil tekshirishni talab qilsa, bizda siz tayinlagan uchinchi tomon muhandisi bilan ishlashda hech qanday muammo yo'q.

4. Zanglamaydigan po'latdan yasalgan tayanchlar uchun qanday payvandlash va tekshirish standartlariga amal qilasiz?

Zanglamaydigan tayanch egarlaridagi barcha yuk ko'taruvchi payvandlar ASME IX bo'limiga muvofiq WPS bo'yicha malakali payvandchilar tomonidan amalga oshiriladi. Egar va tayanch o'rtasidagi odatiy bo'g'in - bu to'liq penetratsion yivli payvand, oyoq barmoqida silliq. Sizning spetsifikatsiyangizga qarab, biz tanqidiy choklarda bo'yoq penetratsiyasini (PT) yoki rentgenografiyani (RT) bajaramiz. Payvandlashdan so'ng, har bir zanglamaydigan birikma tuzlanadi va issiqlik rangini olib tashlash va passiv xrom oksidi qatlamini tiklash uchun passivlanadi. Siz farqni ko'rishingiz mumkin: payvandlash zonasi atrofida ko'k rangsiz bir xil, kumush rangli sirt.

5. Sozlanishi balandlikdagi tayanchni olsam bo'ladimi va balandlikni sozlash qanchalik aniq?

Ha, biz issiq tekislash paytida aniq balandlik sozlamalari zarur bo'lgan yoki konstruktiv po'latdan balandliklar o'zgarishi mumkin bo'lgan joylarda keng qo'llaniladigan, qulflangan gaykali tartibga ega tishli sozlanishi tayanchlarni taklif qilamiz. Odatda sozlash diapazoni ± 25 mm, nozik ip esa 1-2 mm vertikal aniqlikka imkon beradi. O'rnatgandan so'ng, qulflangan gayka mahkamlanadi va ish paytida harakatlanishni oldini olish uchun payvandlanadi. To'liq yuk yo'li mexanik (ipni kesish) va biz novdani shunga mos ravishda o'lchaymiz - yukni ko'tarish uchun payvand chokiga tayanmaymiz.

6. Zanglamas po'latdan yasalgan tayanchlaringiz gigienik yoki yuvish muhitiga (oziq-ovqat, farmatsevtika) mos keladimi?

Ha, va biz ushbu ilovalar uchun ko'plab partiyalarni yetkazib berdik. Gigienik talablar uchun biz iloji boricha tekis gorizontal yuzalar va yoriqlarni yo'q qilamiz va montajni minimal Ra 0,8 mkm (32 mikron) sirt pürüzlülüğünde tugatamiz yoki belgilangan bo'lsa, elektropolizlangan. Shuningdek, biz iplarda FDA talablariga javob beradigan tutqichga qarshi birikmalardan foydalanamiz va barcha asboblar va ish yuzalarini zanglamaydigan po'latga bag'ishlagan holda ferritik ifloslanishdan qochamiz. Hujjatlar to'plami sirt pürüzlülüğü hisobotlarini va batafsil tozalash sertifikatlarini o'z ichiga olishi mumkin.

7. Buyurtma bilan qanday hujjatlarni olaman?

Standart jo'natma quyidagilarni o'z ichiga oladi:

Haqiqiy va chizilgan o'lchamlarni ko'rsatadigan to'liq o'lchovli tekshiruv hisoboti

EN 10204 3.1 Barcha zanglamaydigan qismlar uchun material sertifikatlari

PMI hisoboti (qotishma tekshirish uchun)

Payvandlash xaritasi va NDE hisobotlari (kerak bo'lganda PT/RT)

Tuzlash va passivatsiya sertifikati

Muvofiqlik deklaratsiyasi va issiqlik raqamlari bilan qadoqlash ro'yxati

Shuningdek, biz sizning loyihangizning maxsus formati bo'yicha tuzilgan ma'lumotlar kitoblarini taqdim etishimiz mumkin. Zanglamaydigan po'latdan yasalgan qo'llab-quvvatlash buyurtmalarimizning qariyb 80 foizi endi hech bo'lmaganda asosiy MDR (ishlab chiqaruvchining ma'lumotlar yozuvi) ni o'z ichiga oladi.

8. Maxsus zanglamaydigan po'latdan yasalgan stendli egarlar partiyasi uchun haqiqiy yetkazib berish muddati qancha?

Maxsus o'lchamli va standart 304/316L materialga ega 5 dan 50 donagacha bo'lgan miqdorlar uchun bizning namunaviy yetkazib berish muddati chizma tasdiqlanganidan keyin 20-30 ish kunini tashkil qiladi. Kattaroq buyurtmalar yoki dupleks zanglamaydigan po'latni talab qiladiganlar 35-45 kungacha cho'zilishi mumkin. Agar siz muhim vaqt jadvalida bo'lsangiz, biz tezlashtirishni muhokama qilishimiz mumkin - ko'pincha materialni zaxiralash va smenalarni almashtirish orqali biz 5-7 ish kuniga qisqartirishimiz mumkin, ammo biz payvand choki sifati yoki tekshirish bosqichlarini buzmasdan amalga oshirish mumkin bo'lgan narsalar haqida doimo shaffof bo'lamiz.
