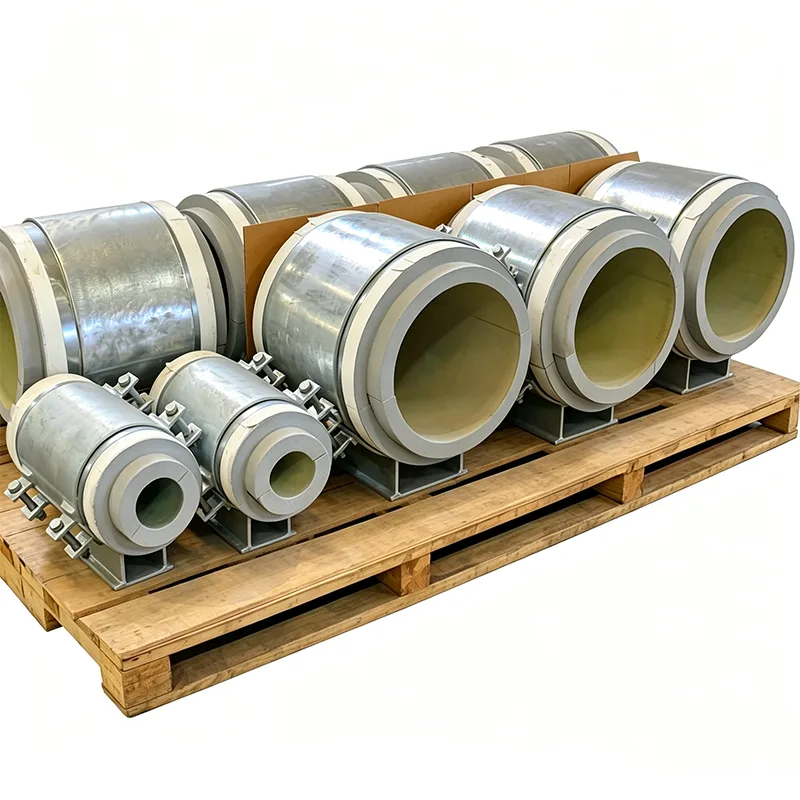

Kriogen xizmat uchun quvurlarni qo'llab-quvvatlash

Kriogen quvur tizimlarida qo'llab-quvvatlash dizaynidagi kichik xatolik ham mo'rt sinishlarga, haddan tashqari issiqlikning oshishiga yoki ulangan uskunaga xavfli yuklashga olib kelishi mumkin. Yangzhou Tianshunda biz 2012 yildan beri suyultirilgan gazni suyultiruvchi poyezdlar, etilen saqlash terminallari va havo ajratish qurilmalari uchun quvur tayanchlarini ishlab chiqamiz. Biz tushunamizki, bu xizmatdagi tayanch shunchaki po‘lat bo‘lagi emas, balki sovuq qisqarishga bardosh berishi, izolyatsiyaning yaxlitligini va mustahkamligini saqlab turishi kerak bo‘lgan ehtiyotkorlik bilan hisoblangan yig‘ilishdir.

Xavfsizlikni birinchi o'ringa qo'yadigan material tanlash

Kriogenik xizmat ko'rsatish uchun barcha quvurlarni qo'llab-quvvatlashimiz eng past ish haroratida mustahkamlikni saqlaydigan materiallardan ishlab chiqariladi. Metall yuk yo'li uchun biz odatda ASTM A320 L7 murvatini, qisqich korpuslari uchun 304L yoki 316L zanglamaydigan po'latdan va dizayn shartlari ruxsat etilgan joylarda past haroratli karbonli po'latdan (A350 LF2) foydalanamiz. Har bir materialning isishi dizayndagi minimal haroratda zarba sinovidan o'tkaziladi - Charpy V-notch qiymatlari faqat so'rov bo'yicha emas, balki hujjatlar to'plamida standart sifatida taqdim etiladi.

Sovuq qisqarish va yukni o'zgartirish uchun ishlab chiqilgan

30 metrli LNG trubkasi atrof-muhitdan -162 ° C gacha soviganida, u 50 mm dan ortiq qisqarishi mumkin. Bizning qo'llab-quvvatlash moslamalarimiz ikkilamchi stresslarni keltirib chiqarmasdan, bu harakatga ruxsat berish uchun tuzilgan. Biz taklif qilamiz:

PTFE yoki grafit bilan singdirilgan yostiqli sirtlari bo'lgan kriogen slayd plitalari, qo'llab-quvvatlovchi po'latga sovuq o'tishni oldini oladigan yuk ko'taruvchi izolyatsiya blokiga bog'langan.

O'rnatish vaqtida taxminlarni bartaraf etadigan, termal qisqarishni qoplaydigan oldindan o'rnatilgan sovuq poyabzal.

Doimiy bahor tayanchlari to'liq sovuq harakat oralig'ida nolga yaqin yuk o'zgarishini ta'minlash uchun sozlangan, kriogen nasoslar va kompressorlarda ko'krakning ortiqcha yuklanishini oldini oladi.

Muz va kondensatsiyani oldini oluvchi izolyatsiya integratsiyasi

Yoriq bug 'to'sig'i yoki tayanchdagi sovuq nuqta muz hosil bo'lishiga, CUI (izolyatsiya ostidagi korroziya) va energiya yo'qotilishiga olib kelishi mumkin. Bizning qo'llab-quvvatlovchilarimiz PIR (poliizosiyanurat) va uyali shisha izolyatsiyalash tizimlari bilan integratsiya qilish uchun mo'ljallangan. Yuk ko'taruvchi izolyatsiyalash qismi quvur poyafzal va konstruktiv tayanch o'rtasida to'liq qoplangan bo'lib, doimiy bug 'to'siqni yo'li bilan. Biz, shuningdek, quvur liniyasi pudratchining qalinligi va qoplama detallariga mos keladigan ikkilamchi izolyatsiyani oldindan kesib olishimiz mumkin.

To'liq kuzatuv uchun sinov va hujjatlar

Har qanday mahsulot bizning korxonamizni tark etishidan oldin, u to'liq ichki sinov dasturini tugatadi

To'liq ichki sinov dasturi jo'natilishdan oldin har bir mahsulot tomonidan to'ldiriladi. O'lchovli va vizual tekshirish, PMI (ijobiy material identifikatsiyasi), qattiqlik sinovi, qo'llanilganda MT/PT buzilmaydigan sinov, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazish va qoplama qalinligini o'lchash ushbu dasturning bir qismidir. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovlari hisobotlari (MTR) taqdim etiladi.

Iltimos, diqqat qiling: uy ichidagi test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon testlariga teng emas

Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi zarur bo'lsa, u alohida ixtiyoriy xizmat sifatida taqdim etiladi.

Alohida kotirovka qilingan ixtiyoriy uchinchi tomon tekshiruv xizmatlari

1. Materiallarni tekshirish

Ushbu turkumda mavjud bo'lgan xizmatlarga kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovi kiradi.

2. Payvandlash NDT

Taklif etilgan usullar: Magnit zarrachalar sinovi (MT), Suyuq penetrant sinovi (PT), Ultrasonik sinov (UT) va Radiografik sinov (RT).

3. Bahor yukining ishlashini tekshirish

Yuk ko'chirish egri chiziqlari ushbu sinovning bir qismidir.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Nima uchun biz ajralib turamiz

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bizning mezonimiz sifatida

Bizning yuklanishning aniqligi, sinov standartlari va hujjat tizimlari LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimi bilan o'lchanadi.

Standart mahalliy yetkazib beruvchi modelidan tashqari

Standart mahalliy ishlab chiqaruvchi faqat mahsulotni etkazib bergan bo'lsa, biz har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini o'z ichiga olamiz. Bundan tashqari, biz uchinchi tomon SGS sinovlari va guvohli tekshiruvlar bilan yordam beramiz va chet eldagi loyihalar uchun PE/CPE muhandisi hujjatlarini ko'rib chiqishni qo'llab-quvvatlaymiz.

Ilovalar

LNG qabul qilish terminallari va eng yuqori soqol olish zavodlari

Etilen, propilen va suyuq ammiakni saqlash va qayta ishlash

Sanoat gaz inshootlari (LOX, LIN, LAR)

Kriogen quvurlar galereyalari va tanklarni ikkilamchi saqlash joylari

Havoni ajratish va uglevodorodlarni qayta ishlashda sovuq qutilar

Bizning kriogen tayanchlarimiz bugungi kunda Yaqin Sharq, Janubi-Sharqiy Osiyo va Shimoliy Amerikadagi loyihalar bo'ylab xizmat ko'rsatmoqda va ba'zi eng talabchan issiqlik sharoitlarida ishonchli ishlaydi.

Nega Tianshun?

Biz umumiy distribyutor emas, balki maxsus ishlab chiqaruvchimiz. Bizning muhandislik guruhimiz quvurlarning kuchlanish izometriklarini olishi, har bir sovuqni qo'llab-quvvatlash joyini aniqlashi va izolyatsiya ko'rsatkichlariga putur etkazmasdan ham material narxini, ham o'rnatish vaqtini kamaytiradigan optimallashtirilgan yig'ilishni taklif qilishi mumkin. Bizning biznesimizning 70% dan ortig'i takroriy buyurtmalardan kelib chiqadi - bu har bir jo'natilishda oldindan aytib bo'ladigan sifatni taqdim etishning bevosita natijasidir.

TSS

Savol: Sizning kriogen tayanchlaringiz bardosh bera oladigan eng past harorat qancha?

Javob: -196°C gacha (suyuq azot harorati). Suyuq geliy xizmati uchun muhandislik guruhimizga murojaat qiling.

Savol: Bizning mavjud quvur poyafzalimiz va izolyatsiya detaliga mos kela olasizmi?

Javob: Ha. Biz muntazam ravishda mijozning maxsus chizmalarini, shu jumladan nostandart poyabzal balandligi, qisish uslublari va izolyatsiya qalinligini ishlab chiqaramiz.

Savol: Siz qo'llab-quvvatlashning bir qismi sifatida izolyatsiya materialini berasizmi?

Javob: Ha, biz quvur poyafzaliga to'liq bog'langan yuk ko'taruvchi izolyatsiyani (PIR, ko'pikli shisha yoki yog'och) etkazib beramiz. Atrofdagi ikkilamchi izolyatsiya va qoplama odatda uchastkada qo'llaniladi, ammo biz oldindan tayyorlangan izolyatsiya to'plamlarini taqdim eta olamiz.

Savol: Tsiklik sovuq yuklar ostida izolyatsiyaning yorilishini qanday oldini olasiz?

Javob: Yuk ko'taruvchi blok maksimal hisoblangan rulman bosimidan ancha yuqori bosim kuchi bilan yaratilgan. Biz, shuningdek, ko'p qatlamli izolyatsiyalashda bo'g'inlarni qo'zg'atamiz va differentsial harakatga mos keladigan moslashuvchan yopishtiruvchi tizimlardan foydalanamiz.

Savol: Sizning kriogen tayanchlaringiz qanday standartlarga mos keladi?

Javob: Bizning dizaynlarimiz MSS SP-58, ASME B31.3 VI bob (LNG uchun), EN 13480 va eng so'nggi GIIGNL ko'rsatmalariga amal qiladi. Agar kerak bo'lsa, PED ostida Idoralar belgisi berilishi mumkin.

Savol: Favqulodda ehtiyot qismlar uchun qisqa etkazib berish muddatlarini bajara olasizmi?

Javob: Ha. Biz umumiy kriogen slayd plitalari va murvat to'plamlari zaxirasini saqlaymiz. To'liq tayyorlangan yig'ilishlar uchun 7-10 kun ichida tezkor ishlab chiqarish mumkin.
