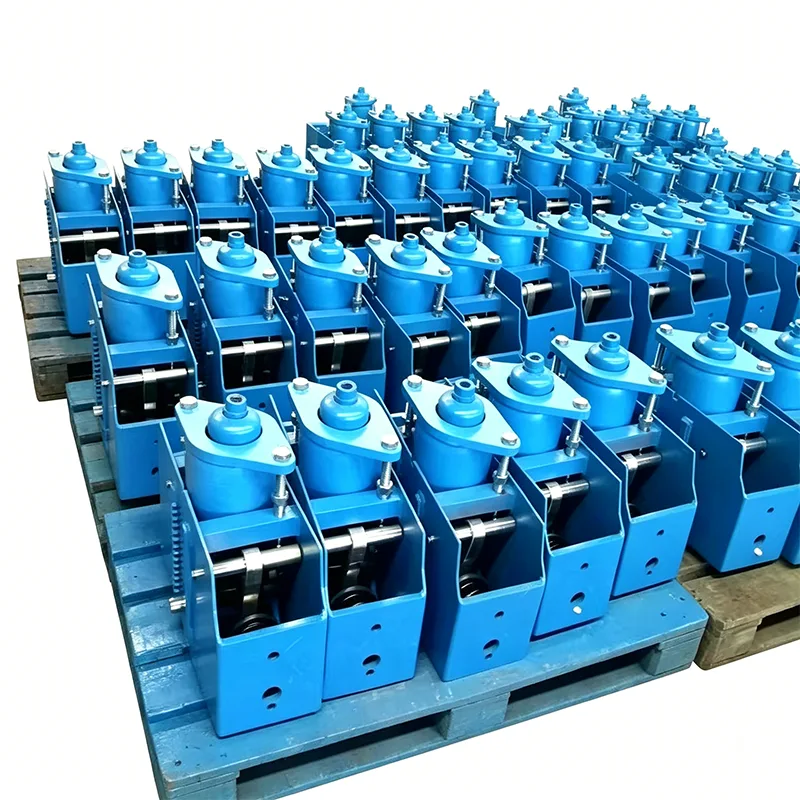

Yuqori yuklangan doimiy bahor ilgichi

Yuqori yuk doimiy bahor ilgichi sanoat quvurlari tizimlarida joy almashish va yukni boshqarish uchun asosiy komponent hisoblanadi. Yuqori harorat va yuqori bosimli ish sharoitida quvur liniyalari haroratning o'zgarishi tufayli termal kengayish va qisqarish joyini hosil qiladi. Agar qo'llab-quvvatlovchi kuch siljish bilan o'zgarsa, bu quvur liniyasi kuchlanishining kontsentratsiyasiga olib keladi va tizimning xavfsiz ishlashiga tahdid soladi. Bizning yuqori yuklangan doimiy bahor ilgichimiz moment muvozanati printsipi asosida ishlab chiqilgan. U quvur liniyasining vertikal siljishining butun zarbasi davomida doimiy ravishda barqaror qo'llab-quvvatlovchi kuchni ishlab chiqarishi mumkin, bu qo'shimcha kuchlanish tufayli quvur liniyalari va ulangan uskunalarning shikastlanishidan samarali qochadi.

Yangzhou Tianshun Pipeline Technology Co., Ltd., 2012-yilda tashkil etilgan bo'lib, 14 yillik ishlab chiqarish va qo'llash tajribasini to'plagan holda quvur liniyasi tayanchlari va ilgichlar sohasiga e'tibor qaratdi. Mahsulotlarimiz dunyoning 40 dan ortiq mamlakatlarida energetika, neft-kimyo, energetika va boshqa sohalardagi asosiy loyihalarga xizmat qildi va barqaror sifatga ega bo'lgan mijozlarning uzoq muddatli qayta sotib olish ishonchini qozondi.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Asosiy ish printsipi

Yuqori yuklangan doimiy bahor ilgichi moment muvozanatining mexanik printsipi asosida doimiy quvvat chiqishini amalga oshiradigan ikki qo'lli tutqich mexanizmi va spiral kamon yig'ilishining birgalikdagi dizaynini qabul qiladi:

▶  Moment muvozanati mexanizmi: quvur liniyasi issiqlik almashinuvini hosil qilganda, prujina yig'ilishi yuk momentini va bahor momentini doimo muvozanatda ushlab turgan holda dastak mexanizmi orqali momentni uzatadi.

▶  Kamera qo‘llanmasining kompensatsiyasi: O‘rnatilgan aniq kamerali yo‘l-yo‘riq konstruksiyasi mexanik ishqalanish va ishlab chiqarish og‘ishlaridan kelib chiqadigan yuk tebranishlarini qoplaydi.

▶  Strok indikatori qurilmasi: Vizual koʻchirish indikatori bilan jihozlangan boʻlib, u real vaqt rejimida quvur siljishini kuzata oladi, bu esa joyida oʻrnatish va sozlashni osonlashtiradi.

Texnik parametrlar

Parametr elementi	Texnik ko'rsatkichlar	Amalga oshirish standarti
Nominal yuk oralig'i	0,5kN ~ 1000kN (juda katta yukni sozlash mumkin)	GB/T 17116 / HG/T 20644
Ish joyini almashtirish diapazoni	±50mm ~ ±500mm	Muhandislik dizayni talablariga muvofiq
Yukning doimiyligi	≤±5% (milliy standart talabidan ≤6%)	Birlik uchun zavod tekshiruvi
Ishlash harorati oralig'i	-20 ℃ ~ 450 ℃ (yuqori harorat sharoitlari uchun moslashtirilgan)	Moddiy moslashuvchan dizayn
Saytda yukni sozlash diapazoni	±10%	Maxsus sozlash mexanizmi bilan jihozlangan
Charchoq hayot	≥10 000 tsikl	Simulyatsiya qilingan ish holati testi
Bahor materiali	60Si2MnA yuqori quvvatli buloqli po'lat	Vakuumli issiqlik bilan ishlov berish jarayoni

Mahsulotning asosiy xususiyatlari

1. Barqaror yukning doimiy ishlashi

Yuqori yuklangan doimiy bahor ilgichining yuk og'ishi to'liq zarba davomida ± 5% ichida nazorat qilinadi, bu milliy standart talabidan ustundir. Ko'p diskli kamon birikmasi va nozik mexanik dizayni orqali u issiqlik almashinuvi paytida quvur liniyasi har doim bir xil qo'llab-quvvatlashni ta'minlaydi, bu esa stress kontsentratsiyasi xavfini tubdan yo'q qiladi.

2. Og'ir yuk sharoitlariga kuchli moslashuvchanlik

Yuqori yukli quvur liniyasi tizimlari uchun optimal tarzda ishlab chiqilgan yuk ko'taruvchi ramka Q345B yuqori quvvatli konstruktiv po'latni qabul qiladi va kamon tsilindri integral yigiruv orqali hosil bo'lib, aylana choklarining yashirin xavfini yo'q qiladi. Mahsulot 1000kN maksimal yukga bardosh bera oladi, bu yirik elektr stantsiyalarida, qayta ishlash qurilmalarida va boshqa ob'ektlarda og'ir yuk quvurlarini qo'llab-quvvatlash ehtiyojlarini qondiradi.

3. Qulay o'rnatish va texnik xizmat ko'rsatish

▶  Oʻrnatish va tashish vaqtida prujinani qulflash uchun yukni qulflash moslamasi bilan jihozlangan, bu tasodifiy siljishning oldini oladi.

▶  Haqiqiy ish holatidagi og‘ishlarga moslashish uchun saytdagi yukni ±10% ichida aniq sozlash mumkin

▶  Turli quvurlarni oʻrnatish shakllariga mos keladigan standart ulanish interfeyslari

▶  Modulli konstruktiv dizayn, eskirgan qismlarni qulay almashtirish

4. Ish sharoitini to'liq qoplash

Mahsulot -20 ℃ dan 450 ℃ gacha bo'lgan ish harorati oralig'iga moslasha oladi. Past haroratli LNG va yuqori haroratli bug 'kabi maxsus ish sharoitlari uchun mos keladigan yuqori haroratli yoki past haroratga chidamli materiallar ekstremal muhitda ishlash ishonchliligini ta'minlash uchun moslashtirilishi mumkin.

Mahsulotning texnik xususiyatlari

Doimiy buloqli ilgichlar jadvali	Misol
Model / seriya	PH, LH, CA, CS, TH
Yuk ko'tarish qobiliyati (ishlash)	0,1 kN - 500 kN
Umumiy sayohat	50mm, 100mm, 200mm, 400mm
Haqiqiy sayohat	600 mm gacha
Yukning og'ishi (tolerantlik)	±5% (standart) / ±3% (Yuqori prec.)
O'rnatish pozitsiyasi	Gorizontal / Vertikal
Uy-joy tugatish	Issiq daldırma galvanizli / epoksi
Ishlash harorati.	-20°C dan +80°C gacha (Atrof muhit)
Bahor bobini materiali	60Si2Mn / 50CrVA
Yukni sozlash diapazoni	±10% (maydonni sozlash)

Ishlab chiqarish va sifat nazorati kafolati

Har bir yuqori yuklangan doimiy bahor ilgichining ishonchli ishlashini ta'minlash uchun bizda to'liq ishlab chiqarish va sinov tizimi mavjud:

Har bir mahsulot jo'natishdan oldin uyda to'liq sinovdan o'tkaziladi

Jo'natishdan oldin har bir mahsulot to'liq ichki sinov dasturidan o'tadi. Ushbu dastur o'lchovli va vizual tekshiruvni, PMI (ijobiy materialni identifikatsiya qilish), qattiqlik sinovini, agar kerak bo'lsa, MT/PT buzilmaydigan sinovni, yukni siljitish egri chiziqlari bilan bahor yukini sinovdan o'tkazish va qoplama qalinligini o'lchashni o'z ichiga oladi. Zavod sinovlari hisobotlari (FTR) va Materiallar sinovi hisobotlari (MTR) jo'natish bilan birga beriladi.

Ushbu ichki test ILAC tomonidan akkreditatsiya qilingan uchinchi tomon sinovi emas

Agar uchinchi tomon guvohi bo'lgan test yoki laboratoriya tekshiruvi talab qilinsa, uni ixtiyoriy xizmat sifatida alohida ajratish mumkin.

Ixtiyoriy uchinchi tomon tekshiruv xizmatlari (alohida keltirilgan)

1. Materiallarni tekshirish

Kimyoviy tarkib tahlili, valentlik sinovi, Charpy past haroratli zarba sinovi va qattiqlik sinovi mavjud.

2. Payvandlash NDT

Magnit zarrachalar sinovi (MT), suyuqlik penetratsion sinovi (PT), ultratovush tekshiruvi (UT) va radiografik sinov (RT) bilan ta'minlanishi mumkin.

3. Bahor yukining ishlashini tekshirish

Yukni siljitish egri chiziqlari kiritilgan.

4. Issiq daldırma galvanizatsiyasi / Epoksi qoplamali korroziyadan himoya qilish tekshiruvi

5. Guvohli sinov, zavod kuzatuvi va jo'natishdan oldin tekshirish (PSI)

Bizni nimasi bilan farq qiladi

LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimiga qarshi taqqoslangan

Yuklashning aniqligi, sinov standartlari va hujjat tizimlari uchun biz LISEGA xalqaro quvurlarni qo'llab-quvvatlash tizimidan benchmark sifatida foydalanamiz.

Standart mahalliy ishlab chiqaruvchidan ko'proq

Standart mahalliy ishlab chiqaruvchi odatda faqat mahsulotni ta'minlaydi. Har bir bahor birligi bilan yukning o'zgarishi egri chizig'ini ta'minlash orqali biz oldinga boramiz. Biz, shuningdek, uchinchi tomon SGS sinovlari va guvohlar tekshiruvlarini tashkil etishga yordam beramiz va chet eldagi loyihalar uchun PE/CPE muhandislari tomonidan hujjatlarni ko'rib chiqishni qo'llab-quvvatlaymiz.

Xizmat va qoʻllab-quvvatlash

▶  Sotishdan oldingi texnik yordam: turli xil ish sharoitlari ilovalari bilan tanish bo'lgan professional savdo guruhi quvur liniyasi parametrlariga muvofiq tanlov takliflari va texnik echimlarni taqdim etishi mumkin.

▶  Moslashtirilgan xizmatlar: Maxsus yuklar, maxsus siljishlar va maxsus o‘rnatish shakllari uchun mahsulotni moslashtirishni qo‘llab-quvvatlash

▶  Sotishdan keyingi kafolat: Oʻrnatish boʻyicha koʻrsatmalar va texnik maslahatlar bering hamda mahsulot sifati bilan bogʻliq muammolarga zudlik bilan javob bering.

▶  Etkazib berish davri: anʼanaviy modellar zaxirada va moslashtirilgan mahsulotlar kelishilgan sikl boʻyicha yetkazib beriladi.
