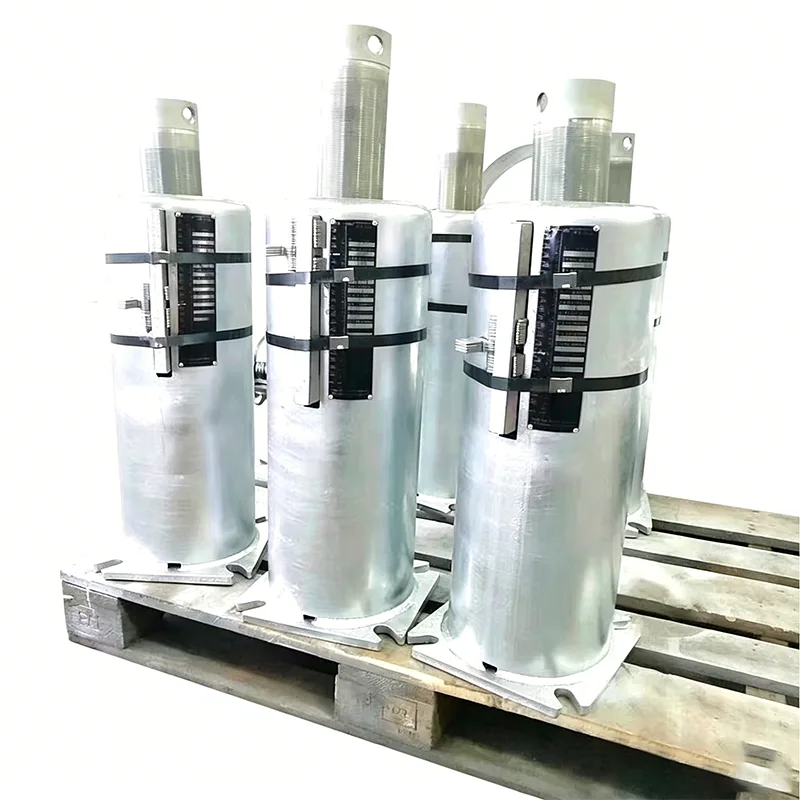

Elektr stantsiyasining bahor tayanchlari

Yangzhou Tianshun Pipeline Technology Co., Ltd. kompaniyasi quvur liniyasi tayanchlari/asgichlari va elektr stantsiyalarini qo'llab-quvvatlash bo'yicha 14 yillik tajribaga asoslanib, issiqlik energiyasi, atom energetikasi va estrodiol elektr stansiyalari uchun elektr stantsiyasining bahor tayanchlarini taqdim etadi. Ushbu mahsulotlar yuqori haroratli, yuqori bosimli quvurlarda issiqlik almashinuvi va kuchlanish taqsimotini nazorat qilish, qozon va bug 'turbinalari kabi asosiy uskunalarning muhim interfeyslarini himoya qilish uchun ishlab chiqilgan. Quyidagi tafsilotlar mahsulot xususiyatlari, muhandislik afzalliklari va maxsus qo'llash joylarini qamrab oladi.

Ushbu rasmda mahsulotning yuk ko'tarish aniqligi va ish ishonchliligini tekshirish uchun yuk va siljishning asosiy parametrlarini o'z ichiga olgan o'zgaruvchan prujinali tayanch/ilgichning yuk ko'chirish samaradorligi egri chizig'i ko'rsatilgan.

Har bir birlik jo'natishdan oldin yukni kalibrlash va ishlash sinovidan o'tkaziladi. Sozlash yukining og'ishi ANSI/MSS‑SP‑58‑2018 xalqaro standartiga hamda NB/T47039‑2013ga mos ravishda ±5% ichida nazorat qilinadi.

Mahsulotlar energiya, neft-kimyo va boshqa sanoat quvurlari tizimlari uchun texnik talablarga javob beradi. MSS‑SP‑58‑2018 ga ko‘ra, o‘zgaruvchan prujina bloklari uchun maksimal ruxsat etilgan yuk o‘zgaruvchanligi to‘liq ish safari davomida ishlaydigan issiq yukning 25% dan oshmasligi kerak.

Doimiy prujinali tayanch/ilgichning turi sinovidan olingan yukning siljishi egri chizig'i. Gorizontal o'q siljishni anglatadi, vertikal o'q esa yukni ifodalaydi. Egri chiziq to'liq ish safari bo'ylab taxminan gorizontal holatda bo'lib, issiqlik kengayishi va qisqarishi tufayli quvurlar burilib ketganda, qo'llab-quvvatlovchi kuch deyarli doimiy bo'lib qolishini ko'rsatadi.

Ushbu turdagi sinov yukning barqarorligini, to'liq harakatlanish barqarorligini va doimiy bahor birliklarining ishlash ishonchliligini tekshiradi. Barcha ishlab chiqarish birliklari jo‘natishdan oldin yukni kalibrlashdan o‘tkaziladi, yuk og‘ishi ANSI/MSS‑SP‑58‑2018 va NB/T47038‑2013 ga muvofiq ±6% ichida nazorat qilinadi.

Ushbu mahsulotlar katta issiqlik almashinuviga ega bo'lgan sanoat quvurlari tizimlariga, shu jumladan magistral bug 'quvurlari va boshqa yuqori haroratli va yuqori bosimli quvurlarga qo'llaniladi.

Mahsulot xususiyatlari

Elektr stantsiyasining bahor tayanchlari quvur liniyasi kuchlanishini tahlil qilish natijalari asosida maxsus ishlab chiqilgan bo'lib, asosiy xususiyatlar yukni ushlab turish, joy almashishga moslashish va uzoq muddatli operatsion barqarorlikka qaratilgan.

Yukni o'zgartirish mexanizmi: ikkita konfiguratsiyada mavjud: o'zgaruvchan kamon ilgichlar/tayanchlar va doimiy quvvatli kamon ilgichlar/tayanchlar. O'zgaruvchan prujina birliklari chiziqli qattiqlik bilan yukni ko'taradi, doimiy quvvat birliklari esa butun ish zarbasi davomida deyarli doimiy qo'llab-quvvatlovchi kuchni etkazib beradi, og'ish 5% ichida nazorat qilinadi va o'zgaruvchan qo'llab-quvvatlovchi kuchlar tufayli quvur liniyalarida qo'shimcha kuchlanishni yo'q qiladi.

Materiallar va harorat mosligi: Bahor elementlari 60Si2Mn va 50CrVA, jumladan, qotishma bahor po'latlaridan ishlab chiqariladi. Strukturaviy komponentlar karbonli po'latdan, issiqlikka bardoshli qotishma po'latdan yoki zanglamaydigan po'latdan tayyorlanishi mumkin. Umumiy ruxsat etilgan ish harorati diapazoni -196 ° C dan + 650 ° C gacha, past haroratli besleme suvidan yuqori haroratli asosiy bug'gacha bo'lgan barcha quvur liniyasi talablariga mos keladi.

O'rnatish va ishga tushirish dizayni: Har bir tayanch/ilgich o'rnatish blokirovkasi pin va yukni o'zgartirish uchun yorliq bilan jihozlangan. Sovuq holatda o'rnatilgandan so'ng, ishlashni faollashtirish uchun qulflash pinini olib tashlash kifoya. Belgilangan ma'lumotlar model raqamlari va oldindan o'rnatilgan yuklarni joyida tekshirishni osonlashtiradi va ishga tushirish vaqtini sezilarli darajada kamaytiradi.

Keng qamrovli uy sinovlari: ishlab chiqarish partiyalari bo'ylab izchil ishlashni ta'minlash uchun barcha sinovlar, jumladan, bahorning qattiqligi, siqishning og'ishi va sirt qoplamasining qalinligi o'z laboratoriyamizda o'tkaziladi. Har bir birlik jo'natishdan oldin qattiqlik egri chizig'i qayd etilgan uchta to'liq zarbali siqish tsiklidan o'tadi.

Ushbu dizayn xususiyatlari bilan Power Plant Spring Supports quvur tizimlarining oldindan belgilangan balandligini chiziqli termal kengayish va uzluksiz tebranish sharoitida ushlab turadi, bu esa rejalashtirilmagan yopilish ehtimolini kamaytiradi.

Muhandislik afzalliklari

Elektr stantsiyasining quvur liniyasini loyihalashda, sof qattiq tayanchlar yoki quvur qisqichlarini mahkamlash bilan solishtirganda, elastik tayanch echimlari stressni nazorat qilish, uskunani himoya qilish va o'rnatish moslashuvini to'g'ridan-to'g'ri yaxshilash imkonini beradi. Elektr stantsiyasining bahor tayanchlarining muhandislik qiymati quyidagi jihatlarda aks etadi:

Samarali issiqlik almashinuvi kompensatsiyasi: Qattiq tayanchlar quvur liniyasining termal kengayishini o'zlashtira olmaydi, bu ko'pincha quvur tizimini ulashga, qo'llab-quvvatlashni olib tashlashga yoki ortiqcha yuklashga olib keladi. Elastik ilmoqlar/tayanchlar quvur liniyasi siljishi natijasida yukni chiziqli yoki doimiy ravishda tashiydi va kuchlanish darajasini ASME B31.1 kabi kodlarda belgilangan ruxsat etilgan chegaralar doirasida ushlab turadi.

Asosiy jihoz interfeyslarida pasaytirilgan tortishish va moment: qozon sarlavhalari va turbinaning bug 'kirishlari kuchlar va momentlarga juda sezgir. Prujinali ilmoqlar / tayanchlar bilan sozlangandan so'ng, interfeysning tortishish kuchi sezilarli darajada kamayadi, bu payvand choki yoriqlari va gardish oqishi oldini oladi. Bu turbina korpuslari, asosiy bug 'klapanlari va boshqa jihozlarga texnik xizmat ko'rsatish oralig'ini uzaytirish uchun muhim choradir.

Vibratsiyali uzatishni bostirish: Elektr stantsiyasining quvurlari yuqori tezlikda bug 'yoki ikki fazali oqim sharoitida tebranishga moyil. Bahorni qo'llab-quvvatlash tizimlari elastik elementlar orqali qo'llab-quvvatlashning qattiqligini optimal diapazonga sozlaydi va amortizatorlar bilan birlashganda, tizimli charchoqni oldini olish uchun tebranish energiyasini samarali ravishda tarqatadi.

Saytda o'rnatishga bag'rikenglik: Bahorli ilmoqlar / tayanchlar ma'lum bir balandlik oralig'ida nozik sozlash imkonini beradi, bu esa fuqarolik poydevori va sovuq quvurlarni o'rnatishdagi og'ishlarni qoplaydi. Doimiy quvvatli kamon birliklari ko'pincha joyida aniq tekislash uchun gidravlik yoki vintli yordamchi sozlash moslamalari bilan jihozlangan.

Uzoq muddatli ekspluatatsiya va dam olishga qarshi: bo'shashishga qarshi bahor dizayni va korroziyaga chidamli sirt ishlovlari (issiq galvanizatsiya, Dacromet va boshqalar) bilan qo'llab-quvvatlovchi kuchning buzilishi minimaldir. Xorijdagi loyihalardan keyingi buyurtmalarimizning 70% dan ortig'i takroriy mijozlardan keladi, bu ma'lum darajada bizning qo'llab-quvvatlovchi mahsulotlarimizning uzoq muddatli ishonchliligini aks ettiradi.

Mahsulot ilovalari

Elektr stantsiyasining bahor tayanchlari, birinchi navbatda, elektr stantsiyasining bug '-suv aylanishi va yuqori haroratli tutun gaz tizimlarida muhim pozitsiyalarga o'rnatiladi. Damperlar, qattiq tirgaklar va boshqa komponentlar bilan birgalikda ular quvur liniyasining to'liq moslashuvchan cheklash tizimini tashkil qiladi.

Qozon maydoni: Magistral bug 'quvurlari, issiq va sovuq qayta isitish quvurlari, superheater chiqish kanallari va boshqalarda qo'llaniladi. Qozon korpusi va ulash quvurlarining vertikal va gorizontal termal siljishini o'zlashtiradi, sarlavhali ko'krak ulanishlarida ortiqcha kuchlanishni oldini oladi va payvand chokining yorilishi xavfini kamaytiradi.

Turbina maydoni: Magistral bug 'quvurlari, yuqori haroratli qayta isitiladigan bug' quvurlari va yuqori bosimli aylanma quvurlarga o'rnatiladi. Aniq qo'llab-quvvatlash orqali turbina interfeyslariga uzatiladigan kuchlar va momentlarni cheklaydi, milni tekislashning aniqligini ta'minlaydi va tebranishning turbina korpuslariga ta'sirini kamaytiradi.

Yuqori bosimli suv ta'minoti tizimi: Yuqori bosimli suv quvurlari va suv o'tkazgichlarida, buloqli ilmoqlar / tayanchlar harorat o'zgarishiga moslashganda og'ir yuk quvurlarini qo'llab-quvvatlaydi, quvur liniyasi qiyaligini ushlab turadi va cheklangan joy almashinuvi natijasida yuzaga keladigan kavitatsiya yoki suv bolg'asi muammolarini oldini oladi.

Tutun gazi va oltingugurtdan tozalash / denitrifikatsiya qilish tizimi: Katta diametrli tutun gazi / havo kanallari, GGH kirish / chiqish kanallari va oltingugurtni tozalash minorasi ulanish kanallari uchun. Ushbu yupqa devorli tuzilmalar sezilarli issiqlik kengayishiga ega. Bahor tayanchlari bu joy almashishni qoplaydi, gardish ulanishining kuchlanishini kamaytiradi va butun tutun gaz tizimini himoya qilish uchun kengaytirish bo'g'inlari bilan birgalikda ishlaydi.

Yadro energetikasining an'anaviy oroli: asosiy bug ', asosiy oziqlantiruvchi suv va boshqa quvur liniyalarida qo'llaniladi. Yadro energetikasi barqarorligini nazorat qilish talablariga javob beradi va to'liq material sifati sertifikatlari va qo'llab-quvvatlash funktsiyasi malaka hisobotlarini taqdim etadi.

Sifat kafolati va zavod imkoniyatlari

Jiangsu provintsiyasidagi fabrikamız to'liq avtomatik ko'rfaz ishlab chiqarish liniyalari, CNC kesish va payvandlash tizimlari va sertifikatlangan buzilmaydigan sinov (NDT) jamoasi bilan jihozlangan. Xom bahor simidan tayyor mahsulotni yetkazib berishgacha, Power Plant Spring Supports quyidagi nazorat punktlarida qattiq nazoratdan o'tadi: xom ashyo issiqlik raqamlari va fizik/kimyoviy hisobotlarni tekshirish, bahor issiqlik bilan ishlov berishdan so'ng qattiqlik va metallografik tekshirish, tayyor mahsulotlarning to'liq zarbali qattiqligini sinovdan o'tkazish, sirt qoplamasi qalinligi va yopishqoqlik sinovi.

Bizning sifat menejmenti tizimimiz ISO 9001:2015 sertifikatiga ega va barcha mahsulotlar ASME, Idoralar va API kabi xalqaro standartlarga mos keladi. To'liq qabul qilish hujjatlari loyiha talablariga muvofiq taqdim etilishi mumkin.

Muhandislik yordami va xizmatlari

Dunyo bo'ylab 45 dan ortiq mamlakatlarga quvur liniyasi uskunalarini yetkazib berish bo'yicha tajribamizga tayangan holda, biz elektr stantsiyasining bahor tayanchlarining har bir partiyasi uchun keng qamrovli tanlash, o'rnatish va uzoq muddatli texnik yordamni taqdim etamiz:

▶  Tanlash hisobi: Quvurlar kuchlanishini tahlil qilish hisobotlarini oling va tegishli tayanch/ilmoq turlari, bahor konstantalari va oʻrnatish balandliklarini tavsiya qiling.

▶  Tezkor javob: Sotishdan oldingi texnik soʻrovlar va kotirovkalarga bir ish kuni ichida javob beriladi.

▶  Oʻz joyida nazorat va guvohlik berish: Mijoz yoki uchinchi tomonning sinov jarayonlarini joyida guvohi boʻlishini qoʻllab-quvvatlash.

▶  Oʻrnatish va ishga tushirish boʻyicha yoʻriqnoma: Oʻrnatish boʻyicha batafsil qoʻllanmalar va sovuq holatni sozlash boʻyicha tavsiyalar bering, kerak boʻlganda masofaviy video yordami mavjud.

▶  Ehtiyot qismlarga xizmat ko‘rsatish: Har bir ishlab chiqarish partiyasi uchun bahor kalibrlash yozuvlarini saqlang, bu esa almashtiriladigan kamon yig‘malarini tez yetkazib berish imkonini beradi.

Muayyan loyihalar uchun Power Plant Spring Support konfiguratsiya yechimlari bo'yicha muhokamalar yoki tegishli loyiha ma'lumotnomalarini olish uchun texnik savdo guruhimizga murojaat qiling. Biz quvurlarning xavfsiz ishlashini ta'minlagan holda umumiy xarid xarajatlarini nazorat qilishda yordam beradigan standart modellar ro'yxatidan ko'ra, haqiqiy ish sharoitlariga asoslangan yukni o'zgartirishni batafsil hisoblash varaqlari va tavsiya etilgan sxemalarni taqdim etamiz.
